Детальное описание

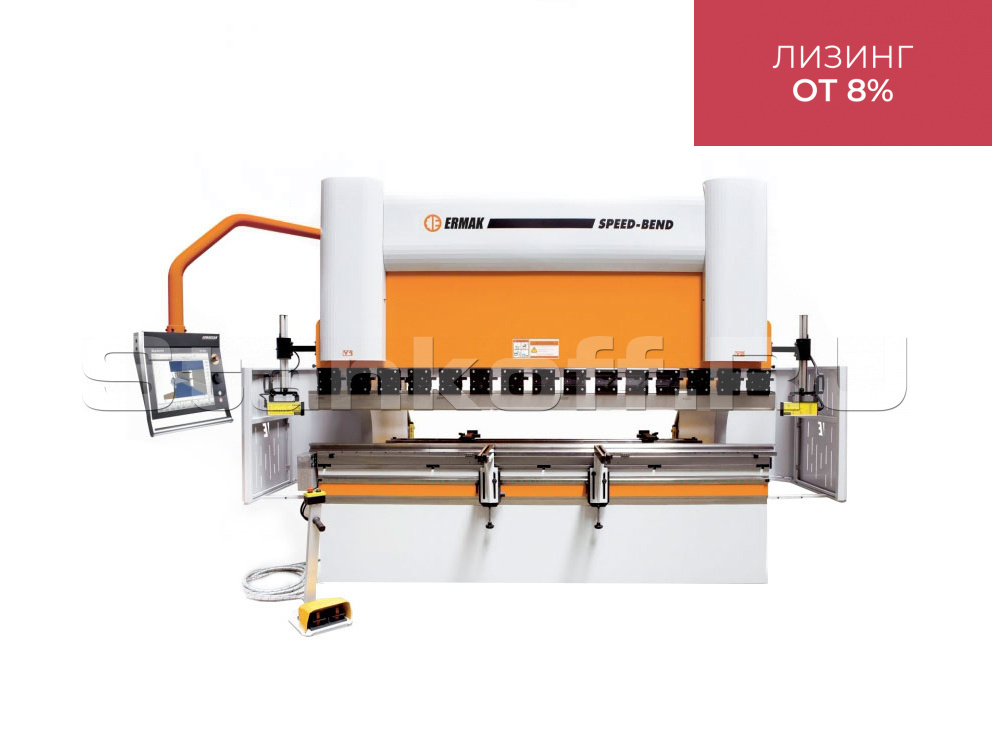

Гидравлический листогибочный пресс Speed Bend Pro разработан компанией Ermaksan и предназначен для высокоточной и надёжной работы в течение длительного времени. Оснащён системой ЧПУ, обеспечивающей программирование в 2D и 3D, автоматический выбор последовательности операций, контроль столкновений и измерение углов гибки.
Сенсорный ЖК-дисплей отображает состояние оборудования и позволяет управлять работой пресса, задними упорами, компенсацией прогиба и системой защиты. Также поддерживается настройка интерфейса, подключение периферийных устройств и удалённое управление.

Особенности

Станина

Станина пресса изготовлена из высококачественной стали ST44 A1 с применением инновационных технологий в проектировании соединений рёбер и перегородок, а также уникального подхода к сварке. Такая конструкция обеспечивает высокую статическую и динамическую жёсткость при сниженной металлоёмкости. Все поверхности, влияющие на точность позиционирования, обрабатываются с микронной точностью на двухколонном станке высокой точности SORALUCE.

Сервогидравлическая система «HAWE»

Компания HAWE (ранее HOERBIGER) является мировым лидером в области гидротехнологий, создавая надёжное и инновационное оборудование. Гидросистема пресса с электронно-регулируемыми клапанами HAWE обеспечивает точное управление параметрами гидропривода и выдерживает высокие нагрузки при непрерывной работе. Инновационный привод, управляемый через электрический интерфейс, не требует внешних гидролиний и представляет собой компактный модуль, включающий резервуар, насос и двигатель.

Сервопривод Mitsubishi Electric

Сервопривод Mitsubishi Electric — точность позиционирования заднего упора за счёт 18-битного энкодера, высокая динамика, компактность, надёжность, энергоэффективность, простое управление, подходит для задач любой сложности.

Передние скользящие опоры

Облегчают работу оператора, обеспечивая поддержку листа во время гибки и предотвращая его падение при обратном ходе балки. Крепятся к Т-образному пазу или линейной направляющей, свободно перемещаются вдоль инструмента, регулируются по высоте и оснащены линейками для гибки без заднего упора.

Механическая система компенсации прогиба

Моторизованная система компенсации прогиба обеспечивает равномерный угол гибки по всей длине детали. Управляется через ЧПУ и автоматически компенсирует прогиб балки за счёт синхронного изгиба стола, предотвращая деформацию и обеспечивая высокую точность по всей линии гиба.

Система ЧПУ Delem DA66T

• 3D визуализация и моделирование в производстве;
• Полный комплект приложений для Windows;
• USB периферийный интерфейс;
• Пользовательское приложение поддерживающее многозадачные контроллеры.

Удобное перемещение упора

Удобное перемещение упора вдоль инструмента осуществляется с точным контролем через ЧПУ по осям Z1 и Z2. Особая форма пальца заднего упора расширяет возможности гибки, обеспечивая более точное и универсальное позиционирование детали.

Система задних упоров с четырьмя осями (X, R, Z1, Z2)

Оснащена сервоприводами Mitsubishi (Япония) и обеспечивает максимально точное определение оси гиба листа. Специально разработанный для этого станка задний упор подходит для гибки листов с полкой до 800 мм. Оси Z1 и Z2 имеют два блока пальцев-упоров для работы с листами разной длины. Для точного соответствия высоте матрицы и выполнения обратного сгиба упор перемещается приводом вверх-вниз на 250 мм по оси R.

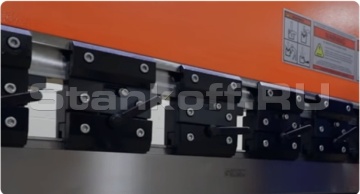

Система быстрого крепления пуансона типа «AMADA-PROMECAM»

Одна из самых популярных среди производителей листогибочного оборудования. Обеспечивает быструю и простую замену верхнего инструмента благодаря клиновидному креплению с прижимными планками. Универсальный и удобный способ фиксации подходит для широкого ассортимента пуансонов и матриц.

Дополнительные опции

Пневматическая система быстрого крепления пуансона

Используется для крепления пуансонов.

Гидравлическая система зажима пуансонов

Крепление, управляемое системой ЧПУ .

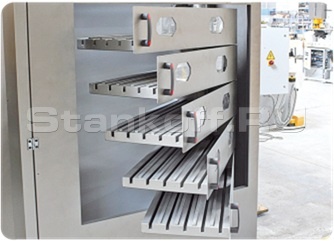

Инструментальный шкаф

Предназначен для хранения инструментов, используемых во время работы станка.

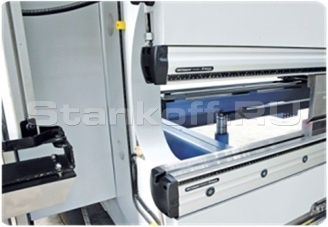

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически.

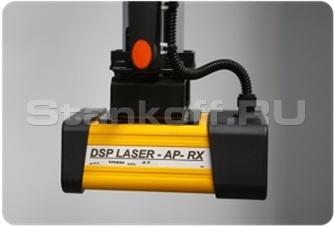

Лазерная система защиты рук оператора

При попадании препятствия (например, пальца рабочего) в защитную зону, DSP немедленно прерывает движение ползуна.

Стандартная комплектация

Система ЧПУ Delem DA66T Голландия с контролируемыми осями Y1+Y2+X+R + Z1+ Z2;
Cервогидравлическая система марки HAWE Германия;
Электрическая система производства компании SIEMENS Германия, в соответствии с нормами безопасности CE;
Система крепления инструмента ROLLERI Promecam - быстросьемная;
Закаленный, шлифованный пуансон ERMAKSAN Турция ;
Закаленная, шлифованная 4-х ручьевая матрица ERMAKSAN Турция ;
Задняя система защиты на фотоэлементах;
Лазерная защита рук оператора;
Линейные датчики OPKON Турция для контроля синхронизированного движения, осей Y1+Y2 с точностью позиционирования 0,01 мм;
Педальное управление, соответствующее нормам CE;
Передние поддержки с Т-образным пазом и миллиметровой линейкой;
Моторизированная система антипрогиба ось С контролируемая от ЧПУ ;

Схема станка

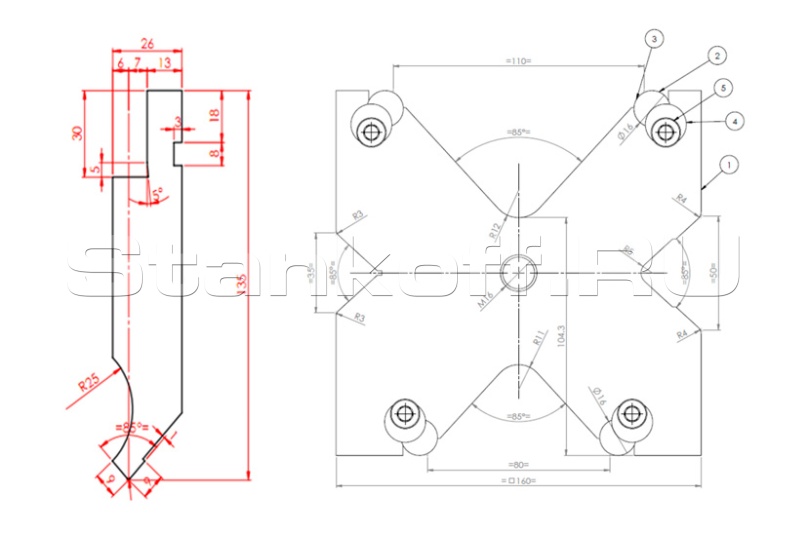

Схема стандартного инструмента

Длина гибки, мм	3100
Усилие гибки, т	220
Ход гибочной балки, мм	275
Глубина зева, мм	410
Высота стола, мм	900
Ширина стола, мм	200
Высота, мм	2700
Бомбирование	моториз.
Скорость по оси Y, мм/с	185
Скорость гибки по оси Y, мм/с	10
Скорость возврата по оси Y, мм/с	10
Точность позиционирования, мм	≤ 0,01
Мощность двигателя, кВт	18,5
Габаритные размеры (ДxШxВ), мм	4550x2850x2250
Вес, кг	11286
