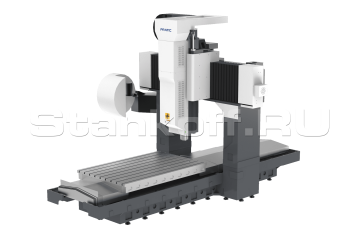

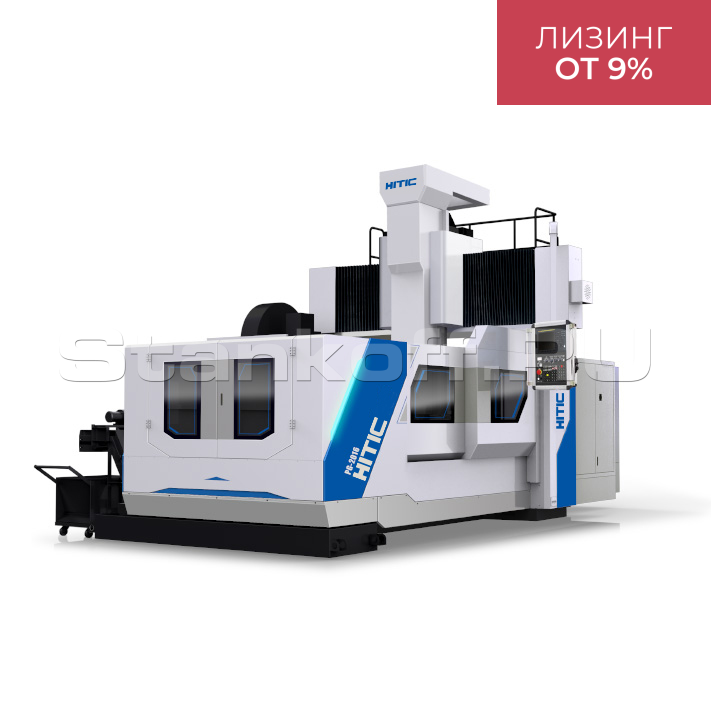

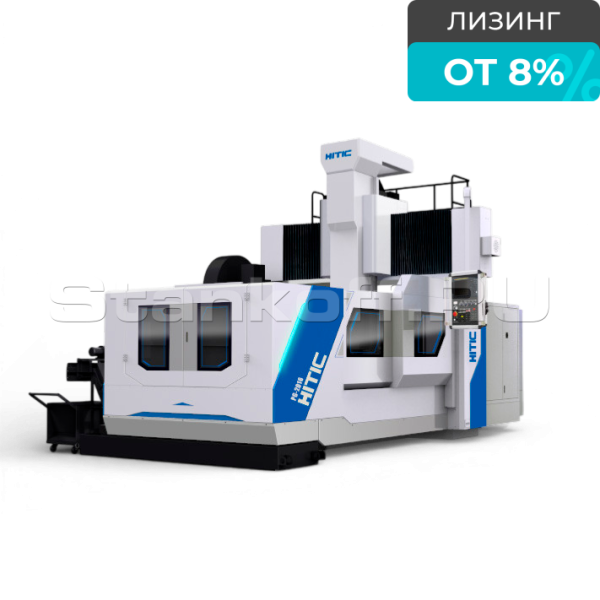

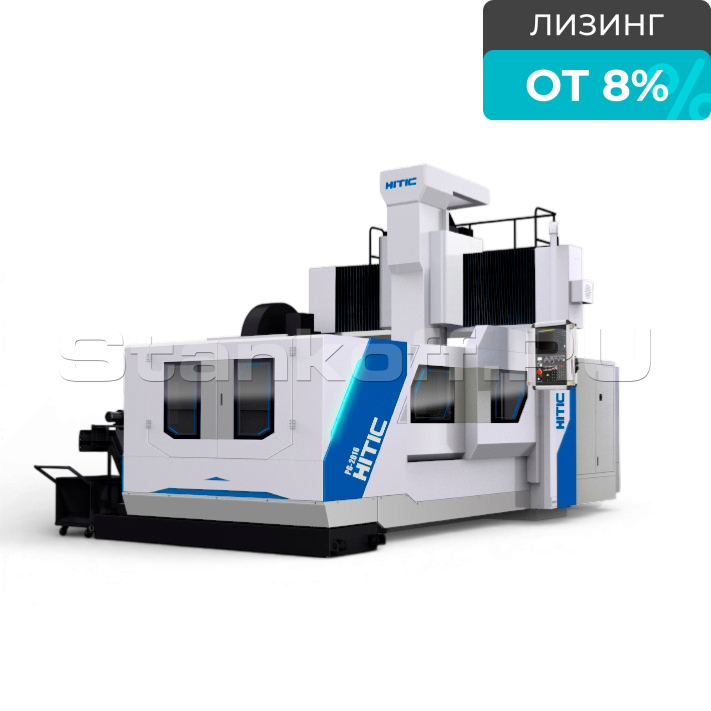

Портальный обрабатывающий центр ЧПУ HITIC PG-2518 — это высокоточный станок с неподвижной балкой и подвижным рабочим столом, предназначенный для фрезерования, сверления и тяжелой механической обработки. Оснащён прочной литой станиной и встроенной чугунной балкой, обладает высокой жёсткостью и стабильностью. Идеален для изготовления пресс-форм, штампов, обработки плит и сложных деталей из стали. Применяется в судостроении, аэрокосмической и оборонной промышленности, тяжёлом машиностроении и других высоконагруженных отраслях. Обеспечивает точную трёхосевую обработку с возможностями линейной, круговой и спиральной интерполяции.

Комплектующие

Система ЧПУ	FANUC (Япония)
Серводвигатели	FANUC (Япония)
Шарико-винтовая передача	HIWIN (Тайвань) / IPIRANGA (Испания) / THK (Япония)
Подшипник	NSK (Япония)
Система смазки	Baotn (Китай)
Линейные направляющие	HIWIN (Тайвань) / THK (Япония)
Система охлаждения шпинделя	Китай
Гидравлические компоненты	Китай
Конвейер для стружки	Китай
Пневматический компонент	SMC (Япония) / AIR TAC (Тайвань, Китай)
Электрические компоненты	Schneider (Франция)
Редуктор	Stober (Германия)

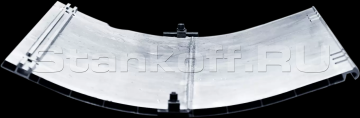

Защита из стальных пластин + гофрозащита	Китай
Система буксирной (тяговой) цепи	Китай

Конструктивные особенности

Станина

Станина и стол изготовлены из высокопрочного и высококачественного чугуна, отлитого с использованием смоляного песка

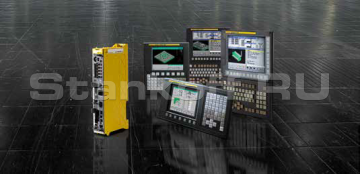

ЧПУ 0i-MODEL F

Универсальное и надёжное решение для широкого спектра задач, сочетающее высокую производительность и доступную цену. Система поддерживает до 11 осей подачи, 4 шпиндельные оси и 2 канала, включая возможность подключения загрузчиков. Обеспечивает 4-осевую или 3+2-осевую обработку, оснащена функцией безопасности Dual Check Safety и диалоговым программированием MANUAL GUIDE i или TURN MATE i. Встроен высокоскоростной PMC, оптимизация траектории, предпросмотр до 400 кадров. Имеет удобный интерфейс, расширенные сетевые функции и высокую ремонтопригодность, как у серии 30i-MODEL B.

Ось X

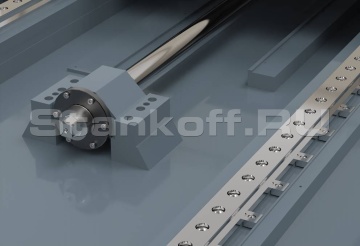

Приводится в движение с помощью ременной передачи, которая передаёт вращение на шарико-винтовую пару (ШВП) и обеспечивает перемещение рабочего стола. Для повышения точности в ШВП используется предварительный натяг, позволяющий устранить люфты между винтом и гайкой и создать необходимое преднагруженное состояние узла.

Ось Y

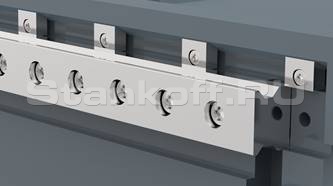

Оснащена высоконагруженными роликовыми линейными направляющими шириной 55 мм, размещёнными ступенчато с увеличенным интервалом. Такое конструктивное решение обеспечивает повышенную жёсткость и стабильность при обработке.

Ось Z

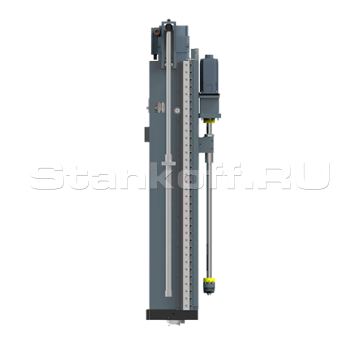

Привод по оси Z изготавливается путем прямого соединения двигателя и ШВП.

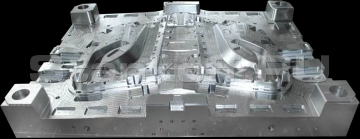

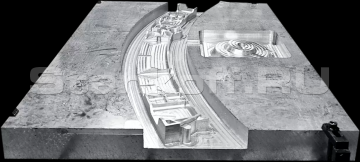

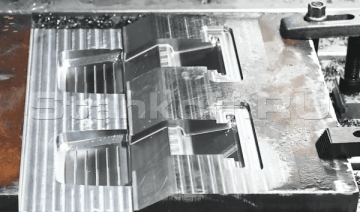

Получаемые детали

Стандартная комплектация

Система ЧПУ FANUC 0i MF
Шпиндель BT50
Высокопроизводительные серводвигатели по осям X/Y/Z (FANUC)
Устройство для автоматической подачи смазки
Станина машины и основные компоненты – отливки из чугуна
Защита рабочей зоны
Внешнее охлаждение
Операционная панель
MPG-маховичок
Конвейер для стружки цепного типа
Трехцветная сигнальная лампа (красный, желтый, зеленый)
Рабочее освещение
Кондиционер для электрического шкафа
Масляное охлаждение для шпинделя
Инструментальный магазин на 24 позиции

Система ЧПУ	FANUC 0i MF PLUS
Ход по оси X, мм	2500
Ход по оси Y, мм	1800
Ход по оси Z, мм	1000
Расстояние от шпинделя до стола, мм	150-1150
Расстояние между колоннами, мм	1800
Размер рабочего стола, мм	1600x2500
T-паз (ширина/расстояние), мм	22 / 180
Макс. нагрузка на стол, тонн	6,5
Макс. скорость шпинделя, об/мин	6000
Мощность шпинделя, кВт	15 / 18.5
Крутящий момент, Нм	143 / 236
Тип шпинделя	MAS 403 BT50
Макс. скорость перемещения по X, м/мин	15
Макс. скорость перемещения по Y, м/мин	15
Макс. скорость перемещения по Z, м/мин	12
Скорость подачи при резке по X, м/мин	10
Скорость подачи при резке по Y, м/мин	10
Скорость подачи при резке по Z, м/мин	8
Точность позиционирования X, мм	0,025
Точность позиционирования Y, мм	0,018
Точность позиционирования Z, мм	0,01
Повторяемость по X, мм	0,022
Повторяемость по Y, мм	0,015
Повторяемость по Z, мм	0,008
Подача сжатого воздуха, МПа	0,6 - 0,7
Смазка ШВП	Автоматическая, консистентная
Смазка направляющих	Автоматическая, консистентная
Система охлаждения	Охлаждающая жидкость
Объем бака охлаждения, л	500
Давление подачи ОЖ, МПа	0,4
Расход СОЖ, л/мин	30
Конвейер для стружки	Шнековый + цепной
Защита рабочей зоны	Кожух
Защита направляющих	Стальная пластина + гофрозащита
Потребляемая мощность, кВА	45
Высота, мм	4000
Ширина, мм	3900
Длина, мм	7300
Вес, кг	21000
