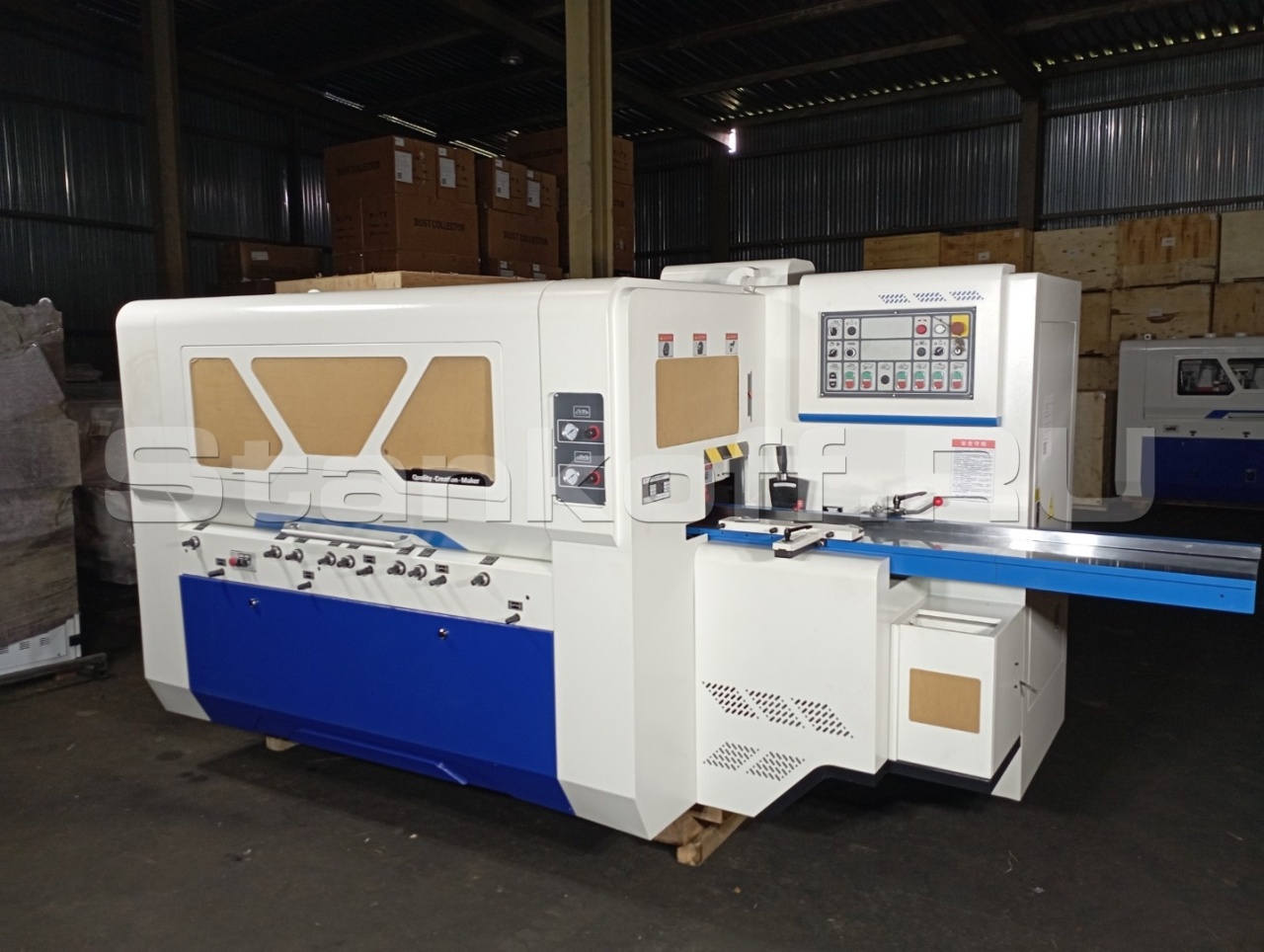

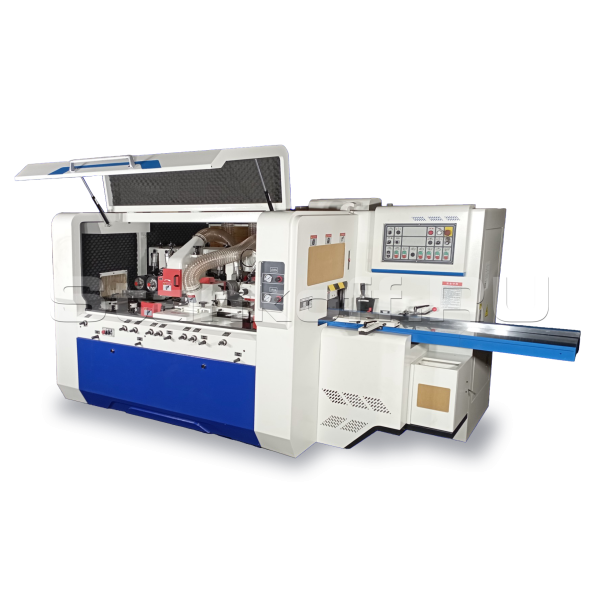

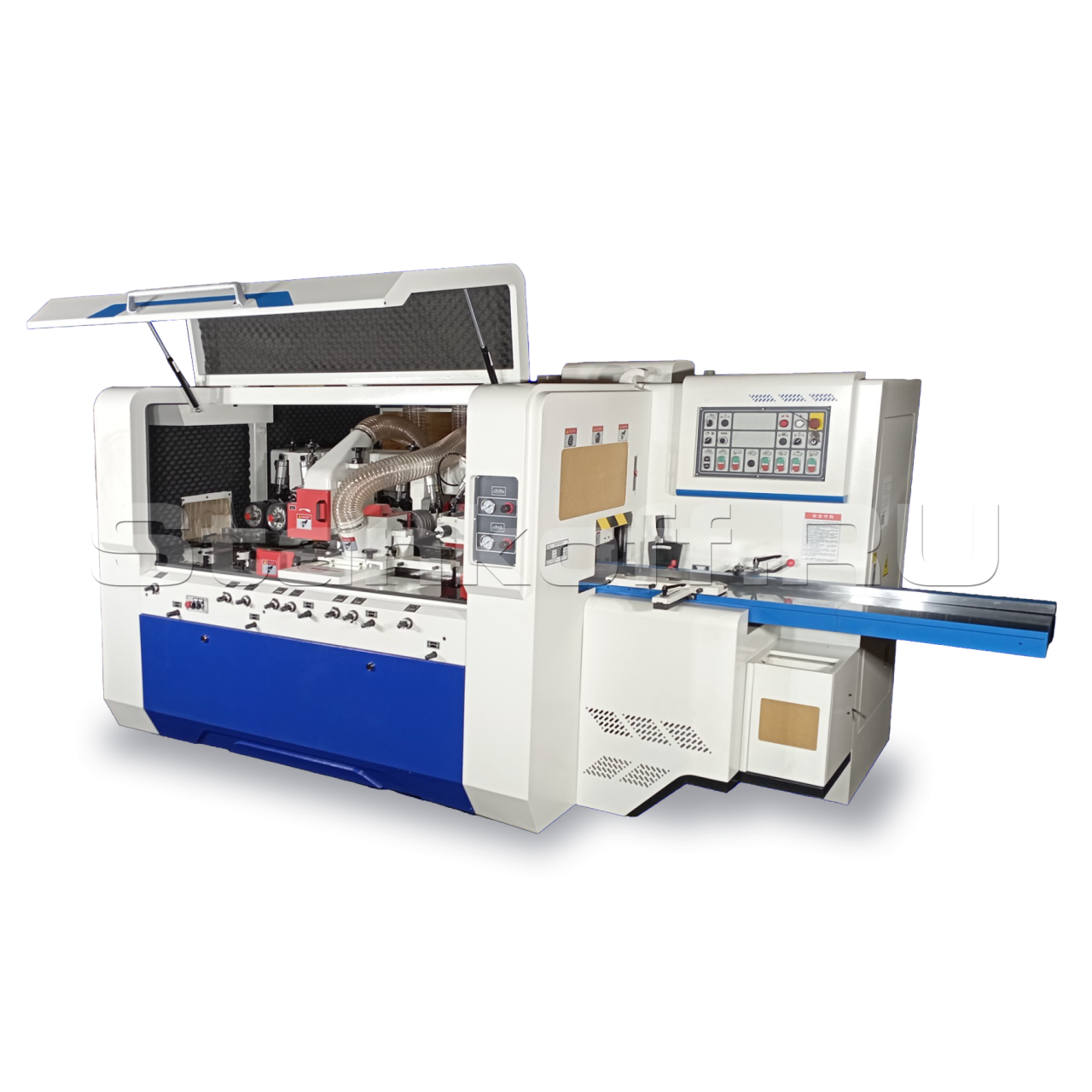

5-ти шпиндельный четырёхсторонний фрезерный станок продольного типа с 2-мя нижними шпинделями QMB-T520A
В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Четырёхсторонний деревообрабатывающий станок QMB520AT предназначен для точной обработки деревянных заготовок с четырёх сторон за один проход, позволяя получать готовые погонажные изделия высокого качества, такие как вагонка, евровагонка, половая доска и другие.
После обработки не требуется дополнительное шлифование профильных и строганных поверхностей. Станок оснащён звукоизоляционным кожухом, который снижает уровень шума и повышает безопасность эксплуатации. Оптимально размещённые рабочие узлы по всей длине конструкции обеспечивают плавное и стабильное прохождение даже заготовок большого сечения.
После обработки не требуется дополнительное шлифование профильных и строганных поверхностей. Станок оснащён звукоизоляционным кожухом, который снижает уровень шума и повышает безопасность эксплуатации. Оптимально размещённые рабочие узлы по всей длине конструкции обеспечивают плавное и стабильное прохождение даже заготовок большого сечения.

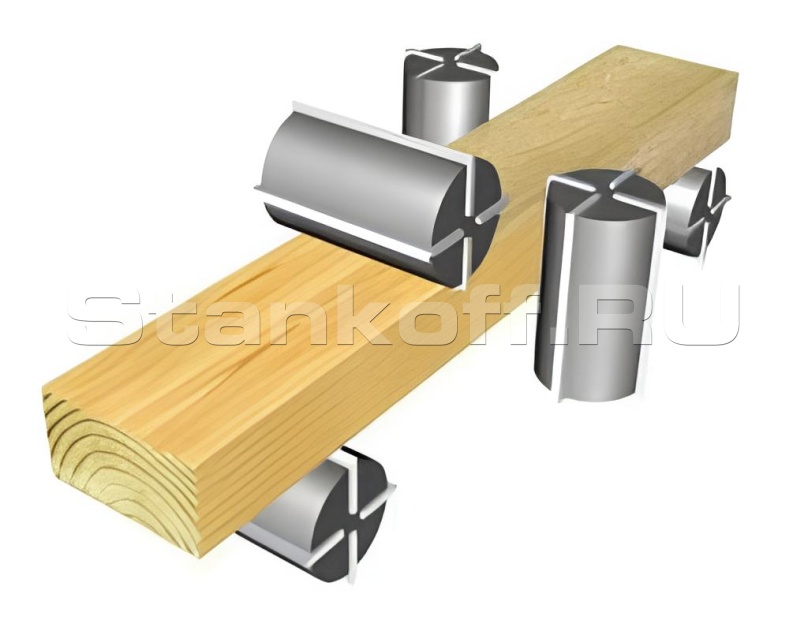

Схема обработки
Конструктивные особенности

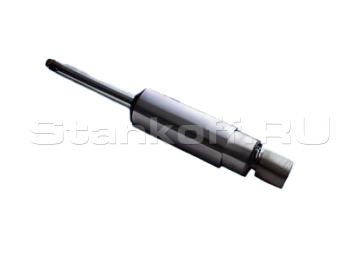

Высокоточные динамически сбалансированные шпиндели
Высокоточные шпиндели, динамически сбалансированные и прошедшие прецизионную обработку, обеспечивают качество строгания с точностью до 0,01 мм. Они оснащены четырьмя прецизионными подшипниками SKF (Швеция) и не требуют смазки в процессе работы.Перед установкой все шпиндели проходят обкатку. Стандартная частота вращения — 6000 об/мин, по запросу — до 7500 об/мин. Реальное биение шпинделя — всего 0,001 мм.

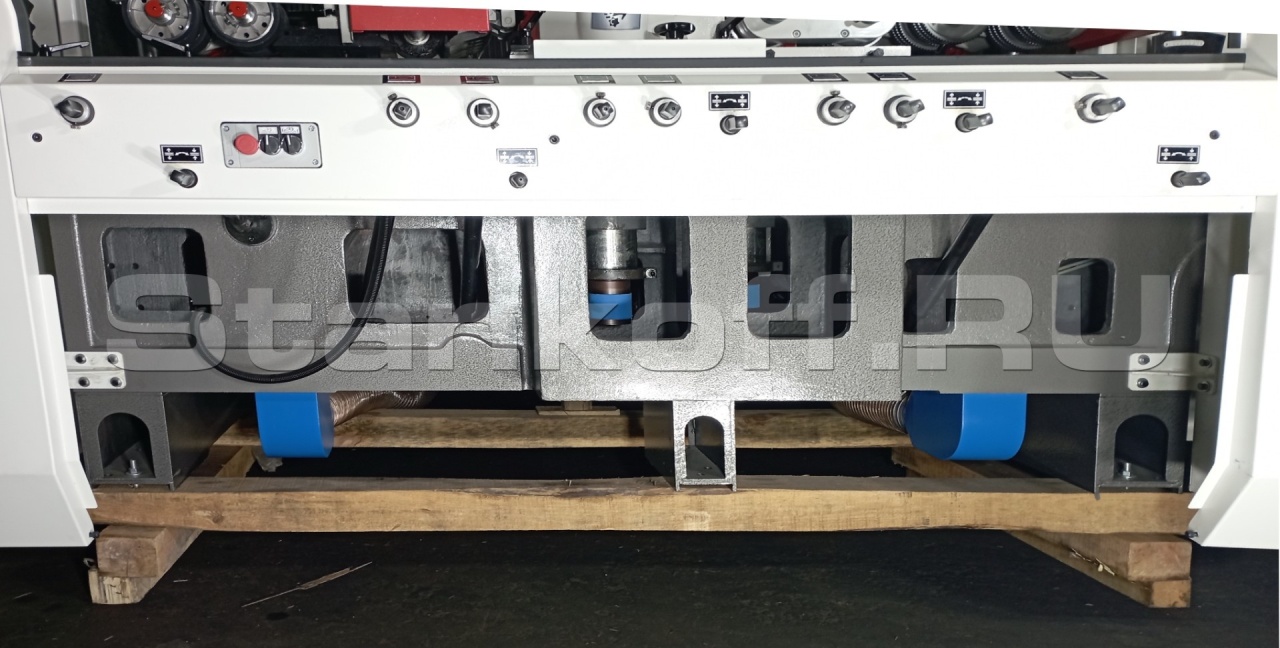

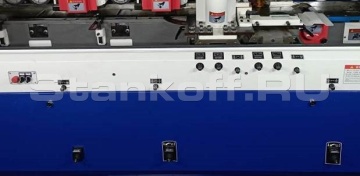

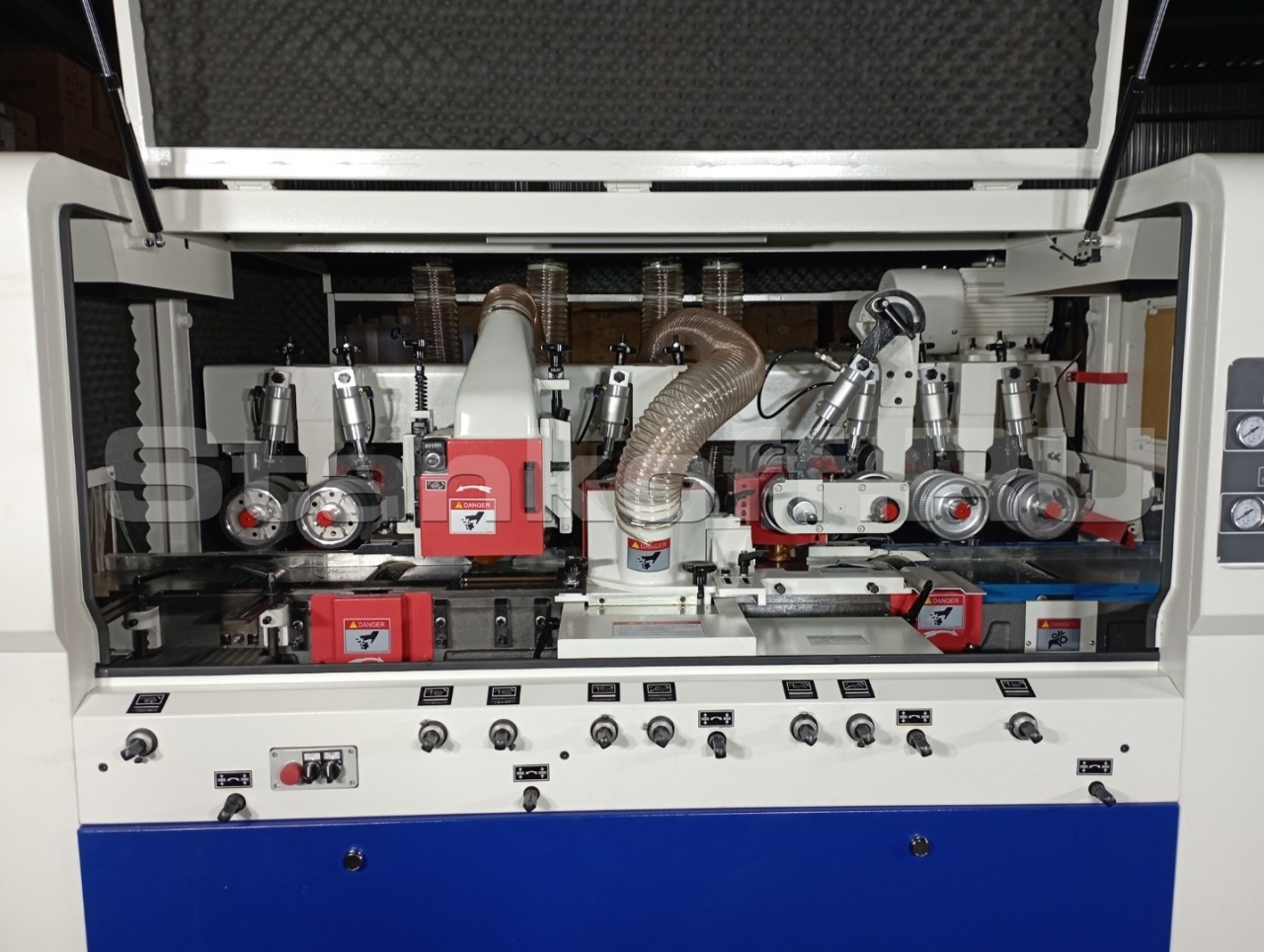

Цифровая система позиционирования шпинделей
Позволяет быстро и точно настраивать каждый шпиндель с передней панели станка — без открытия защитного кожуха. Механизмы перемещения защищены гофрированными чехлами, предотвращающими попадание стружки и пыли.
Подающий стол
Подающий стол и рабочая поверхность термически обработаны для повышения прочности и покрыты толстым слоем твёрдого хрома (0,3 мм), что обеспечивает высокую износостойкость и длительный срок службы.
Настройка направляющей линейки и подающего стола
Выполняется быстро и удобно с помощью рычагов быстрой фиксации, без необходимости в дополнительных инструментах.

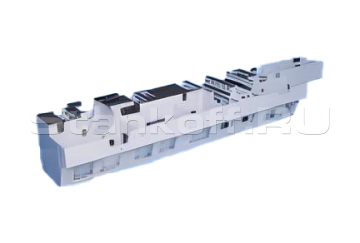

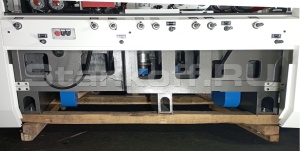

Цельнолитая чугунная станина
Цельнолитая чугунная станина, прошедшая специальную термообработку, гарантирует высокую стабильность и надёжность работы станка, исключая вибрации даже при обработке тяжёлых и массивных заготовок.

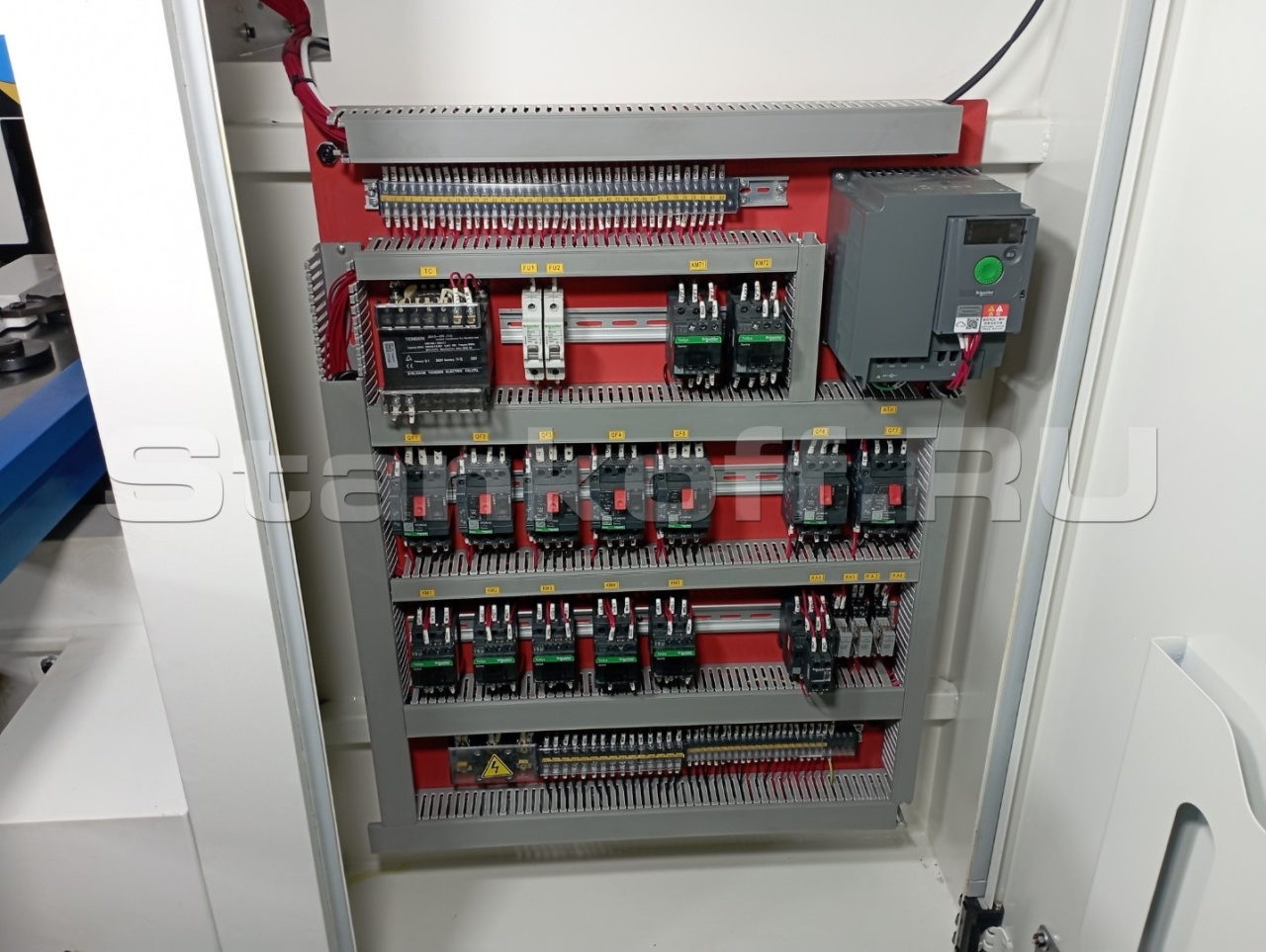

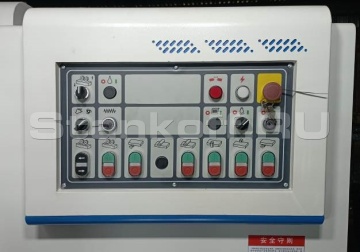

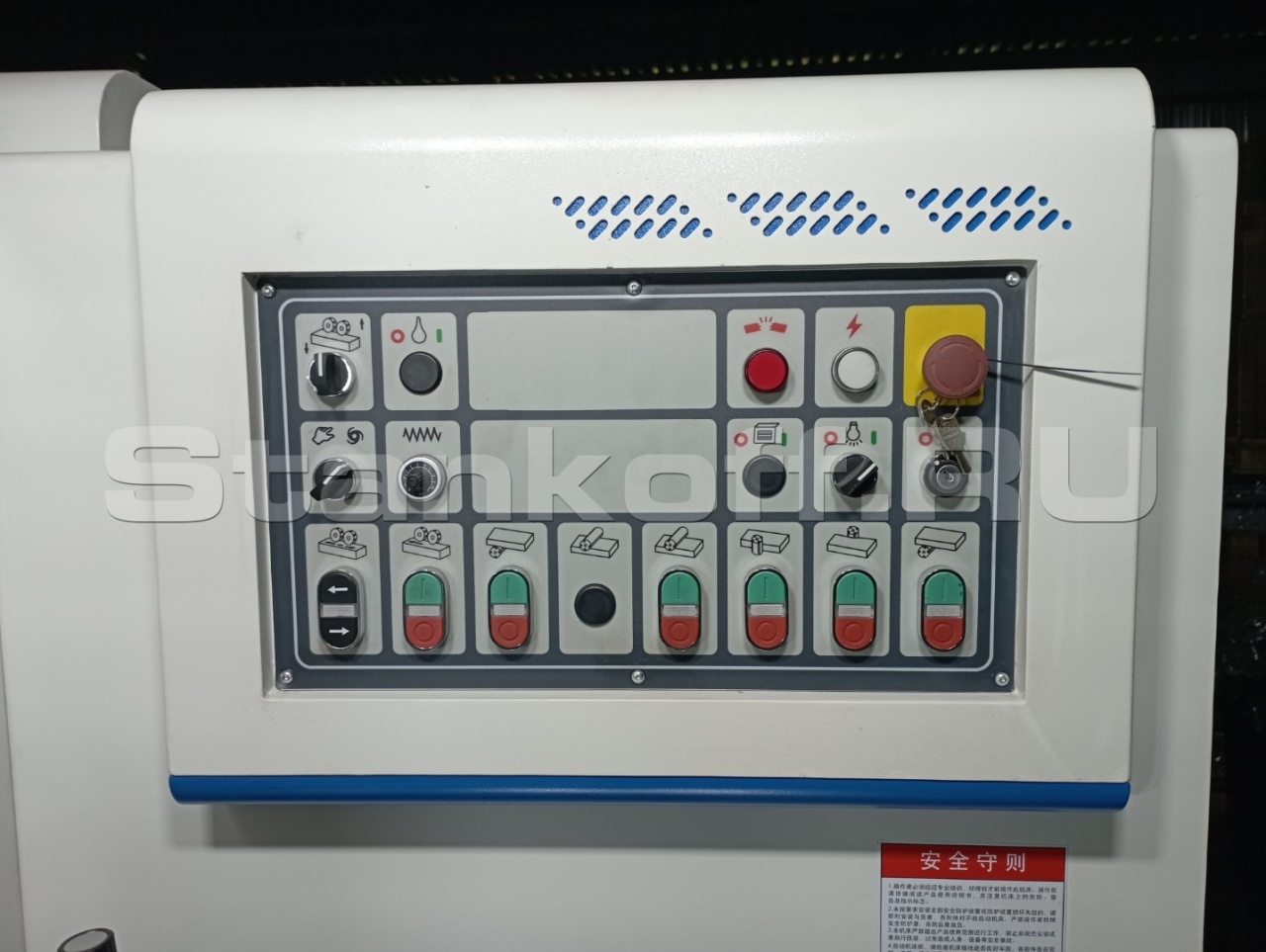

Эргономичная панель управления
Спроектирована с учётом современных стандартов станкостроения, обеспечивая удобство в работе и высокий уровень безопасности оператора.
Пневматическая система прижимных вальцов
Обеспечивает равномерное и стабильное давление заготовки за счёт пневмоцилиндров, что гарантирует надёжную подачу и высокое качество обработки.

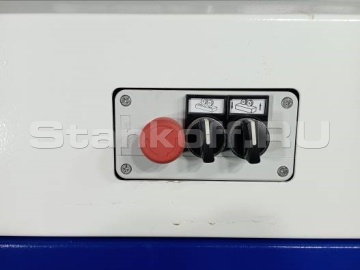

Дополнительная панель управления
Обеспечивает удобство и ускоряет процесс переналадки станка, позволяя оперативно вносить изменения без перехода к основной панели.

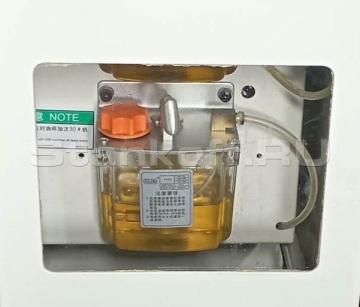

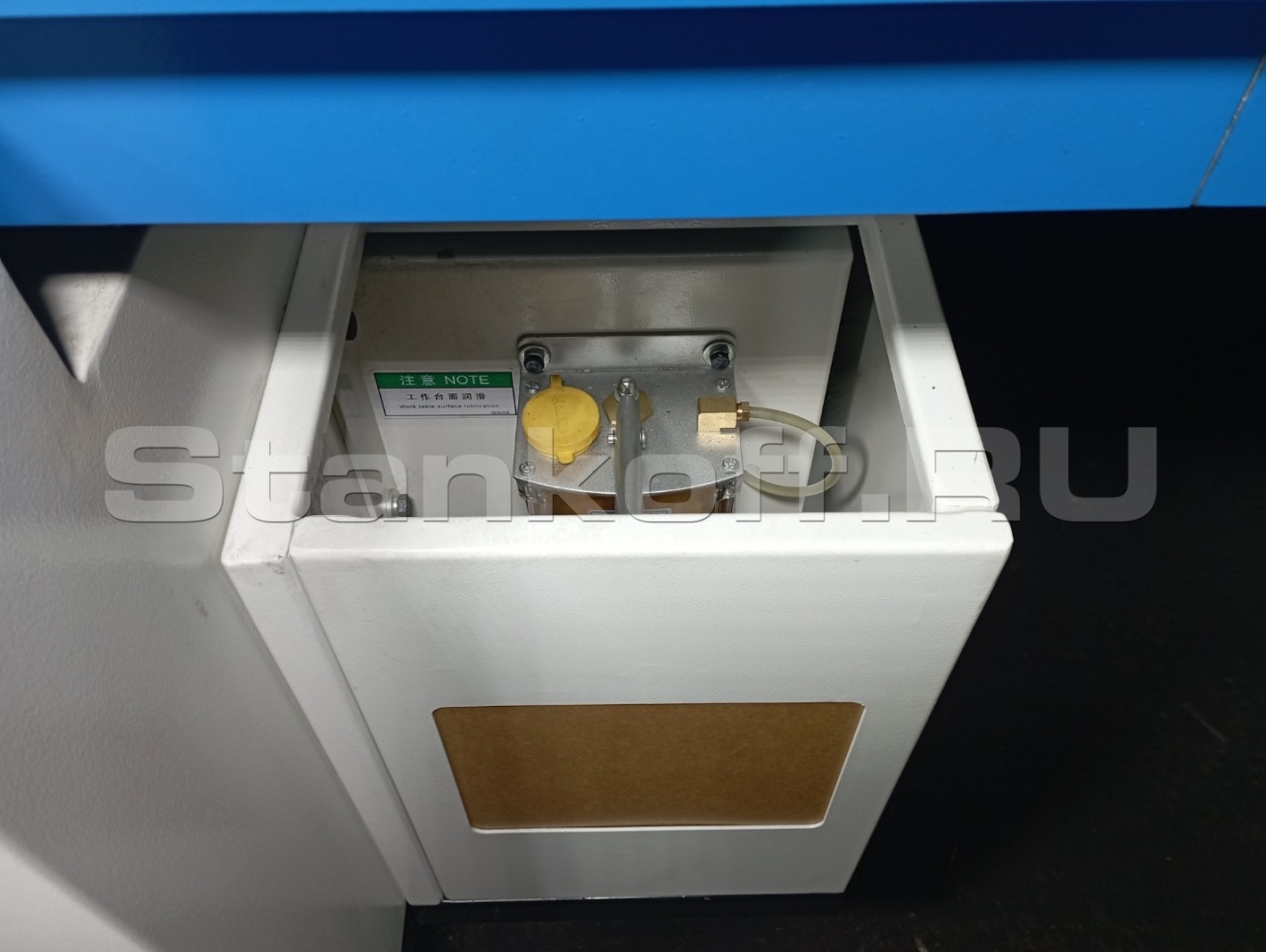

Централизованная система смазки
Предназначена для подачи смазки на рабочие поверхности при обработке массивных или смолянистых заготовок. Управление системой осуществляется вручную, обеспечивая простоту обслуживания и эффективную защиту от износа.

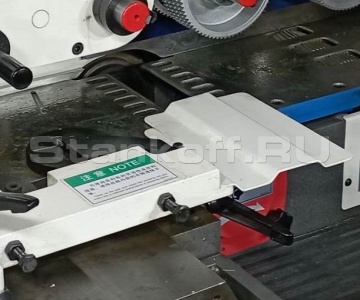

Механизм подачи коротких заготовок
Позволяет обрабатывать детали длиной от 180 мм при подаче торец в торец, и от 250 мм — при подаче по одной. Специальная конструкция обеспечивает стабильную и надёжную подачу коротких заготовок.

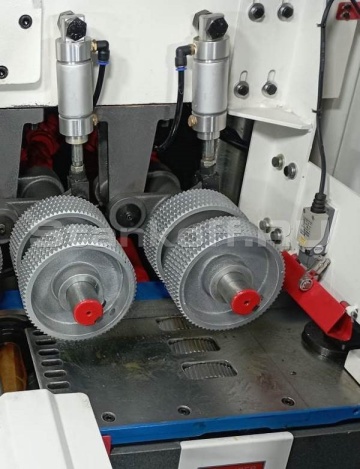

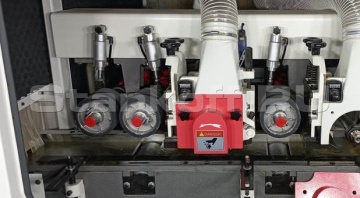

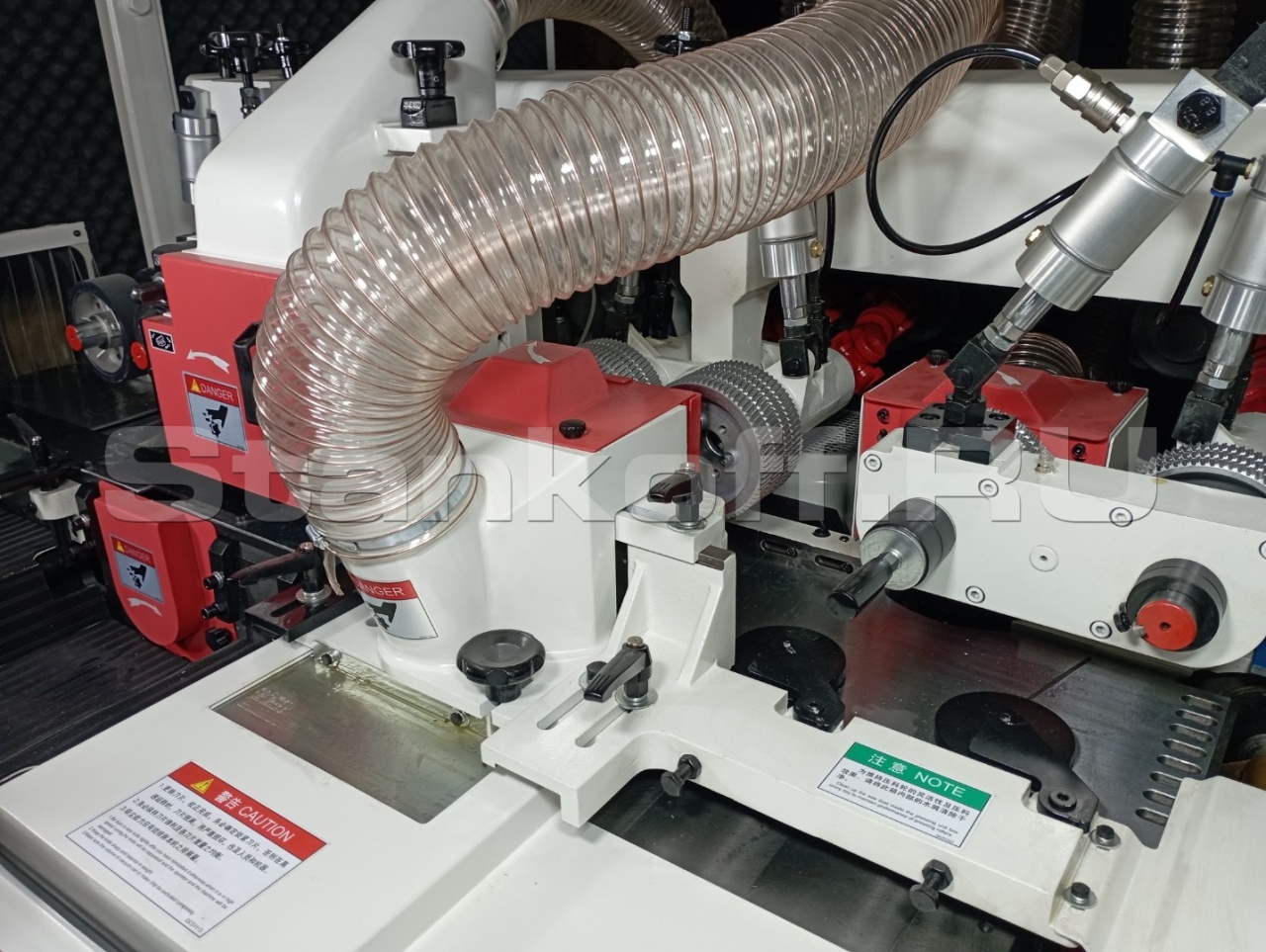

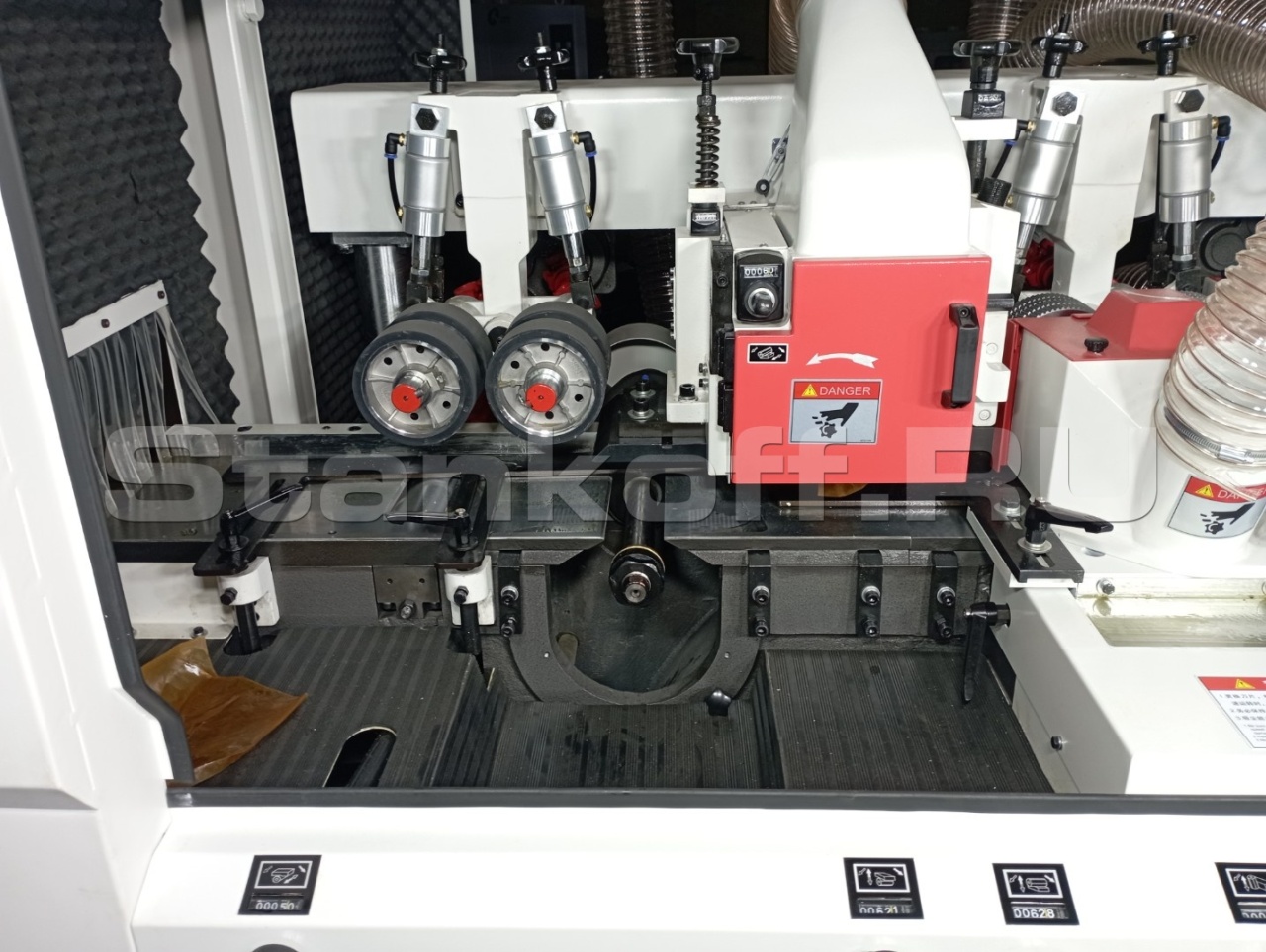

Высокоточная и надёжная система подачи заготовок
Оснащена приводными верхними и нижним рифлеными роликами, что обеспечивает стабильную подачу даже крупных и влажных деталей.
Деликатная и надёжная система подачи на выходе
Использует две пары прочных полиуретановых роликов, защищающих заготовку от повреждений, а также нижние приводные гладкие вальцы для стабильного вытягивания изделия.

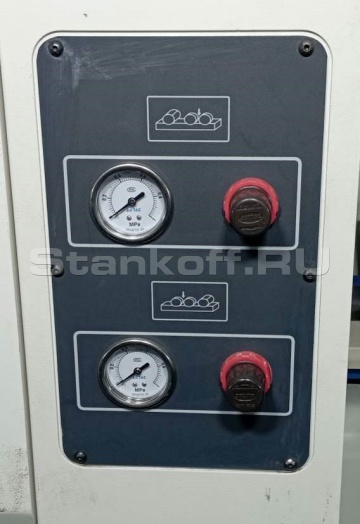

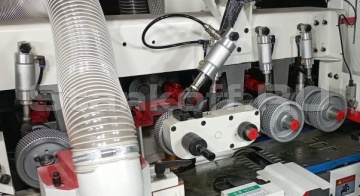

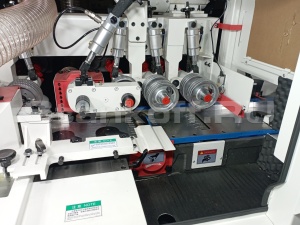

Пневматическая система прижима подающих роликов
Пневматическая система прижима подающих роликов с тремя независимыми контроллерами обеспечивает точное позиционирование заготовки в каждой зоне обработки. Настройка прижимных роликов выполняется быстро и удобно с рабочего места оператора без необходимости открывать защитный кожух.

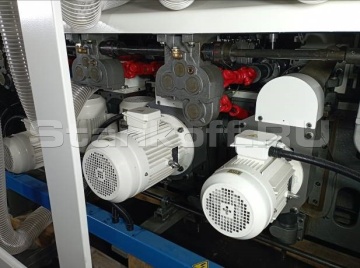

Редукторная система приводов спаренных роликов через карданные валы
Обеспечивает надёжную передачу крутящего момента. Усиленный безлюфтовый редуктор гарантирует мощную и стабильную подачу заготовок.

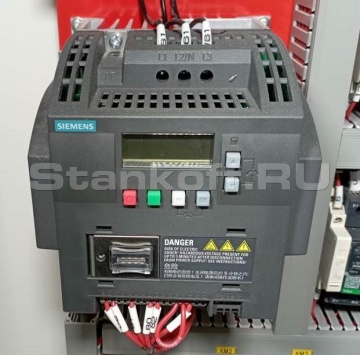

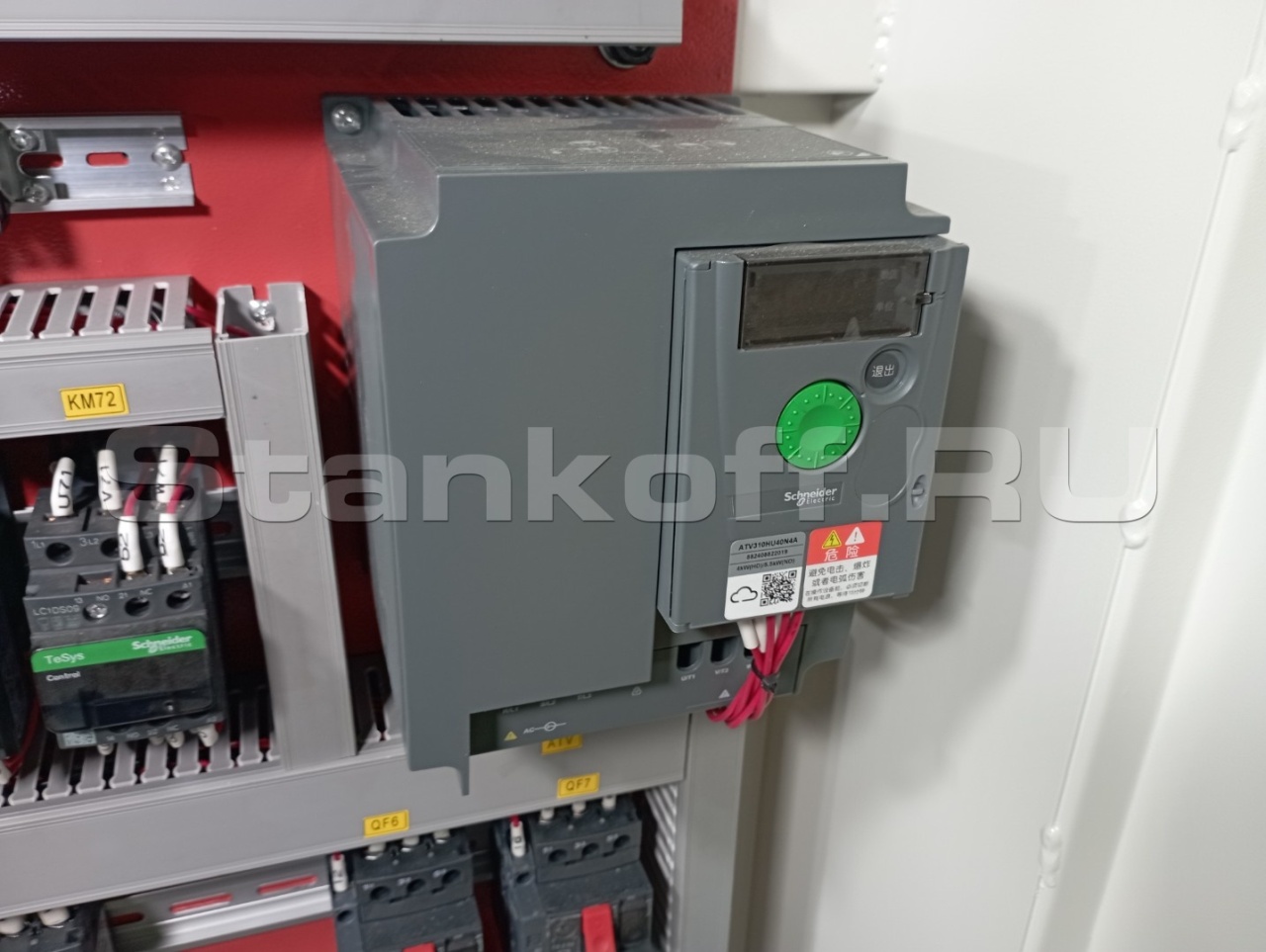

Бесступенчатая регулировка скорости подачи
Позволяет оператору быстро и удобно менять скорость (от 0 до 24 м/мин) через инвертор с центральной панели управления, без необходимости открывать кожух (опция).

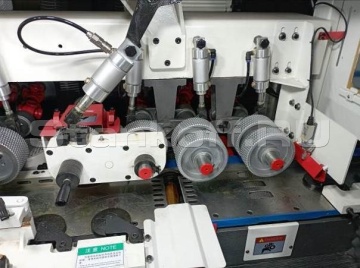

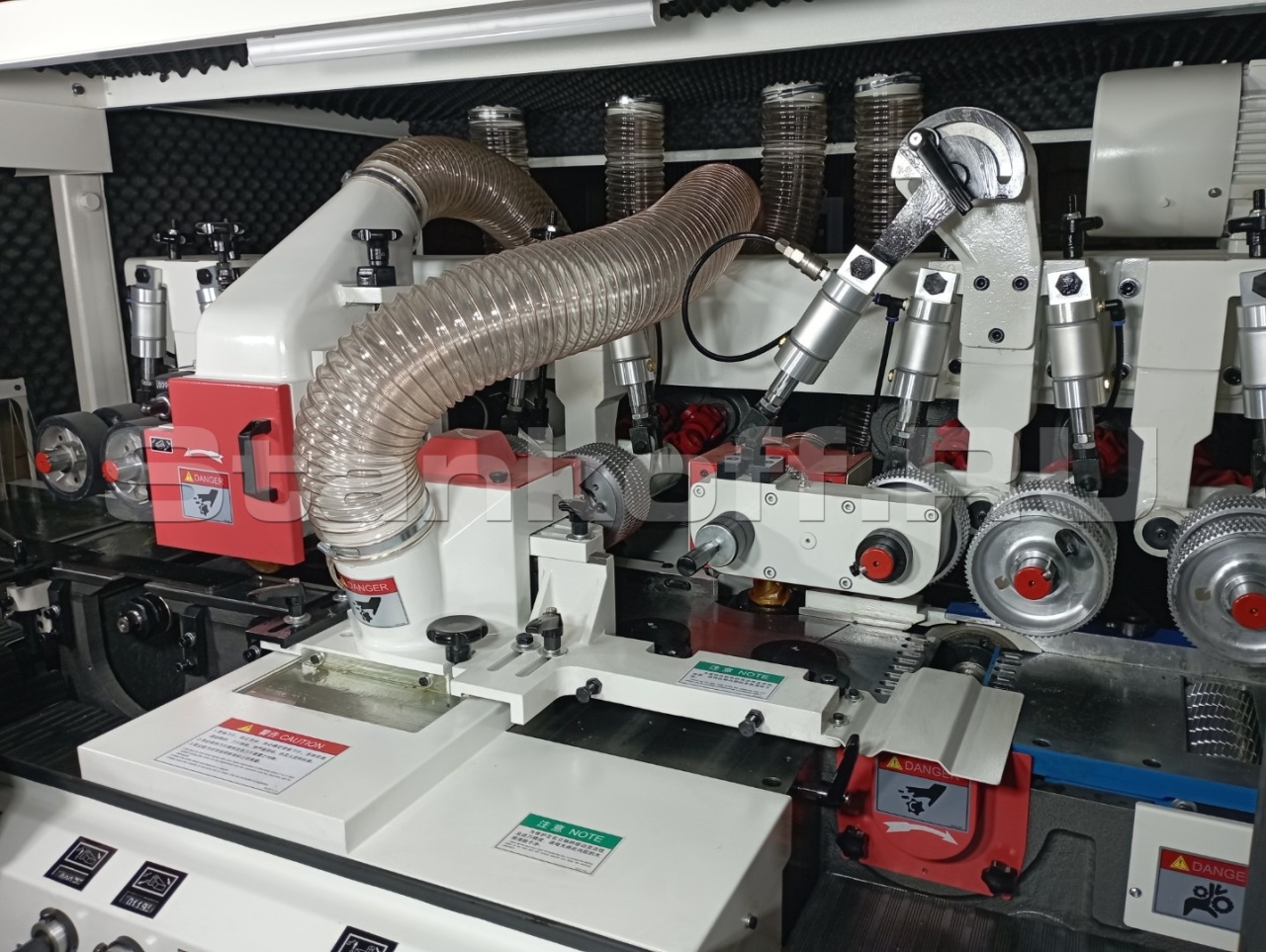

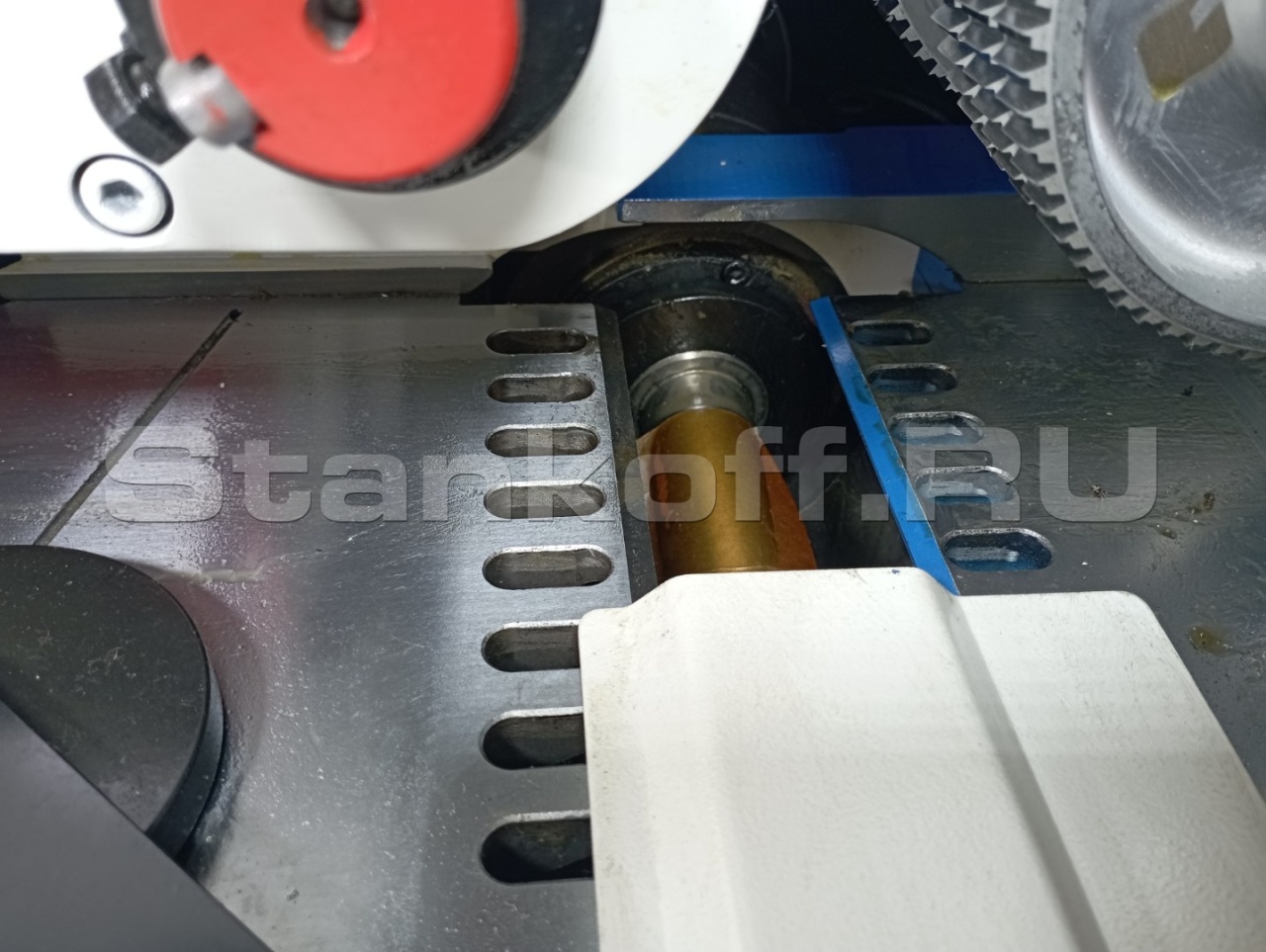

Специальная конструкция первого шпинделя
Конструкция с установкой пазовой фрезы и линейки позволяет одновременно формировать две базовые поверхности на заготовке, значительно повышая точность и качество обработки.| Максимальная ширина обработки, мм | 200 |
| Минимальная ширина обработки, мм | 20 |
| Максимальная толщина обработки, мм | 125 |
| Минимальная толщина обработки, мм | 8 |
| Общее количество шпинделей, шт | 5 |
| Скорость вращения шпинделей, об/мин | 6800 |
| Скорость подачи материала, м/мин | 8–33 |
| Диаметр патрубков под аспирацию, мм | 5×120 |
| Диаметр шпинделей, мм | 40 |
| Диаметр инструмента на первом нижнем шпинделе, мм | 125 |
| Размер фрезы на первом шпинделе, мм | 152×40–12 |
| Диаметр инструмента на правом прямом шпинделе, мм | 108–180 |
| Диаметр инструмента на левом прямом шпинделе, мм | 108–180 |
| Диаметр инструмента на первом верхнем шпинделе, мм | 108–180 |
| Диаметр инструмента на втором нижнем шпинделе, мм | 108–200 |
| Мощность первого нижнего шпинделя, кВт | 5,5 |
| Мощность правого прямого шпинделя, кВт | 5,5 |
| Мощность левого прямого шпинделя, кВт | 5,5 |
| Мощность первого верхнего шпинделя, кВт | 7,5 |
| Мощность второго нижнего шпинделя, кВт | 5,5 |
| Мощность двигателя подачи материала, кВт | 4,0 |
| Мощность двигателя подъёма траверсы, кВт | 0,75 |
| Общая установленная мощность, кВт | 34,25 |
| Габариты станка | |
| Длина, мм | 3800 |
| Ширина, мм | 1800 |
| Высота, мм | 1800 |
| Транспортные габариты | |
| Длина, мv | 3200 |
| Ширина, мм | 1800 |
| Высота, мм | 2000 |
| Масса, кг | 3600 |
