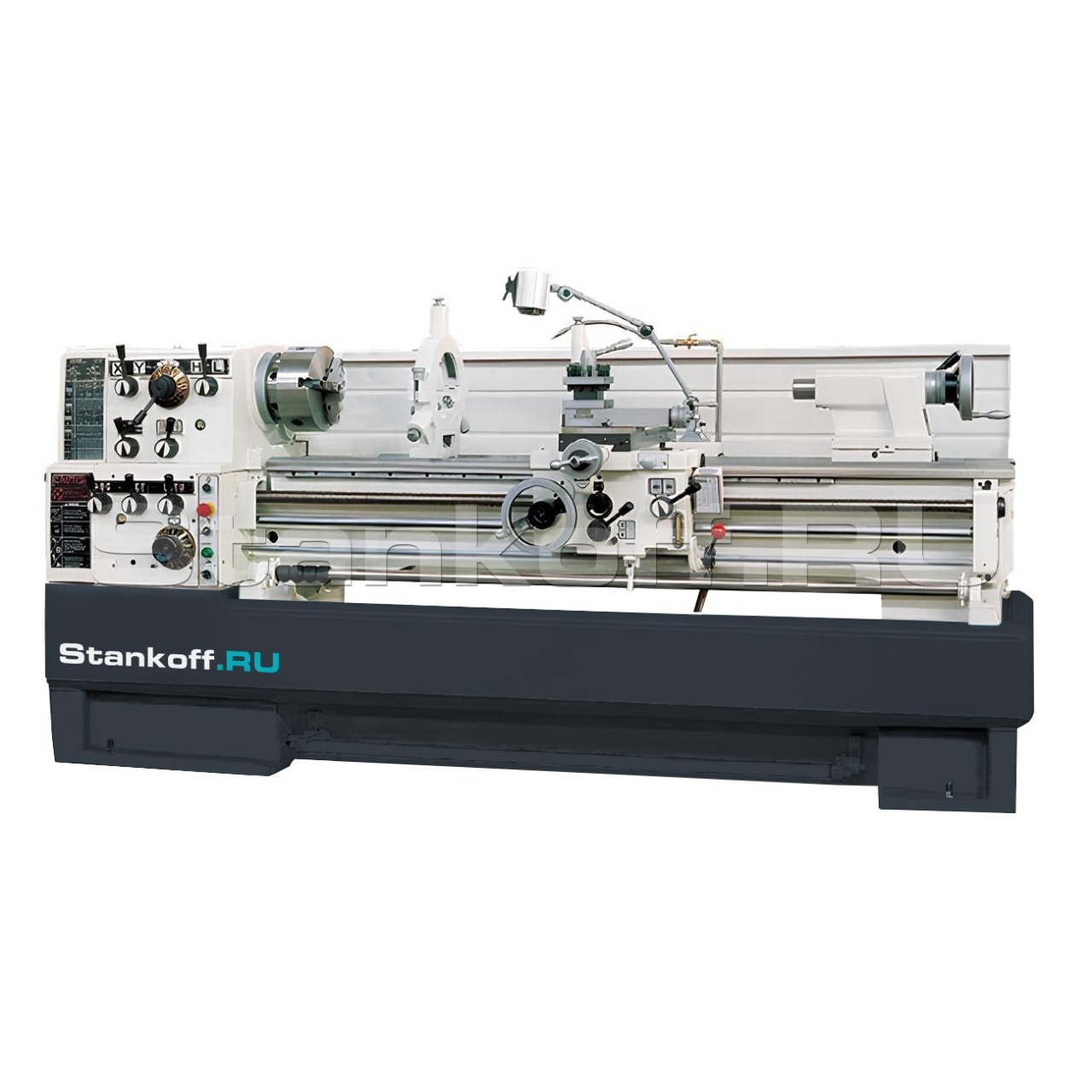

Токарно-винторезный станок SM-C6241/1000
+7 (995) 888-07-13
Детальное описание
Стандартная комплектация
- 3-х кулачковый патрон Ø250 мм;
- 4-х кулачковый патрон Ø300 мм;
- Фланцевая планшайба;
- Переходная втулка;
- Стандартные крепления станка;
- Чугунное основание станка;
- Полноразмерный задний защитный кожух;
- Поддон для сбора стружки;
- 4-х позиционный резцедержатель;
- Резьбоуказатель;
- Концевой упор продольного перемещения;
- Стальной упорный не вращающийся центр MT4;
- Неподвижный люнет Ø13-152;
- Подвижный люнет Ø13-80 мм;
- Система подачи СОЖ;
- Ножной тормоз;
- Светодиодная лампа;
- Инструментальный ящик;
- Руководство по эксплуатации.

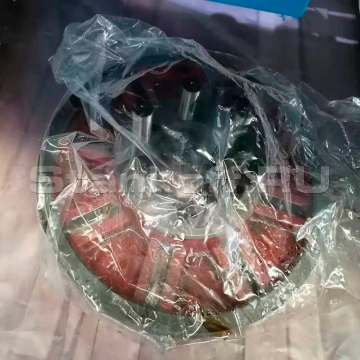

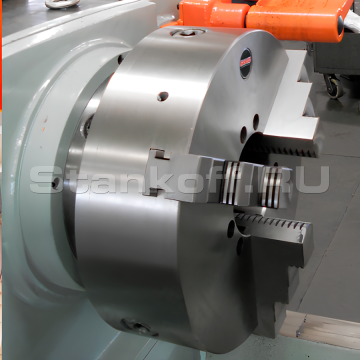

3-х кулачковый патрон
4-х кулачковый патрон
Чугунное основание

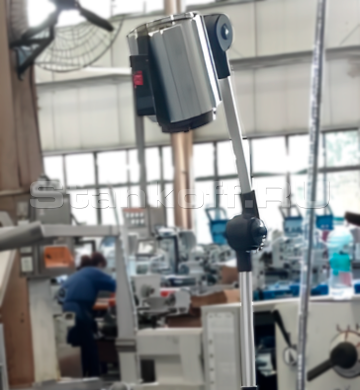

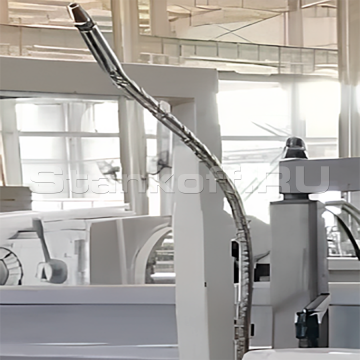

Светодиодная лампа

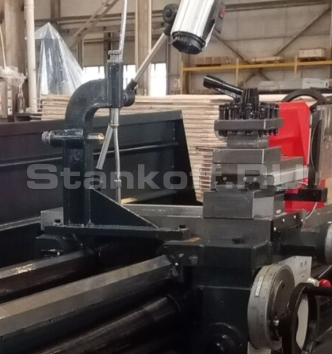

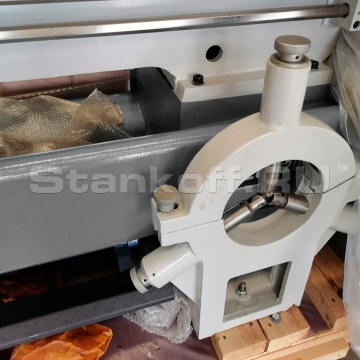

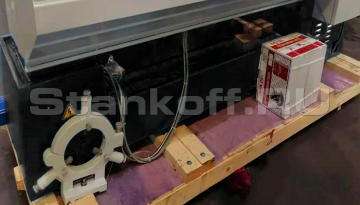

Неподвижный люнет

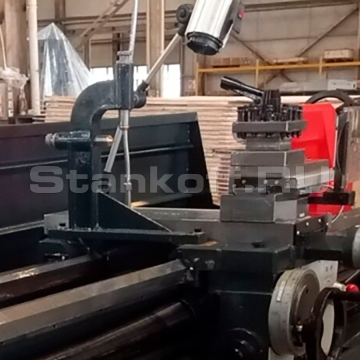

Подвижный люнет
Полноразмерный задний защитный кожух
Система СОЖ

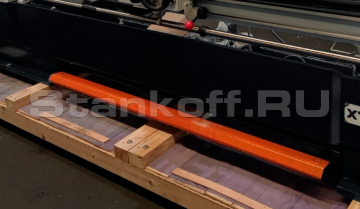

Ножной тормоз

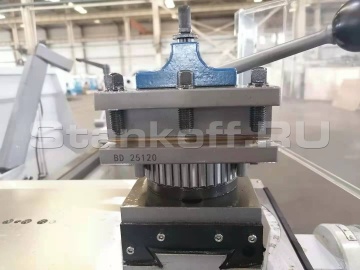

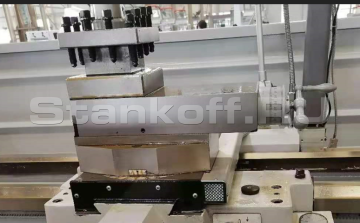

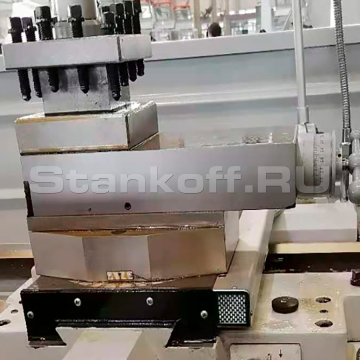

4-х позиционный резцедержатель
Концевой упор продольного перемещения

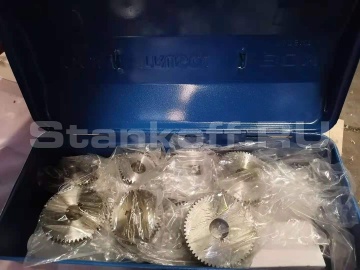

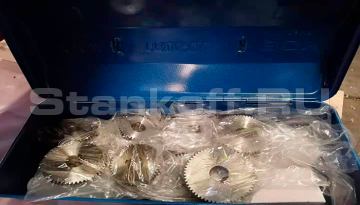

Комплект сменных шестеренок

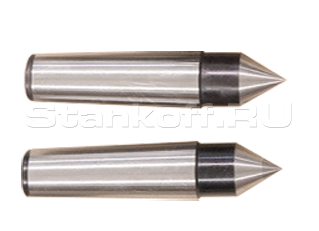

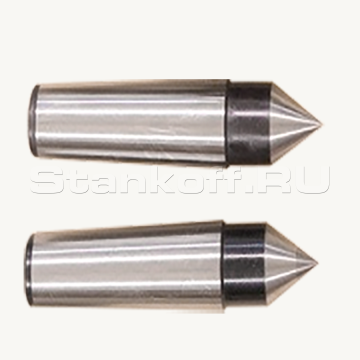

Стальные центры

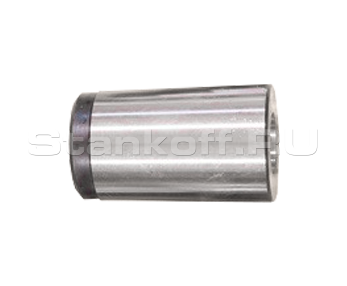

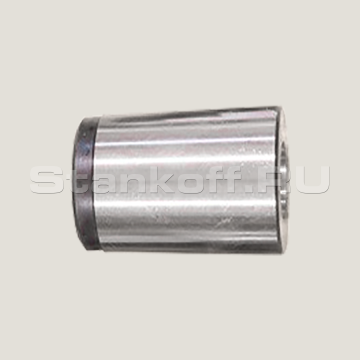

Переходная втулка
Фланцевая планшайба

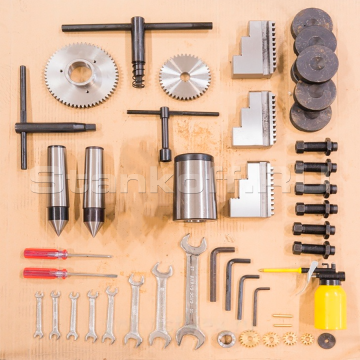

Ящик ЗИП с комплектом регулируемых опор
Рекомендуемые опции
- Вращающийся центр;
- Устройство для точения конусов;
- Цифровая индикация по трем осям;
- Джойстик ускоренных перемещений по осям X/Y;
- Увеличенный электрошкаф;
- Защитный экран с концевым выключателем;
- Защитный экран патрона с концевиком от Siemens;
- Защитный кожух ходового винта;
- Двигатель увеличенной мощности до 7,5 кВт;

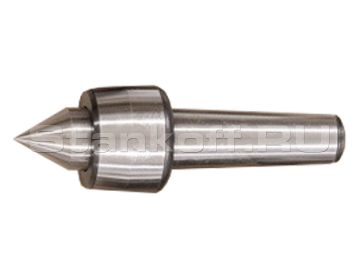

Вращающийся центр ($46)

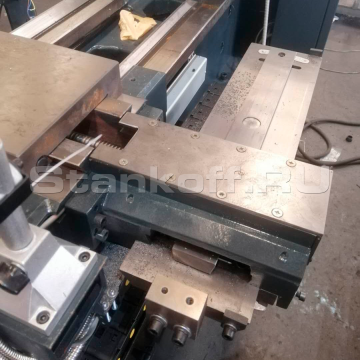

Устройство для точения конусов ($416)

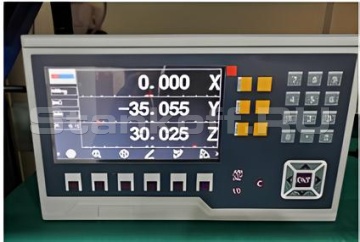

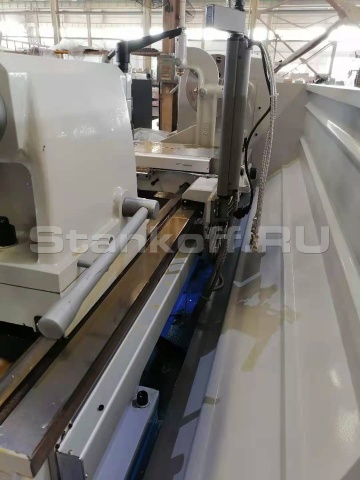

Цифровая индикация по трем осям ($618)

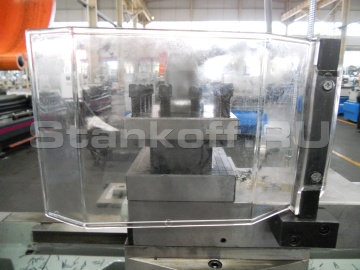

Защитный экран с концевым выключателем ($208)

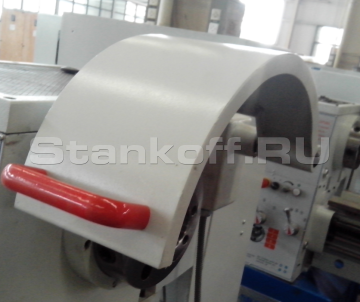

Защитный экран патрона с концевиком от Siemens ($90)

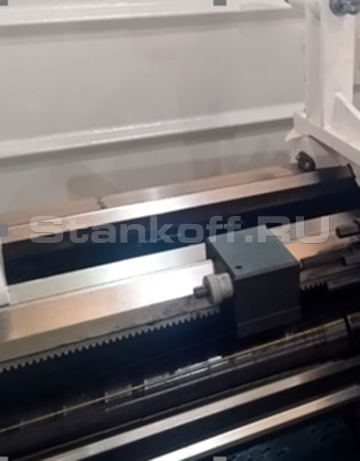

Защитный кожух ходового винта ($104)

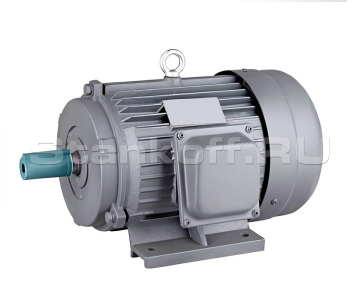

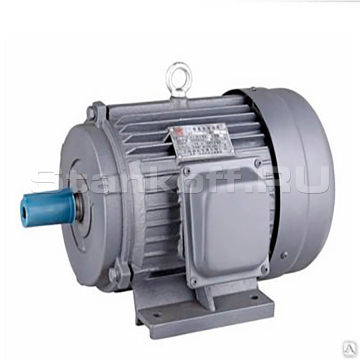

Двигатель увеличенной мощности до 7,5 кВт ($116)

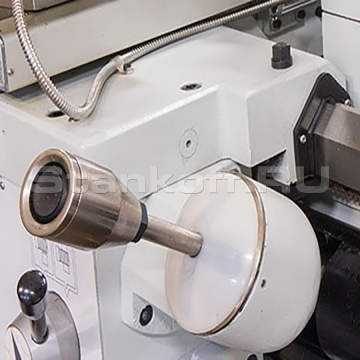

Джойстик ускоренных перемещений по осям X/Y ($780)

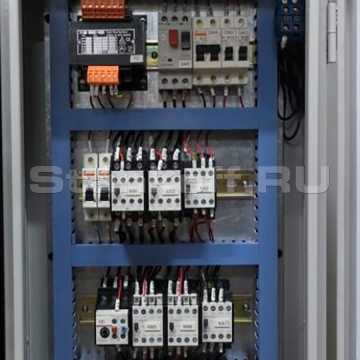

Увеличенный электрошкаф ($90)
Дополнительные опции
- Устройство для точения конусов;
- Вращающийся центр;
- Токарные резцы со сменными пластинами (25x25мм);
- Быстросменный резцедержатель на 4 инструмента;
- Цифровая индикация по двум осям;
- Цифровая индикация по трем осям;
- Джойстик ускоренных перемещений по осям X/Y;
- Увеличенный шкаф управления;
- Увеличенный защитный кожух резцедержателя с функцией отключения питания;
- Простой защитный кожух резцедержателя;

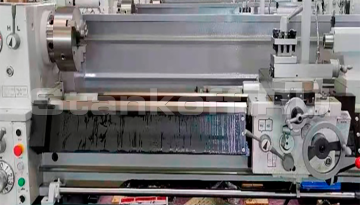

- Защитный кожух ходового винта;
- Защитный кожух для трех валов (операционный, ходовой и подающий);
- Защитный кожух патрона с концевиком от Siemens;
- Промежуточный фланец;
- Двигатель увеличенной мощности до 7,5 кВт.

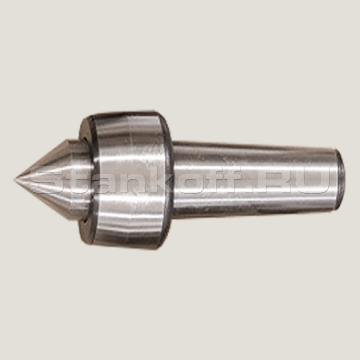

Вращающийся центр ($46)

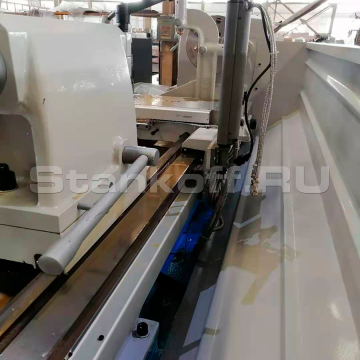

Устройство для точения конусов ($416)
Цифровая индикация по двум осям ($438)

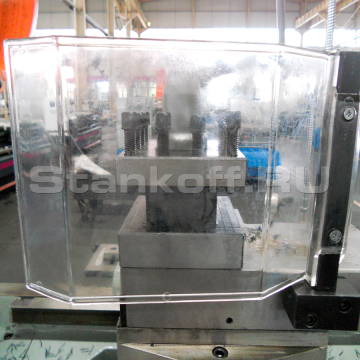

Защитный экран с концевым выключателем ($208)
Простой защитный кожух резцедержателя ($38)

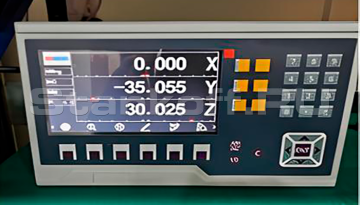

Цифровая индикация по трем осям ($618)

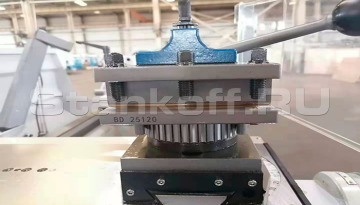

Быстросменный резцедержатель на 4 инструмента (Американский тип - $510; Европейский тип - $290)

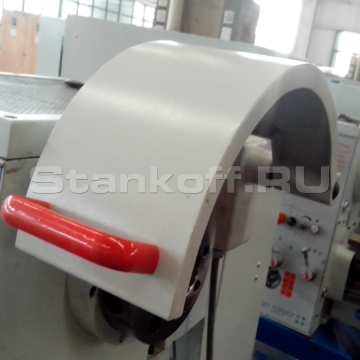

Защитный экран патрона с концевиком от Siemens ($90)

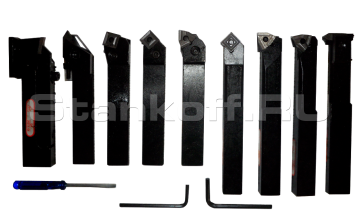

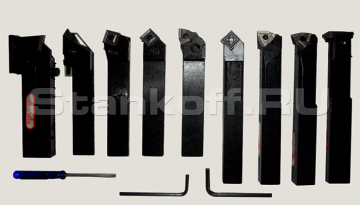

Набор резцов со сменными пластинами 25x25 ($264)

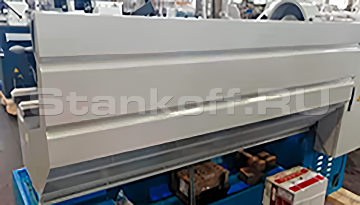

Защитный кожух для трёх валов: операционный, ходовой и подающий ($182)
Джойстик ускоренных перемещений по осям X/Y ($780)

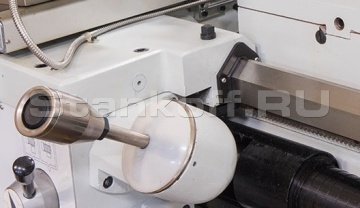

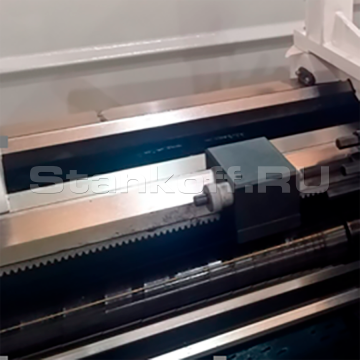

Защитный кожух ходового винта ($104)
Двигатель увеличенной мощности до 7,5 кВт ($116)

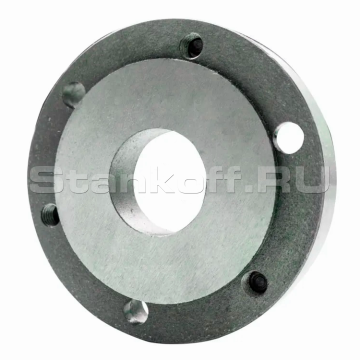

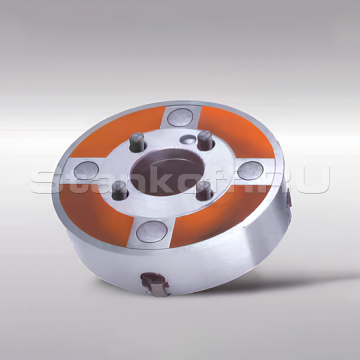

Промежуточный фланец ($78)
Увеличенный электрический шкаф ($90)
| Макс. диаметр обработки над станиной, мм | 410 |
| Макс. диаметр обработки над суппортом, мм | 220 |
| Макс. диаметр обрабатываемой детали в выемке, мм | 640 |
| Длина выемки, мм | 165 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 300 |
| Передняя бабка | |
| Фланец шпинделя | D1-6 |
| Отверстие шпинделя, мм | 58 |
| Конус шпинделя | MT-6 |
| Количество скоростей, шт | 12 |
| Частота вращения, об/мин | 25-2000 |
| Подачи и резьбы | |
| Перемещение верхней части суппорта, мм | 128 |
| Поперечное перемещение суппорта, мм | 285 |
| Размер резцедержателя, мм | 25x25 |
| Количество продольных подач, шт | 42 |
| Диапазон продольных подач, мм/об | 0,031-1,7 |
| Количество поперечных подач, шт | 42 |
| Диапазон поперечных подач, мм/об | 0,014-0,784 |
| Количество метрических резьб, шт | 41 |
| Метрическая резьба, мм | 0,1-14 |
| Количество дюймовых резьб, шт | 60 |
| Дюймовая резьба, TPI | 2-112 |
| Количество диаметральных резьб, шт | 50 |
| Диаметральная резьба, DP | 4-112 |
| Количество модульных резьб, шт | 34 |
| Модульная резьба, MP | 0,1-7 |
| Задняя бабка | |
| Диаметр пиноли задней бабки, мм | 60 |
| Ход пиноли задней бабки, мм | 130 |
| Конус пиноли | MT-4 |
| Двигатели | |
| Мощность главного двигателя, кВт | 5,5 |
| Габаритные размеры | |
| Габаритные размеры станка (ДxШxВ), мм | 2200x1080x1340 |
| Габаритные размеры станка в упаковке (ДxШxВ), мм | 2250x1120x1620 |
| Вес нетто, кг | 1580 |
| Вес брутто, кг | 1844 |
