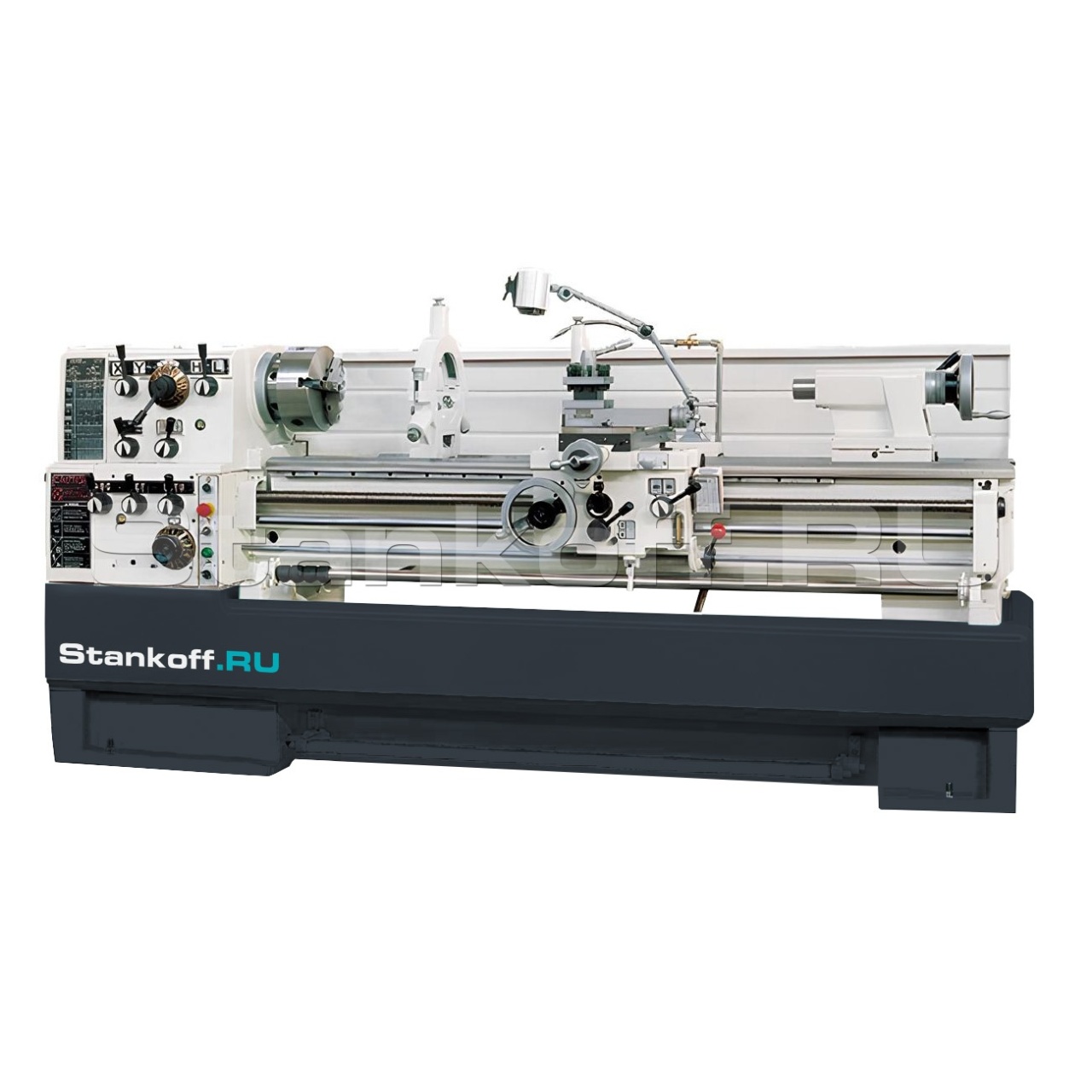

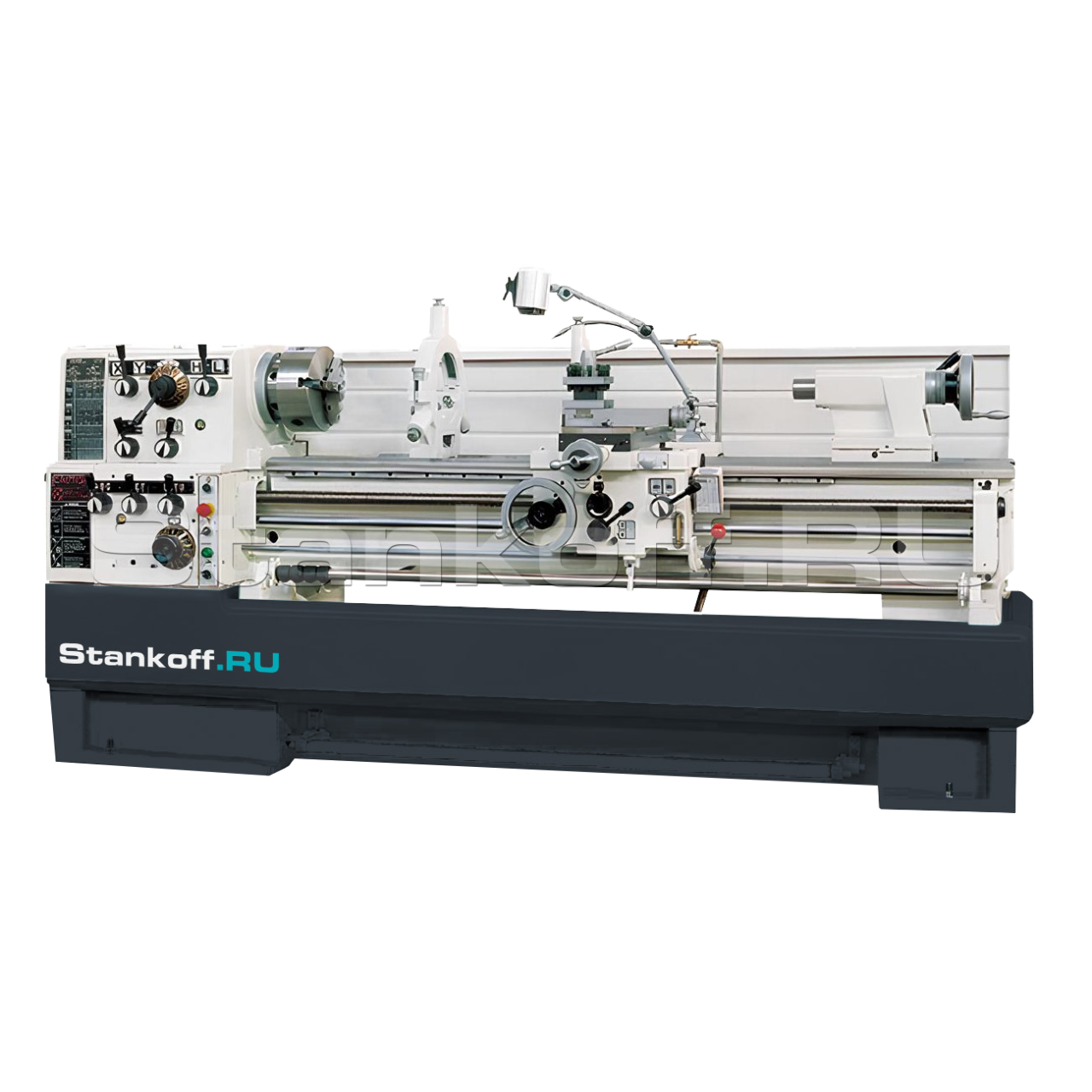

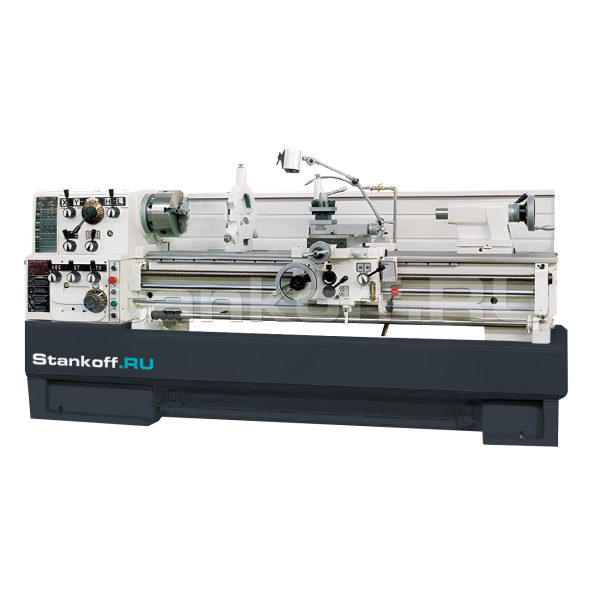

Токарно-винторезный станок SM-C6251/1500
+7 (995) 888-07-13
Детальное описание
Стандартная комплектация
- 3-х кулачковый патрон Ø315 мм;
- 4-х кулачковый патрон Ø350 мм;
- Фланцевая планшайба Ø450;
- Переходная втулка;
- Стандартные крепления станка;
- Чугунное основание станка;
- Полноразмерный задний защитный кожух;
- Поддон для сбора стружки;
- 4-х позиционный резцедержатель;
- Резьбоуказатель;
- Концевой упор продольного перемещения;
- Стальной упорный не вращающийся центр MT4;
- Неподвижный люнет Ø19-165;
- Подвижный люнет Ø16-95 мм;
- Система подачи СОЖ;
- Ножной тормоз;
- Светодиодная лампа;
- Инструментальный ящик;
- Руководство по эксплуатации.

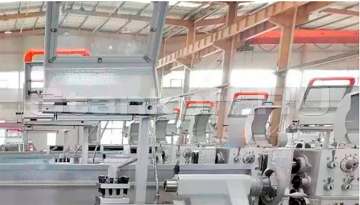

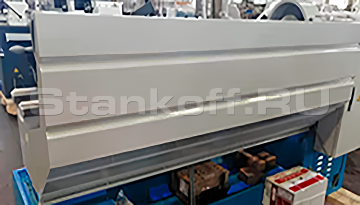

Полноразмерный задний защитный кожух
Ножной тормоз
Чугунное основание
Комплект сменных шестеренок

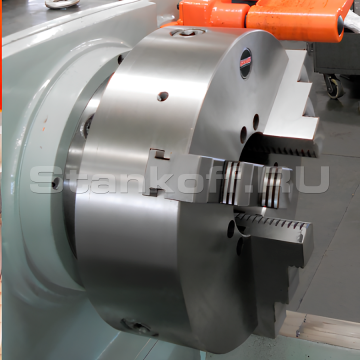

3-х кулачковый патрон
4-х кулачковый патрон

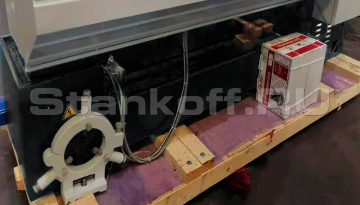

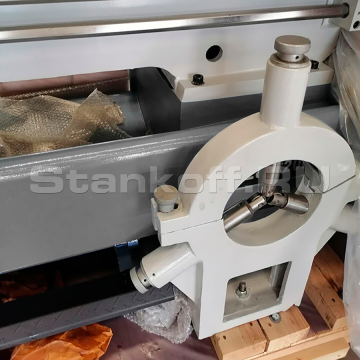

Неподвижный люнет

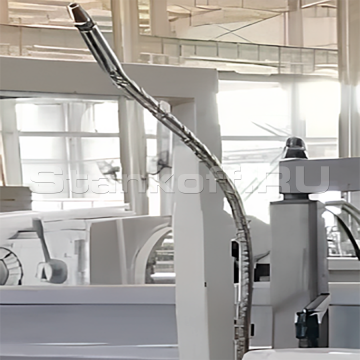

Система СОЖ
Концевой упор продольного перемещения
Подвижный люнет

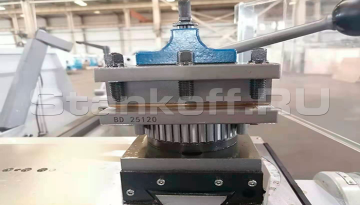

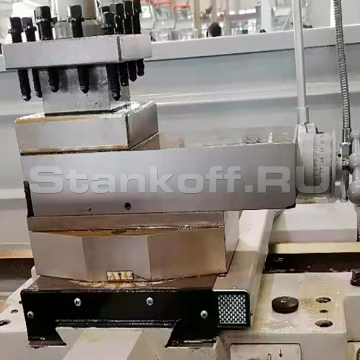

4-х позиционный резцедержатель

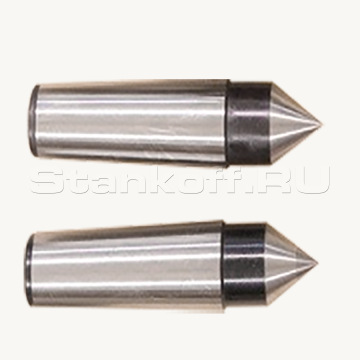

Стальные центры

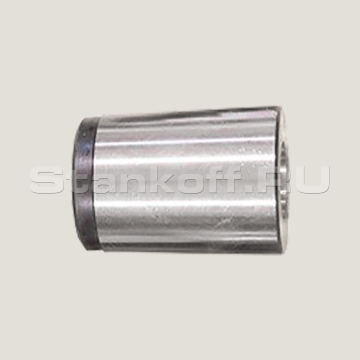

Переходная втулка

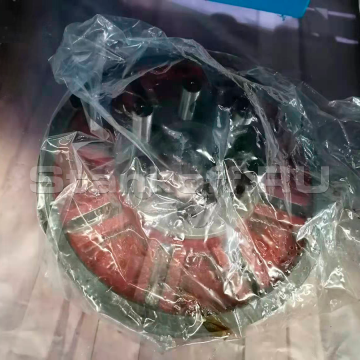

Фланцевая планшайба

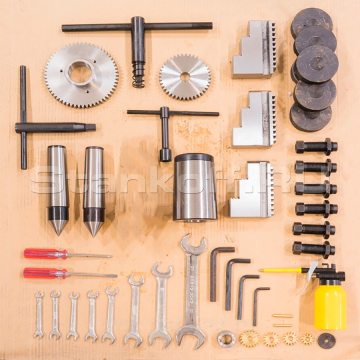

Ящик ЗИП с комплектом регулируемых опор

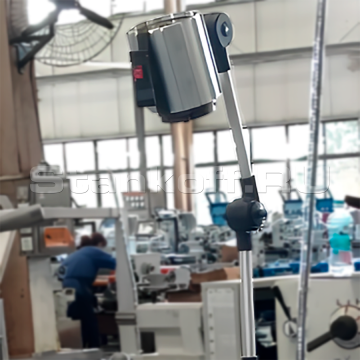

Светодиодная лампа
Рекомендуемые опции
- Вращающийся центр;
- Устройство для точения конусов;
- Цифровая индикация по трем осям;
- Джойстик ускоренных перемещений по осям X/Y;
- Увеличенный электрошкаф;
- Защитный экран с концевым выключателем;
- Защитный экран патрона с концевиком от Siemens;
- Защитный кожух ходового винта;
- Двигатель увеличенной мощности до 7,5 кВт;

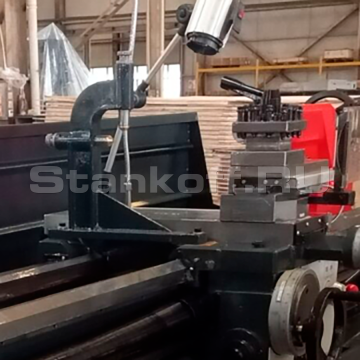

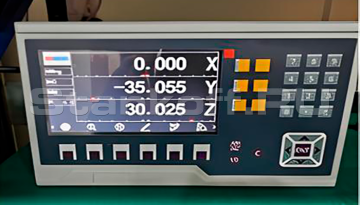

Цифровая индикация по трем осям ($618)
Защитный экран с концевым выключателем ($208)

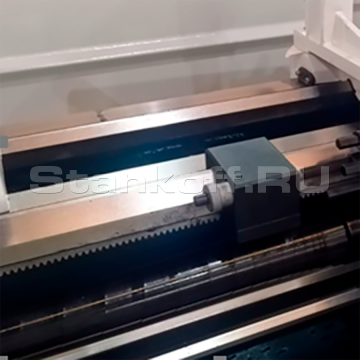

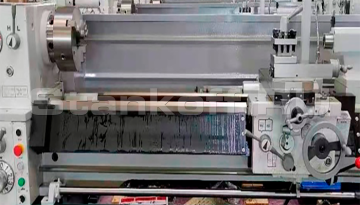

Защитный кожух ходового винта ($104)

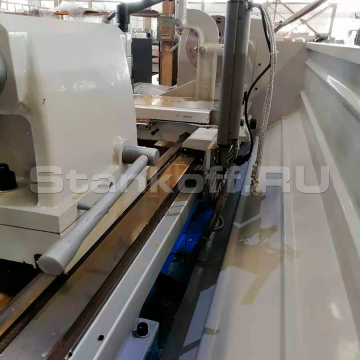

Устройство для точения конусов ($416)

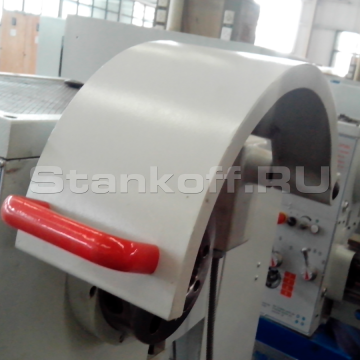

Защитный экран патрона с концевиком от Siemens ($90)
Вращающийся центр ($46)
Двигатель увеличенной мощности до 7,5 кВт ($116)
Джойстик ускоренных перемещений по осям X/Y ($780)
Увеличенный электрошкаф ($90)
Дополнительные опции
- Устройство для точения конусов;
- Вращающийся центр;
- Токарные резцы со сменными пластинами (25x25мм);
- Быстросменный резцедержатель на 4 инструмента;
- Цифровая индикация по двум осям;
- Цифровая индикация по трем осям;
- Джойстик ускоренных перемещений по осям X/Y;
- Увеличенный шкаф управления;
- Увеличенный защитный кожух резцедержателя с функцией отключения питания;
- Простой защитный кожух резцедержателя;
- Защитный кожух ходового винта;
- Защитный кожух для трех валов (операционный, ходовой и подающий);
- Защитный кожух патрона с концевиком от Siemens;
- Промежуточный фланец;
- Двигатель увеличенной мощности до 7,5 кВт.

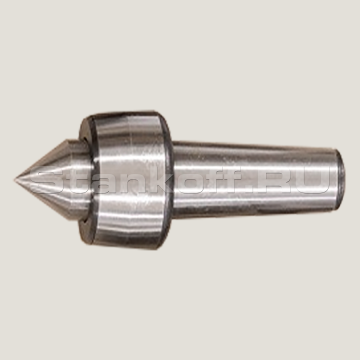

Вращающийся центр ($46)

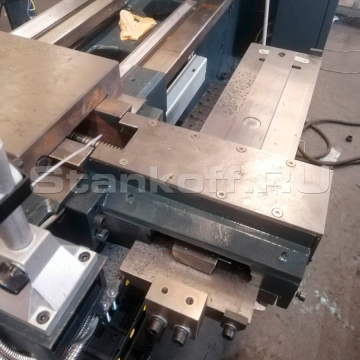

Устройство для точения конусов ($416)
Цифровая индикация по двум осям ($438)

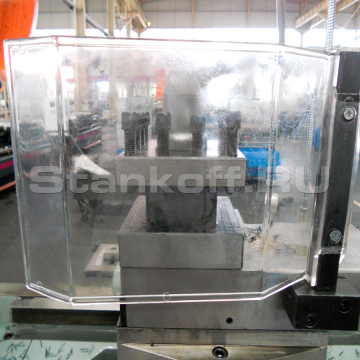

Простой защитный кожух резцедержателя ($38)
Защитный экран патрона с концевиком от Siemens ($90)

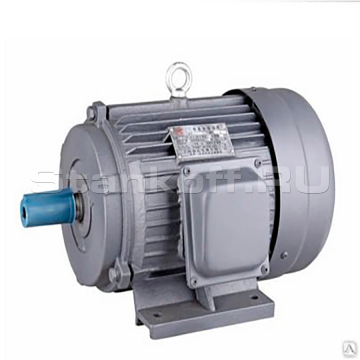

Двигатель увеличенной мощности до 7,5 кВт ($116)
Цифровая индикация по трем осям ($618)

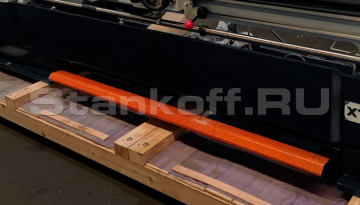

Защитный кожух ходового винта ($104)
Защитный кожух для операционного, ходового, подающего валов ($182)
Защитный экран с концевым выключателем ($208)

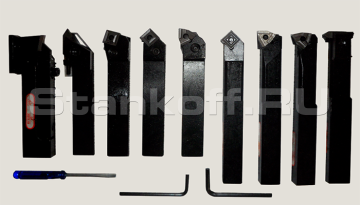

Набор резцов со сменными пластинами 25x25 ($264)
Быстросменный резцедержатель-4 поз. ($510/$290)

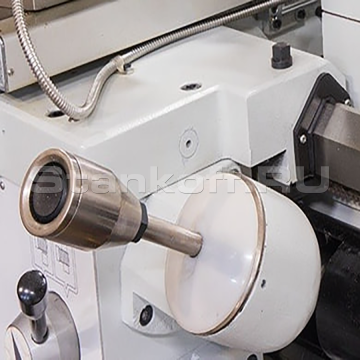

Джойстик ускоренных перемещений по осям X/Y ($780)

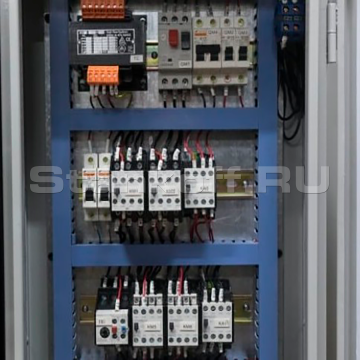

Увеличенный электрический шкаф ($90)

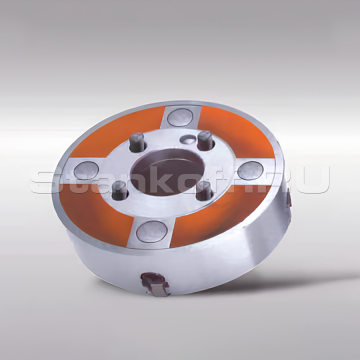

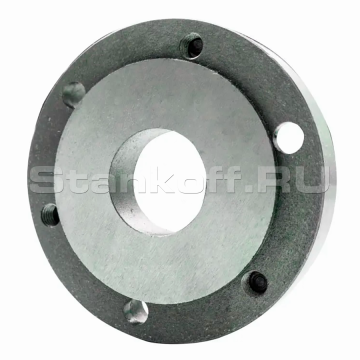

Промежуточный фланец ($78)
| Макс. диаметр обработки над станиной, мм | 510 |
| Макс. диаметр обработки над суппортом, мм | 305 |
| Макс. диаметр обрабатываемой детали в выемке, мм | 735 |
| Длина выемки, мм | 170 |
| Расстояние между центрами, мм | 1500 |
| Ширина станины, мм | 350 |
| Передняя бабка | |
| Фланец шпинделя | D1-8 |
| Отверстие шпинделя, мм | 80 |
| Конус шпинделя | MT-7 |
| Количество скоростей, шт | 12 |
| Частота вращения, об/мин | 25-1600 |
| Подачи и резьбы | |
| Перемещение верхней части суппорта, мм | 130 |
| Поперечное перемещение суппорта, мм | 316 |
| Размер резцедержателя, мм | 25x25 |
| Количество продольных подач, шт | 35 |
| Диапазон продольных подач, мм/об | 0,059-1,646 |
| Количество поперечных подач, шт | 42 |
| Диапазон поперечных подач, мм/об | 0,020-0,573 |
| Количество метрических резьб, шт | 47 |
| Метрическая резьба, мм | 0,2-14 |
| Количество дюймовых резьб, шт | 60 |
| Дюймовая резьба, TPI | 2-112 |
| Количество диаметральных резьб, шт | 50 |
| Диаметральная резьба, DP | 4-112 |
| Количество модульных резьб, шт | 34 |
| Модульная резьба, MP | 0,1-7 |
| Задняя бабка | |
| Диаметр пиноли задней бабки, мм | 75 |
| Ход пиноли задней бабки, мм | 180 |
| Конус пиноли | MT-5 |
| Двигатели | |
| Мощность главного двигателя, кВт | 7,5 |
| Габаритные размеры | |
| Габаритные размеры станка (ДxШxВ), мм | 2840x1150x1430 |
| Габаритные размеры станка в упаковке (ДxШxВ), мм | 2900x1120x1740 |
| Вес нетто, кг | 2160 |
| Вес брутто, кг | 2550 |
