Детальное описание
Краткая характеристика:
Назначение:

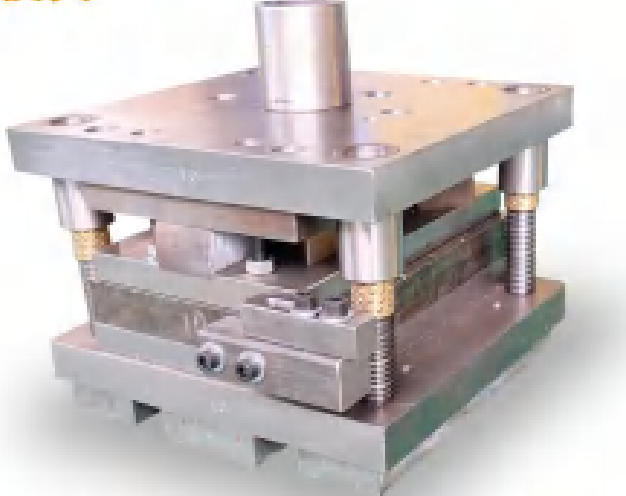

Штамп TDC Corner Code Mould используется для изготовления углов (corner codes) системы TDC-фланцев, применяемых при производстве и сборке прямоугольных воздуховодов.
Устанавливается на механический или гидравлический штамповочный пресс, выполняя формование, пробивку отверстий и резку за одно или несколько рабочих усилий.
Основные технические характеристики:
| Модель | Толщина листа (мм) | Макс. ширина (мм) | Макс. скорость (м/мин) | Макс. вес рулона (кг) | Мощность (кВт) | Вес (кг) | Габариты (Д×Ш×В, мм) |
|---|---|---|---|---|---|---|---|
| MC-20 | 1.8–2.0 | 85 | / | / | 0 | 70 | 320×330×320 |
| MC-25 | 1.8–2.0 | 102 | / | / | 0 | 75 | 320×330×320 |
| MC-30 | 2.0–2.5 | 120 | / | / | 0 | 80 | 350×350×320 |
| MC-35 | 2.5–3.0 | 120 | / | / | 0 | 85 | 380×380×320 |
| MC-40 | 2.5–3.7 | 120 | / | / | 0 | 95 | 400×400×360 |
| MC-50 | 3.0–4.0 | 125 | / | / | 0 | 120 | 460×460×400 |
Особенности:
-

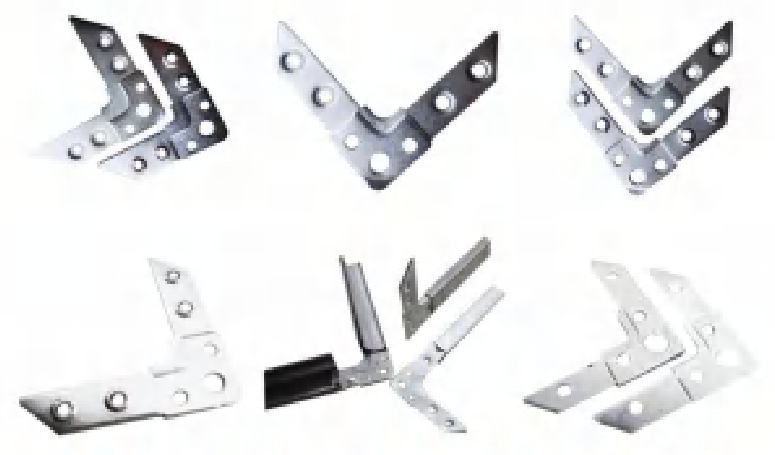

Предназначен для производства углов TDC-фланцев, используемых при соединении прямоугольных воздуховодов.
-
Поддерживает штамповку различных форм углов — стандартных и индивидуальных (по заказу).
-
Работает с оцинкованной или углеродистой сталью толщиной от 1.8 до 4 мм.
-
Изготовлен из высокопрочной инструментальной стали CR12MOV, что обеспечивает долговечность и износостойкость.
-
Совместим с прессами серии J23, JH, QC и другими.
-
Обеспечивает высокую точность и повторяемость геометрии деталей.
