Конвейерный раскройный комплекс для рулонных и листовых материалов GBOS КС1625ТТ-RT-2P
Важным преимуществом комплекса является встроенная система активной проекции, позволяющая оператору легко позиционировать раскладку на настиле, блоках или листовых материалах. Такая технология обеспечивает быстрый запуск работы, рациональное использование сырья и повышает эффективность производственного процесса.

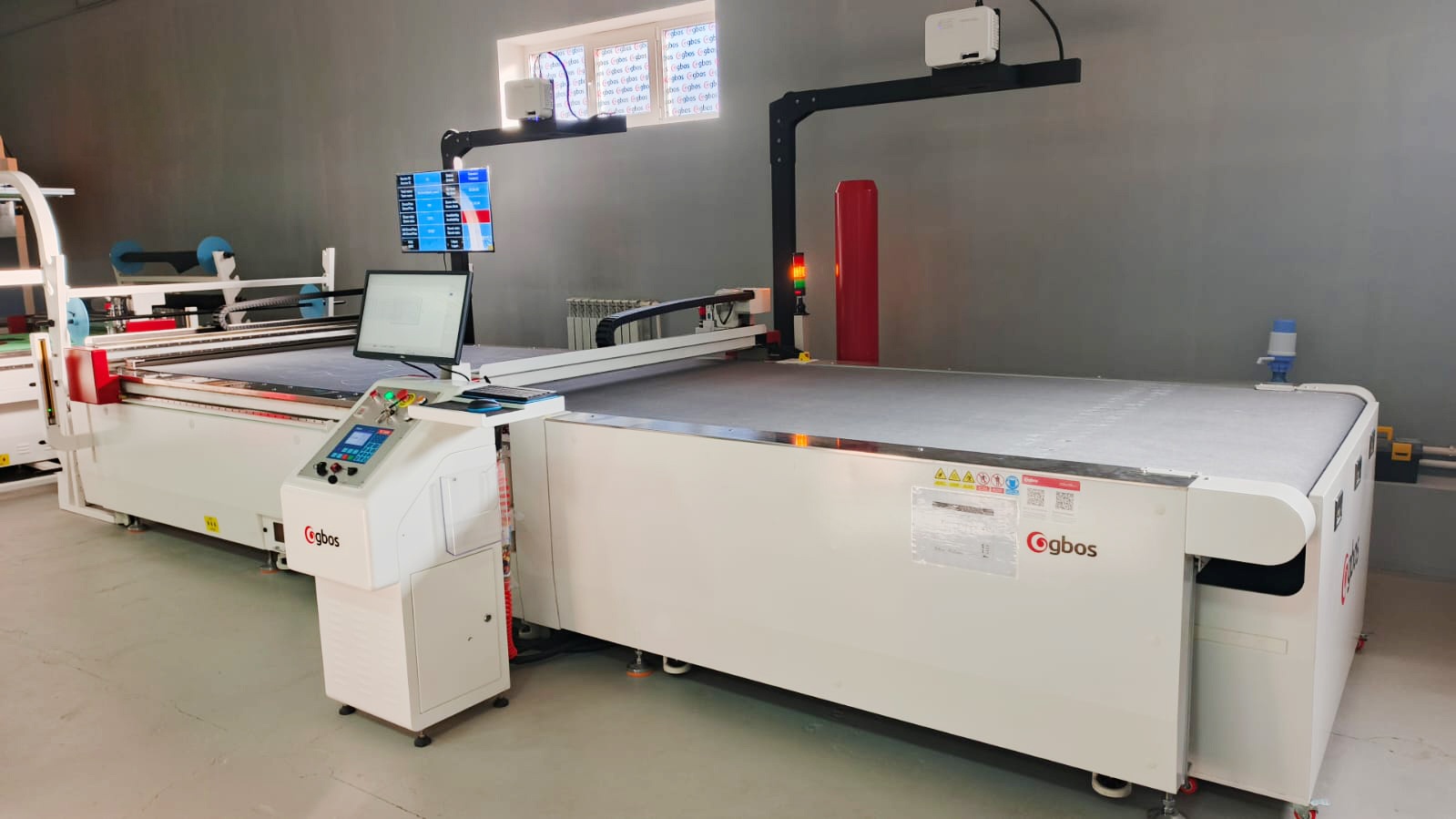

Описание раскройного комплекса GBOS KC1625TT-RT-2P
Многофункциональная двухголовочная конвейерная цифровая система ножевой резки с двумя проекторами — это современное решение для точной и высокопроизводительной обработки рулонных и листовых материалов. Комплекс гарантирует стабильное качество резки даже при работе со сложными геометрическими формами деталей.
Система проста в управлении и безопасна для оператора и обслуживающего персонала.
Управление осуществляется через интуитивно понятный интерфейс с удобными настройками.
В стандартный комплект входит программный модуль GBOS ITS1, который автоматически создаёт оптимальные раскладки для разных типов материалов. Благодаря интеллектуальному алгоритму обеспечивается максимально эффективное использование рабочей площади и снижение расхода сырья.

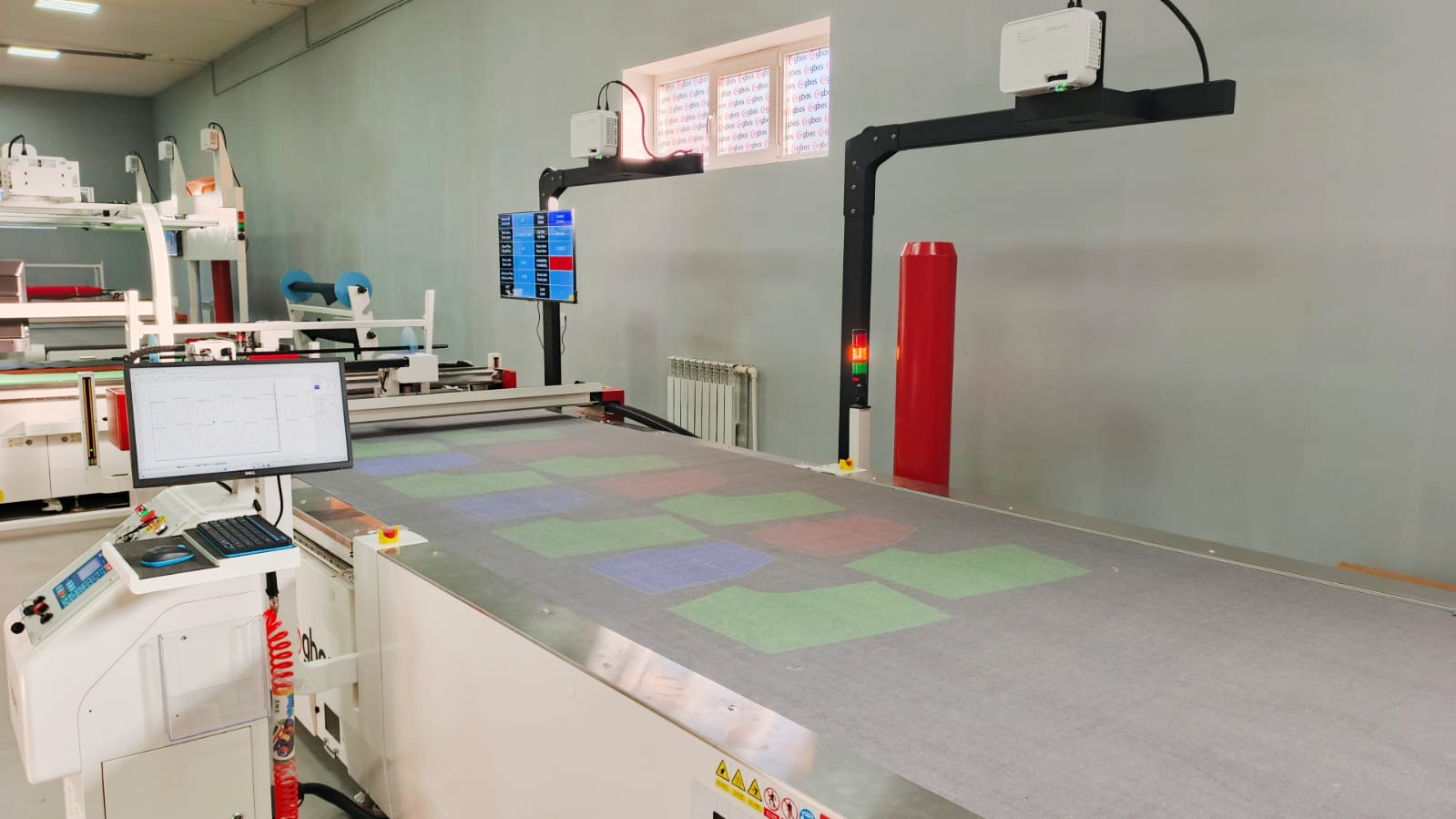

Система активной проекции в рабочей зоне резки предоставляет дополнительные возможности:- позиционирование и корректировка файлов раскладки прямо в зоне резки без необходимости перемещения материала;
- удобное формирование ручных раскладок при работе с натуральной кожей;
- точное позиционирование блоков раскладки на материалы, прошедшие дублировку со сложными формами;
- подготовка и раскрой деталей для образцов и лабораторных тестов.
Комплекс также укомплектован стойкой для 8 рулонов, что позволяет подавать материал напрямую на конвейер без предварительного настила. Это существенно снижает потребность в производственных площадях и рабочей силе.
- 160х250 смРабочая поверхность
- 160х250 см
Съемный конвейер для деталей
- 1650 мм
Фактическая ширина стола
- 50 см.секМах. ускорение по осям
- 18 мм
Max. высота резки (в сжатом виде)
- 80 м.мин
Max. скорость резки
- 300 об.сек
Max. скорость оси Z (осцилляция ножа)
- 24 кВт
Потребляемая мощность (пиковая нагрузка)

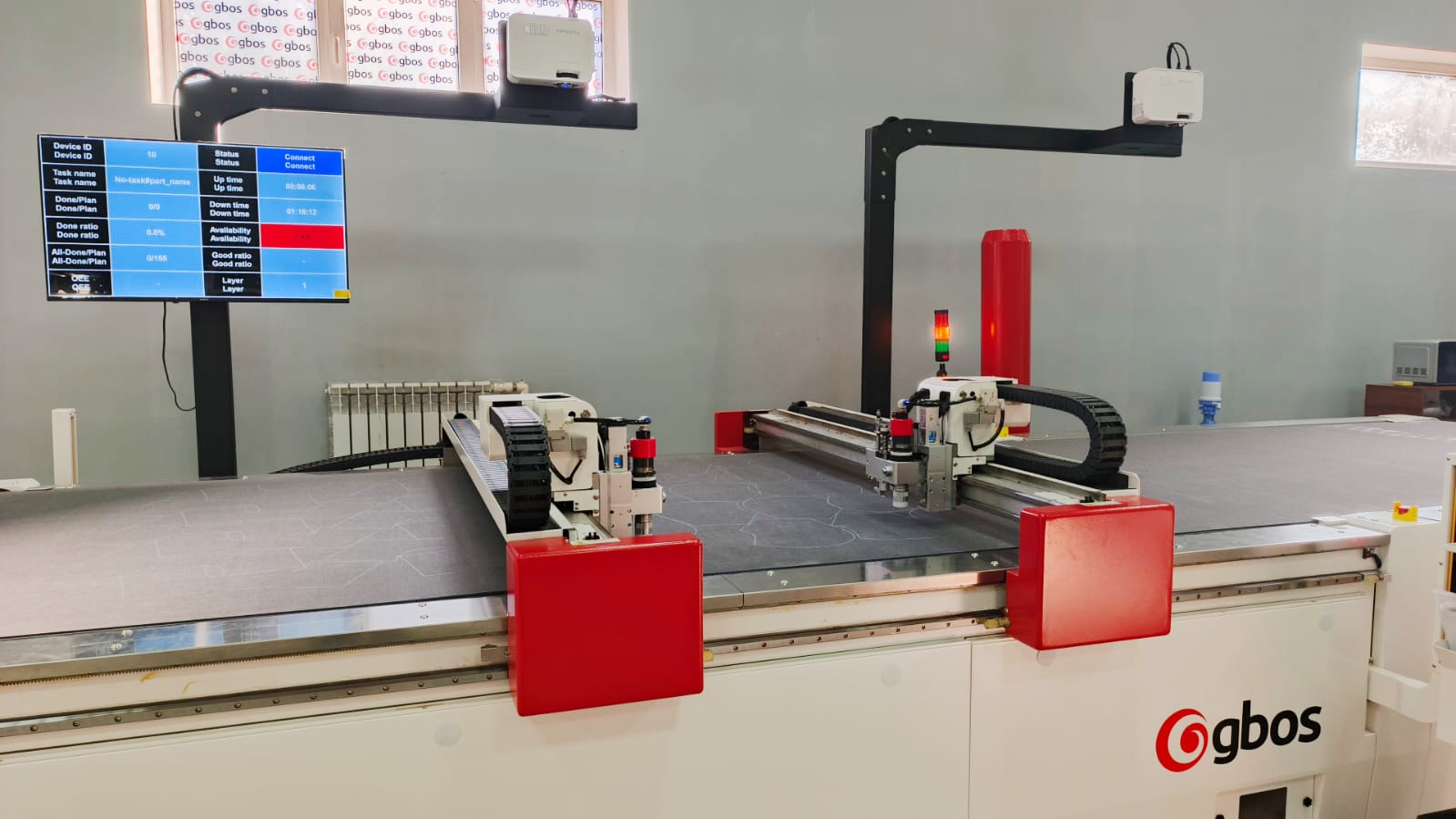

- Две независимые, асинхронныеРАСКРОЙНЫЕ ГОЛОВКИУвеличивают производительность раскройного участка в 4-5 раз, по сравнению с работой на традиционных раскройных комплексах
- Высокочастотные, не требующие заточкиОСЦИЛЛИРУЮЩИЕ НОЖИС частотой колебания до 300 импульсов в секунду, позволяю кроить с минимальным зазором до нуля миллиметров
- Интегрированная системаАВТОРАСКЛАДКИАвтоматическая интеллектуальная система формирования файлов раскладки элементов кроя непосредственно на самом станке

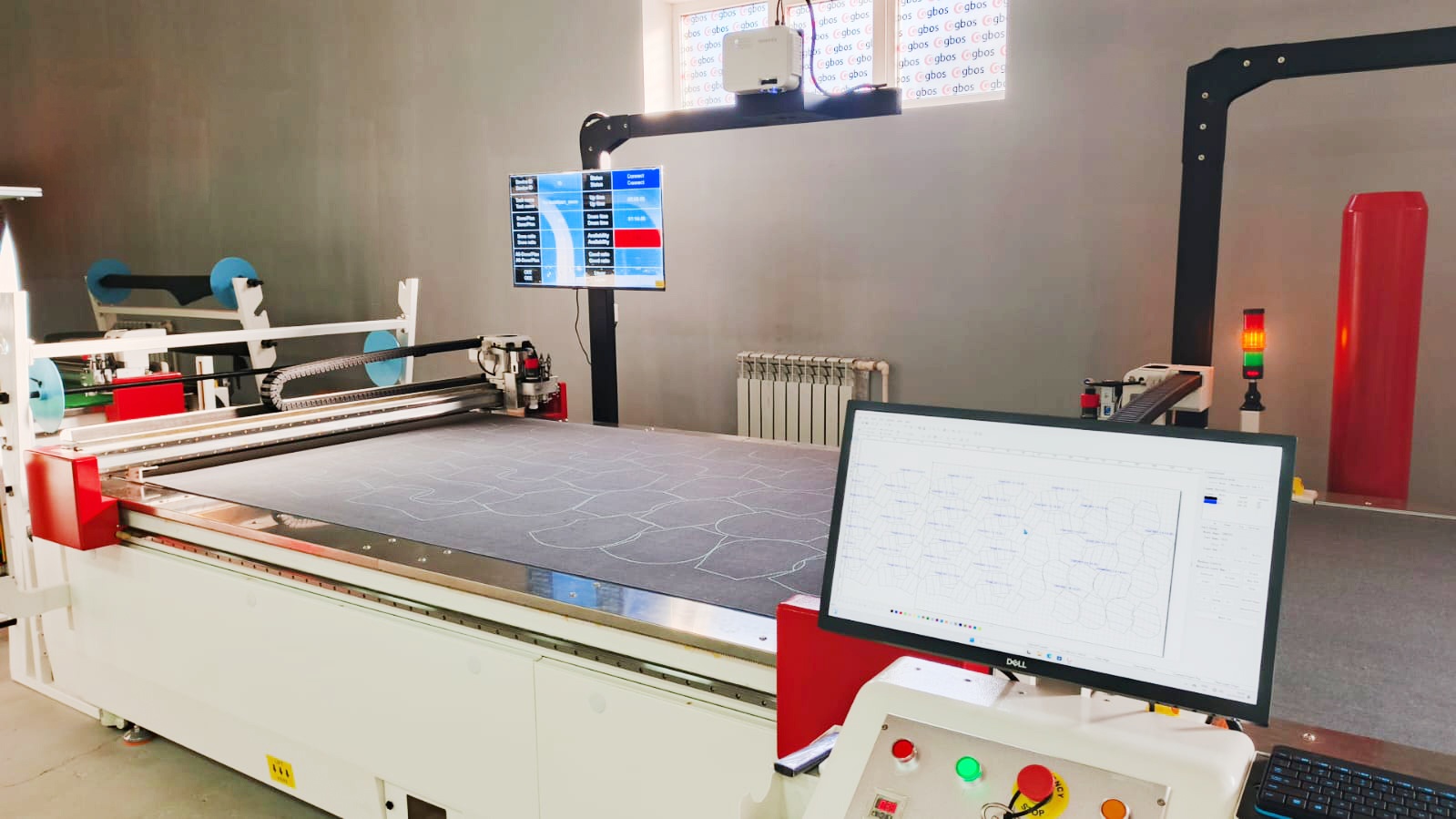

АКТИВНАЯ ПРОЕКЦИИ В ЗОНЕ РЕЗКИ
Также, данная опция проекции позволяет визуально определить разрезанные детали в зоне съёма, для последующей комплектации разрезанной раскладки, без использования физической предварительной напечатанной карты раскладки. Проекция контура разрезанных деталей, имя файла/детали буквенно-цифровой маркировки.
Технические характеристики GBOS KC1625TT-RT-2P
Специализированная пневматическая раскройная головка оснащена высокочастотным вибрирующим ножом с системой динамического баланса, обеспечивающей бесшумную и точную работу
Группа эксцентрических валов служит для предварительного прижатия слоёв материала перед подачей на конвейер окна раскроя, предотвращая смещение и обеспечивая стабильность раскроя
Стойка подачи рулонов — удобная и надёжная система для загрузки и подачи до 8-ми рулонов, для непрерывной работы раскройного комплекса
Реверсное движение конвейерной зоны для резки и сбора деталей, обеспечивающая удобство и точность обработки материалов
Преимущества раскройного комплекса GBOS KC1625TT-RT-2P
- Универсальная система, адаптированная для работы с текстильными и техническими материалами
- Интеллектуальный модуль резки, гарантирующий аккуратность и стабильное качество раскроя
- Высокопроизводительная система для работы с различными типами текстильных и технических материалов
- Удобный интерфейс управления с простыми и понятными настройками
- Дополнительный прижим для надежной подачи рулонных материалов в рабочую зону
- Система точного позиционирования рулонных материалов без смещения
- Регулировка интенсивности вакуума при раскрое разных материалов
- Простота в эксплуатации и повышенная безопасность рабочего места
- Собственное программное обеспечение для раскроя
- Окно раскроя: длина без ограничений/конвейерный тип станка
- Метод раскроя: ножевой однослойный и многослойный раскрой
- CAD&CAM/Обмен данными: интернет связь/USB карта памяти
- Моторный привод CNC системы: PANASONIC (Япония)
- Пневматическая система станка: SMC (Япония)
ITS Встроенная система работы с файлами раскладок
- Интеллектуально гибкая система встроенного модуля в управляющую программу раскройного комплекса от компании GBOS - эксплуатация и контроль расхода разрезаемых материалов
- Способность формирования общего производственного задания раскройного участка, корректировка положения деталей в раскладки с учетом особенностей материла, разделение лекал больших размеров в разные окна раскроя без смещения и тд.
GBOS ITS1 Встроенная система работы с файлами раскладок
- Автоматическая система скорости прохождения радиусов и кривых линий без нагрузки на режущий инструмент для предотвращения искривления и «зарезания» соседних деталей
- Настройка различных типов и глубины рассечек
- Возможность резки с нулевыми зазорами
Система стабилизации по осям "4WD"
- Стабильная система перемещения раскройной головки и портала по осям X и Y
- Два приводных двигателя на каждую ось Y, для более точного позиционирования и жесткой стабилизации каждого портала, позволяющие делать резку с высокой точностью при максимальных нагрузках и высоких скоростях работы
Система IoT system (Интернет вещей)
Независимые вакуумные зоны
- Автоматическое разделение зон вакуума по стратегии раскроя: автоматическое переключение положения всасывания в соответствии с положением графика раскроя деталей в раскладке
- Вакуумная плита из авиационного алюминия: толщиною плиты 40 мм и стенок плиты 3 мм
- Точность поверхности платформы +/- 0,01 мм
Система линейного перемещения по осям
Система проецирования деталей раскладки "2Р"
Цельно сваренная конструкция основной рамы раскройного комплекса
Дополнительный механизм продвижения настила
Барьеры безопасности оператора
8-уровневая подающая стойка для рулонов
- Компактная система подачи материалов на конвейер раскройного комплекса
- Одновременная подача с 8 рулонов
- Механическая регулировка положения рулонов на вращающихся валах
- Устройство для предотвращения разматывания рулонов под своим весом
Специальная направляющая подачи рулонов
