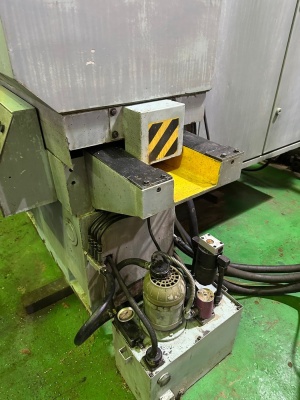

Плоскошлифовальный станок 3Л722В - Продам в Москве

Наименование параметра

3Л722В

Основные параметры

Класс точности по ГОСТ 8-82

В

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм

800 х 320 х 400

Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм

800 х 320 х 280

Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм

50 х 40 х 3

Расстояние от оси шпинделя до зеркала стола, мм

210..625

Наибольшая масса изделий обрабатываемых на столе, кг

600

Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг

400

Рабочий стол станка

Размеры рабочей поверхности стола (длина х ширина), мм

800 х 320

Размеры поверхности электромагнитной плиты (длина х ширина), мм

Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм

Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин

3..35

Шлифовальная бабка

Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм

Размеры шлифовального круга (внутренний диаметр/ высота), мм

Размеры шлифовального круга по ГОСТ 2424-75

ПП450х80х203

Число оборотов шлифовального круга в минуту

1460

Наибольший допустимый крутящий момент на шпинделе, кгс*м

Наибольшая скорость шлифования, м/с

34,4

Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр)

Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм

430

Цена деления лимба поперечного перемещения шлифовальной бабки, мм

Поперечное перемещение шлифовальной бабки на один оборот лимба, мм

Ускоренное поперечное перемещение шлифовальной бабки, м/мин

1,2

Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин

Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход

1..60

Наибольшее вертикальное перемещение шлифовальной бабки, мм

415

Цена деления лимба вертикального перемещения шлифовальной бабки, мм

0,002

Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм

0,2

Автоматические вертикальные подачи шлифовальной бабки, мм

0,002..0,128

Скорость вертикального ускоренного перемещения, м/мин

0,2

Привод и электрооборудование станка

Количество электродвигателей на станке

13

Электродвигатель шпинделя шлифовальной бабки (М1), кВт

11

Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт

4

Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт

0,09

Электродвигатель насоса системы смазки (М4), кВт

0,25

Электродвигатель привода механизма правки круга (М5), кВт

0,09

Электродвигатель насоса системы охлаждения (М6), кВт

0,75

Электродвигатель магнитного сепаратора (М7), кВт

0,12

Электродвигатель фильтра транспортера (М8), кВт

0,09

Электродвигатель регулировки дросселя скорости движения стола (М9) (гидростанция), кВт

Электродвигатель насоса охлаждения масла (М10) гидростанция, кВт

1,1

Электродвигатель вертикального ускоренного перемещения шлифовальной бабки (М12), кВт

0,6

Электродвигатель привода поперечной подачи стойки (М13), кВт

0,75

Электродвигатель вертикальной подачи шлифовальной бабки (М14), кВт

шаговый

Электродвигатель насоса откачки утечек, кВт

нет

Общая установленная мощность всех электродвигателей, кВт

18,25

род тока питающей сети

50Гц, 380 В

Габариты и масса станка

Габарит станка (длина х ширина х высота), мм

4810 х 2660 х 2660

Масса станка, кг

7000
