Координатно- расточный Mitsui Seiki TYPE JBD Б/У - Продам в Санкт-Петербурге

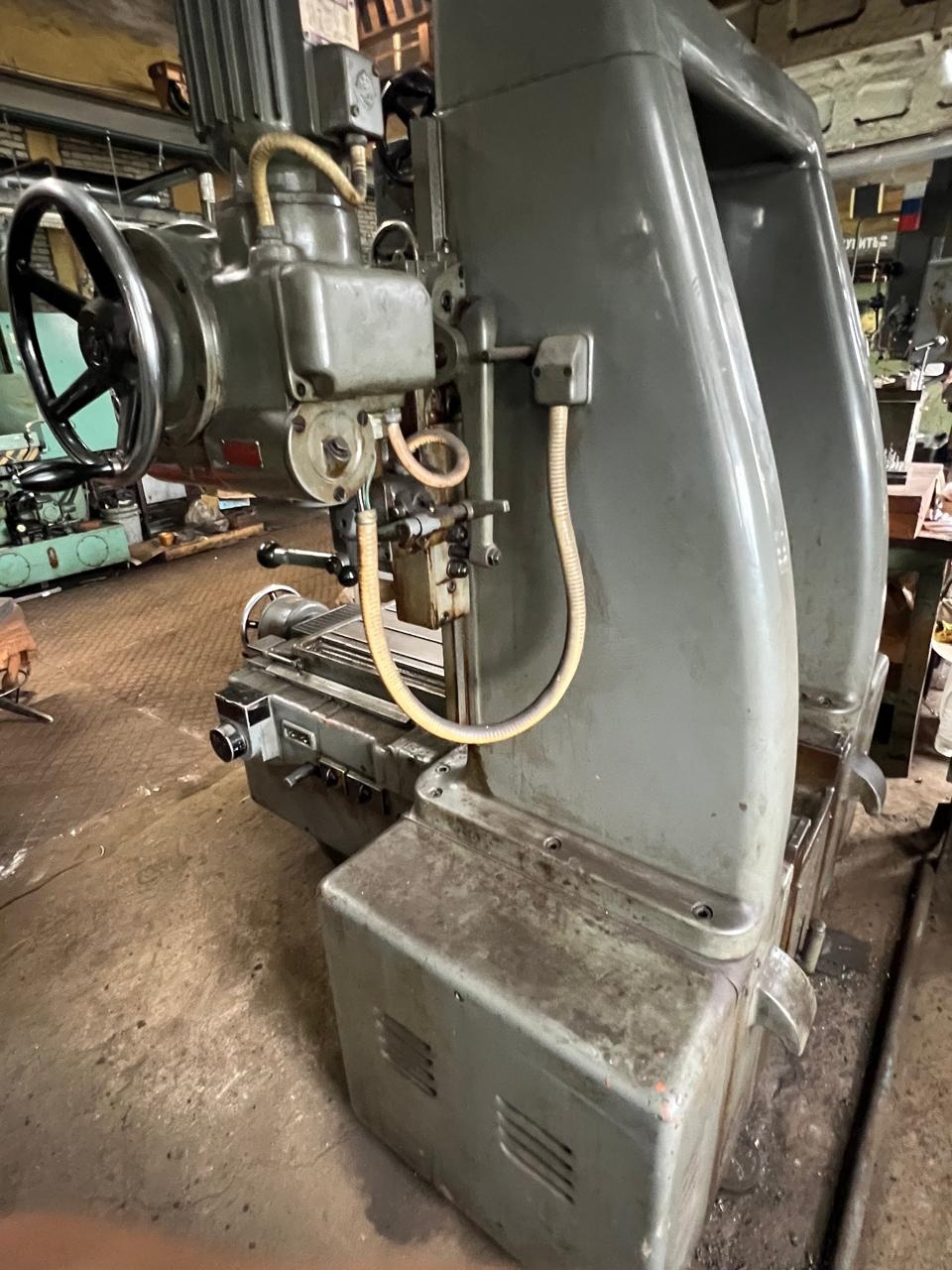

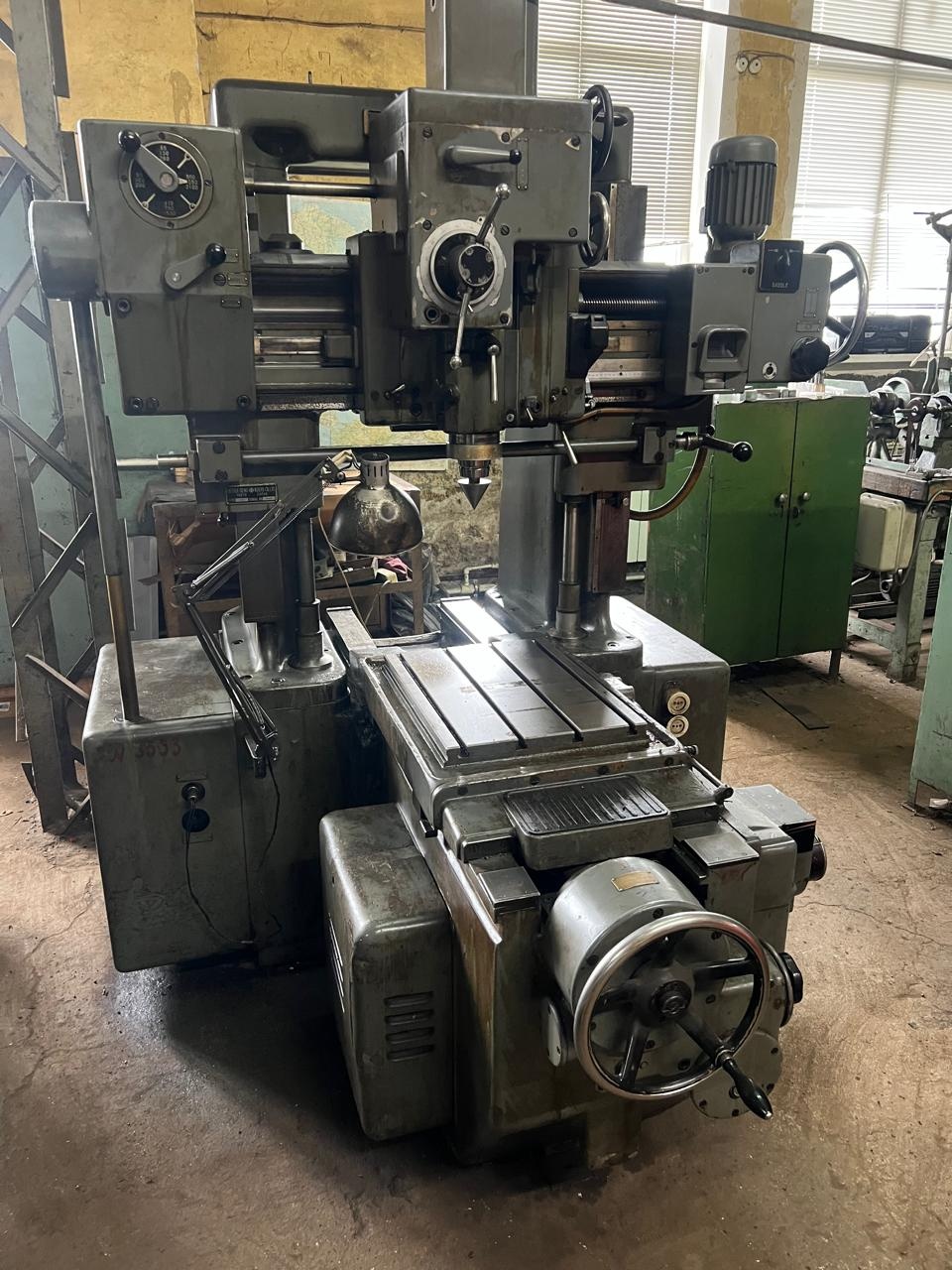

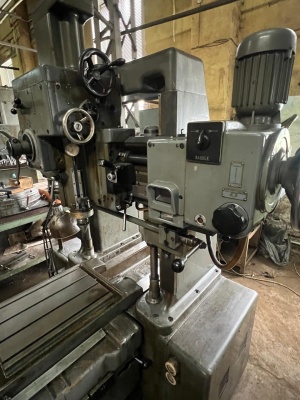

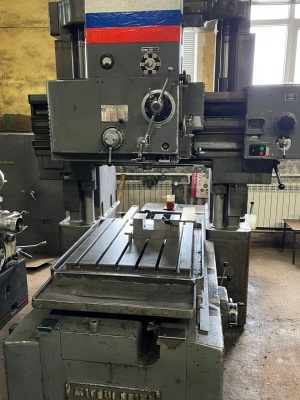

Координатно- расточный Mitsui Seiki TYPE JBD, 1963 г. в.

Подключен. Проверка в работе. Идеальное состояние.

Класс точности ГОСТ 8-82 С

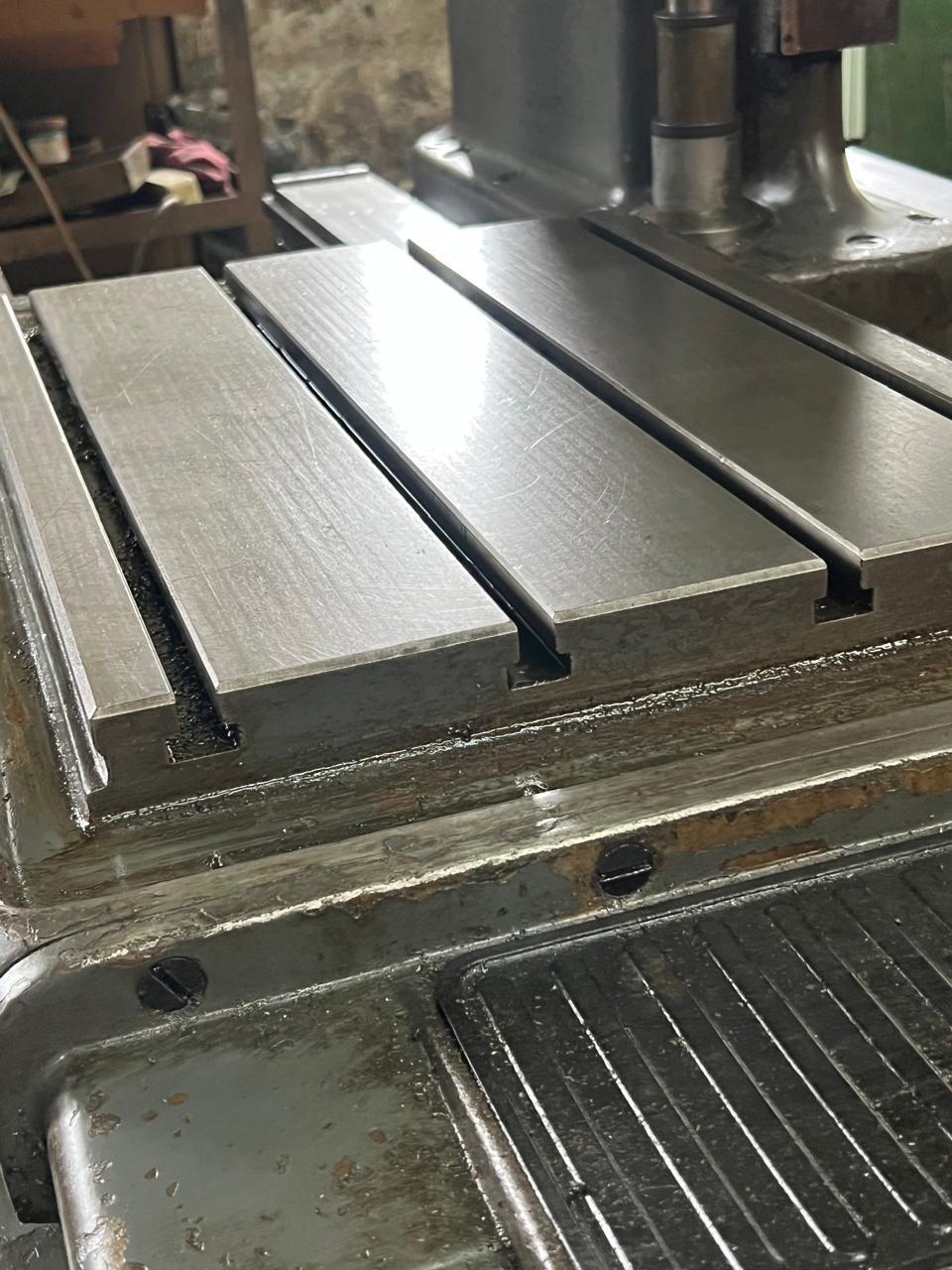

Рабочая поверхность стола (длина х ширина) , мм 520х380

Число Т-образных пазов, шт. 4

Ширина паза, мм 12

Расстояние между пазами, мм 106

Наибольший поперечный ход шпиндельной бабки, мм 350

Наибольший продольный ход стола, мм 500

Наибольший ход гильзы шпинделя, мм 150

Наибольший вертикальный ход поперечины, мм 550

Расстояние от торца шпинделя до рабочей поверхности стола (мин./макс.) , мм 0/520

Пределы частоты вращения шпинделя, об/мин. 40-2100

Рабочие подачи шпинделя (6 ступеней) , мм/об 0,025; 0,04; 0,06; 0,10; 0,18; 0,26

Скорость рабочего перемещения стола и шпиндельной бабки, мм/мин. 5-350

Скорость быстрого перемещения стола и шпиндельной бабки, мм/мин. 700

Наибольший диаметр сверления в стали, мм 25

Наибольший диаметр растачивания, мм 100

Конус шпинделя по ГОСТ 24644-81 Морзе 3

Конусность наружного конуса 7: 24

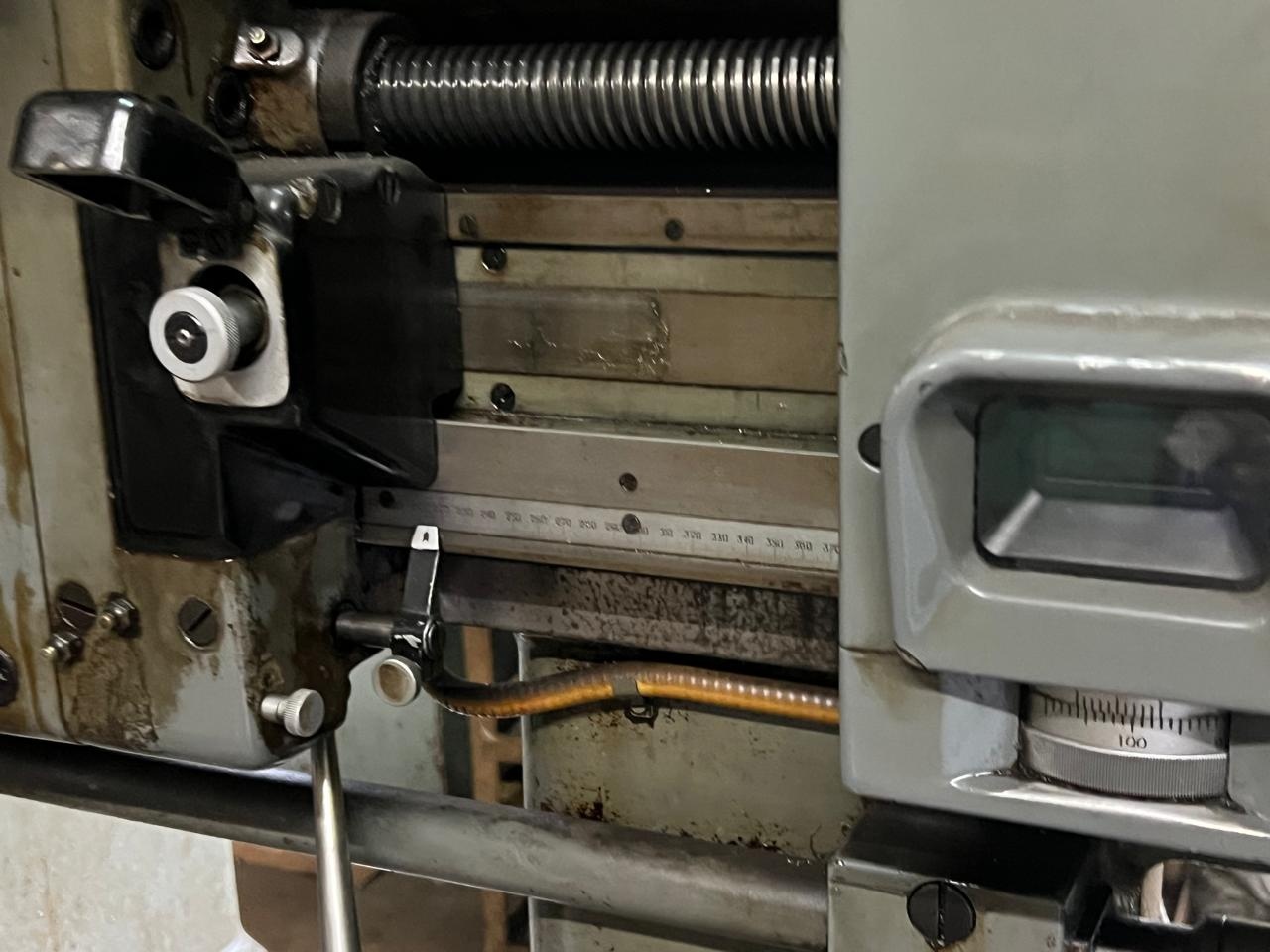

Дискретность отсчета координат по осям X, Y, мм 0,001

Точность установки координат (X, Y) , мм 0,003

Точность межосевых расстояний обработанных отверстий, мм 0,004

Допускаемая масса обрабатываемого изделия, кг 400

Габариты станка Дх Шх В, мм 1950х1800х2285

Масса станка, кг 2600
