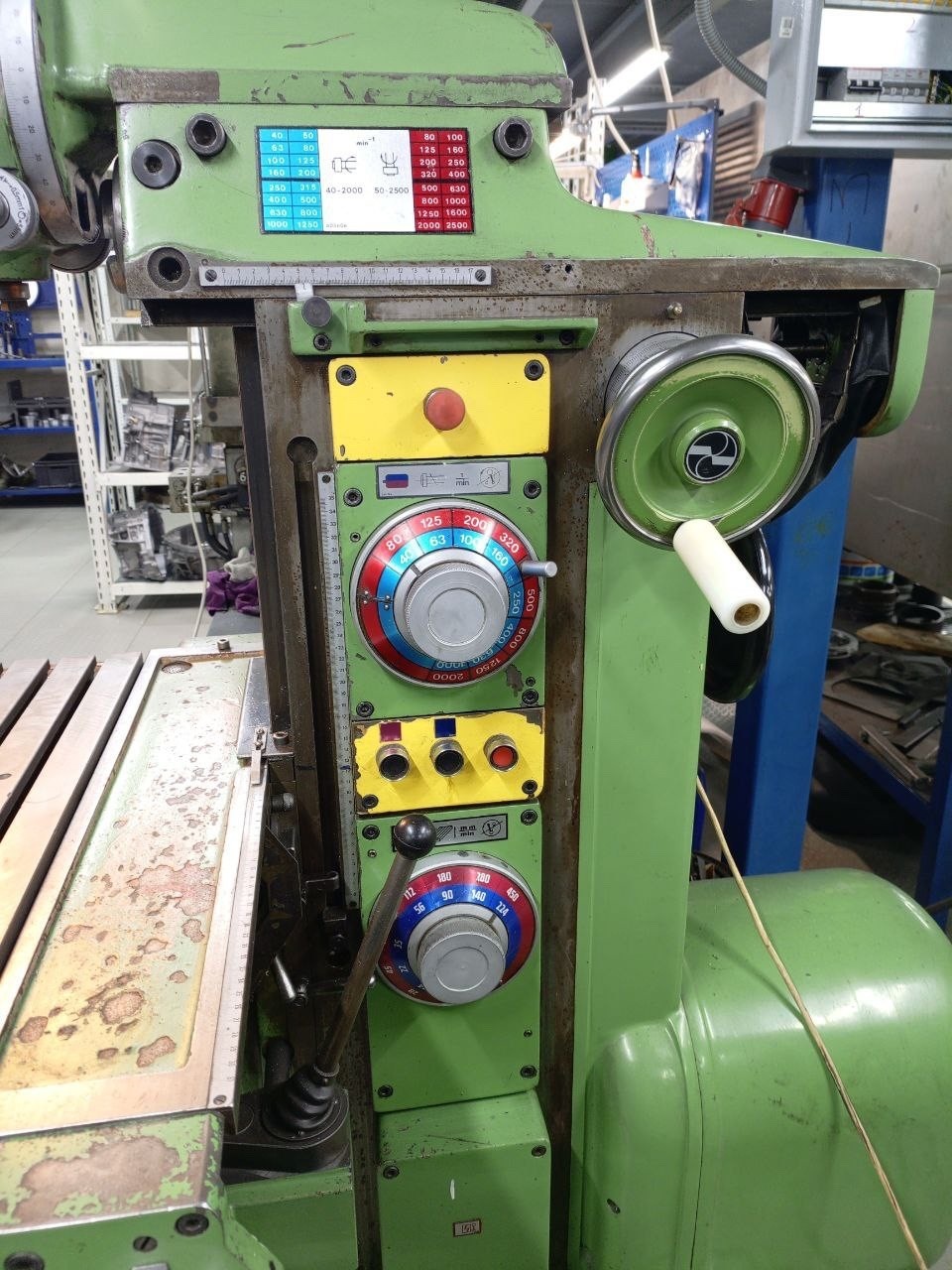

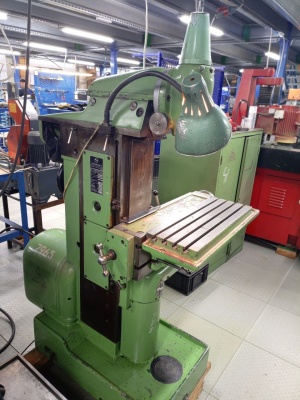

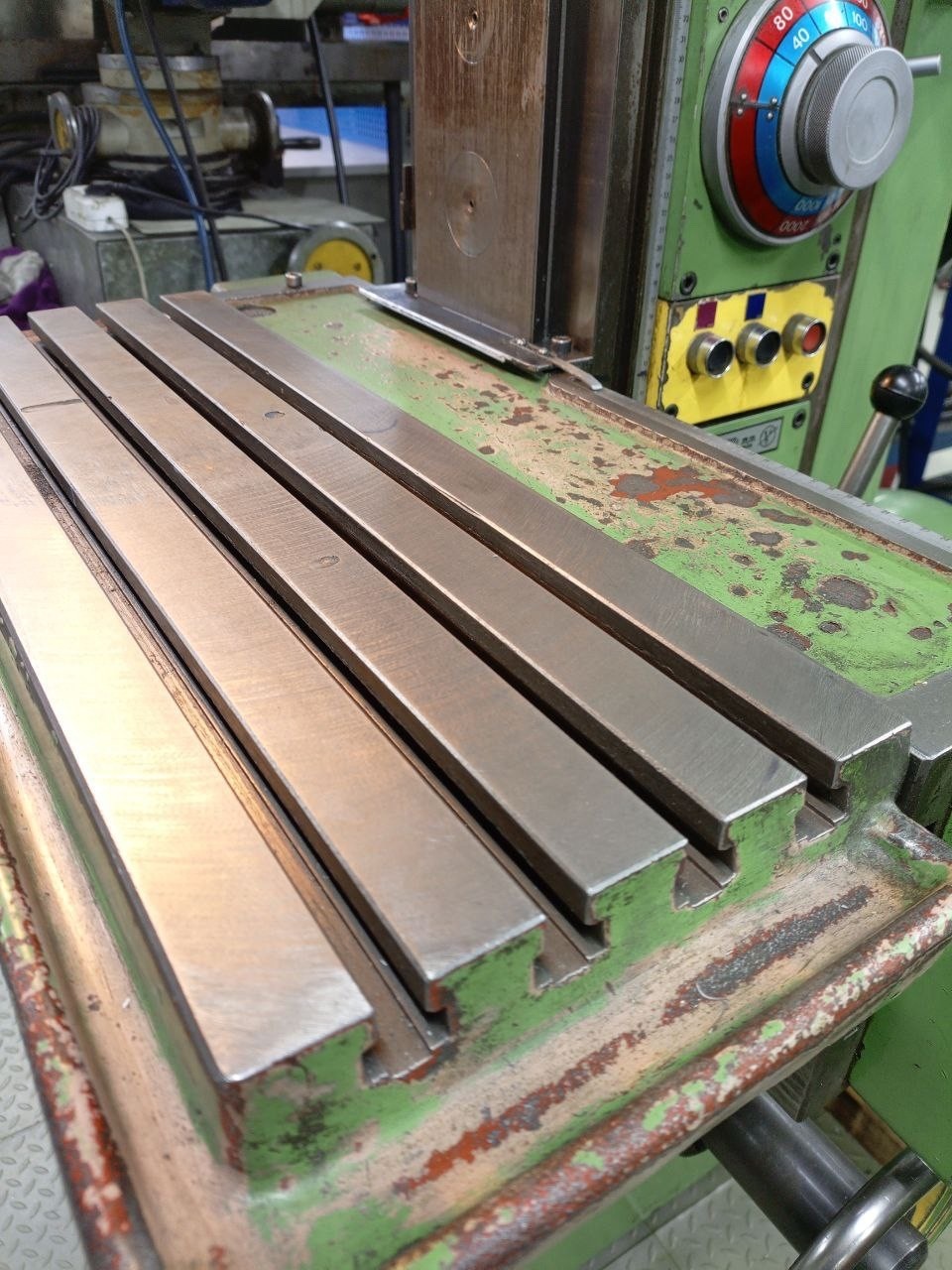

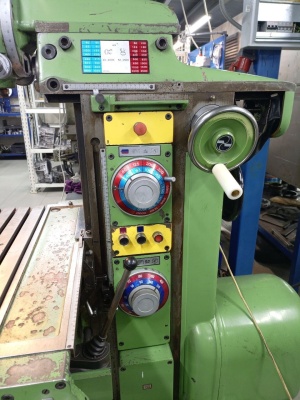

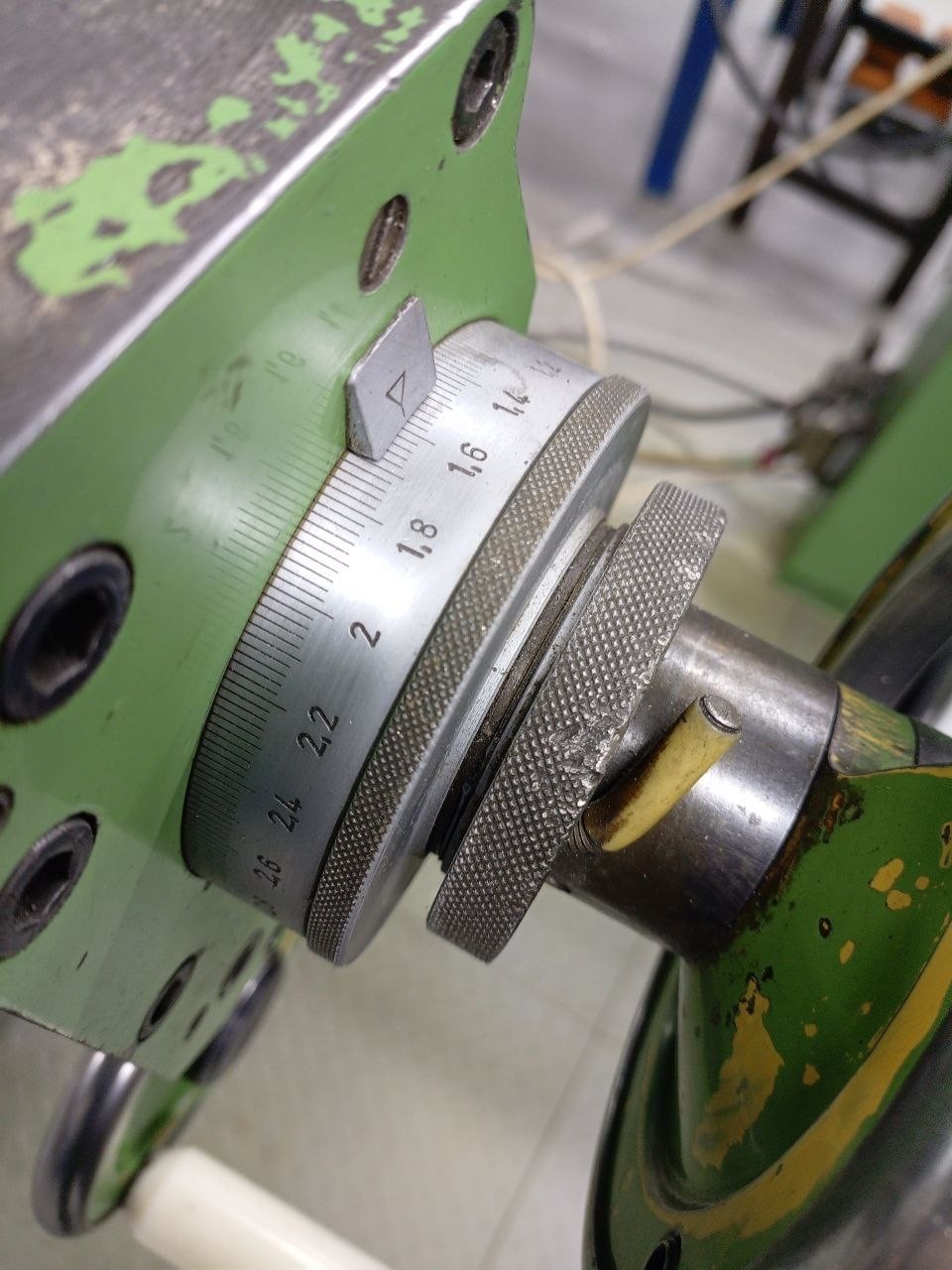

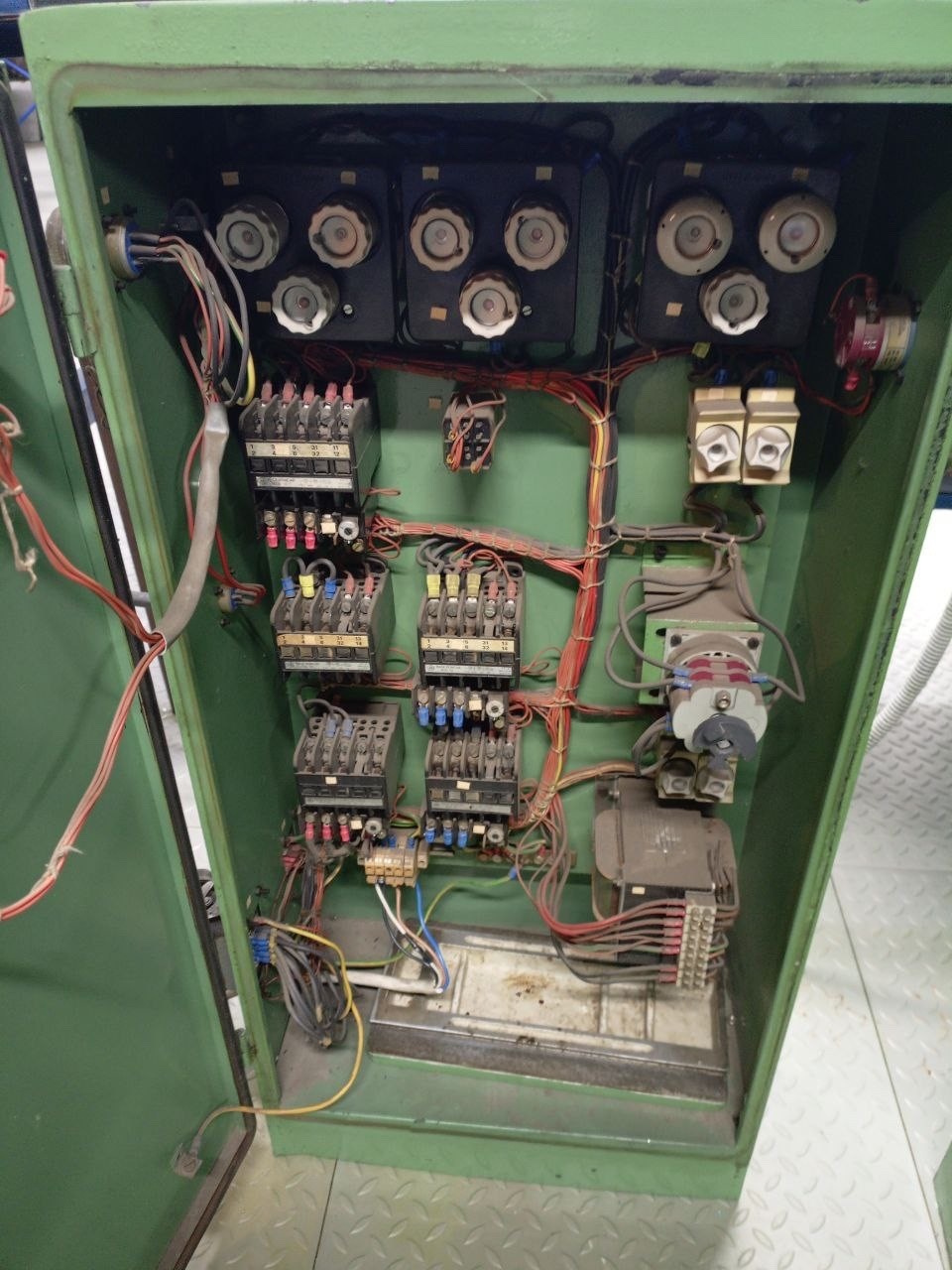

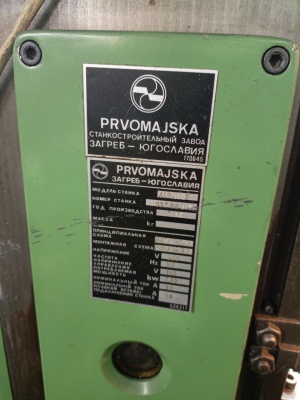

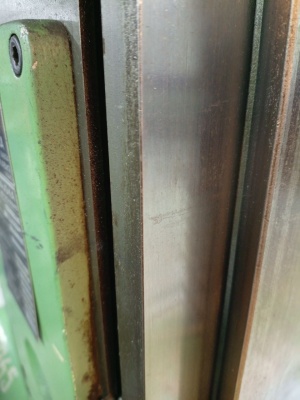

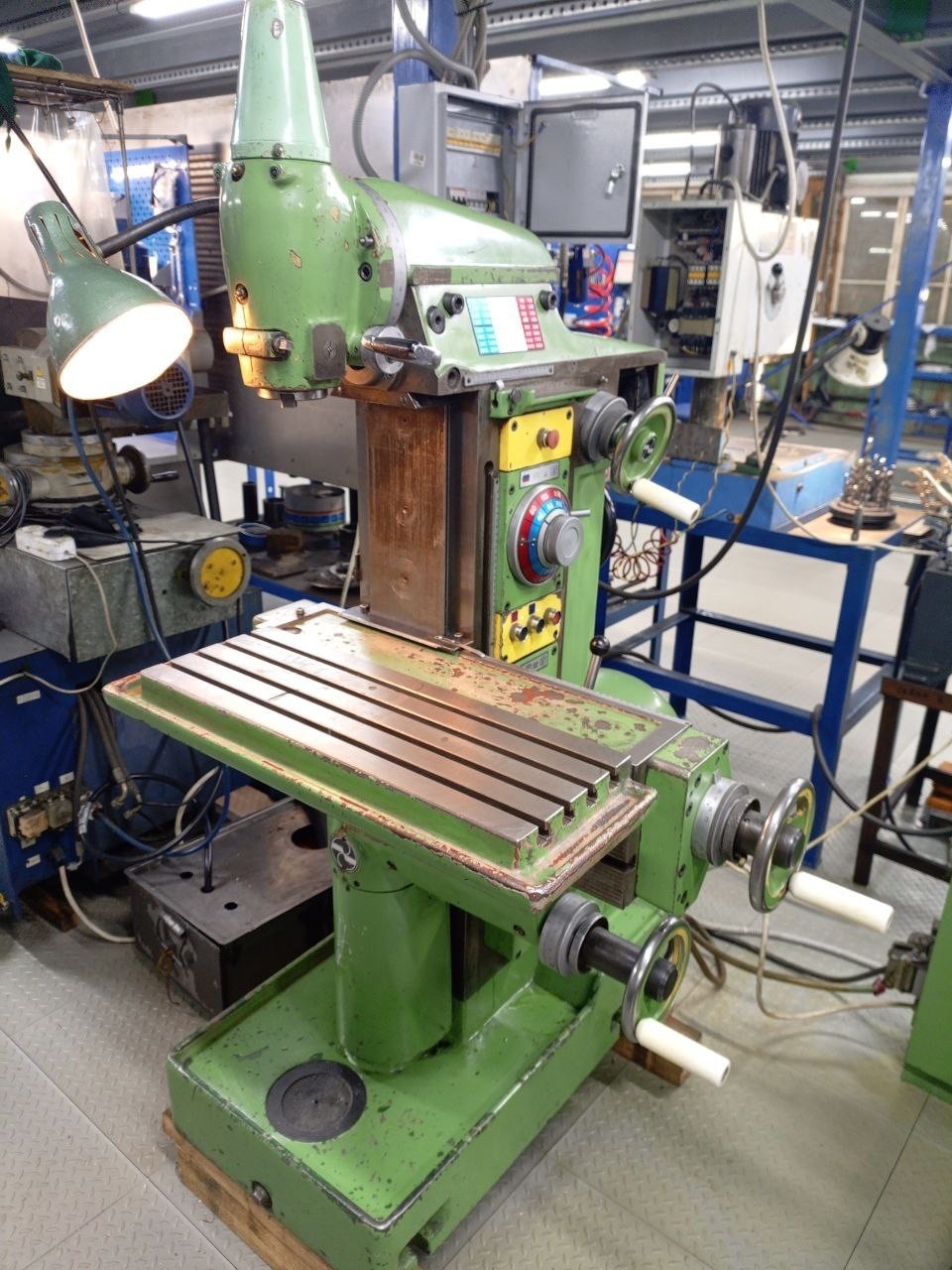

Прецизионный Широкоуниверсальный фрезерный станок (аналог СФ-676) ALG-100E - Продам
Детальное описание
В продаже Токарный винторезный станок повышенной точности TOS sv18ra. РМЦ 1250 мм. Станок из НИИ, в отличном техническом состоянии, в комплекте с двумя люнетами, оснащён конусной линейкой. С проверкой в работе.
Технические характеристики TOS sv18ra
| Наименование параметра | SV18RA |
| Основные параметры | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 400 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 220 |
| Наибольший диаметр обработки в неподвижном люнете, мм | |
| Наибольший диаметр обработки в подвижном люнете, мм | |
| Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 710, 1000, 1250, 1400 |
| Наибольшая масса заготовки, обрабатываемой в патроне, кг | 500 |
| Наибольшая масса заготовки, обрабатываемой в центрах, кг | 1500 |
| Шпиндель | |
| Диаметр сквозного отверстия в шпинделе, мм | 47 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 45 |
| Число ступеней частот прямого вращения шпинделя | 24 |
| Частота вращения шпинделя в прямом направлении, об/мин | 12,5..2000 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Частота вращения шпинделя в обратном направлении, об/мин | 19..2420 |
| Размер внутреннего конуса в шпинделе | Морзе 6 |
| Передний конец шпинделя | 6К |
| Диаметр планшайбы, мм | |
| Диаметр зажимного патрона, мм | |
| Диаметр поводкового патрона, мм | |
| Суппорт. Подачи | |
| Наибольшее перемещение продольной каретки суппорта, мм | 640, 930, 1330 |
| Наибольшее перемещение поперечной каретки суппорта, мм | 250 |
| Число продольных ступеней подач | 49 |
| Пределы рабочих подач продольных, мм/об | 0,07..4,16 |
| Число ступеней поперечных подач | 49 |
| Пределы поперечных рабочих подач, мм/об | 0,035..2,08 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 3,4 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 1,7 |
| Количество нарезаемых резьб метрических | 44 |
| Пределы шагов метрических резьб, мм | 1..192 |
| Количество нарезаемых резьб дюймовых | 38 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 24..2 |
| Количество нарезаемых резьб модульных | 20 |
| Пределы шагов модульных резьб, модуль | 0,5..48 |
| Количество нарезаемых резьб питчевых | 37 |
| Пределы шагов нарезаемых резьб питчевых | 96..1 |
| Резцовые салазки | |
| Наибольшее перемещение резцовых салазок, мм | 140 |
| Перемещение резцовых салазок на одно деление лимба, мм | |
| Наибольший угол поворота резцовых салазок, град | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° |
| Наибольшее сечение державки резца, мм | 25 х 25 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | 25 |
| Число резцов в резцовой головке | 4 |
| Задняя бабка | |
| Диаметр пиноли задней бабки, мм | |
| Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 150 |
| Перемещение пиноли на одно деление лимба, мм | 0,1 |
| Величина поперечного смещения корпуса бабки, мм | ±15 |
| Электрооборудование | |
| Количество электродвигателей на станке | 4 |
| Электродвигатель главного привода, кВт | 10 |
| Электродвигатель быстрых перемещений, кВт | 0,8 |
| Электродвигатель гидростанции, кВт | 1,1 |
| Электродвигатель насоса охлаждения, кВт | 0,125 |
| Насос охлаждения (помпа) | ПА-22 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота) (РМЦ = 1000), мм | 2812 х 1166 х 1324 |
| Масса станка (РМЦ = 1000), кг | 2140 |
Остались вопросы, звоните +7(958)762-88-23
