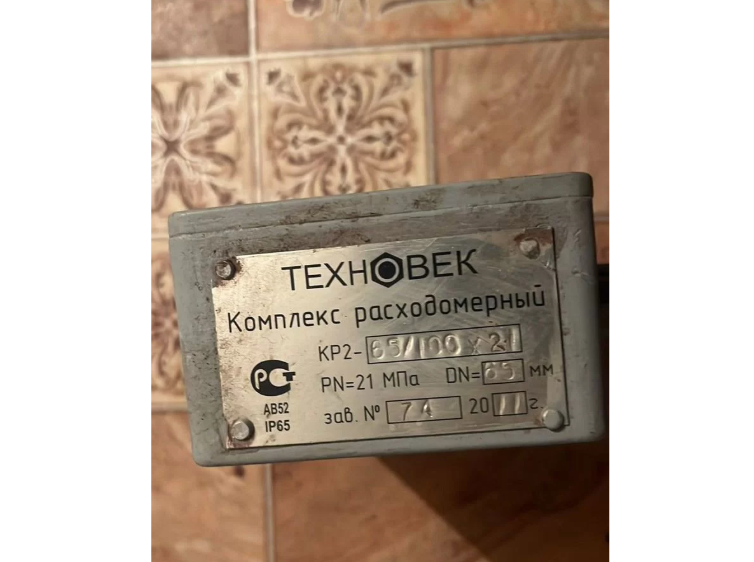

Комплекс расходомерный кр2-65/100х21, Техновек - Продам в Екатеринбурге

Назначение и возможности

Измерение объемного расхода жидкостей, преимущественно нефтепромысловых сточных вод системы ППД, с выводом информации

на индикатор и телеметрию через импульсный выход или интерфейс «485».

Принцип действия

Измерение ЭДС, индуцированной магнитным полем в электропроводящей жидкости, пропорциональной средней скорости потока

жидкости. Датчик расхода преобразует расход жидкости в последовательность электрических импульсов, «ценой» импульса

0,001м?, 0,01м?, 0,1м?, 1м?, по требованию заказчика формат может быть изменен. Длина линии связи между датчиком и

системой телемеханики до 300 м.

Особенности

* Широкий диапазон рабочих давлений (Р до 21 МПа)

* Измерение агрессивных, абразивных и вязких жидкостей

* Работа в условиях повышенной загазованности

* Работа при высокой неоднородности потока жидкости, вблизи изгибов трубопровода, дросселей, обратных клапанов и задвижек

* Отсутствие в проточном тракте датчика элементов конструкции, перегораживающих поток. Потери давления не превышают потерь

в трубопроводе эквивалентной длины.

* Первичный прибор объединен с вторичным в одном корпусе

Технические характеристики:

Применимость нефтедобывающая отрасль (системы поддержания пластового давления), водоводы технологического

назначения и городского коммунального хозяйства

Принцип измерения измерение ЭДС в электропроводной жидкости

Измеряемые среды жидкость

Диаметр 32…100 мм

Материал смачиваемых элементовэлектроды: нержавеющая сталь 12Х18Н10Т

Измеряемые параметры объемный расход

Погрешность измерениядо ± 3%

Дипазон измерения 0,4…300 м3/ч

Динамический диапазон 1:30

Диапазон рабочего давления до 21 Мпа

Рабочая температура - 0...+60°С

Температура окружающей среды - 40...+60 °С

Степень пылевлагозащиты IP65

Наличие дисплея/характеристик ЖК-дисплей - опция

Выходные сигналы

• импульсный выход;

• цифровой сигнал в стандарте интерфейса RS485

Протоколы передачи данных

Источник питания постоянный ток 24 В; потребляемая мощность 7 Вт

Взрывозащита 2ExmanAIIT4 Х

Интервал между поверками 3 года

Номер сертификата Утверждения типа СИ/номер в ГРСИ свидетельство №38444/номер в ГРСИ 27870

Особенности

• широкий диапазон рабочих давлений;

• измерение агрессивных, абразивных и вязких жидкостей;

• работа в условиях повышенной загазованности;

• работа при высокой неоднородности потока жидкости, вблизи изгибов трубопровода, дросселей, обратных клапанов и задвижек;

• отсутствие в проточном тракте датчика элементов конструкции, перегораживающих поток. Потери давления не превышают потерь

в трубопроводе эквивалентной длины;

• первичный прибор объединен с вторичным в одном корпусе

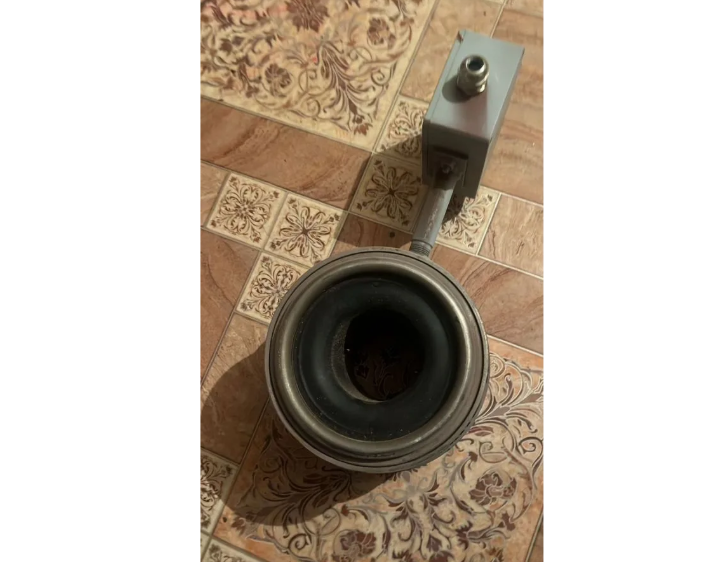

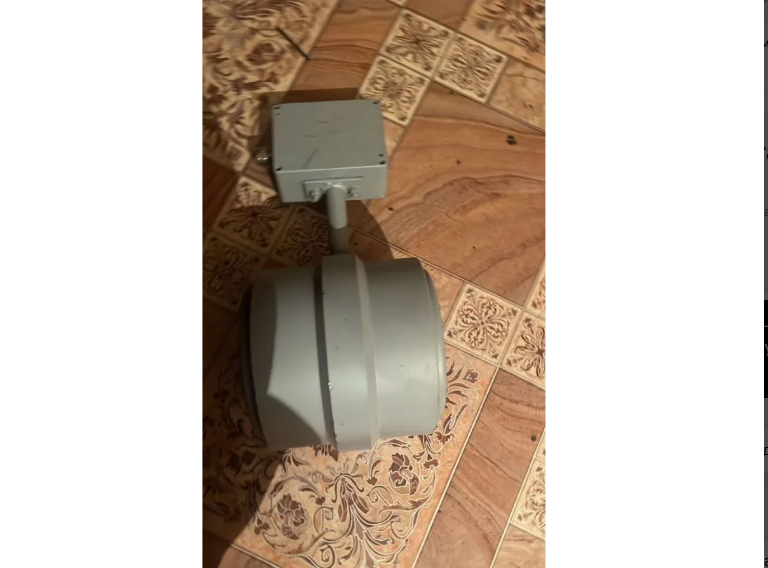

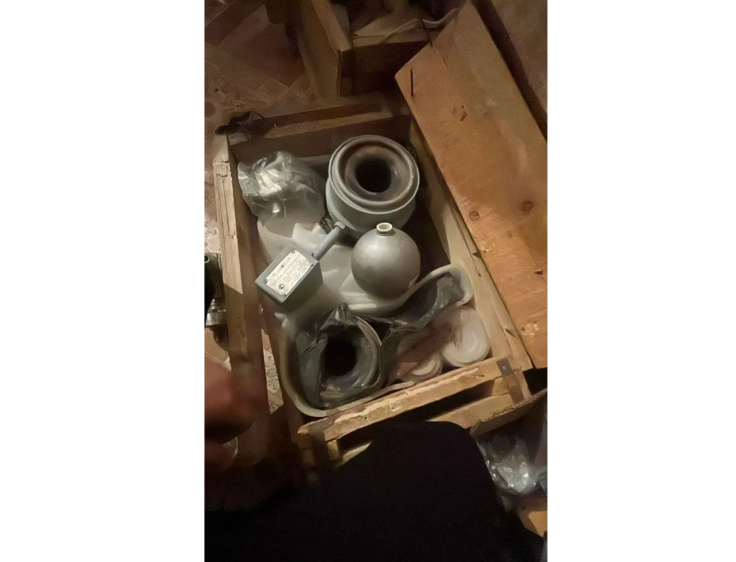

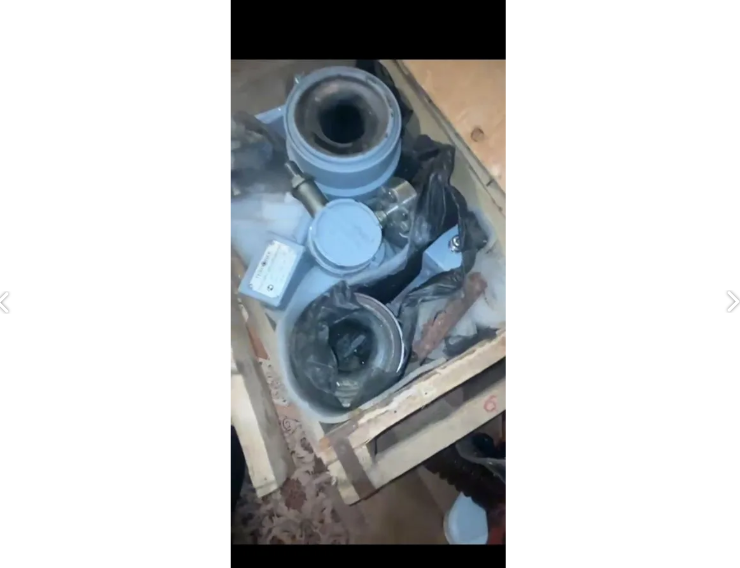

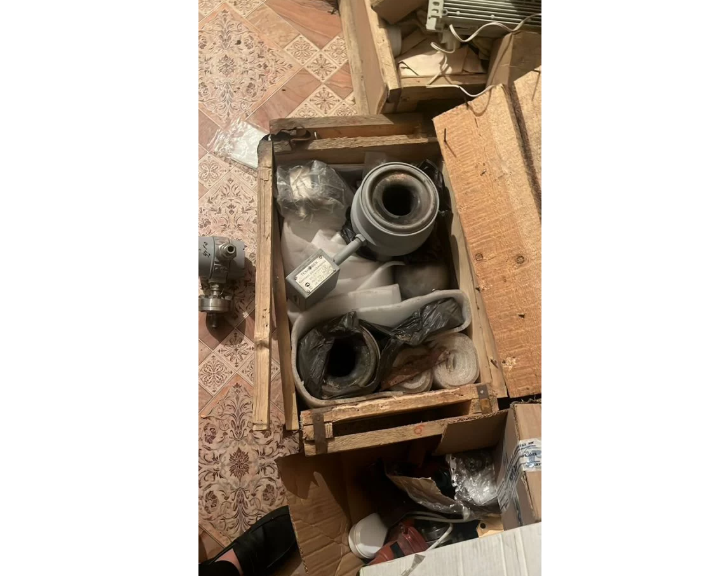

Состояние: новые, с хранения 2011 г. Произведено в России.

Кол-во: 2 комплекта
