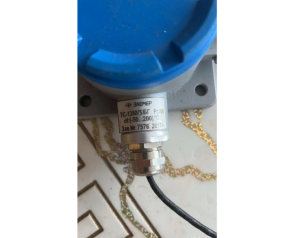

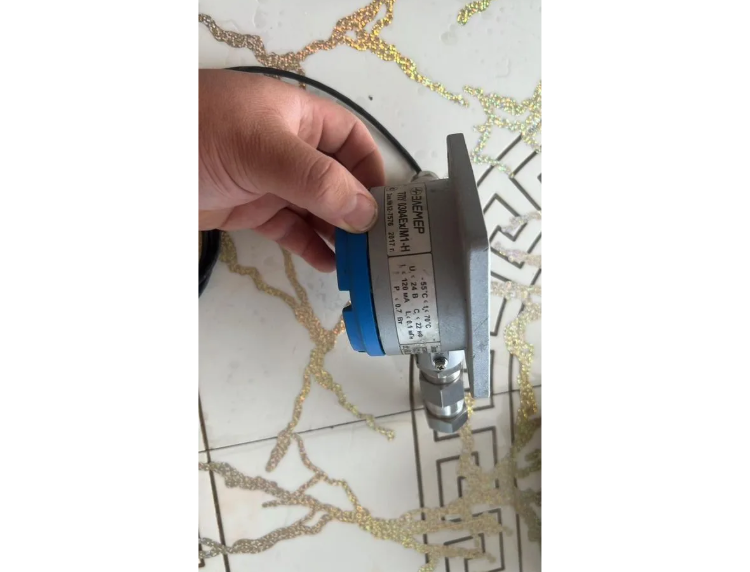

Термопреобразователь тпу 0304Ex/M1-H, Элемер - Продам в Екатеринбурге

Термопреобразователи универсальные ТПУ 0304 предназначены для измерения и непрерывного преобразования

температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного

тока 4…20 мА и (или) в цифровой сигнал на базе HART-протокола.

Выпускаются в соответствии с техническими условиями ТУ 4227-062-13282997-04. Термопреобразователи

применяются в различных технологических процессах в промышленности и энергетике. В состав термопреобразователей

универсальных ТПУ 0304 входят:

первичный преобразователь (ПП):

термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009;

преобразователи термоэлектрические (ТП) по ГОСТ 6616-94;

измерительный преобразователь (ИП):

ИП 0304/М1-H;

ИП 0304/М3-Н-D44.

Для модификаций ТПУ 0304/М3-Н, ТПУ 0304/М3-Р существует возможность установки двух чувствительных элементов

(как ТС, так и ТП) в одной защитной оболочке с функцией «горячего резервирования».

Модификации ТПУ 0304/М1-Р, ТПУ 0304/М3-Р характеризуются раздельной поверкой первичного и измерительного

преобразователей — предел допускаемой основной приведенной погрешности для них определяется расчетным способом

по формуле.

ТПУ 0304/М1-Н, ТПУ 0304/М1-Р выпускаются без индикатора. ТПУ 0304/М3-Н, ТПУ 0304/М3-Р выпускаются без индикатора

и с индикатором в корпусах: XD-AD-И, АГ-24-И, ВР-12-И (настенное исполнение).

Основные характеристики

Тип прибора — микропроцессорный, без гальванической связи электрических цепей от электрических цепей источника

питания, цепей обработки, преобразования и регистрации измеряемой температуры;

Диапазон измеряемых температур — от –196 до +1800 °С;

Выходной сигнал — 4…20 мА + HART;

Напряжение питания — =10…42 В;

Электромагнитная совместимость — IV-A;

Вибропрочность по ГОСТ Р 52931-2008 — группы: N3, F2, F3, G2;

Пределы допускаемой основной приведенной погрешности, в %:

от ±0,08% (индекс заказа А0 — для модификаций /М3-Н, /М3-Р);

от ±0,10% (индекс заказа А — для модификаций /М3-Н, /М3-Р);

от ±0,20% (индекс заказа Б — для модификаций /М3-Н, /М3-Р);

Клеммные головки из алюминиевого сплава и нержавеющей стали;

Кабельные вводы под бронированный кабель и металлорукава различных диаметров;

Пылевлагозащита: IP66 / IP68;

Климатические исполнения:

по ГОСТ Р 52931-2008 группы: СЗ, С2, Д1;

по ГОСТ 15150-69 группы: Т3, УХЛ.3.1, УХЛ1, ОМ, ТВ3, ТВ4.1;

Исполнения:

общепромышленное;

взрывозащищенное: Ex ia, Exd, Exd ia;

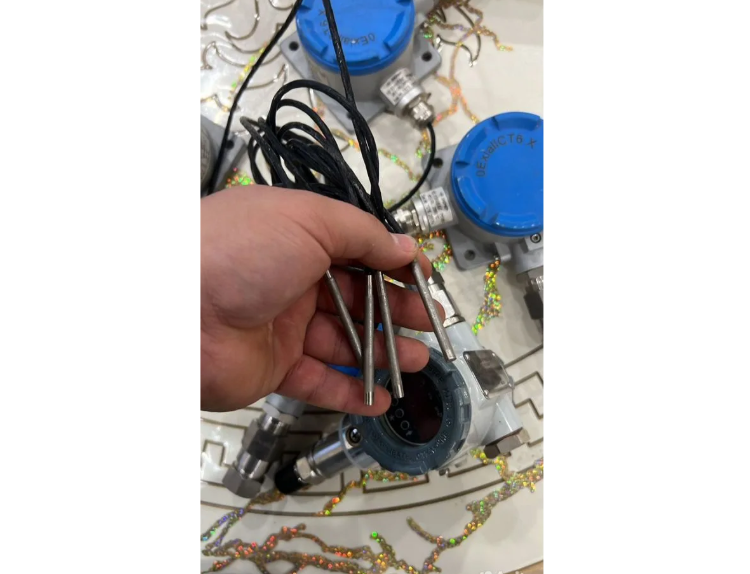

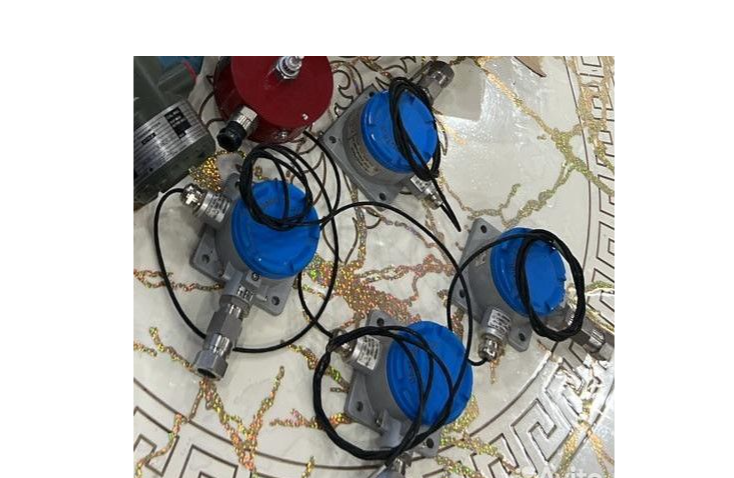

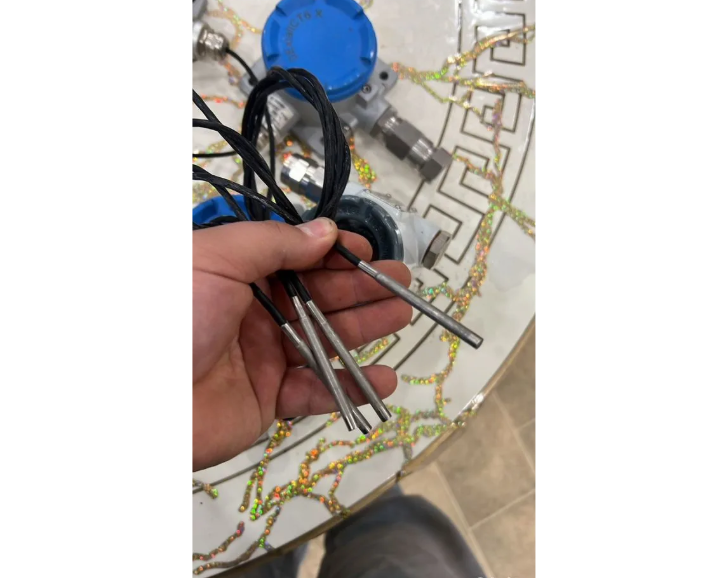

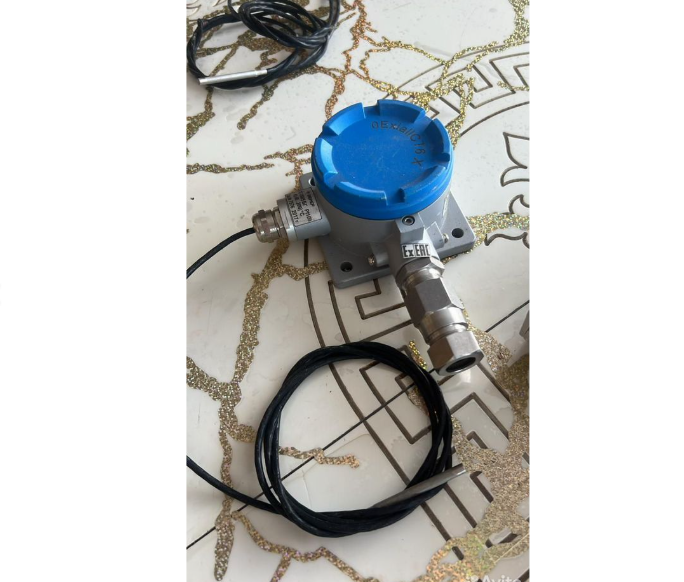

Состояние: новые, с хранения 2017 г. Произведено в России.

Кол-во: 4 шт
