Блок дроссельный смазочный БДИ2, БДИ4, БДИ6 - Продам в Краснодаре
Россия, Краснодарский край, Краснодар, ул. Селезнева 4/3
Детальное описание
Блок БДИ (БДИ-4, БДИ-2, БДИ-6) работает на минеральном масле кинематическая вязкость которого от 17 до 400 мм2/с (сСт) при температуре от 0°С до +50°С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, разрушающих металлы и изоляцию. Класс чистоты смазочного материала не ниже 14.
Технические характеристики блоков смазочных БДИ
| Параметр | Норма для исполнения | |||||
| БДИ2 | БДИ2-1 | БДИ4 | БДИ4-1 | БДИ6 | БДИ6-1 | |
| Номинальный расход в отводе, л/мин | 0,63±0,06 | |||||
| Наименьший расход в отводе, л/мин | 0,035 | |||||
| Диапазон расходов, л/мин | 0,063...0,63 | |||||
| Номинальное давление перед блоком, МПа | 1,6 | |||||

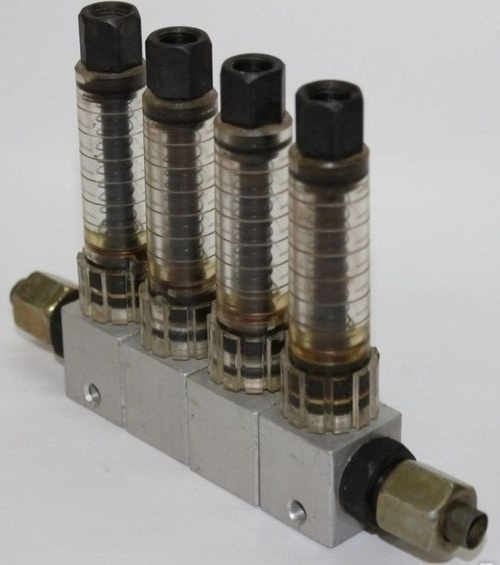

| Число отводов | 2 | 2 | 4 | 4 | 6 | 6 |
| Число подводов | 2 | 1 | 2 | 1 | 2 | 1 |
| Масса блока сухая, кг | 0,25 | 0,25 | 0,45 | 0,45 | 0,65 | 0,65 |
Устройство и работа блоков БДИ-4, БДИ-2, БДИ-6
Блок БДИ состоит из одноотводных модульных секций соединенных шпилькой. Расход смазочного материала оценивается по положению поплавка. Регулирование расхода осуществляется поворотом трубки, при этом гайка взаимодействуя с шариком, изменяет величину дроссельной щели в коническом отверстии стержня. При повороте по часовой стрелке, если смотреть со стороны отвода, расход увеличивается, и наоборот. При расходах в отводе 0,063-0,63л/мин перепад давлений на дросселе нужно устанавливать 0,1-0,3МПа, при расходах 0,035-0,063л/мин - 0,05-0,1МПа. В этом случае дроссель имеет наибольшие проходные сечения и потому более стабильно держит расход, более устойчив к засорению и облитерации. Повышение давления перед блоком до номинального - 1,6МПа производится при наличии соответствующего противодавления в отводах (1,3-1,5)МПа.
