Детальное описание
Цифровой пьезоэлектрический сейсмоприемник предназначен для регистрации сейсмических колебаний, спектральных характеристик объектов в системах мониторинга строительных конструкций (СМИК) и в составе инженерно-сейсмометрических станций по СП 330.1325800.2017.
Сейсмоприемники применяется в качестве первичных преобразователей в составе сейсмо- и виброизмерительных систем , а также могут быть использованы в различных областях науки и техники при измерениях (регистрации) параметров низкочастотной вибрации малого уровня.

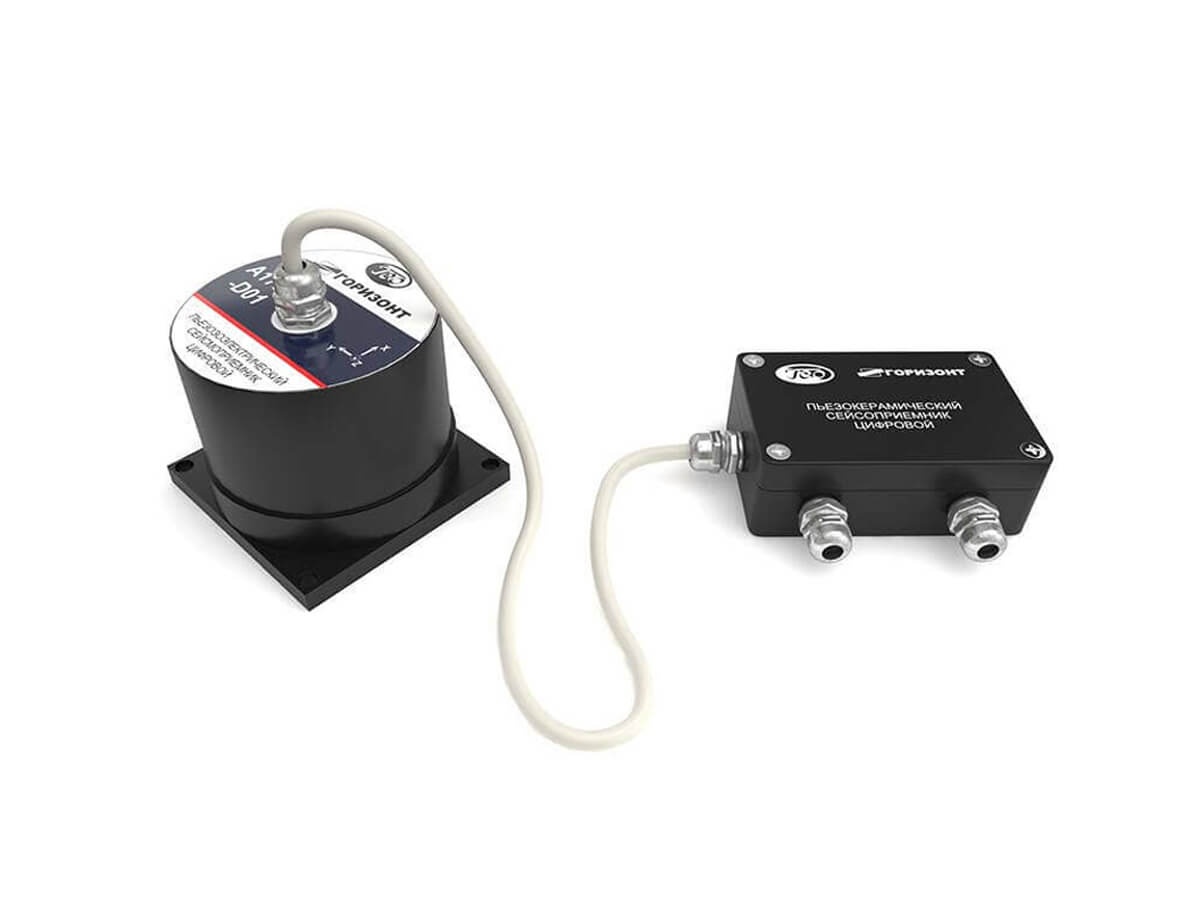

Цифровой пьезоэлектрический сейсмоприемник A1638-D01 – совместная разработка НТП «Горизонт» и ООО «Геоакустика», в которой объединен большой опыт двух компаний в создании средств измерений для мониторинга строительных конструкций.
Пьезоэлектрический акселерометр имеет цифровой выход, что позволяет быстро развертывать цифровые измерительные цепи, состоящие из нескольких акселерометров с длиной линии до 600 метров. Таким образом нет необходимости в установке дорогостоящих внешних АЦП.
Особенности исполнения
- высокий уровень помехозащищенности цифровой линии
- контроль собственного состояния акселерометра, передача информации о состоянии
- контроль целостности потока данных позволяет передавать данные по плохим каналам передачи данных GPRS без разрывов
- синхронизация данных по времени при измерении нескольких цифровых сейсмоакселерометра A1638-D01 в системе
измерение температуры с помощью встроенного датчика температуры
Области применения
Промышленное и гражданское строительство
- Системы мониторинга строительных конструкций большепролетных, высотных и особо опасных объектов
- Комплексы сейсмобезопасности
- Создание инженерно-сейсмометрических станций наблюдения за динамическим поведением конструкций и прилегающих грунтов в соответствии с СП 330.1325800
Атомная энергетика
- Системы динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015
- Системы сейсмометрического мониторинга
Гидроэнергетика
Мониторинг вибраций турбин, валов и других вращающихся элементов энергетических установок
Технические характеристики
| Число измерительных осей | 3 |
|---|---|
| Выход | Цифровой |
| Коэффициент преобразования аналогового тракта | 0,1/0,2/0,5/1/2/5/10 В/(м/с2) |
| Диапазон измерения ускорений при коэффициенте искажений выходного сигнала не более 1% | |
| -для коэффициента преобразования 0,1 В/м/с2 | 50 м/с2 |
| -для коэффициента преобразования 1 В/м/с2 | 5 м/с2 |
| -для коэффициента преобразования 10 В/м/с2 | 0,5 м/с2 |
| Диапазон рабочих частот | Режим 1: от 0,1 до 40 Гц |
| Режим 2: от 0,1 до 200 Гц | |
| Пределы отклонений АЧХ сейсмоприемников от типовой АЧХ | |
| – в диапазоне частот от 0,1 до 1 Гц | -3 |
| – в диапазоне частот от 1 до 100 Гц | ±1 |
| – в диапазоне частот от 100 до 400 Гц | – 3 |
| Пределы допускаемой основной относительной погрешности преобразования, | |
| – в диапазоне частот от 0,1 до 1 Гц | 10% |
| – в диапазоне частот от 1 до 100 Гц | 4% |
| – в диапазоне частот от 100 до 200 Гц | 10% |
| Изменение коэффициента преобразования за межповерочный интервал (долговременная стабильность), не более | 1 dB |
| Коэффициент нелинейных искажений, максимально измеряемом виброускорении, не более | 1% |
| Пределы допускаемой дополнительной погрешности преобразования, вызванной изменением температуры окружающей среды | 0,1%/°С |
| Напряжение питания | +7 +36В |
| Токопотребление при напряжении 24В, не более | 30мА |
| Рабочий температурный диапазон | -40..+50С° |
| Степень защиты в соответствии с ГОСТ 14254-2015 | IP65 |
| Тип провода | Витая пара 8 жил |
| Способ монтажа кабеля | Прижимные клеммы |
| Тип выходного интерфейса | RS-485 |
| Скорость обмена | 115200, 230400 |
| Протокол обмена | АН-Д3 |
| Длина измерительной линии | До 600м |
| Количество датчиков, при скорости обмена 115200 | До 5 шт. при работе в полосе 0,1-40Гц |
| Масса | 0,7кг |
| Габаритный размеры датчика (диаметр x высота) | D85x77 |
| Габаритные размеры электронного блока (длина x ширина x высота) | 98x64x34 |
Принцип действия
Сейсмоприемники имеют 3 пьезокерамических биморфных элемента, расположенных в трех взаимно-перпендикулярных направлениях. При воздействии ускорений деформация пьезокерамических элементов приводит к возникновению в них заряда. Малошумящие встроенные усилители заряда преобразуют возникающий в пьезокерамическом элементе заряд в напряжение, пропорциональное величине воздействующего на него ускорения.
С помощью 24-х разрядного АЦП аналоговый сигнал, пропорциональный ускорению, преобразуется в цифровой вид. Данным с акселерометра присваивается метка времени, данные объединяются в массивы и накапливаются в собственную память электронного блока. Передача данных осуществляется массивами по линии RS-485. Синхронизация данных осуществляется посредством собственного протокола, что обеспечивает непрерывный сбор данных без потери синхронизации.
