SVWG-V Датчик контроля деформации вант - Продам в Москве

Производитель

Россия

Цена договорная

В наличии

Москва (Россия)

Состояние: Новый

Контакты

ntpgorizont
НТП_ГОРИЗОНТ

Детальное описание

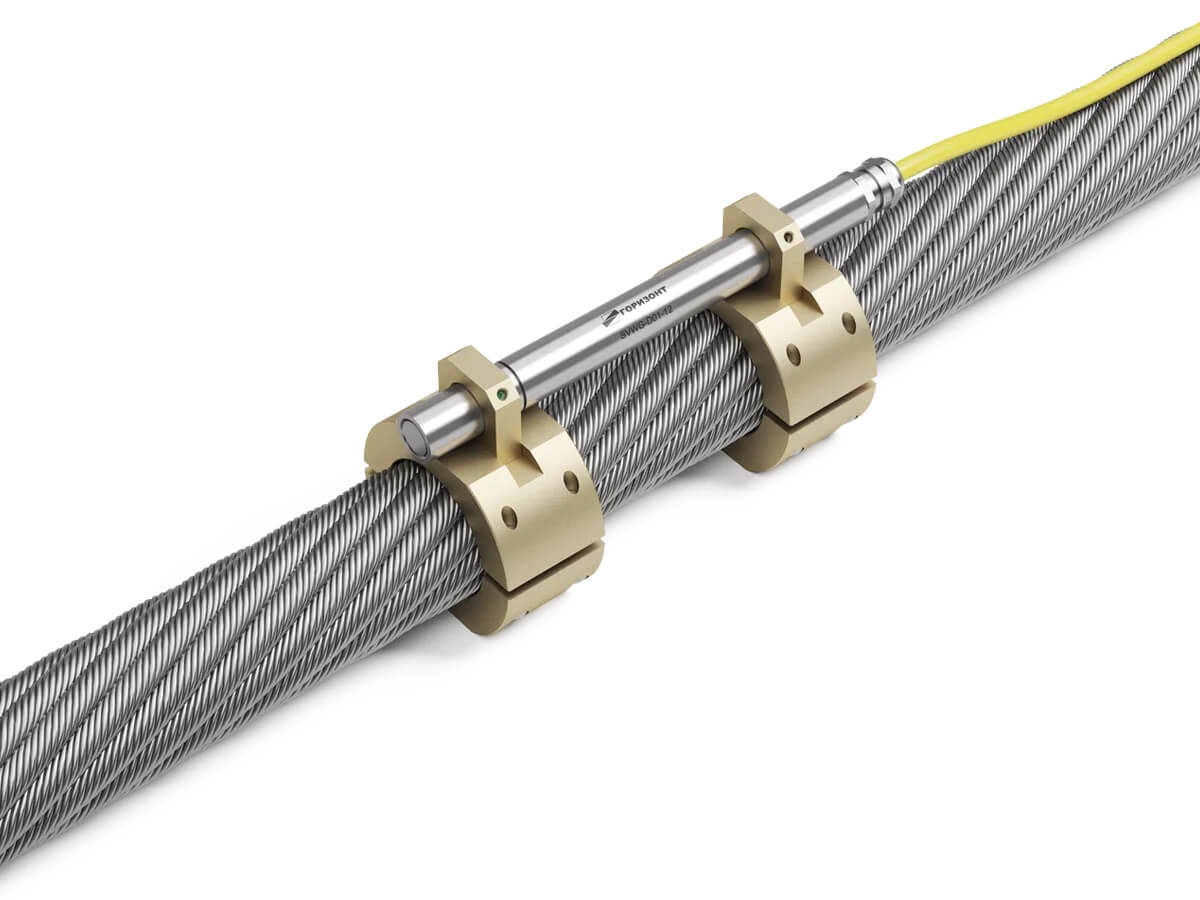

Датчик контроля деформации ванты предназначен для измерения напряжений и деформации вант, стальных канатов под действием статических растягивающих сил. Хомуты датчика изготавливаются под конкретный тип ванты под заказ. Струнный датчик растяжения/сжатия SVWG-V производства НТП «Горизонт» производится с аналоговым и цифровой выход RS-485.

Цифровой выход позволяет быстро развертывать цифровые измерительные цепи, состоящие из нескольких струнных датчиков деформации, с длиной линии до 800 метров.

Технические характеристики

Характеристика	SVWG-01-12-V	SVWG-D01-12-V
Тип выхода/Выходная характеристика:	Аналоговый/Изменение частоты колебаний струны. Полиномиальная функция преобразования*	Цифровой выход RS-485/ Значение относительной деформации и температуры
Диапазон измерений относительной деформации, мкм/м	0…3300
Диапазон изменения частоты колебания струны, Гц	[500-1550] ±20%	[500-1550] ±20%
Основная приведенная погрешность к диапазону измерений относительной деформации при температуре 24°С, % от диапазона	±1
Измерительная база, мм	120,0 ± 0,3	120,0 ± 0,3
Собственный дрейф нуля, % от диапазона	±1
Восстанавливающая сила, не более, Н	30
Протокол обмена	–	АН-Д3, ModBus
Частота измерений		до 100 измерений/сек
Скорость обмена, бит/c	–	9600
Кол-во датчиков на цифровой линии RS-485, шт.	–	До 20
Длина цифровой линии RS-485, м	–	До 800
Измерение температуры	Термистор NTC	встроенный датчик температуры
Термокомпенсация	Да, по формуле температурной коррекции	Автоматическая температурная коррекция
Рабочий температурный диапазон, °С	от -50 до +60
Степень защиты в соответствии с ГОСТ 14254-2015	IP65	IP65
Устойчивость к температурным воздействиям, °С	от −50 до +65
Напряжение питания, В	–	+7 +36В
Потребляемая мощность, BА	–	0,2
Токопотребление	–	8мА при напряжении 24В
Габаритные размеры датчика (длина × диаметр), мм	200×D18	200×D18
Средний срок службы, лет	20
