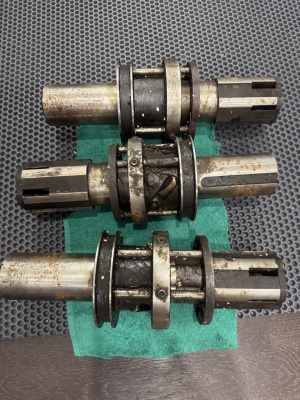

Головка резьбонарезная КБ-5 / РНГВ-5 - Продам в Новокузнецке

Серия головок КБ (и их современный аналог РНГВ) выпускается в нескольких типоразмерах, каждый из которых перекрывает свой диапазон диаметров.

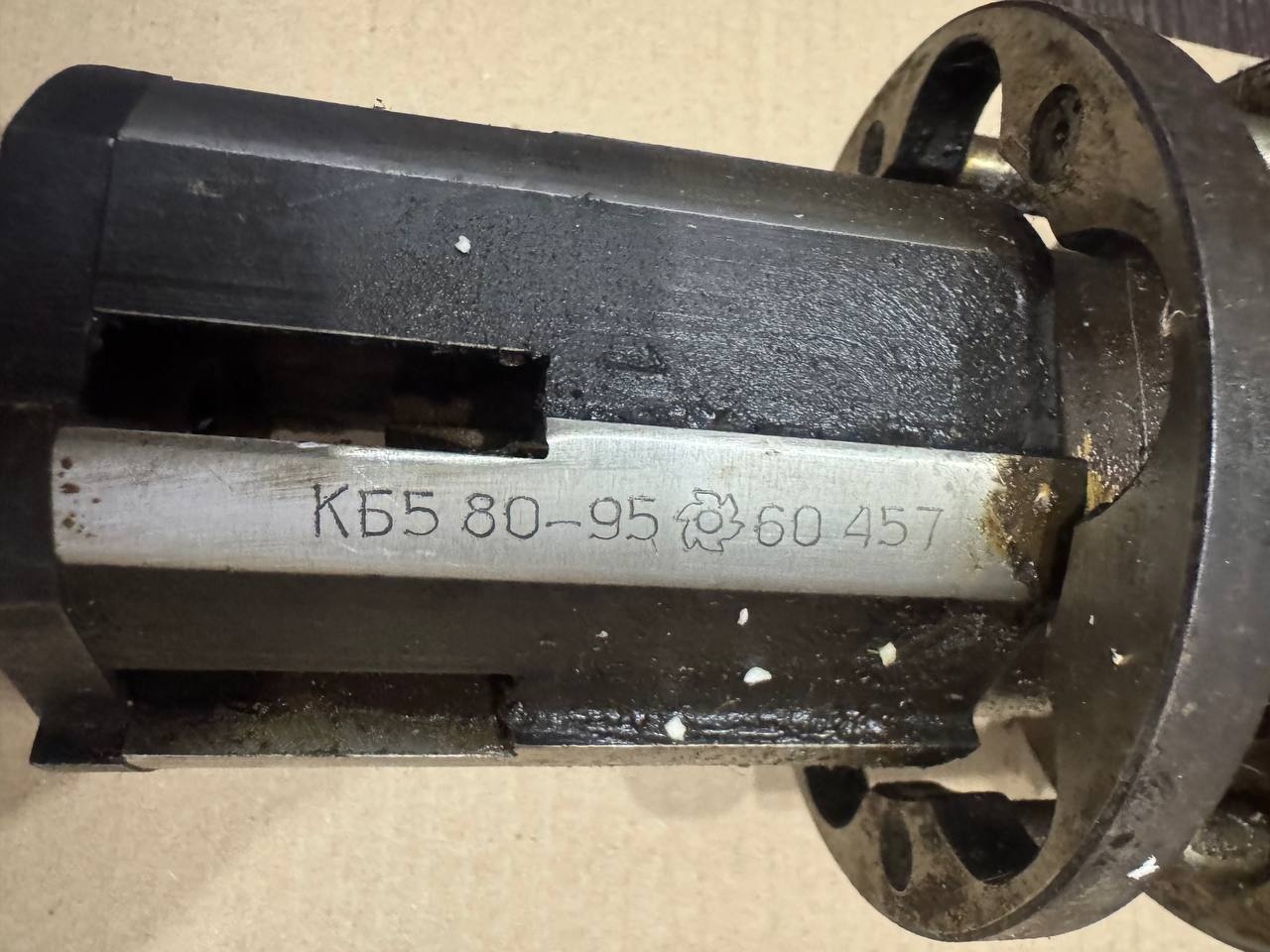

Головка с маркировкой 5 (80–95), о которой вы спрашивали, является самой крупной в стандартной линейке этого типа для наружной резьбы.

Основные типоразмеры головок серии КБ / РНГВ:

Размеры классифицируются по номерам (индексам), где каждому номеру соответствует определенный диапазон обработки:

КБ-1 (РНГВ-1): диаметры 4–10 мм (иногда расширяется до 12 мм).

КБ-2 (РНГВ-2): диаметры 10–18 мм.

КБ-3 (РНГВ-3): диаметры 18–33 мм.

КБ-4 (РНГВ-4): диаметры 33–52 мм или 52–68 мм (в зависимости от модификации).

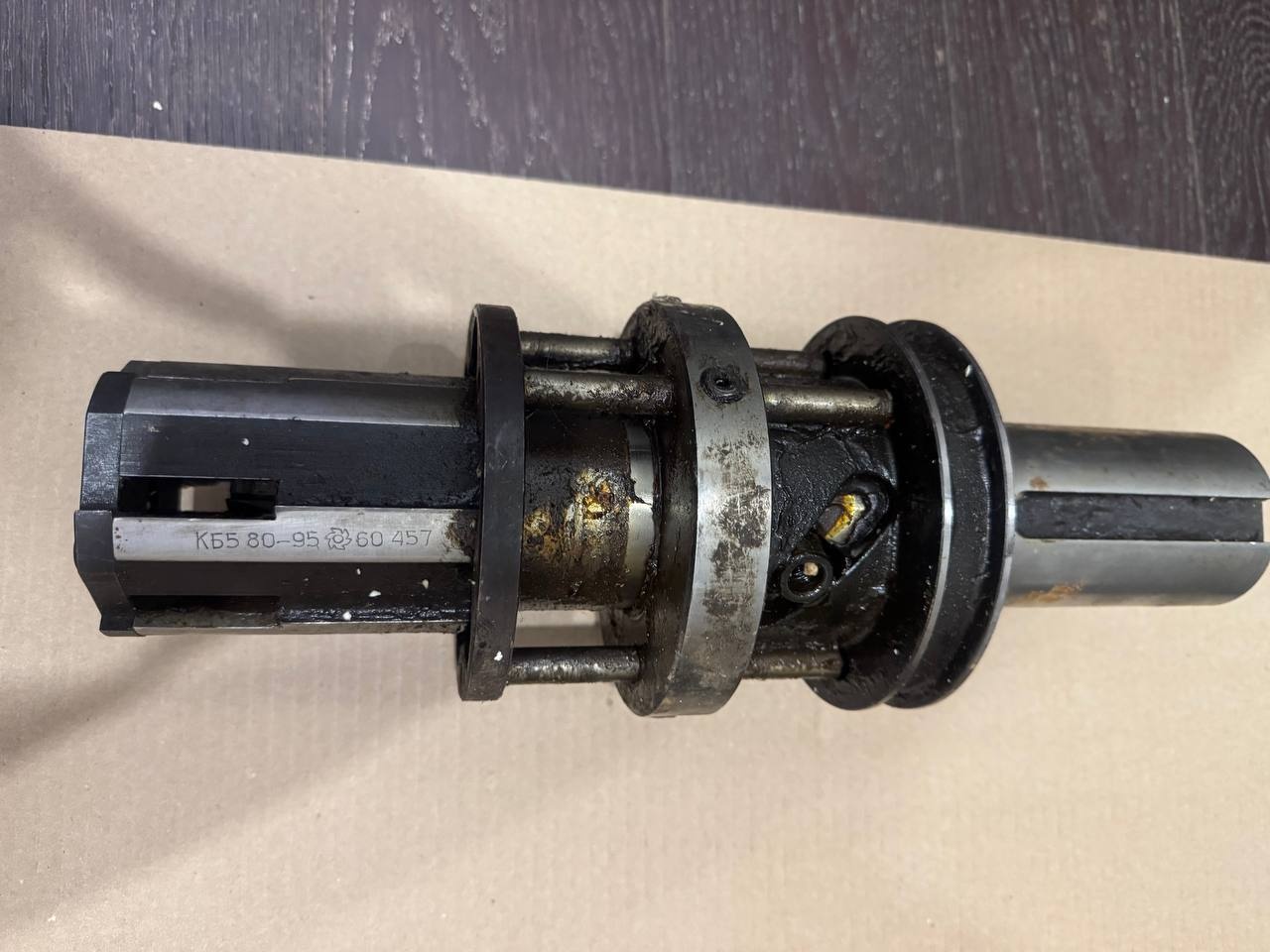

КБ-5 (РНГВ-5): диапазон 80–95 мм. Это максимальный стандартный размер для головок этой конструкции с круглыми гребенками.

Технические ограничения:

Максимальный диаметр: Для стандартных винторезных самооткрывающихся головок по ГОСТ 21760-76 верхний предел обычно ограничен именно 95–100 мм.

Инструмент большего диаметра становится слишком тяжелым и громоздким для обычных станков.

Максимальный шаг резьбы: Для головки КБ-5 максимальный шаг нарезаемой резьбы обычно составляет 3.0–4.0 мм.

Внутренняя резьба: Существуют специализированные головки (например, модели РНГВ-М) для нарезания внутренней резьбы, диапазон которых может достигать 130 мм, но они имеют другую конструкцию.

Резюме: Если вам нужно нарезать резьбу диаметром более 95 мм, стандартная головка КБ-5 уже не подойдет — в таких случаях на производстве обычно переходят на нарезание резьбы резцом на станках с ЧПУ или используют специальные резьбонарезные агрегаты.
