ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ ПРЕДЛАГАЕТ К ПРОДАЖЕ

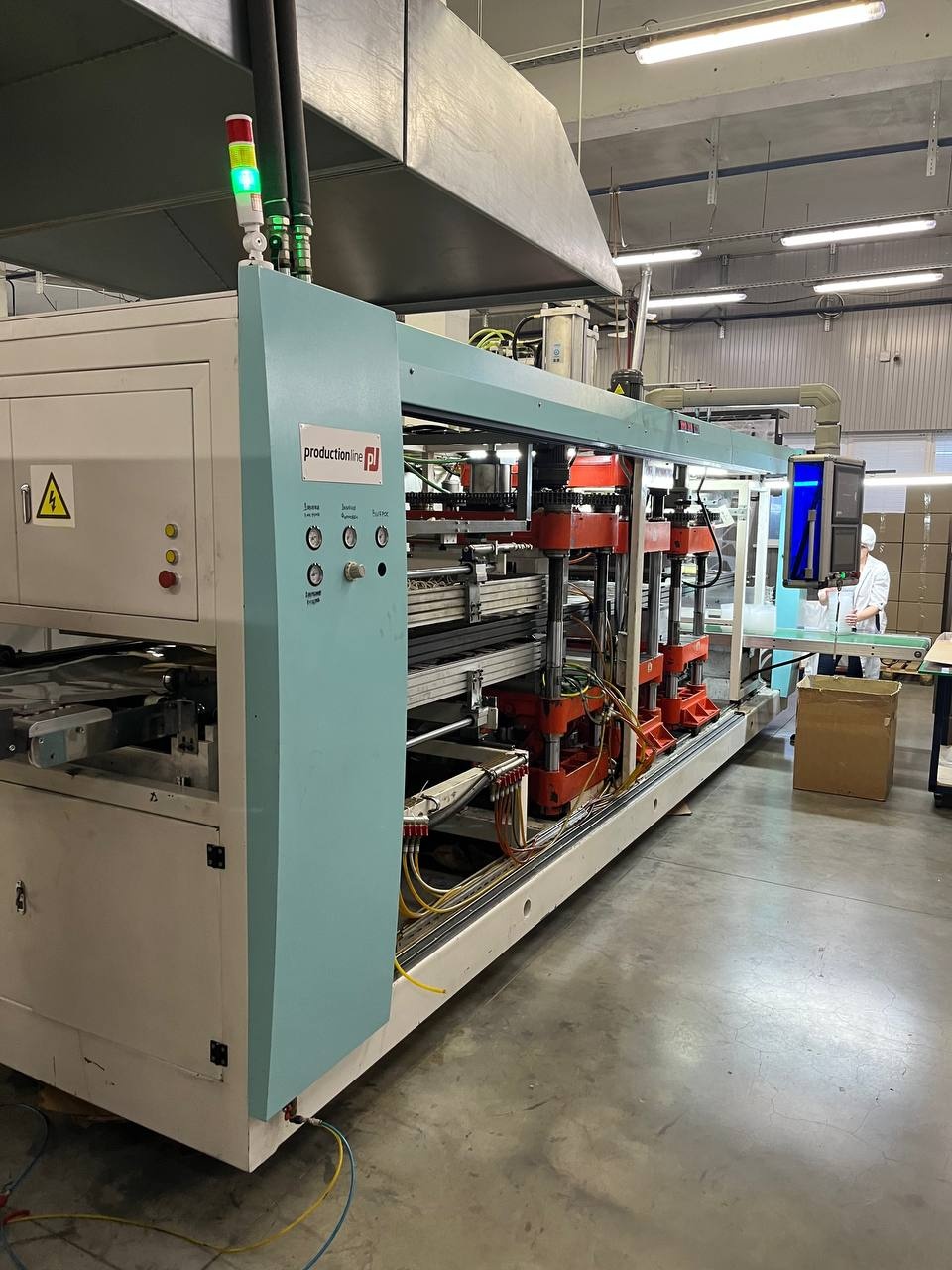

Автоматический термоформовочный станок NUD-680/420

Цена 3 500 000,00 руб.

Нахождение оборудования: г. Санкт-Петербург.

По всем вопросам и дополнительной информацией просим обращаться по тел.: +7-931-354-83-22

                   Основные технические характеристики:

1.     Толщина перерабатываемой пленки 0,2 — 2,0 мм

2.     Перерабатываемые материалы: ПП, ПЭТ, ПВХ, ПС и ПЛА.

3.     Максимальное поле формовки: 680х420 мм

4.     Ширина пленки: 400-690 мм

5.     Глубина формовки: 80 мм

6.     Скорость: 15-30 циклов/мин

7.     Мощность нагрева: 70 кВт

8.     Мощность двигателей: 4х4 кВт

9.     Давление сжатого воздуха: 0,5-0,8 бар

10.  Общая установленная мощность: 80 кВт

11.  Масса: 7.500 кг

12.  Габариты: 7.500 х 2.400 х 2.200 мм

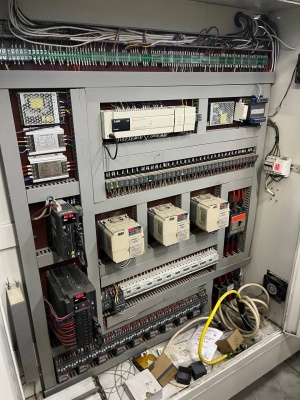

                   Комплектация:

1.     Двигатели — Китайский бренд

2.     Редукторы — Китайский бренд

3.     Инвертеры — Yasakawa (Япония)

4.     Магнитный клапан для формовки — SMC (Япония)

5.     Магнитный клапан — Airtac

6.     Цилиндр — Airtac

7.     Подающий серводвигатель — Yasakawa (Япония)

8.     Штабелирующий серводвигатель — Yasakawa (Япония)

9.     Модуль регулирования напряжения — Китайский бренд

10.  Модуль температуры — Китайский бренд

11.  Нагревательные элементы — Китайский бренд

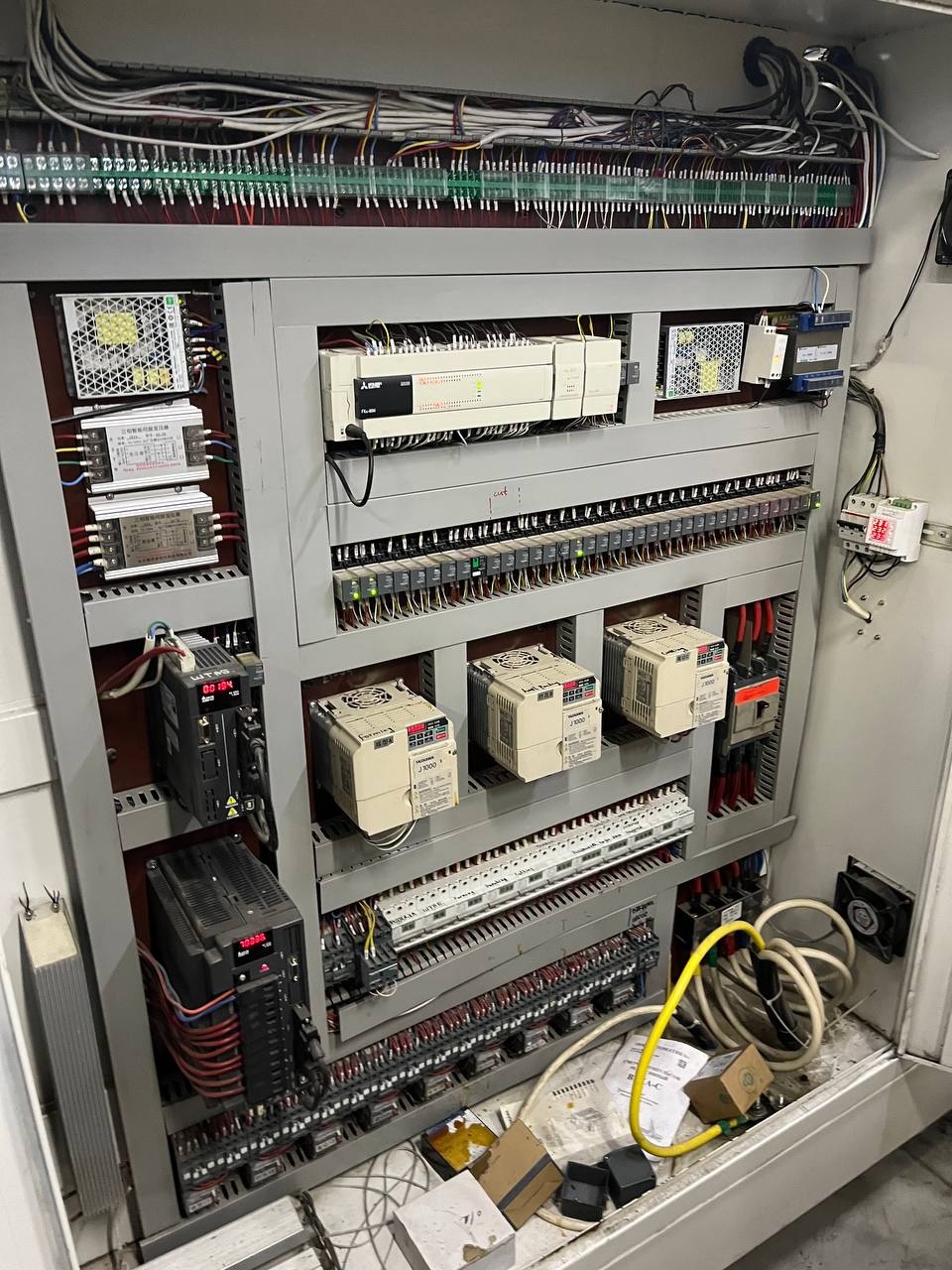

12.  Контроллер — Yasakawa (Япония)

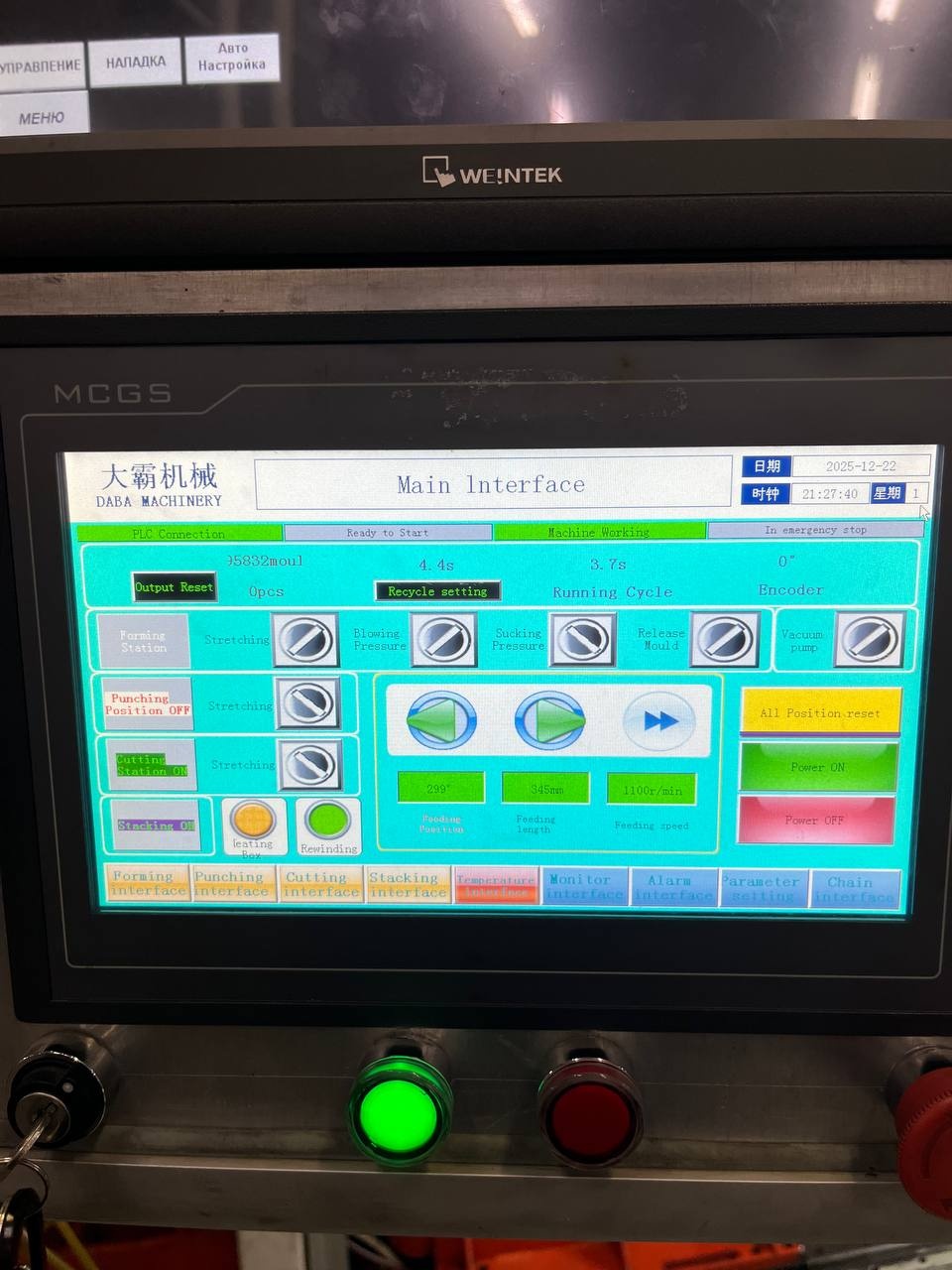

13.  Монитор управления — Yasakawa (Япония)

14.  Энкодер — Yasakawa (Япония)

15.  Контакторы — Schneider

16.  Сенсоры — Omron (Япония)

17.  Переключатель — Schneider

18.  Выключатель — Schneider

                   Применение.

         Серия станков NUD способна перерабатывать различные материалы, такие как АПЭТ, РПЭТ, СПЭТ, БОПС, УППС, ПП, ПЛА, ПВХ и барьерные материалы для производства следующих изделий: лотки, крышки, упаковка для фруктов и овощей, цветочные горшки, контейнеры с совмещенной крышкой, детские лотки и тарелки.

         Этот термоформовочный станок представляет собой инновационную модель имеющий следующие плюсы:

-       высокий уровень стандартизации;

-       исключительная воспроизводимость;

-       высокая надежность;

-       гибкость производства широкого ассортимента продукции;

-       высокоскоростная производительность;

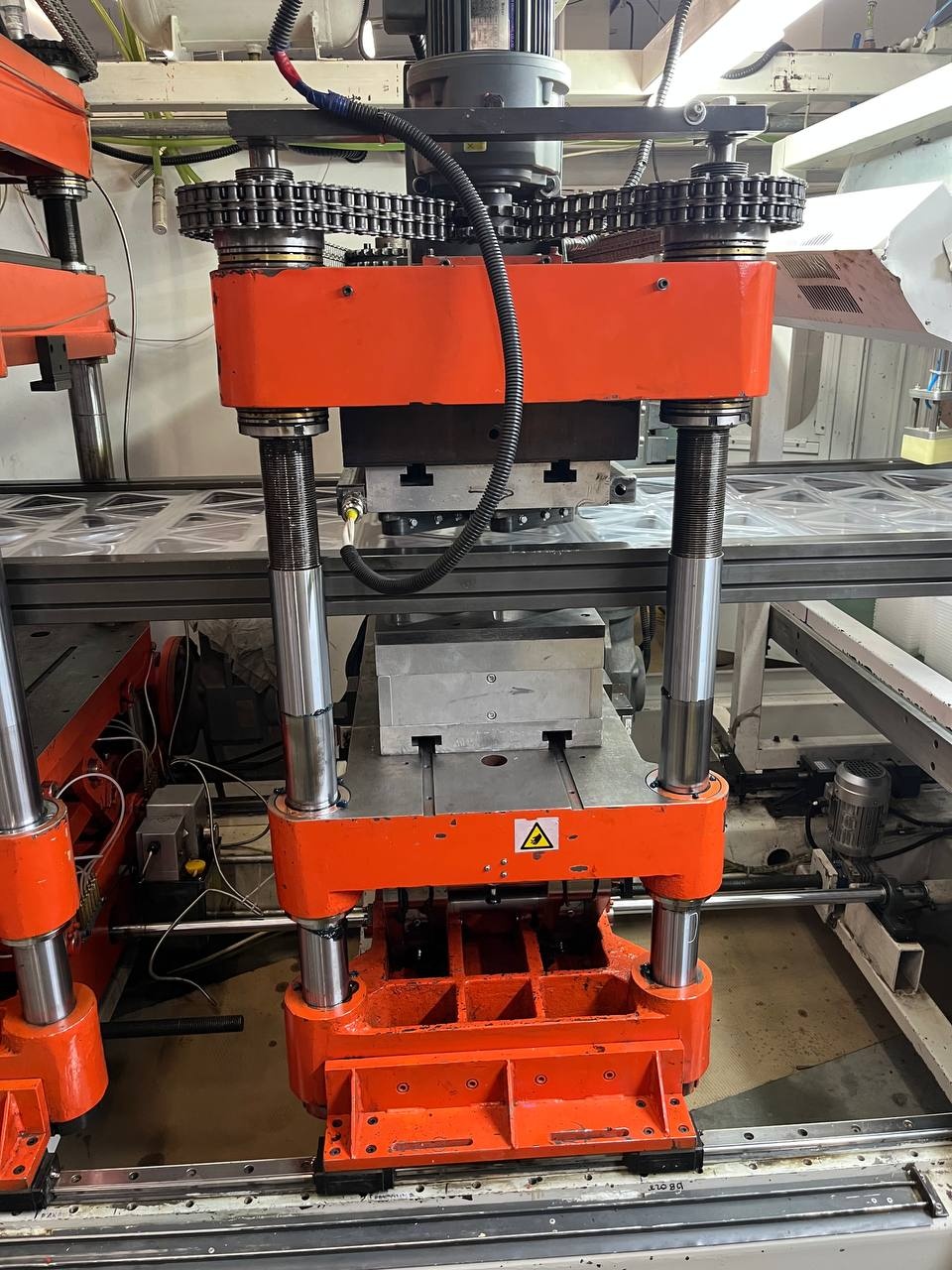

-       четырёх колонный пресс для формовки, высечки и вырубки с отличным балансом усилий на плитах оснастки;

-       аккуратная и надежная вырубка;

-       сервоприводы на всех основных движущихся частях;

-       удобное в использовании программное обеспечение.

                   Принцип работы.

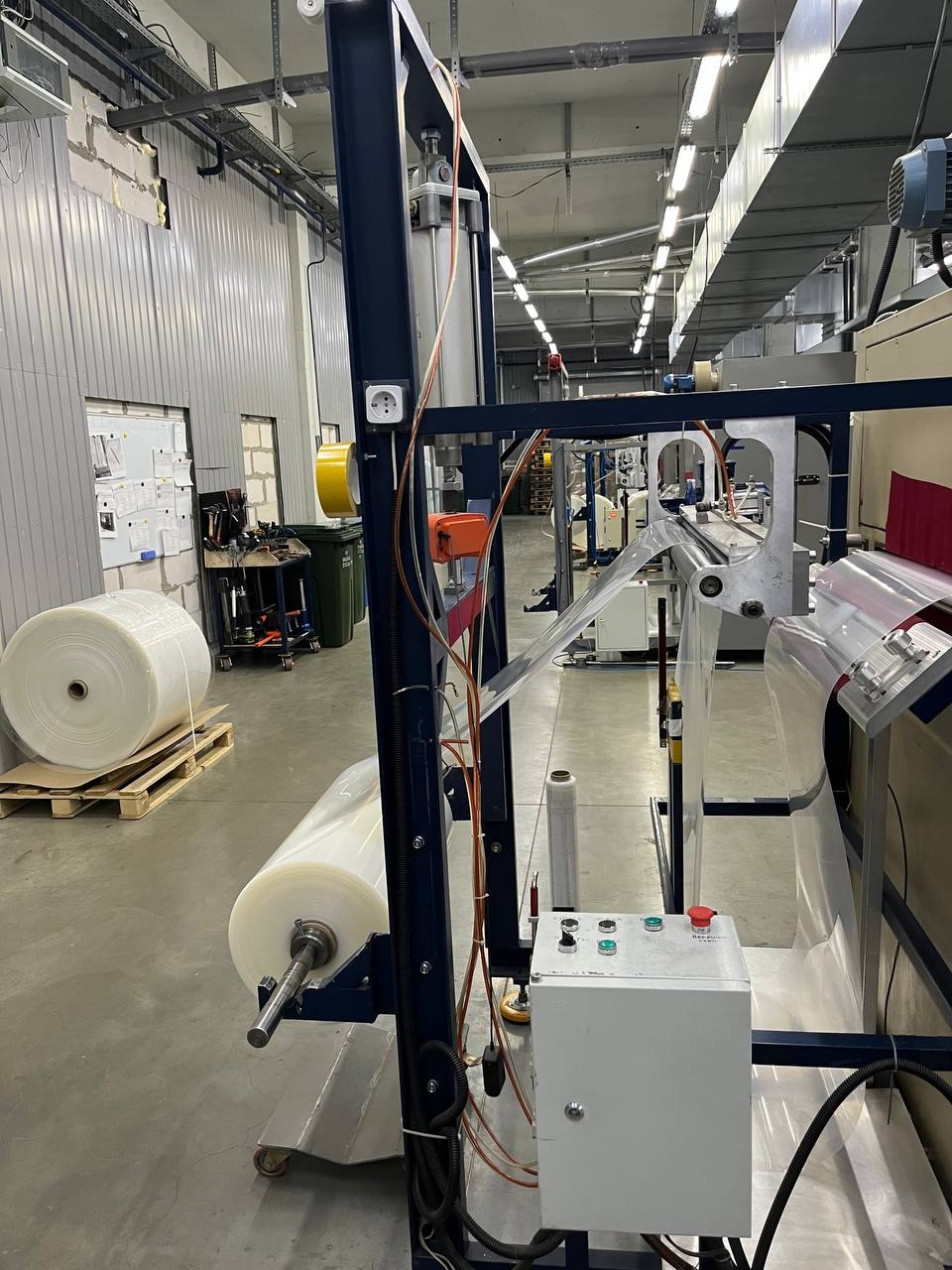

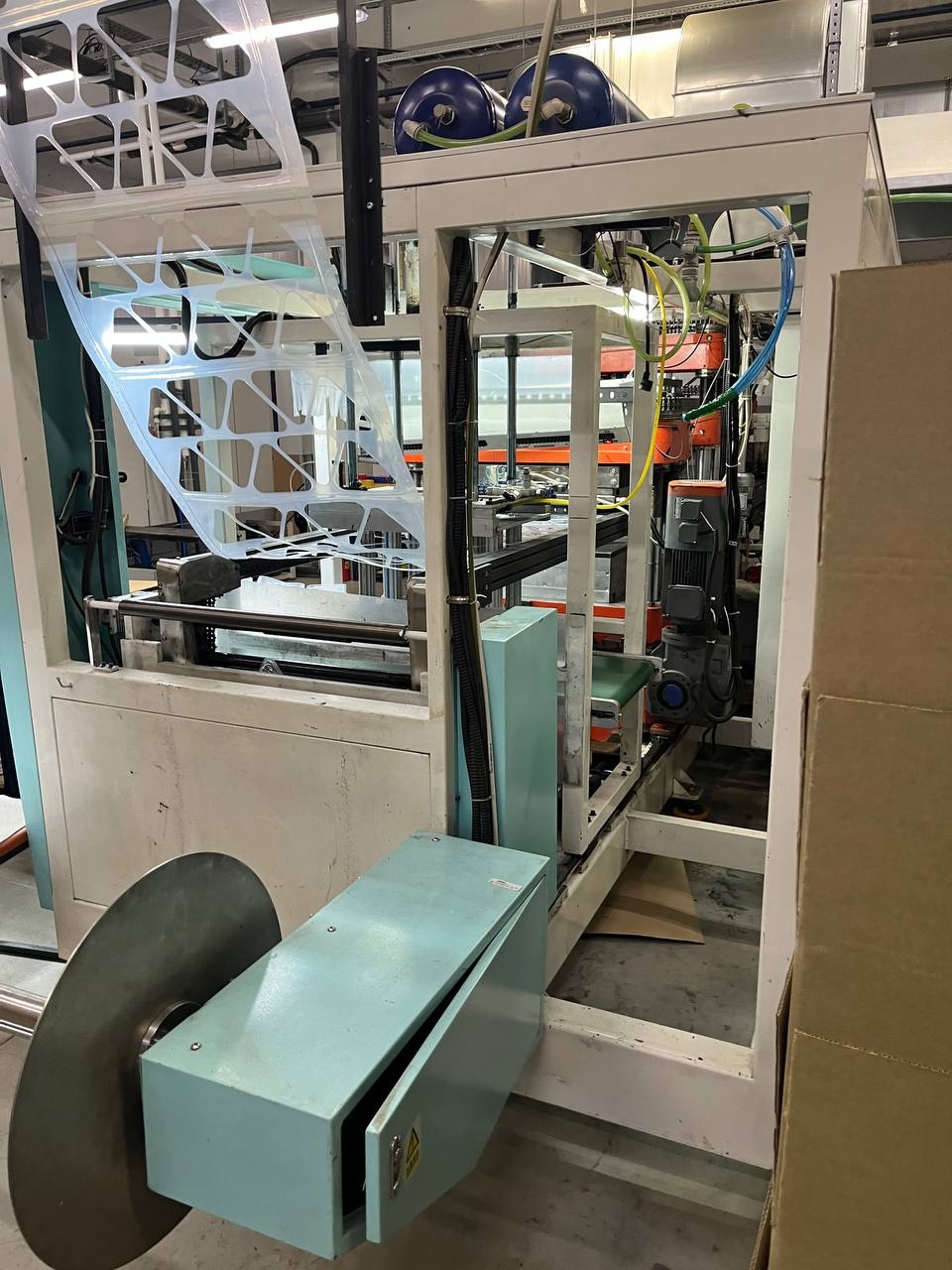

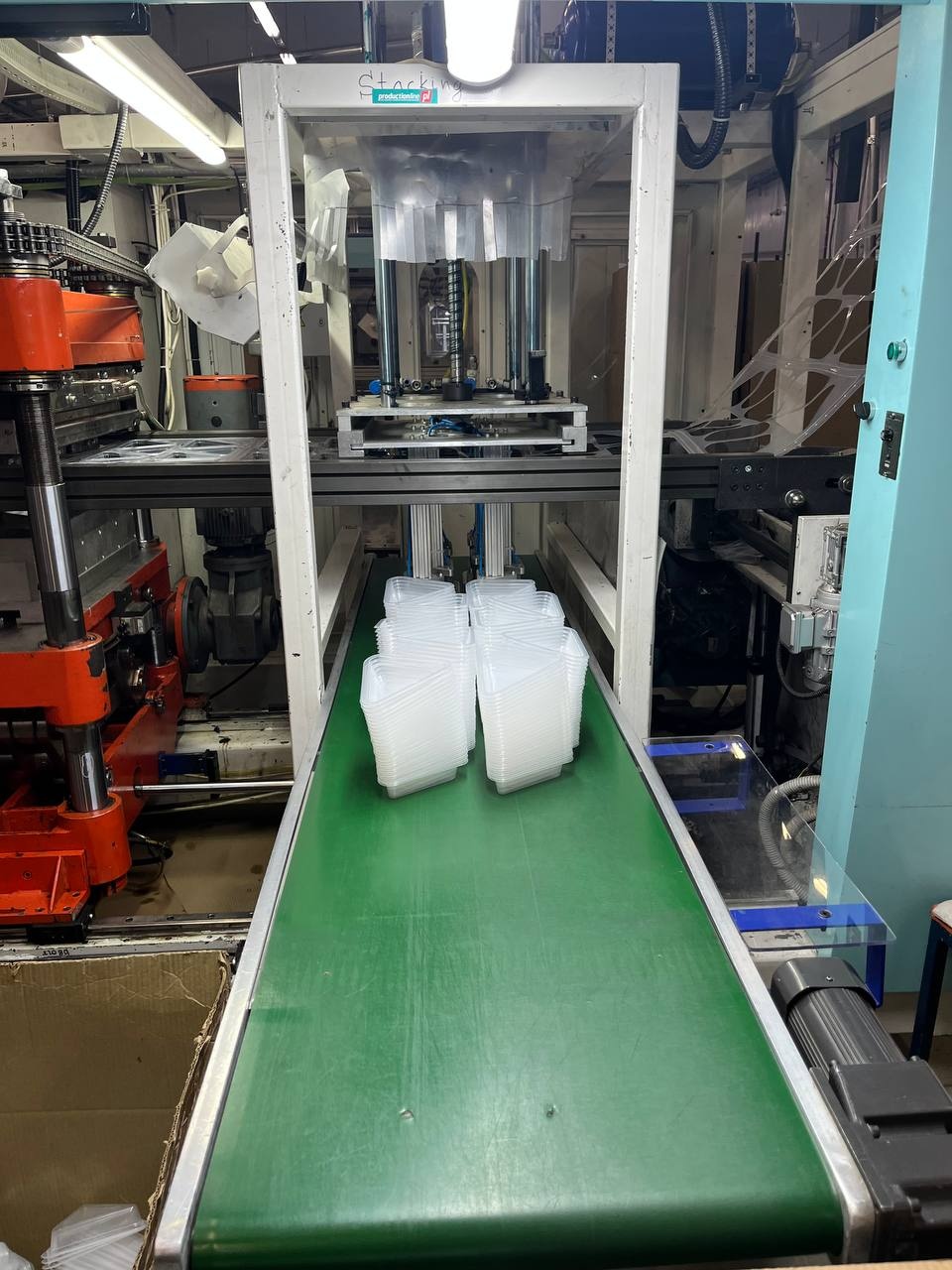

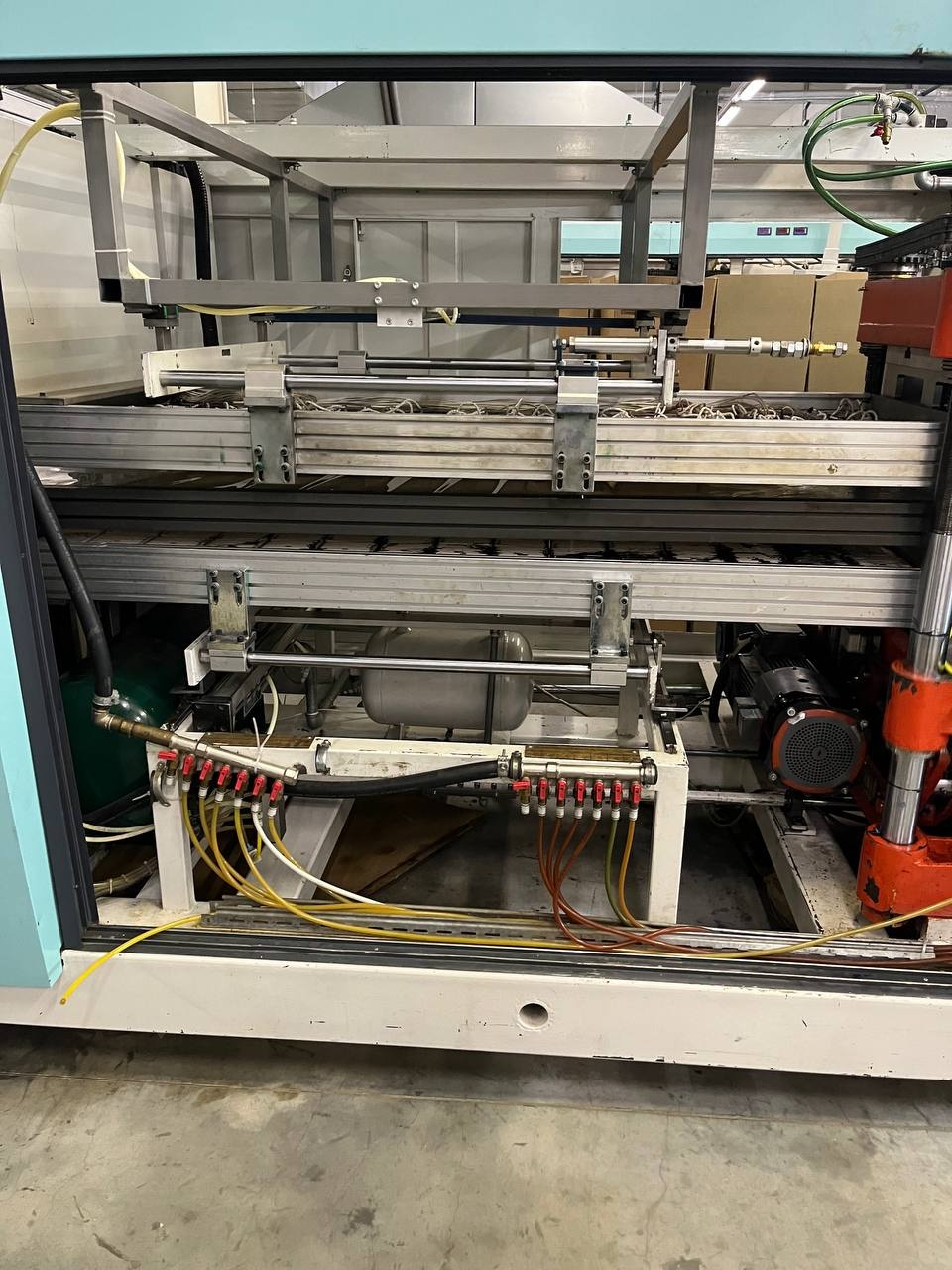

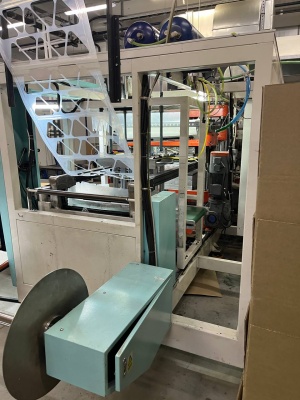

         Станок представляет из себя металлическую станину с несколькими станциями: размотка, нагрев, формовка, высечка, вырубка, штабелирование, намотка отходов. Рулон пленки устанавливается на станцию размотки и полотно пленки постепенного отматывается. Пленка нагревается ТЭНами до нужной температуры. На блоке формовки устанавливается форма (оснастка) для производства изделий определенных размеров и фигуры. Нагретая пленка зажимается в форме, раздувается сжатым воздухом, пленка принимает нужную форму и охлаждается. При необходимости на следующей станции ножами прямоугольной или круглой формы делается перфорация (крышки для кофейных стаканов и холодных напитков, контейнеры для ягод, фруктов, овощей). Далее изделие вырубается штанцевыми ножами в необходимый наружный контур. На следующей станции изделия штабелируются и транспортной лентой отводятся в сторону. Отходы пленки наматываются в рулоны и передается на дальнейшую переработку.

                   Формы.

1.1  Форма для ПП лотка с круглой перфорацией  для рассады.

1.2  Вставка в форму 1.1 для ПП коррекса для печеней.

2.  Форма для ПЭТ контейнера с круглой и прямоугольной перфорацией и совмещенной крышкой

3.1 Форма для ПЭТ контейнера с круглой перфорацией

3.2 Вставка в форму 3.1 для ПЭТ контейнера с круглой перфорацией

4. Форма для ПЭТ крышки с круглой и прямоугольной перфорацией

         Формы изготавливаются из стали и алюминия. В комплект формы входят плиты с формообразующими, ножи перфорации и/или вырубные ножи, штабелирующая оснастка.
