Широкоуниверсальный фрезерный станок 676п - Продам в Москве
Россия, Москва и Московская обл., Королев, Пионерская д.1
Детальное описание

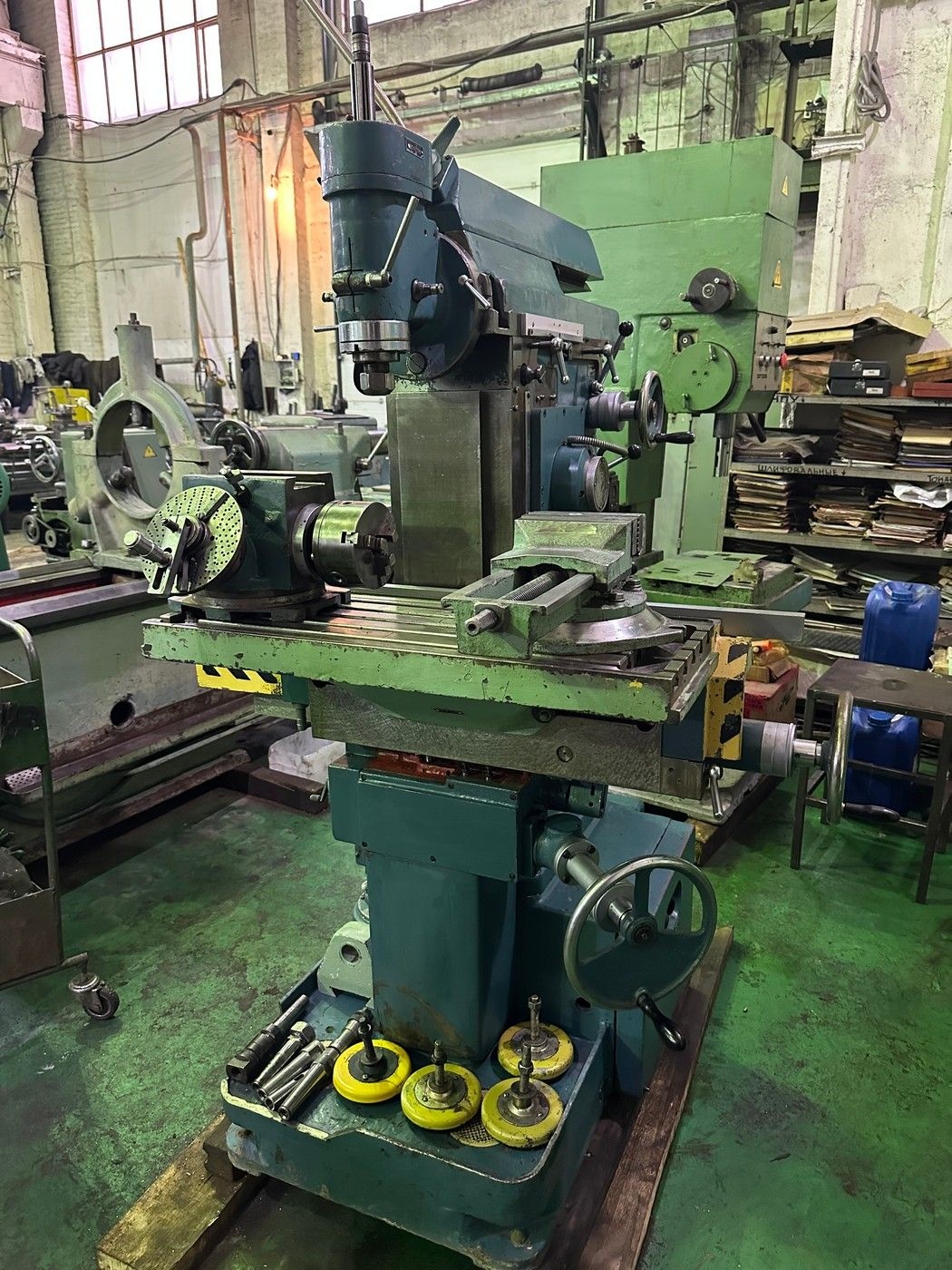

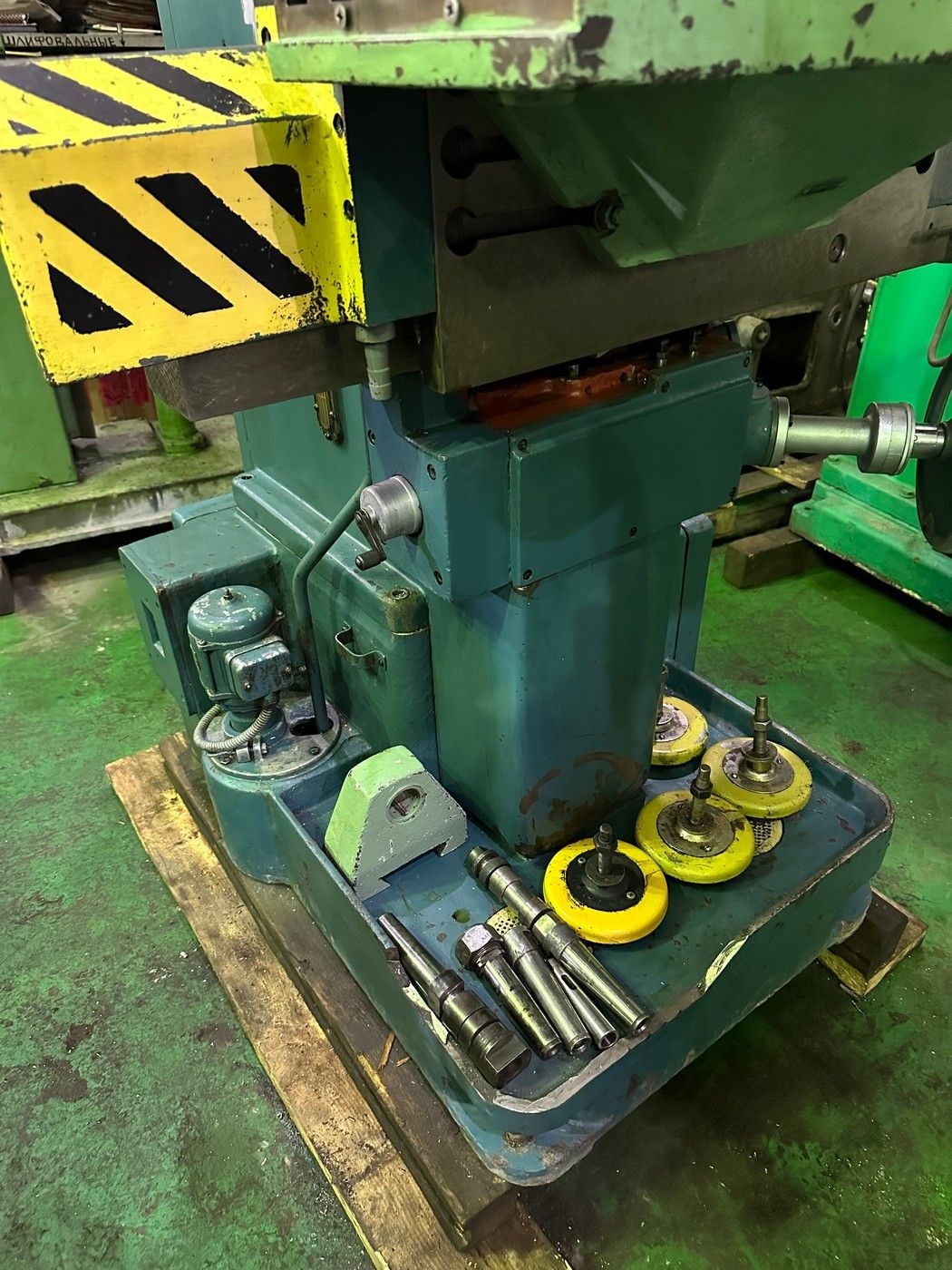

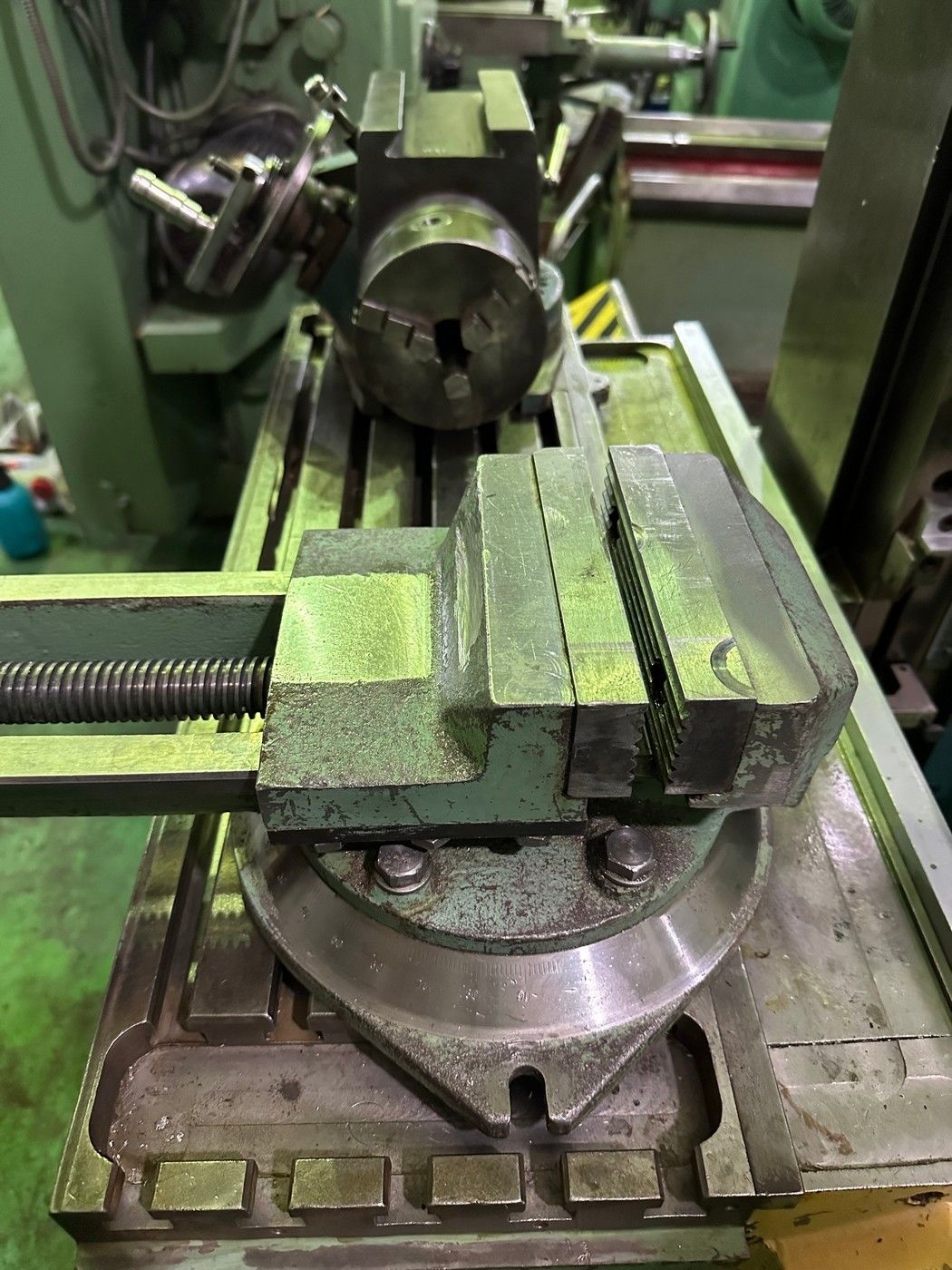

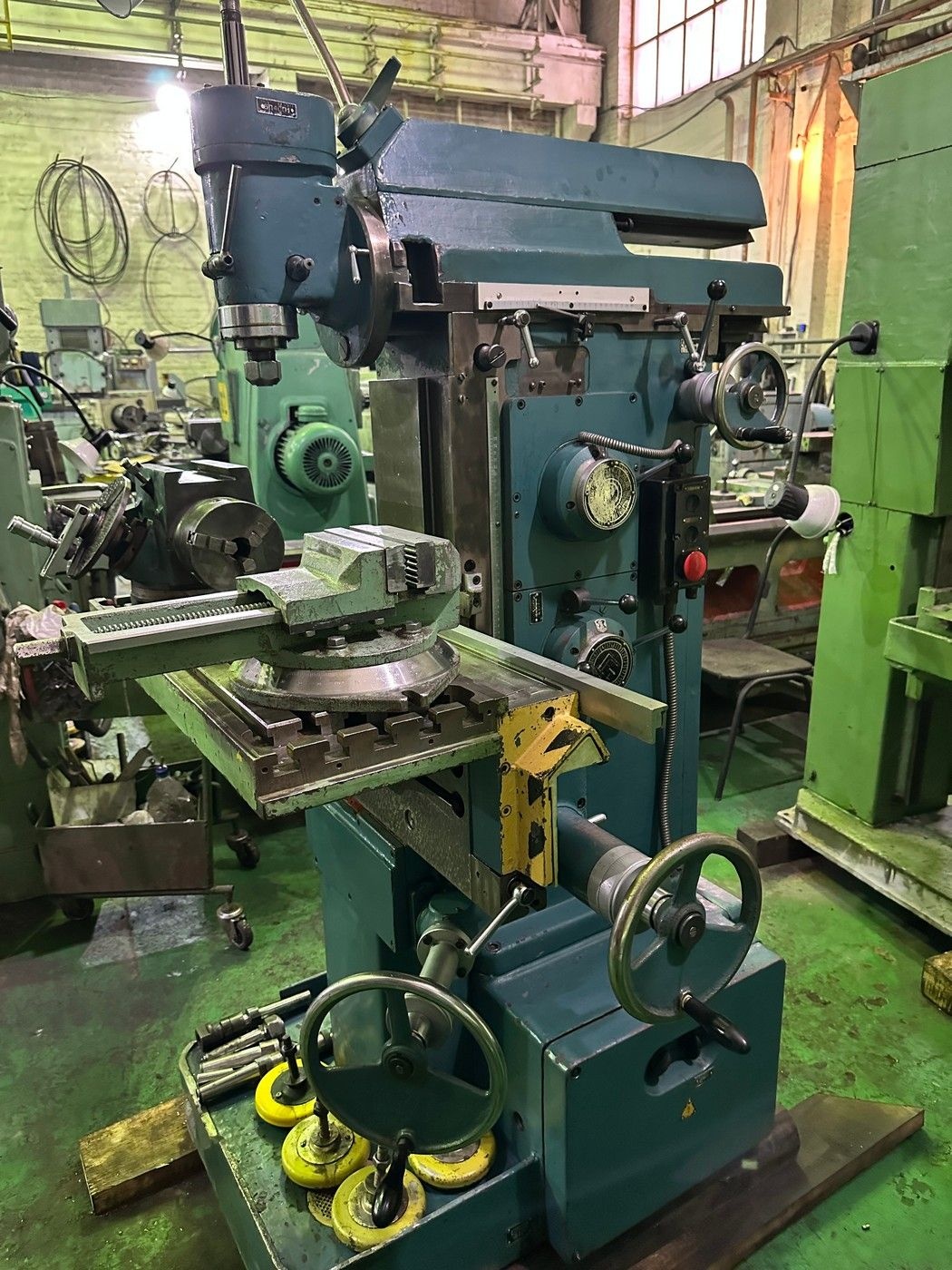

Продам Консольный фрезерный станок 676п. Станок из НИИ, с малой наработкой, в отличном техническом состоянии. В комплекте с тисками, оправками, делительной головкой, виброопорами, серьгой для горизонтального фрезерования. С проверкой в работе.
Технические характеристики фрезерного станка 676П
| Наименование характеристики | Ед. изм. | Параметры |
| Класс точности по ГОСТ 8-71 | П | |
| Стол | ||
| Количество подач стола | 16 | |
| Пределы подач стола | ||
| Продольных | мм/мин | 13…395 |
| Вертикальных | мм/мин | 13…395 |
| Расстояния от торца вертикального шпинделя до углового горизонтального стола | мм | 0…380 |
| Расстояния от оси горизонтального шпинделя до углового горизонтального стола | мм | 80…460 |
| Расстояние от торца станины до оси вертикального шпинделя | мм | 125…375 |
| Наибольшее расстояние от торца горизонтального шпинделя до торца подвески | мм | 298 |
| Скорость быстрого перемещения стола | ||
| Продольного | мм/мин | 900 |
| Вертикального | мм/мин | 900 |
| Основной вертикальный стол | ||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 630 х 250 |
| Наибольший продольный ход стола | мм | 400 |
| Наибольший вертикальный ход стола | мм | 380 |
| Число Т-образных пазов | 3 | |
| Ширина Т-образных пазов | мм | 14 |
| Расстояние между Т-образными пазами | мм | 50 |
| Угловой горизонтальный стол | ||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 800 х 250 |
| Число Т-образных пазов | 5 | |
| Ширина Т-образных пазов | мм | 14 |
| Расстояние между Т-образными пазами | мм | 50 |
| Угловой универсальный стол | ||
| Размеры рабочей поверхности стола (Д х Ш) | мм | 630 х 200 |
| Наибольший угол поворота | ||
| В горизонтальной плоскости | град | ±20 |
| В вертикальной плоскости с короткой стороны | град | ±30 |
| В вертикальной плоскости с длинной стороны | град | ±45 |
| Делительная головка | ||
| Наибольшее расстояние от торца шпинделя до центра поддержки | мм | 220 |
| Высота центров | мм | 107 |
| Наибольший угол поворота (в плоскости крепления) | град | ±90 |
| Передаточное отношение червячной пары | 1:40 | |
| Конус шпинделя | Морзе 4 | |
| Круглый стол | ||
| Диаметр рабочей плоскости | мм | 250 |
| Ширина Т-образных пазов | мм | 12 |
| Расстояние между Т-образными пазами | мм | 63 |
| Передаточное число червячной передачи | 0,125 | |
| Конус в столе | Морзе №4 | |
| Габаритные размеры | мм | 345 х 330 х 110 |
| Быстроходная головка | ||
| Количество скоростей | 4 | |
| Передаточное отношение | 2,6 | |
| Наибольшее число оборотов | об/мин | 5300 |
| Долбежная головка | ||
| Наибольший ход | мм | 80 |
| Наибольший угол поворота | град | ±90 |
| Число скоростей двойных ходов | 4 | |
| Пределы чисел двойных ходов в минуту | 50…100 | |
| Шпиндель | ||
| Количество ступеней скоростей шпинделя | 16 | |
| Внутренний конус шпинделя | Морзе 4 | |
| Диаметр отверстия в шпинделе | мм | 16,8 |
| Частота вращения шпинделя | ||
| Горизонтального | об/мин | 50…1630 |
| Вертикального | об/мин | 63…2040 |
| Наибольший ход шпиндельной бабки | мм | 250 |
| Наибольшее осевое перемещение вертикального шпинделя | мм | 60 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости | град | ±90 |
| Цена деления лимбов | мм | 0,05 |
| Цена деления линейки | мм | 1 |
| Шпиндельная бабка | ||
| Количество подач | 16 | |
| Пределы подач | мм/мин | 13…395 |
| Ускоренный ход | мм/мин | 900 |
| Электрооборудование | ||
| Количество электродвигателей на станке (с электронасосом) | 2 | |
| Главный привод станка | ||
| Мощность | кВт | 2,2 |
| Тип | 4АХ90L4ПУ3 М301 | |
| Электронасос подачи охлаждающей жидкости | ||
| Число оборотов | об/мин | 2800 |
| Мощность | кВт | 0,12 |
| Тип | ПА-22-С2 | |
| Габариты и масса | ||
| Габаритные размеры станка | ||
| длина | мм | 1282 |
| ширина | мм | 1215 |
| высота | мм | 1780 |
| Масса станка | кг | 910 |
Остались вопросы, звоните +7(958)762-88-23
