Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM Б/У - Продам в Czarne

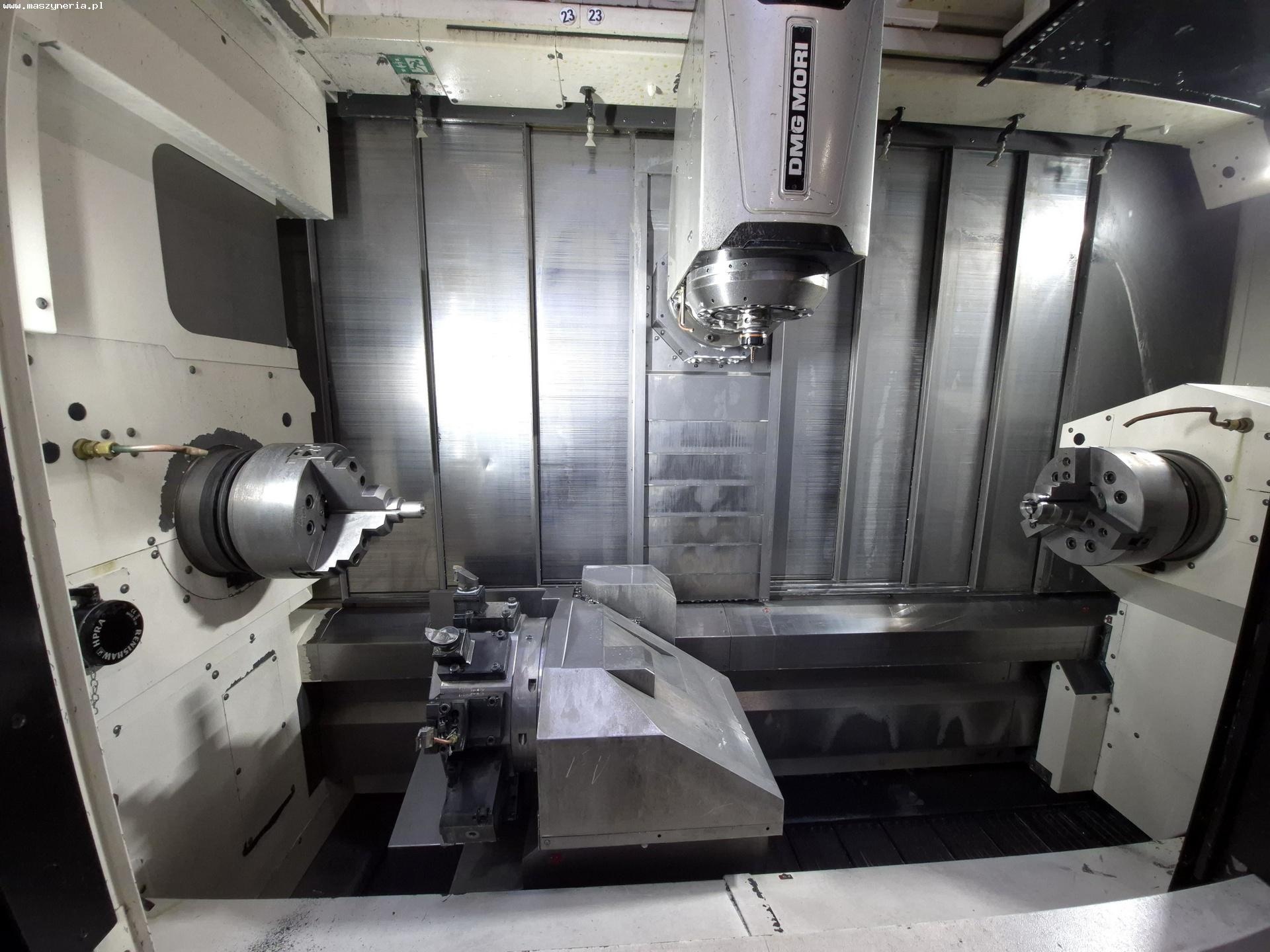

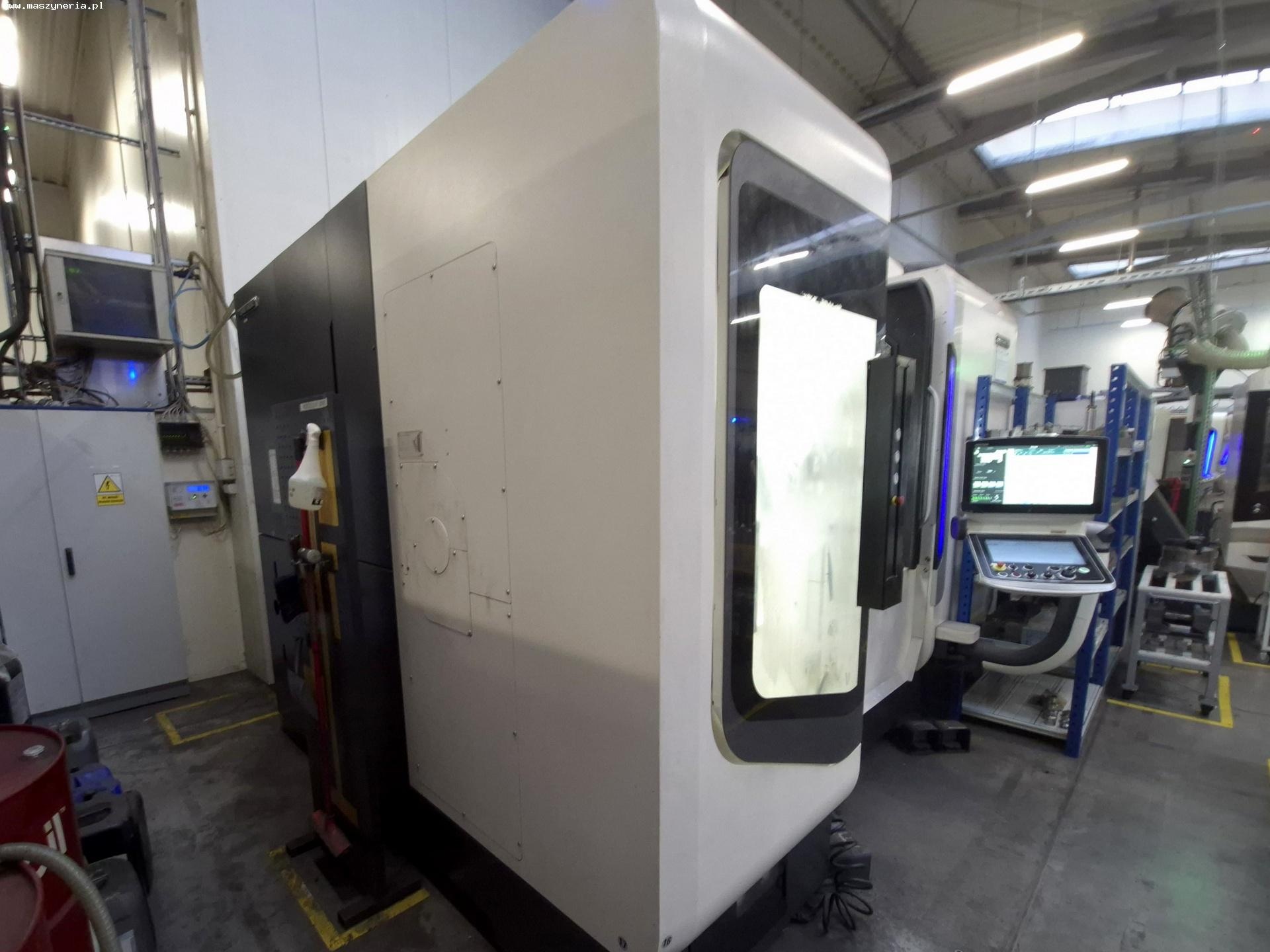

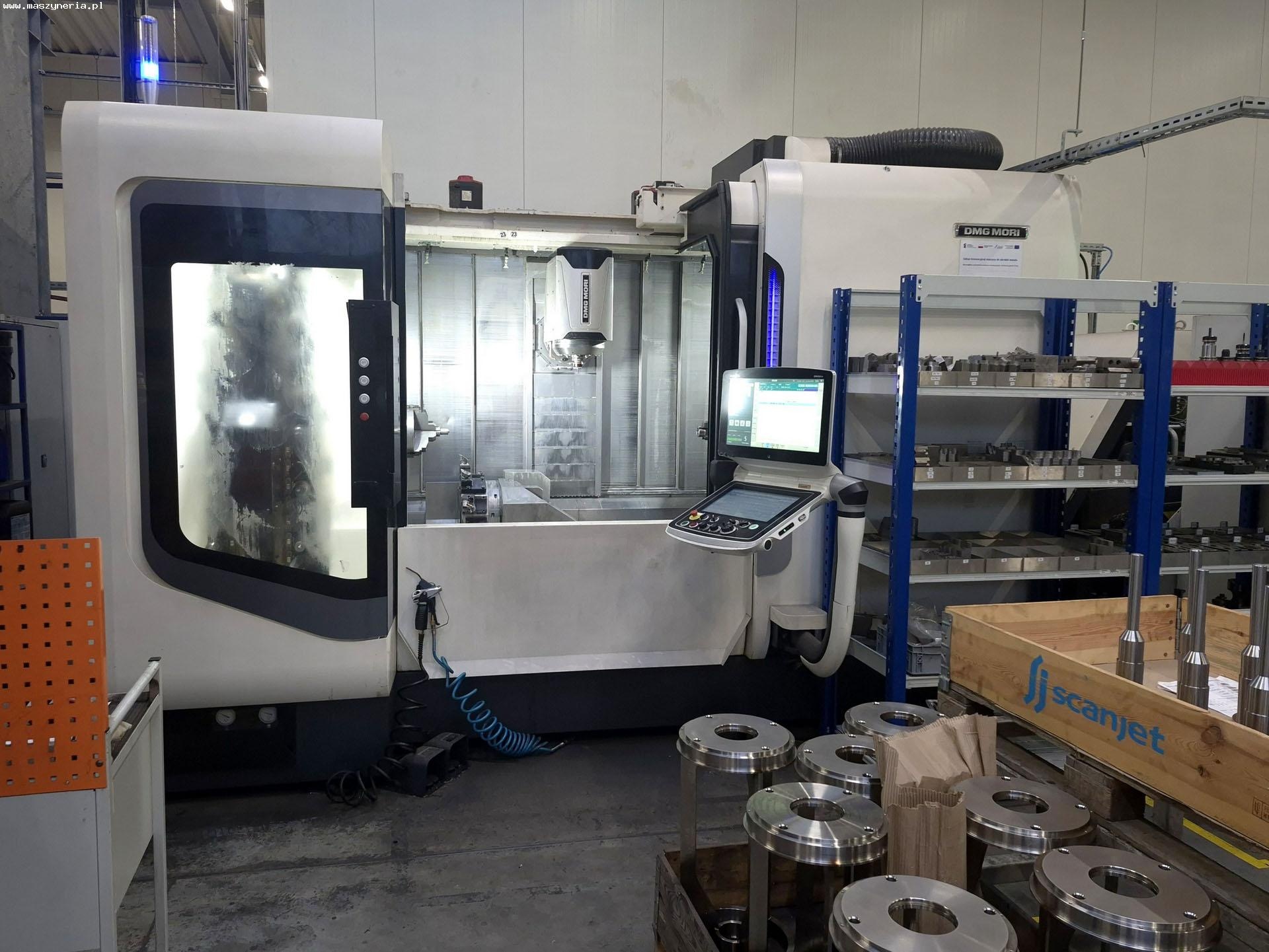

Токарно-фрезерный центр с ЧПУ DMG MORI NTX 2000/1500 SZM был изготовлен в 2018 году в Японии компанией DMG MORI CO., LTD.

Технические характеристики токарно-фрезерного станка DMG MORI NTX 2000/1500 SZM

Общие данные

• подача по оси X1/Y/Z1: 495/± 125/1560 мм
• подача по оси X2/Z2: 160/1402 мм
• диапазон поворота оси B: ± 120°
• быстрое перемещение по оси X1,Y,Z1: 40 м/мин
• быстрая траверса по оси X2/Z2/A: 30/38/30 м/мин
• быстрая траверса по оси B/C: 100/250 об/мин
• диаметр обработки над поперечным суппортом: 660 мм
• диаметр обработки над поперечным суппортом (турель): 300 мм
• максимальный диаметр поворота (инструментальный шпиндель): 660 мм
• максимальный диаметр поворота (револьверная головка): 274 мм
• максимальный диаметр прутка: 65 мм
• максимальная длина точения: 1540 мм
• максимальное расстояние между концом шпинделя и задней бабкой или между концами шпинделя: 1760 мм
• потребность в сжатом воздухе: 650 л/мин
• мощность двигателя насоса СОЖ: 1,1 кВт
• объём бака для СОЖ: 675 л
• емкость бака охладителя шпиндельного масла: 20 л
• емкость бака для гидравлического масла: 20 л
• объем бака охладителя: 192 л
• занимаемая площадь (Д х Ш): 4110 x 2992 мм
• вес станка DMG MORI NTX 2000/1500 SZM: 16000 кг

Главный шпиндель

• максимальная скорость вращения: 5000 об/мин
• диаметр отверстия: 73 мм
• конец шпинделя: JIS A2-6
• диаметр внутреннего подшипника: 120 мм
• минимальный угол индексации: 0,0001°
• мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
• крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

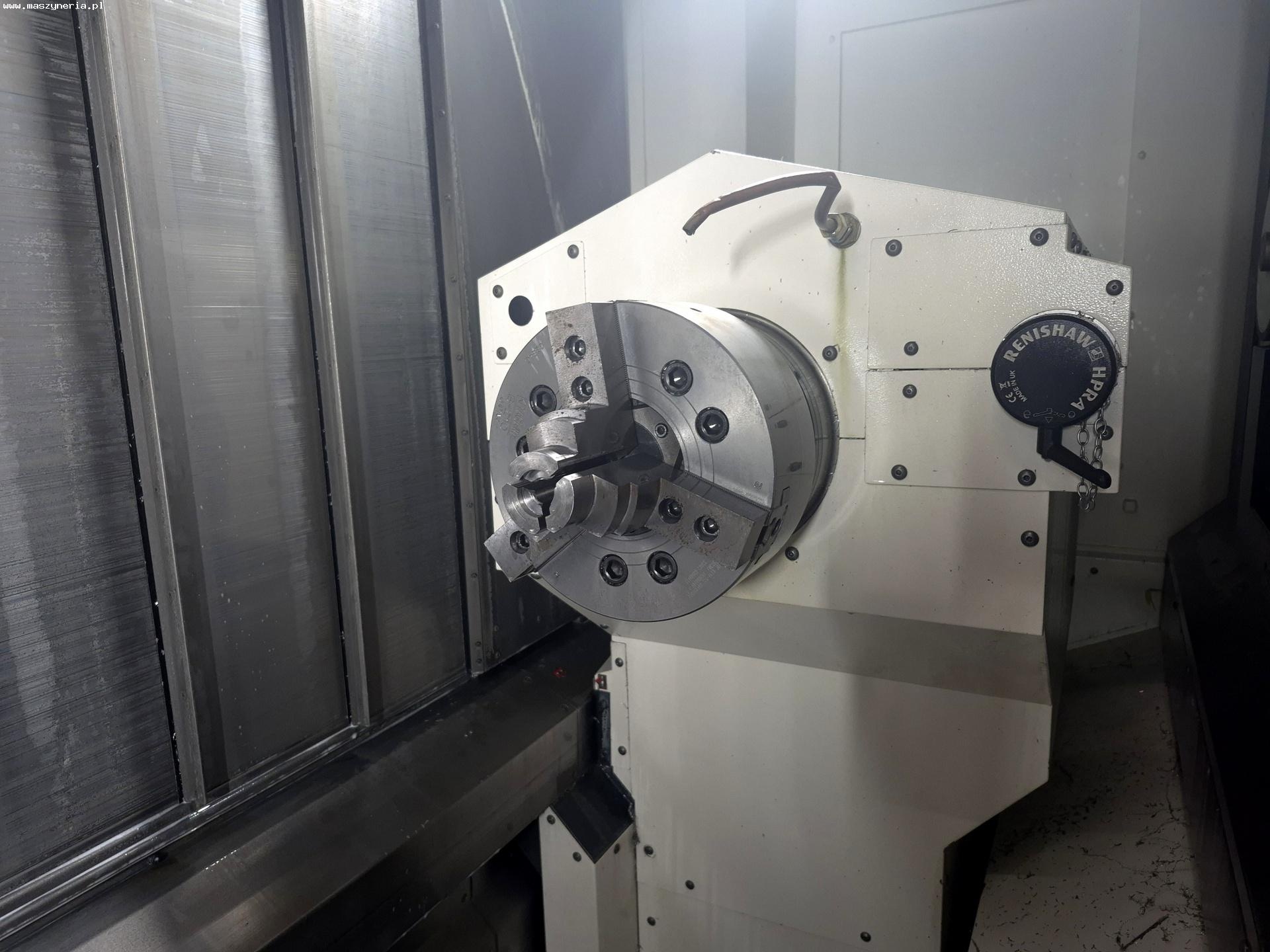

Контршпиндель

• максимальная скорость вращения: 5000 об/мин
• диаметр отверстия: 73 мм
• конец шпинделя: JIS A2-6
• диаметр внутреннего подшипника: 120 мм
• минимальный угол индексации: 0,0001°
• мощность привода (30 мин/непрерывная мощность): 22/18,5 кВт
• крутящий момент (15% ED/ 30 мин/непрерывная мощность): 230/178/159 Нм

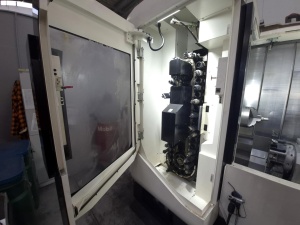

Цепной магазин инструментов

• количество позиций: 38
• максимальный диаметр инструмента (соседние позиции заняты/ соседние позиции пусты): 70/125 мм
• максимальная длина инструмента: 300 мм
• максимальный вес инструмента: 8 кг
• держатель инструмента: Capto C6
• Точность индексации по оси B: 0,0001°
• максимальная скорость вращения инструментального шпинделя: 12000 об/мин
• диаметр внутреннего подшипника инструментального шпинделя: 70 мм
• мощность привода инструментального шпинделя (10 мин/непрерывная мощность): 18,5/11 кВт
• крутящий момент инструментального шпинделя (10% ED/непрерывная мощность): 120/44 Нм
• угол индексации муфты инструментального шпинделя: 7,5°

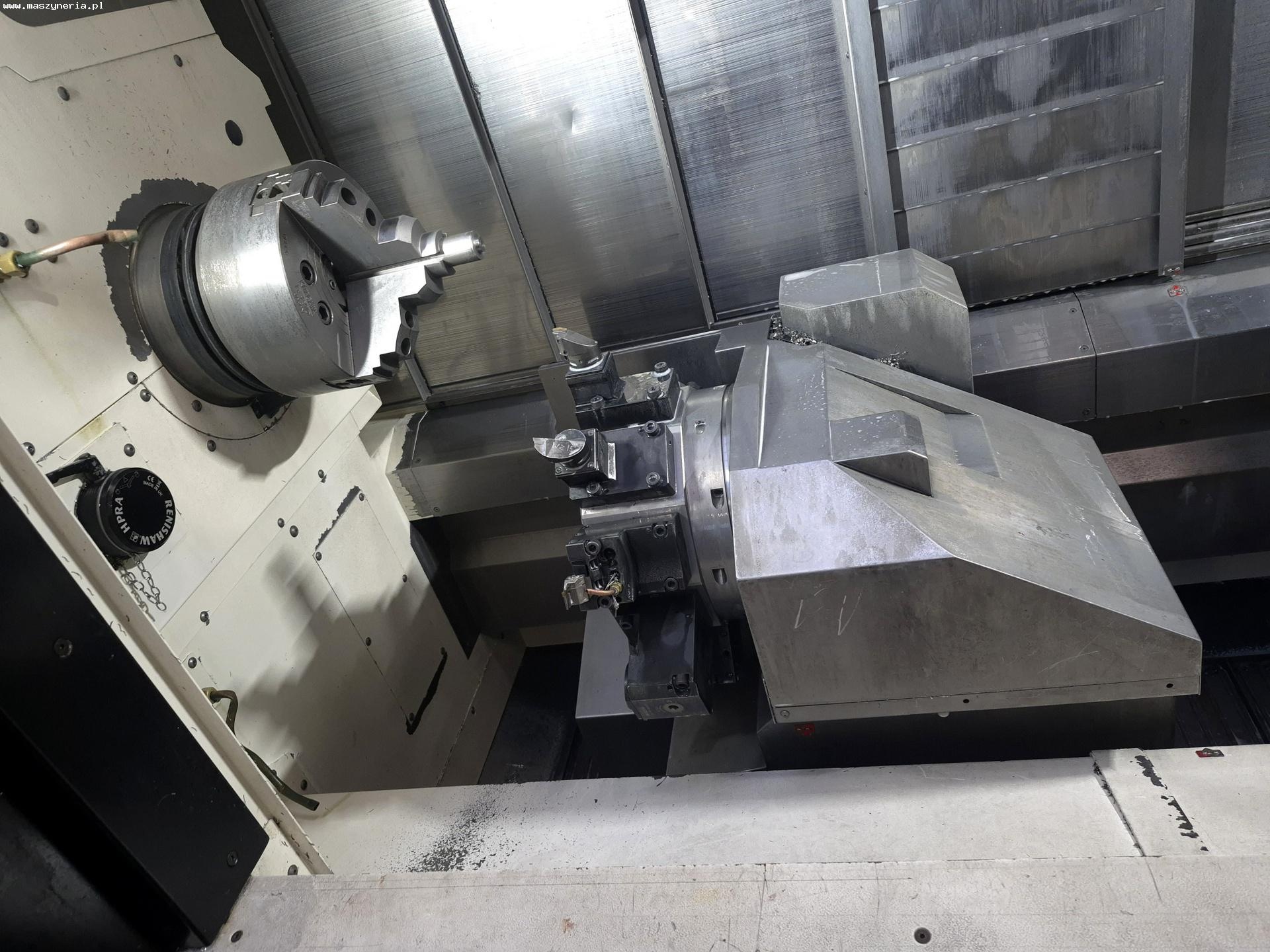

Турель

• количество позиций: 10
• максимальная скорость вращения инструмента: 6000 об/мин
• высота инструментального квадратного хвостовика: 20 мм
• максимальный диаметр хвостовика расточного прутка: 32 мм
• мощность привода вращающегося инструмента (15% ED/непрерывная мощность): 1,5/1,2 кВт
• крутящий момент вращающегося инструмента (15% ED/непрерывная мощность): 4,8/2,3 Нм

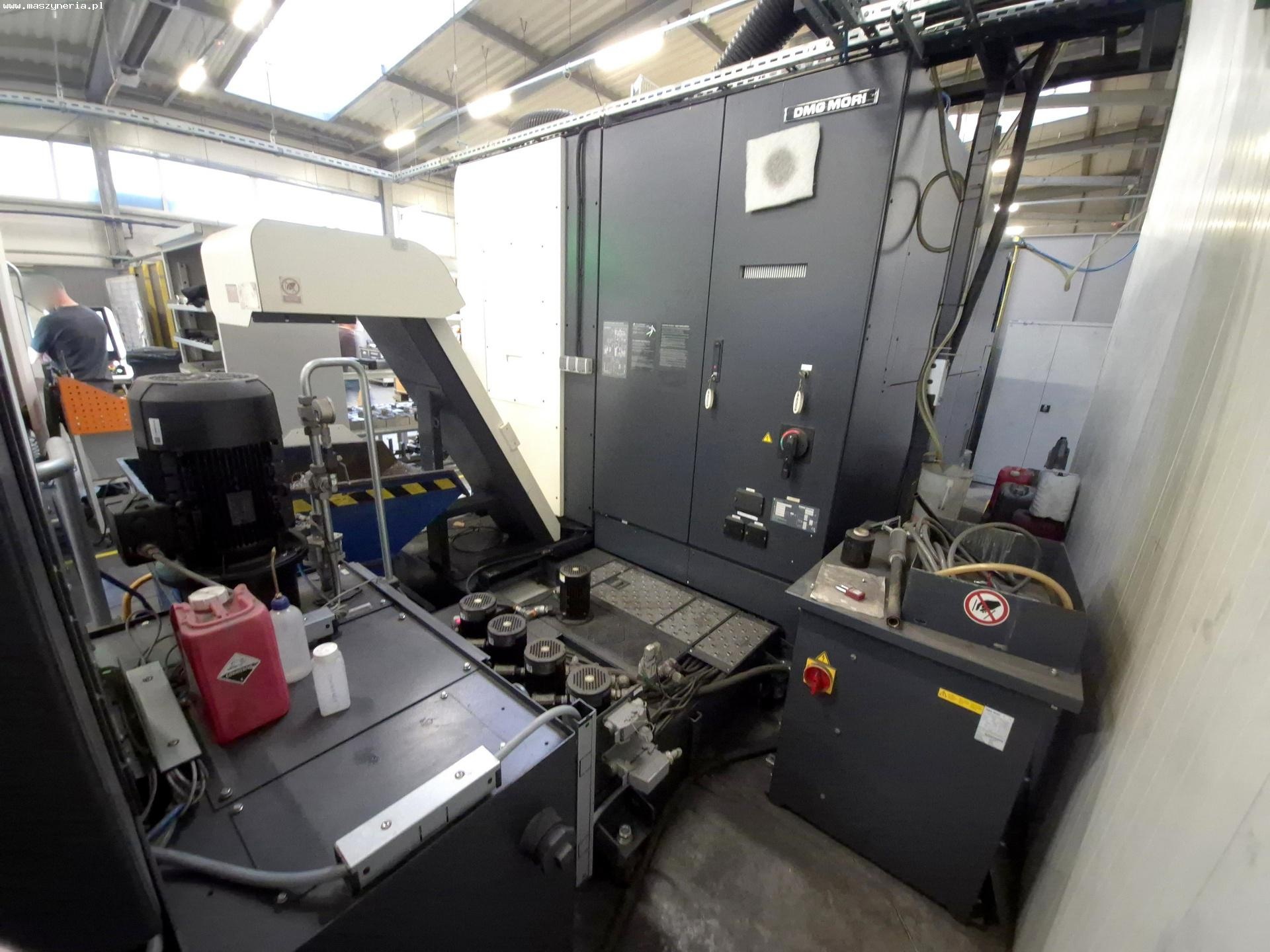

Оборудование обрабатывающего центра DMG MORI

• управление ЧПУ: FANUC F31iB5

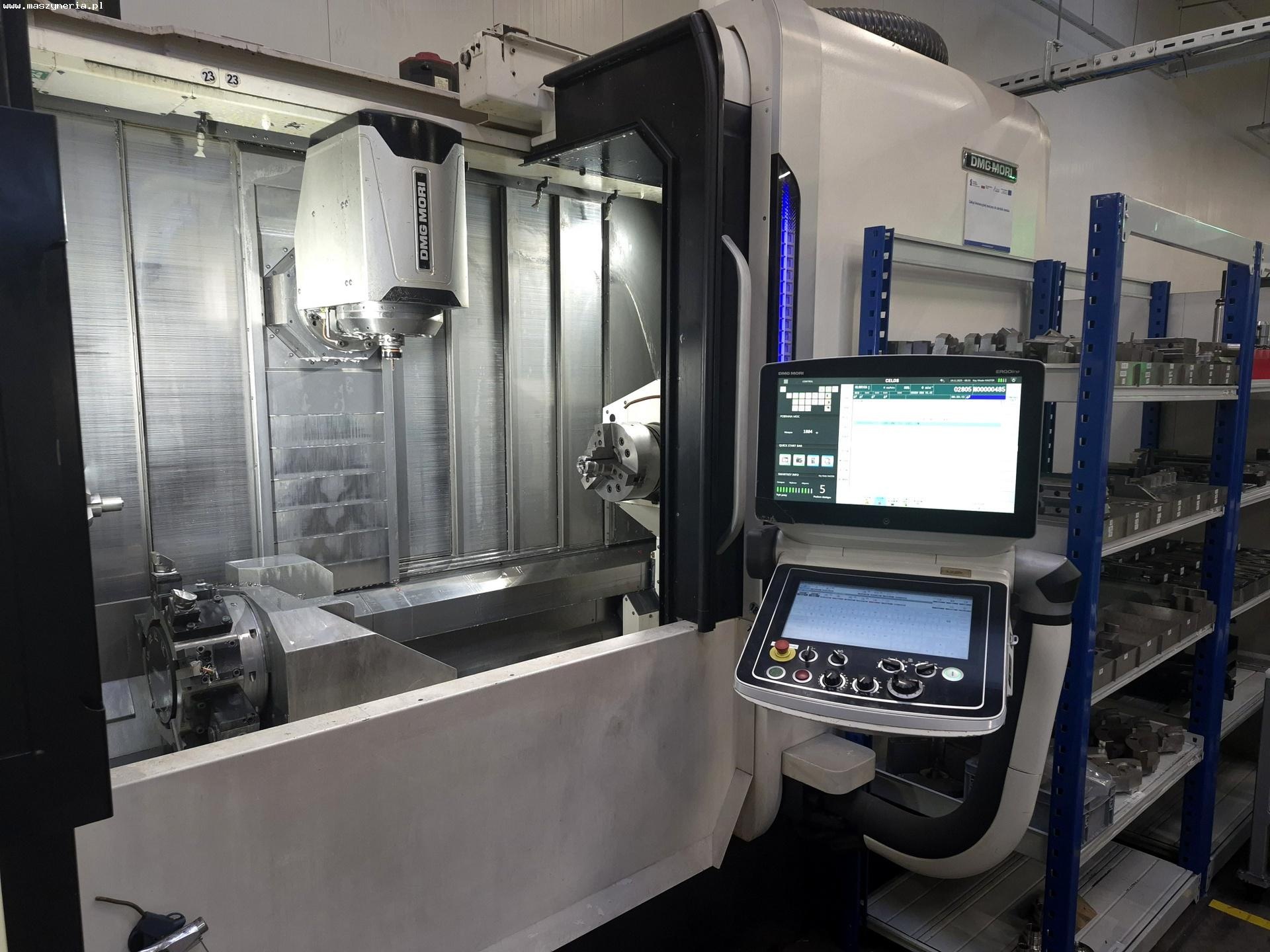

• сенсорная панель управления ERGOline Touch с унифицированным пользовательским интерфейсом CELOS
• охлаждение шпинделя (инструментальный шпиндель)
• система продувки шпинделя сжатым воздухом
• сепаратор масляного тумана 200 мм

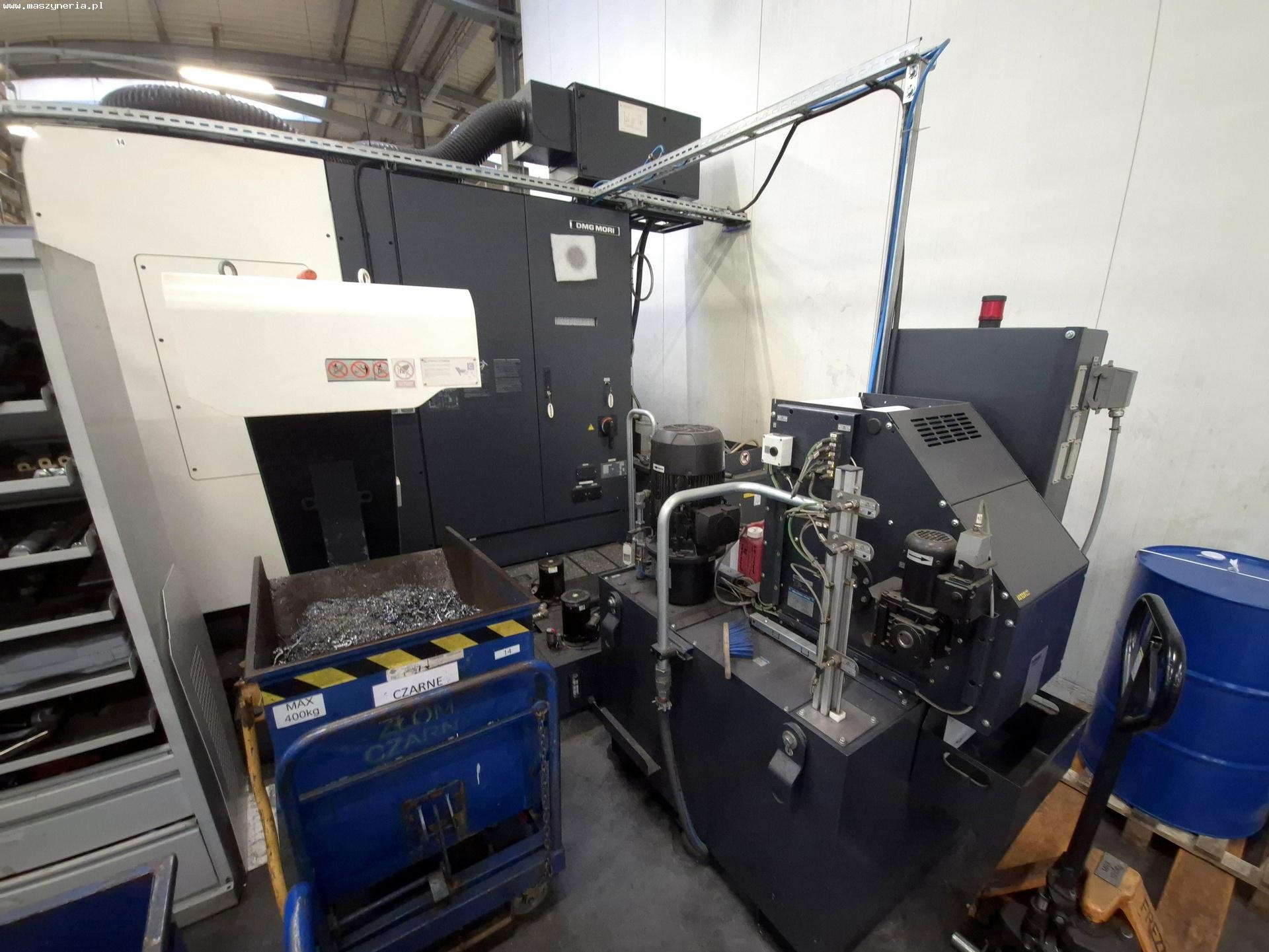

• конвейер стружки
• система фильтров: KNOLL/ INTERLIT
• система автоматического отключения
• освещение рабочего пространства
• ножной переключатель управления
• USB-порт
