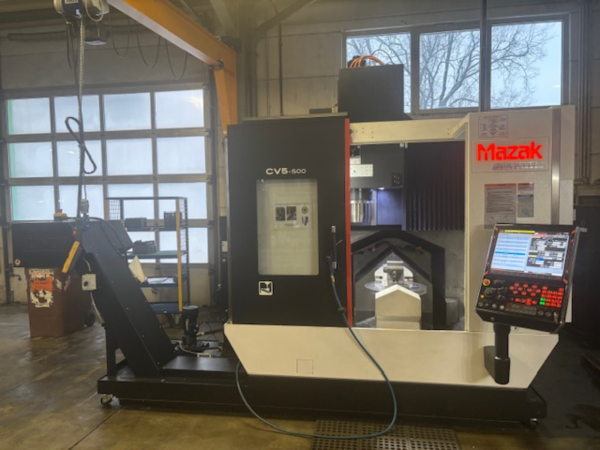

5-осевой вертикальный обрабатывающий центр Mazak CV5-500 Б/У - Продам в Hamburg

Этот 5-осевой вертикальный обрабатывающий центр Mazak CV5-500 был изготовлен в 2023 году. Он имеет максимальную скорость вращения шпинделя 12 000 об/мин, двухступенчатый электрический редуктор и скорость перемещения 36 м/мин по осям X, Y и Z. Станок выдерживает нагрузку на стол 200 кг и оснащен 30-позиционным устройством автоматической смены инструмента. Идеально подходит для сложной многоосевой прецизионной обработки. Свяжитесь с нами для получения дополнительной информации об этом станке.

Дополнительная информация

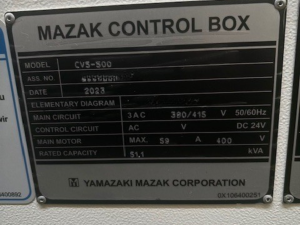

Электрическая нагрузка

Кажущаяся мощность (40% работы): 45,5 кВА

Постоянная кажущаяся мощность: 43,4 кВА

Электрическое подключение: 3-фазный переменный ток 380/400/415/440/460/480 В ±10%; 50/60 Гц ±1 Гц

Пневматика

Давление: 5-9 бар

Расход воздуха: 26 л/мин

Выдув воздуха через шпиндель: 345 л/мин

Шпиндель

Шпиндель: Крутой конус 40°

Ступени передачи: 2-ступенчатая (электрическая)

Номинальная мощность (инверторный двигатель переменного тока): 18,5 кВт (10%), 15,0 кВт (25%), 11,0 кВт (40% и непрерывно)

Максимальный крутящий момент: 119,4 Нм (10%), 95,5 Нм (25%), 70,0 Нм (40%); непрерывный 57,3 Нм

Оси, подачи, рапиды

Количество одновременно работающих осей: 5

Быстрая траверса X/Y/Z: 36 м/мин

Быстрая траверса B/C: 30 мин-¹

Скорость подачи X/Y/Z: 36 000 мм/мин

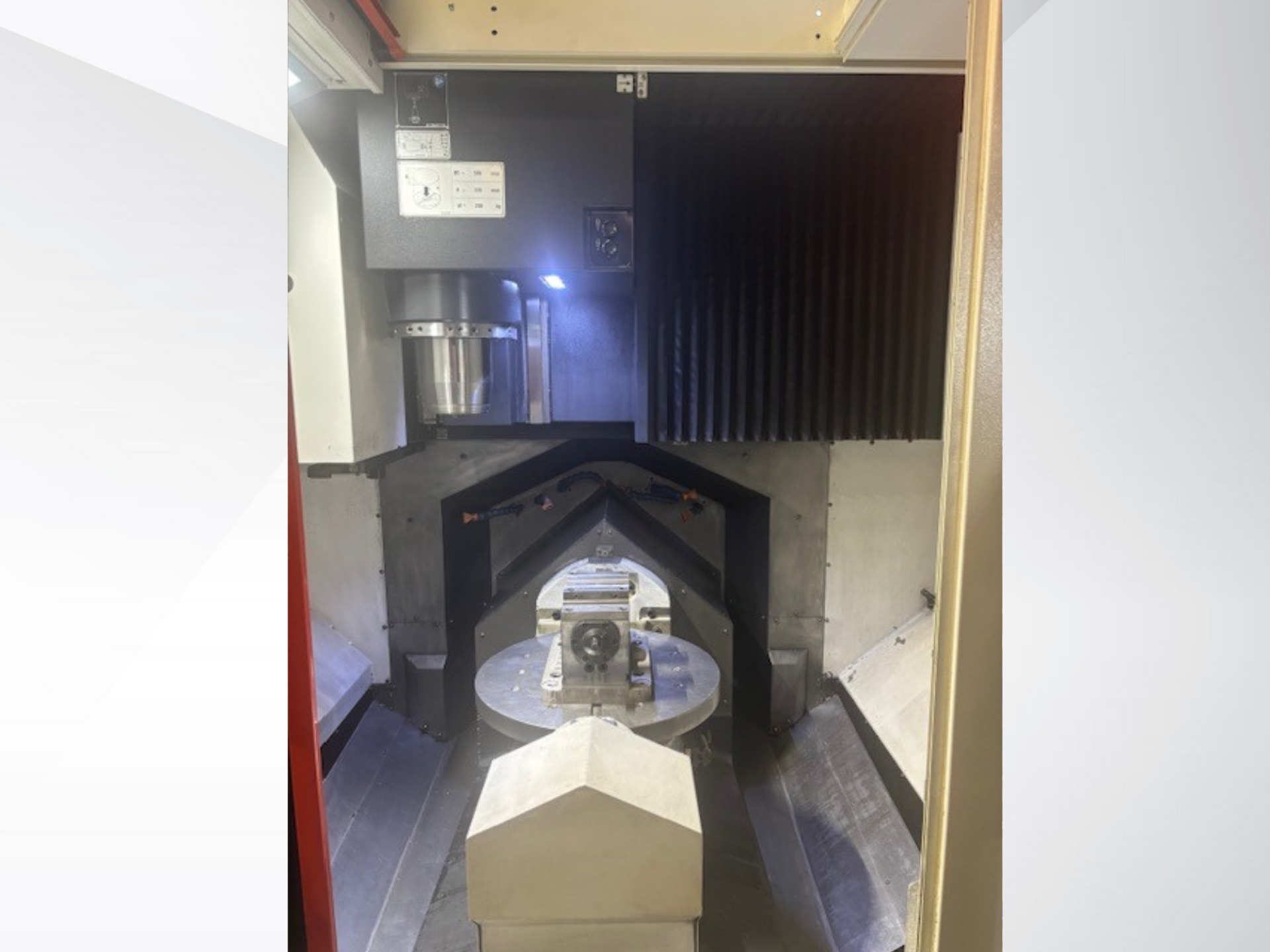

Стол

Диаметр: 500 мм

Резьбовые отверстия: M16 × 2

Контрольное отверстие: Ø50 мм H6 (+0,016 / -0,000 мм)

Вместимость заготовки

Максимальный диаметр: 500 мм

Максимальная высота: 320 мм

Ходы / Рабочая зона

Поворот/индексация оси B: 220° (±110°), 0,0001°

Поворот по оси C: 360°

Расстояние носик шпинделя - столешница (горизонтально): 50-520 мм

Расстояние шпиндель - центр стола (вертикальное): 95-565 мм

Автоматический сменщик инструмента

Позиции инструмента: 30 (дополнительный магазин: 48)

Выбор: Случайный, кратчайший путь

Держатель инструмента: MAS BT 40 или SK 40

Тяговый болт: Yamagaxi ANSI тип

Максимальный диаметр инструмента: 80 мм (прилегание занято) / 125 мм (прилегание свободно)

Максимальная длина инструмента: 300 мм

Время смены инструмента (от стружки к стружке): 4.60 s

Вместимость резервуаров

Смазка для направляющих/шариковых винтов: 1.80 l

Гидравлическое масло: 5,0 л

Охлаждающая жидкость шпинделя: 26.0 l

Опция: 18 000 мин¹ Охлаждающая жидкость шпинделя (масляный бак): 60 l

Общий объем бака: 320,0 л

Дополнительное оборудование

Пакет мониторинга/датчиков

Аналоговые входы: 4 × 0-10 V

Цифровые входы: 8

ACC-SENSOR.1AXIS.10M: 1-осевой акселерометр с кабелем 10 м

Активный датчик мощности (Размеры: 8105 × H85 мм)

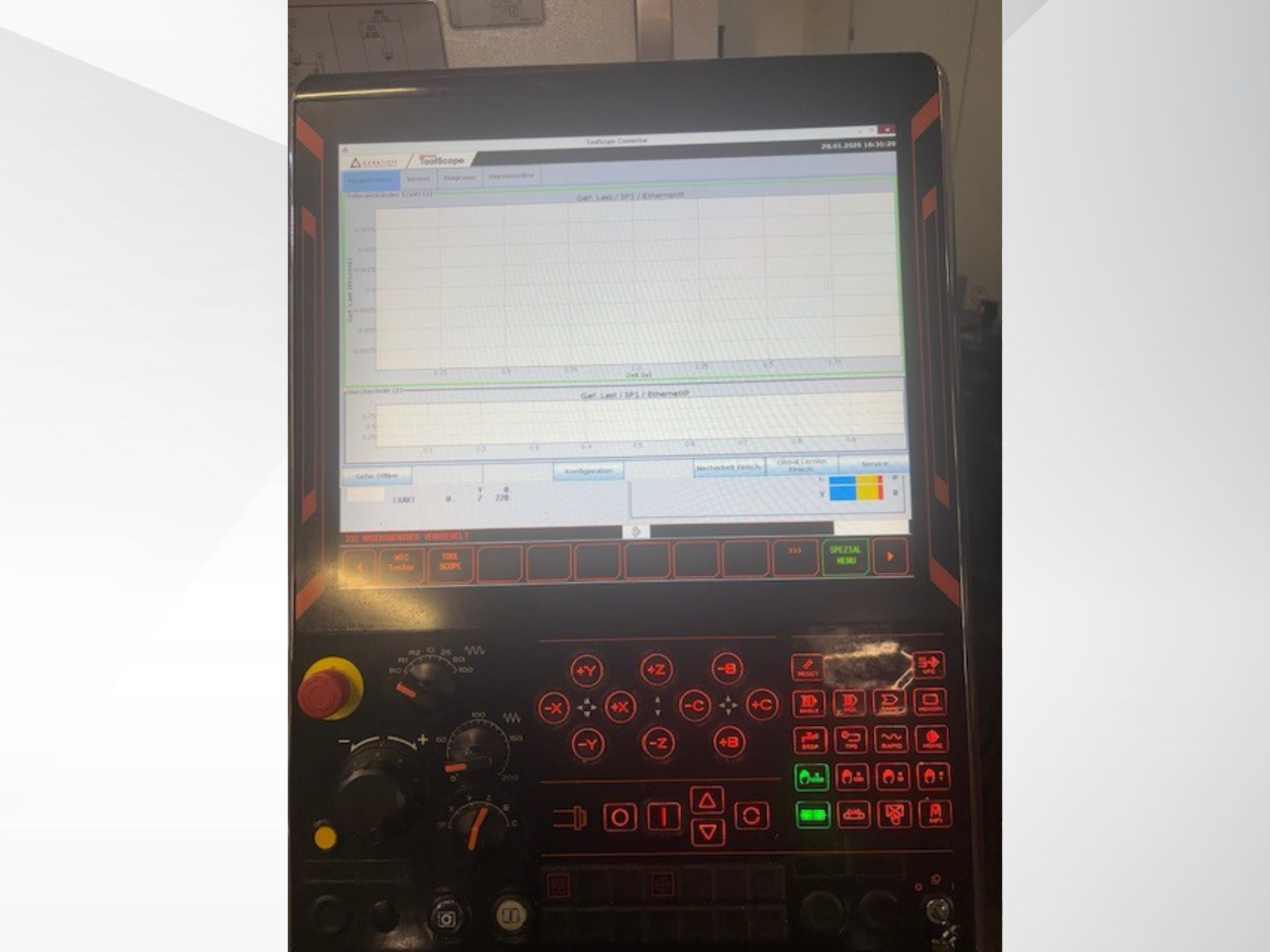

Toolscope IP для DIN-рейки Rev.4

Функциональность промышленного ПК в шкафу управления

Связь и управление через HMI

PM: Контроль инструмента и процесса

Обнаружение поломки инструмента

Самообучающийся предел износа

Фиксированные и динамические диапазоны допусков

Стратегия мониторинга производительности процесса

Контроль столкновений со всеми системами Goliog

Монтаж на DIN-рейку в шкафу управления

Размеры: 812 × H90 × D62 мм

Документация, включая Toolscope

Транспортер для сбора стружки (справочные размеры: ширина станка 3 365 мм, включая транспортер для сбора стружки)
