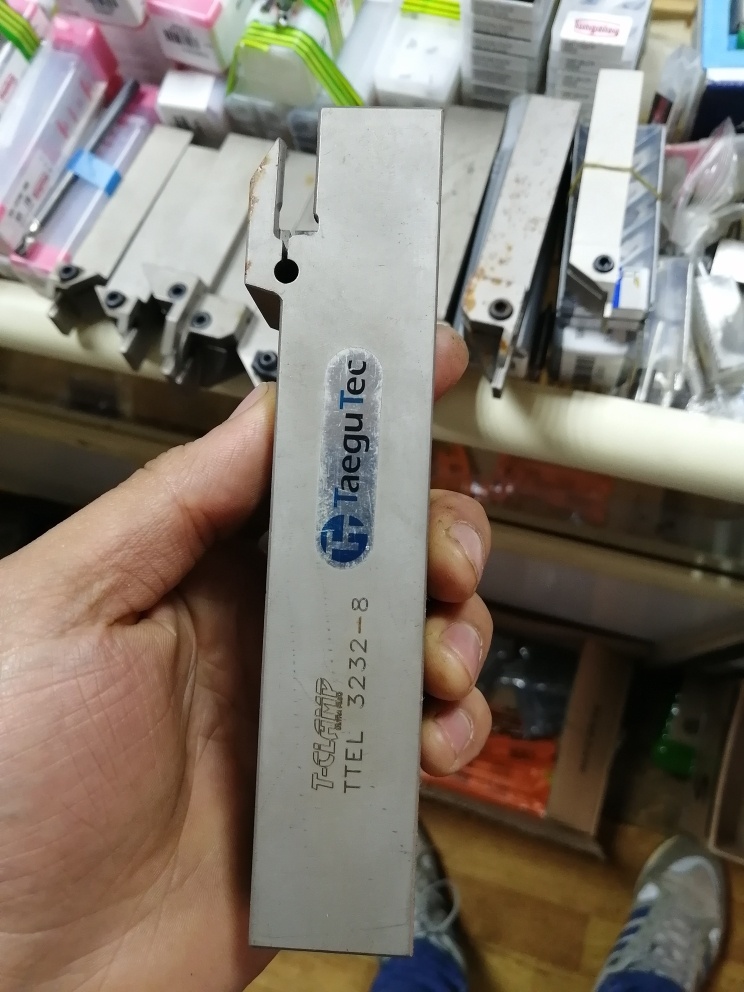

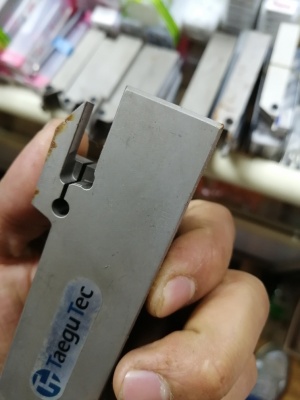

Резец канавочный отрезной Taegutec ttre резец 32Х32 - Продам в Новокузнецке

Характеристики державок серии T-CLAMP (например, самой популярной модели TTER/L 2525-8 или 3232-8) под пластину TDC 8 определяются их назначением для тяжелых отрезных и канавочных работ.

Основные технические параметры:

Тип крепления: Прижимная система серии T-Clamp. Пластина фиксируется в гнезде за счет упругости верхней части прижима (Self-Clamping) или с помощью прижимного болта (в зависимости от конкретной модификации).

Это обеспечивает быструю смену кромок.

Посадочное место (Seat Size): 8. Это ключевой параметр, означающий, что державка спроектирована строго под пластины шириной 8,0 мм (TDC 8, TDJ 8 и др.).

Размеры сечения (хвостовик):

Наиболее распространены: 25х25 мм и 32х32 мм.

Длина державки: обычно 150 мм (для сечения 2525) или 170 мм (для 3232).

Максимальная глубина резания (T-max):

Для стандартных державок TTER она составляет до 20–25 мм.

Если используется лезвие (Blade) типа TGB 32-8, глубина отрезки может достигать 80–100 мм (в зависимости от диаметра заготовки).

Материал: Высокопрочная инструментальная сталь с антикоррозийным покрытием (обычно черное оксидирование) для поглощения вибраций при работе на больших вылетах.

Ключевые особенности конструкции:

Жесткость: Державки под 8-ю пластину имеют усиленное «тело» под посадочным гнездом, чтобы выдерживать значительные усилия резания при обработке широких канавок.

Отвод стружки: Конструкция головки оптимизирована так, чтобы стружка, формируемая пластиной TDC 8, беспрепятственно выходила из зоны реза, не повреждая державку.

Направление резания: Бывают правые (TTER) и левые (TTEL). Для большинства стандартных токарных станков используется правое исполнение (R).

Применение:

Эти державки предназначены для:

Отрезки стальных заготовок большого диаметра.

Нарезания глубоких и широких канавок (шириной 8 мм за один проход).

Черновой обработки труднообрабатываемых материалов, где требуется максимальная прочность инструмента.
