5-осевой высокоскоростной обрабатывающий центр SAUER HSC 20 linear Б/У - Продам в Люберцах
Детальное описание
DMG SAUER HSC 20 linear — это компактный 5-осевой высокоскоростной фрезерный обрабатывающий центр производства компании Sauer GmbH (DMG SAUER / Deckel Maho), Германия. Станок разработан специально для высокоточной обработки сложнопрофильных деталей малых и средних размеров в медицинской, авиакосмической, инструментальной и приборостроительной отраслях.
Конструкция выполнена в формате monoBLOCK-портала (Gantry-дизайн) с жёстким, виброгасящим основанием из полимербетона (минералит), что обеспечивает исключительную термическую и механическую стабильность. Линейные приводы по осям X, Y, Z исключают механический люфт и гарантируют высочайшее быстродействие и точность.
Ключевые преимущества
• Максимальная динамика благодаря линейным приводам по осям X/Y/Z с прецизионным охлаждением — ускорение > 2 g

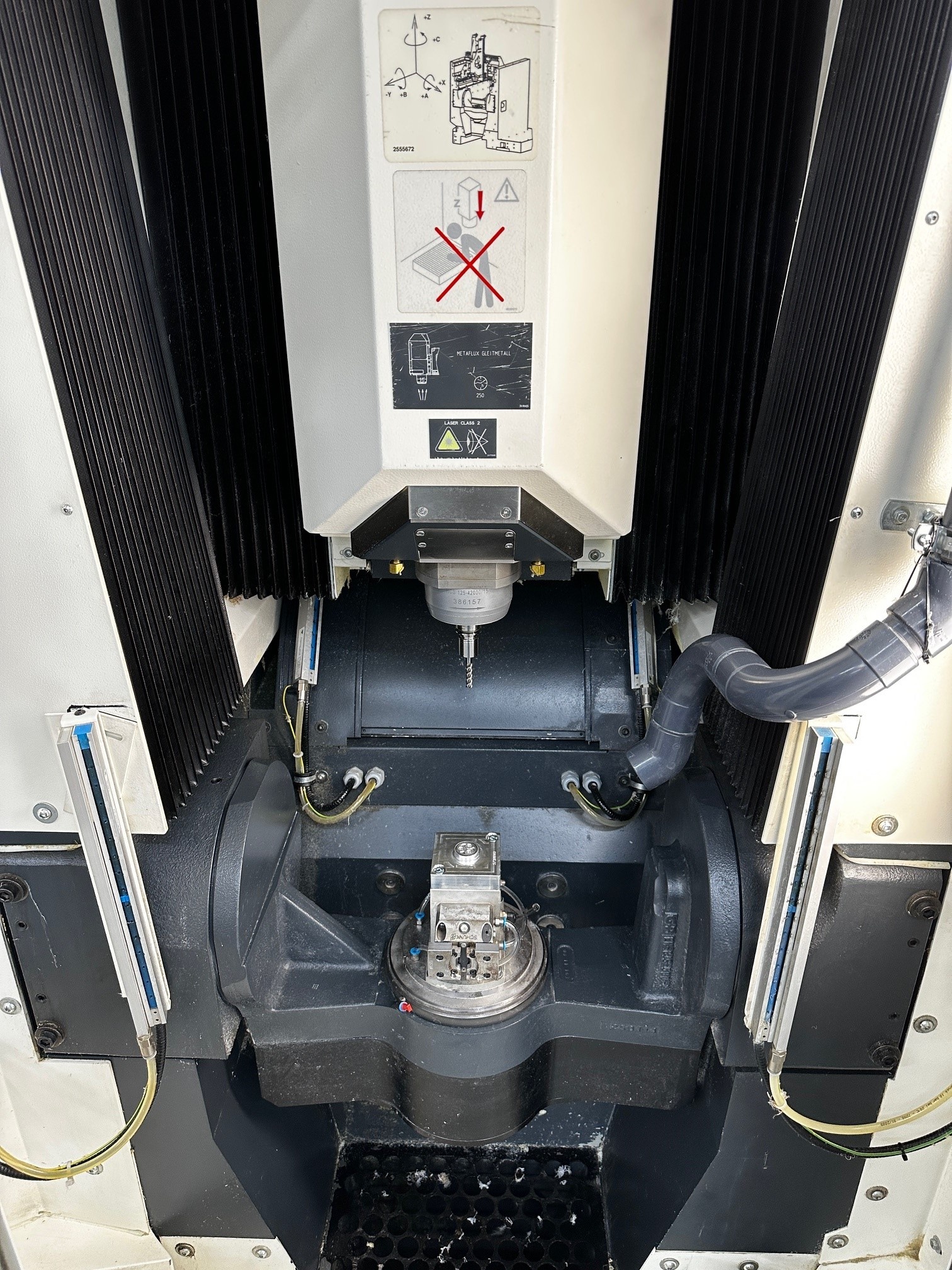

• 5-осевая обработка: интегрированный NC-поворотный стол (A- и C-оси) с водоохлаждаемыми моментными двигателями (Torque)
• Шпиндель HSC с жидкостным охлаждением, макс. 42 000 об/мин, инструментальный конус HSK-E 32
• Виброгасящий стенд из полимербетона в конструкции monoBLOCK — максимальная жёсткость

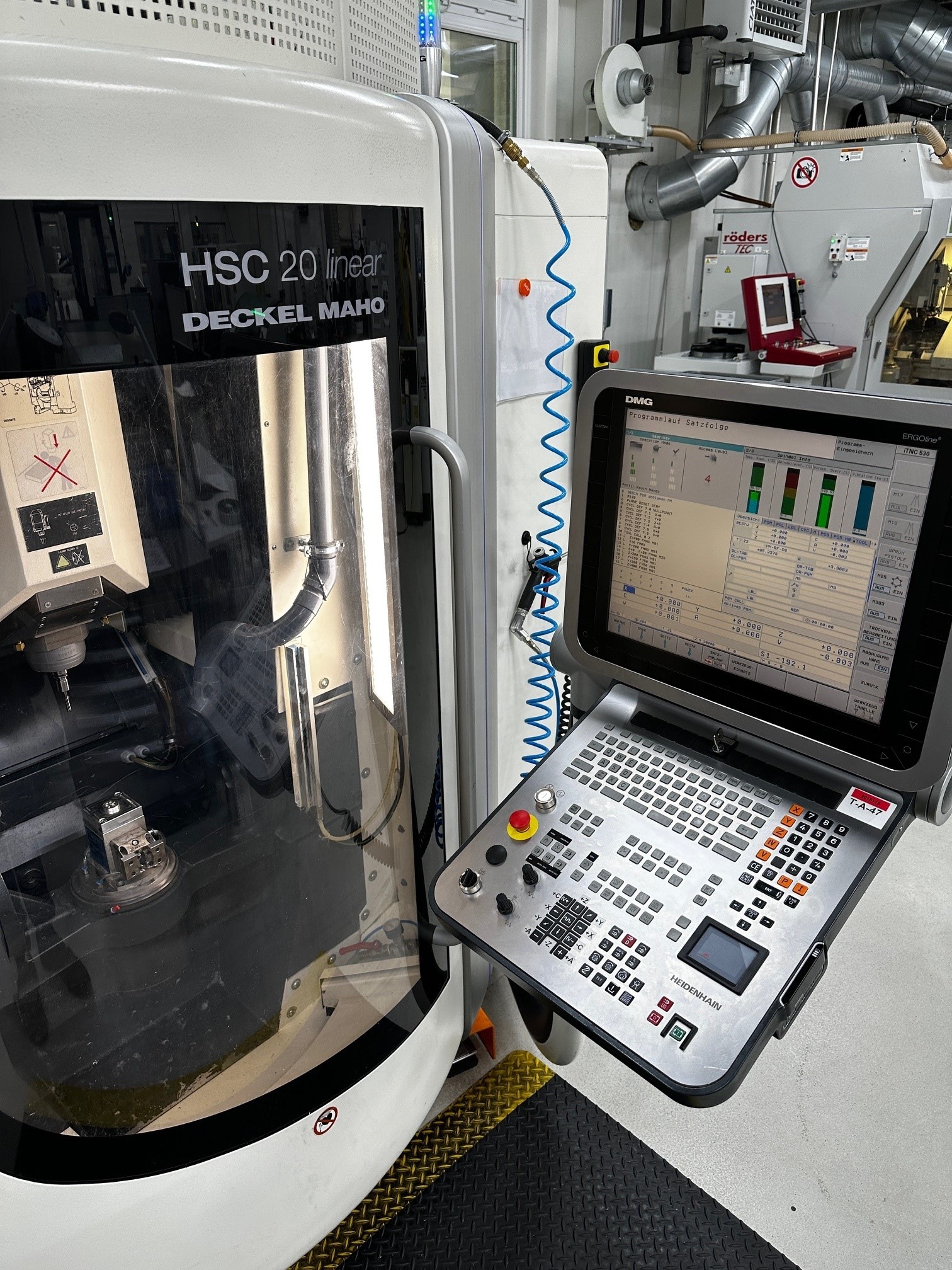

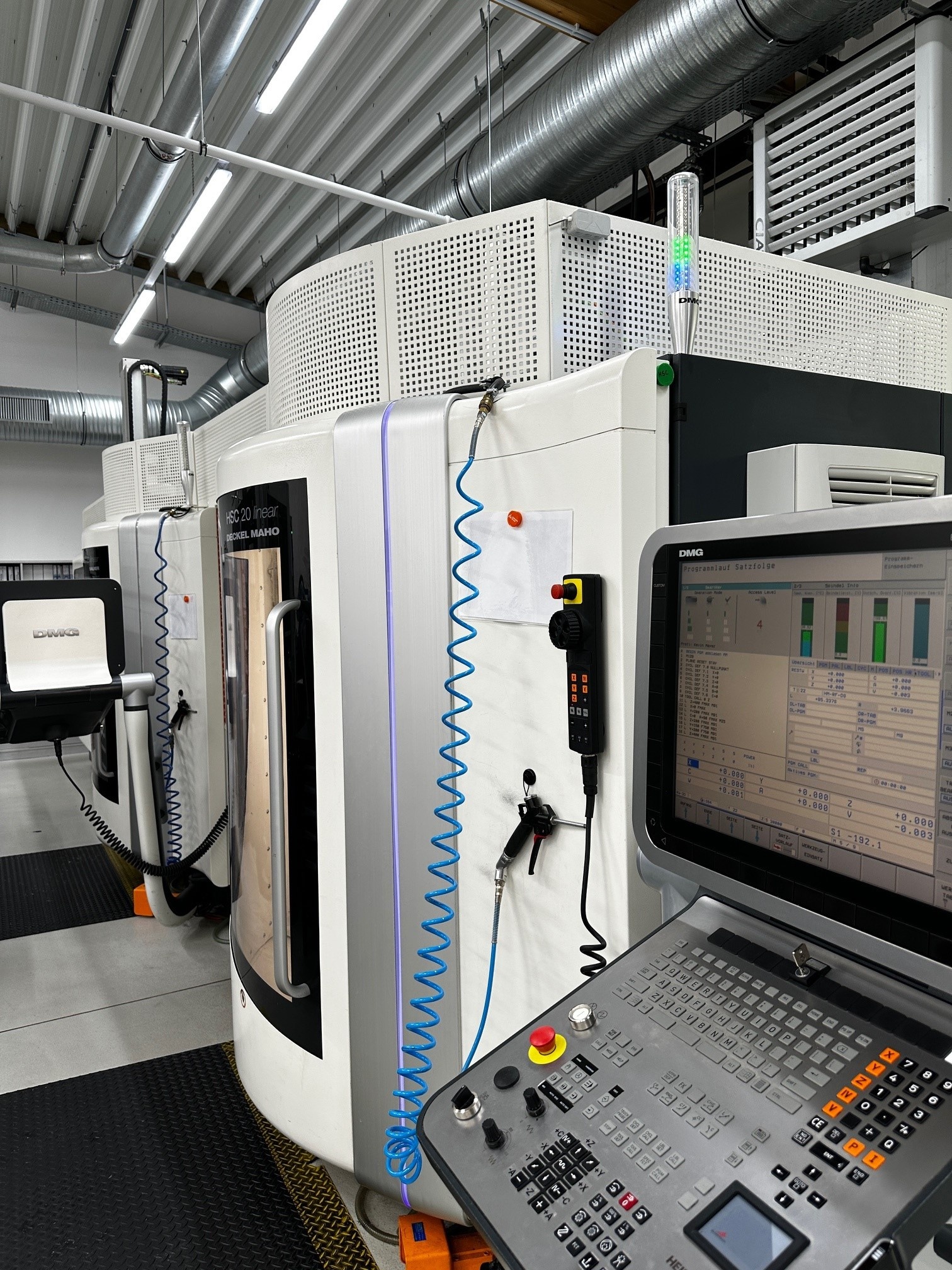

• CNC-система Heidenhain iTNC 530 (ERGOline) — 5-осевая интерполяция
• Лазерная система измерения инструмента BLUM LaserControl NT
• Бесконтактный ИК-датчик измерения заготовки DMG PowerProbe 400
• Инструментальный магазин на 60 позиций (цепной)
• Система деионизации рабочей зоны и аспирация пластиковой стружки (POM, графит)

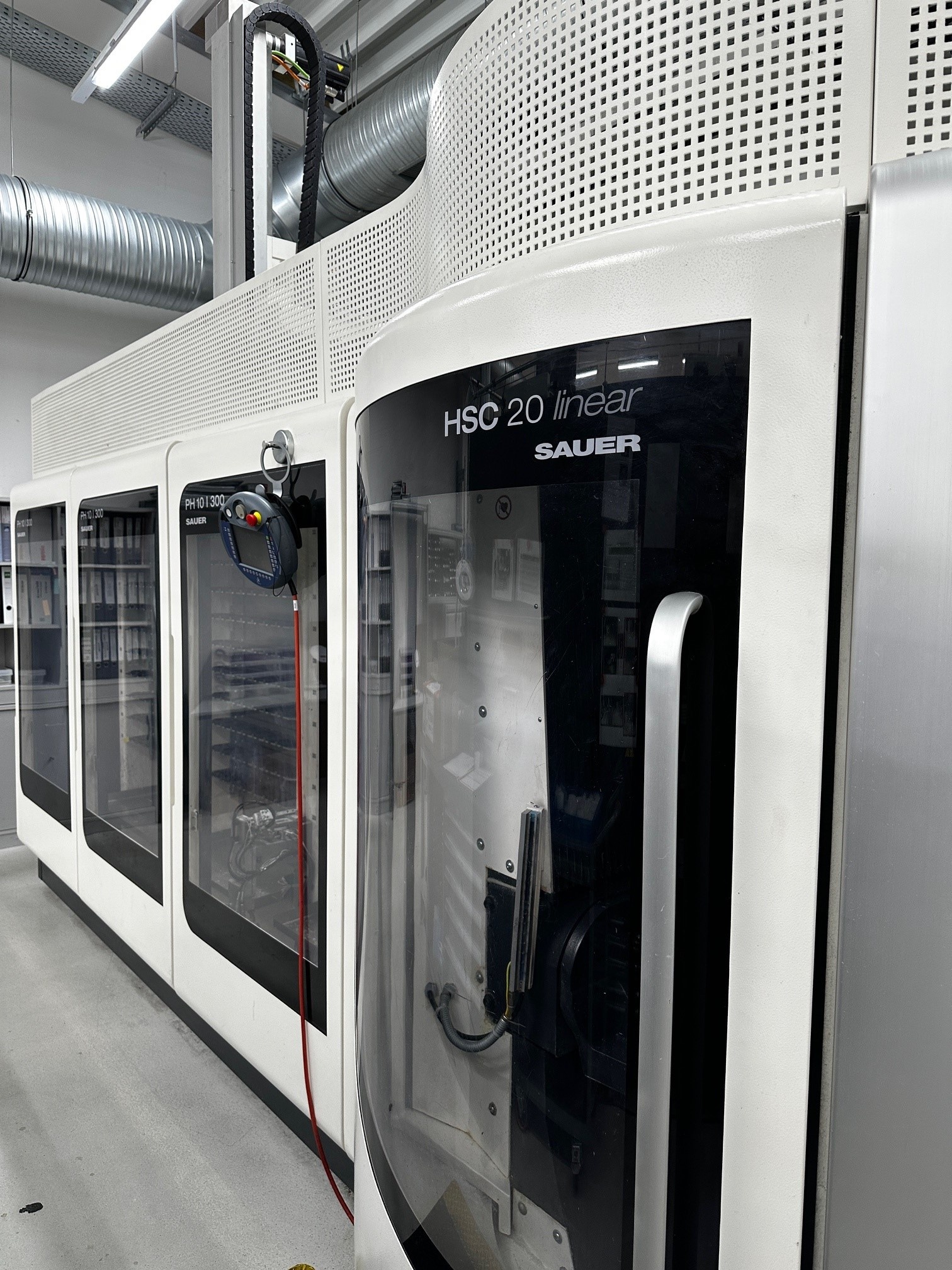

• Паллетная система подачи заготовок PH 101/300 (Sauer) — встроена в комплектацию
Параметр | Значение |
Количество управляемых осей | 5 (X, Y, Z + A, C) — одновременная 5-осевая интерполяция |
Ход по оси X (продольная) | 200 мм |
Ход по оси Y (поперечная) | 200 мм |
Ход по оси Z (вертикальная) | 280 мм |
Привод осей X, Y, Z | Линейные двигатели прямого привода (без зазора) |
Максимальное ускорение (X/Y/Z) | > 2 g (> 20 м/с²) |
Быстрое перемещение (X/Y/Z) | до 40 м/мин |
Ось A (качание) | NC-поворотная вилка с Torque-двигателем |
Диапазон поворота A-оси | от −10° до +130° |
Макс. скорость A-оси | 50 об/мин |
Ось C (вращение стола) | Встроен в поворотную вилку, Ø стола 200 мм, Torque-мотор |
Диапазон вращения C-оси | 0° — 360° (непрерывно) |
Макс. скорость C-оси | 150 об/мин |
Расстояние HSK — стол: мин/макс | 120 / 400 мм |
Шпиндель
Параметр | Значение |
Модель шпинделя | HCS 125-42000/15 (SB 42 — водоохлаждаемый) |
Максимальная скорость шпинделя | 42 000 об/мин |
Минимальная скорость шпинделя | 3 000 об/мин |
Конус инструмента | HSK-E 32 |
Крутящий момент (S1 — 100% ПВ) | до 6 Нм (опция повышенного момента) |
Крутящий момент (S4 — 40% ПВ) | до 7,8 Нм |
Охлаждение шпинделя | Активное жидкостное охлаждение |
Защитный воздух (Sperrluft) | Да — защита конуса от стружки и влаги |
Мощность шпинделя | 40 кВА (подключаемая мощность) |
Инструментальная система
Параметр | Значение |
Инструментальный магазин | 60 позиций (цепной, автоматический) |
Система смены инструмента | Pick-up (подбор без манипулятора) |
Время смены инструмента (Span-Span) | < 10 секунд |
Тип инструментального конуса | HSK-E 32 |
Диаметр инструмента (определённая режущая кромка) | Ø 0,1 — 6 мм |
Диаметр инструмента (неопределённая режущая кромка) | Ø 0,5 — 30 мм |
Макс. длина инструмента | 200 мм |
Подключение и вспомогательные системы
Параметр | Значение |
Напряжение питания | 3N/PE, 50–60 Гц, 400 В / 230 В (±10%) |
Потребляемая мощность | 40–50 кВА |
Номинальный ток | 55–100 А |
Давление сжатого воздуха | мин. 6 бар |
Охлаждение (СОЖ), давление/расход | до 2,5 бар / 40 л/мин |
Масса станка | ~3 900 — 4 000 кг |
Габариты (ДxШxВ) без паллетной системы | 2 020 × 2 196 × 2 385 мм |
Площадь установки (без PH) | 2 900 × 1 800 мм |
Состояние оборудования (наработка)
Параметр | Значение |
Общий налёт часов (машинное время) | ≈ 22 800 ч |
Налёт часов шпинделя | ≈ 9 282 ч |
Режим эксплуатации у предыдущего владельца | Двухсменная работа, производство медицинских имплантатов |
Местонахождение | Германия |
Запросите полное КП и вышлем на почту
