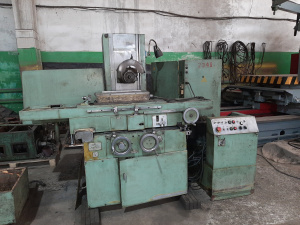

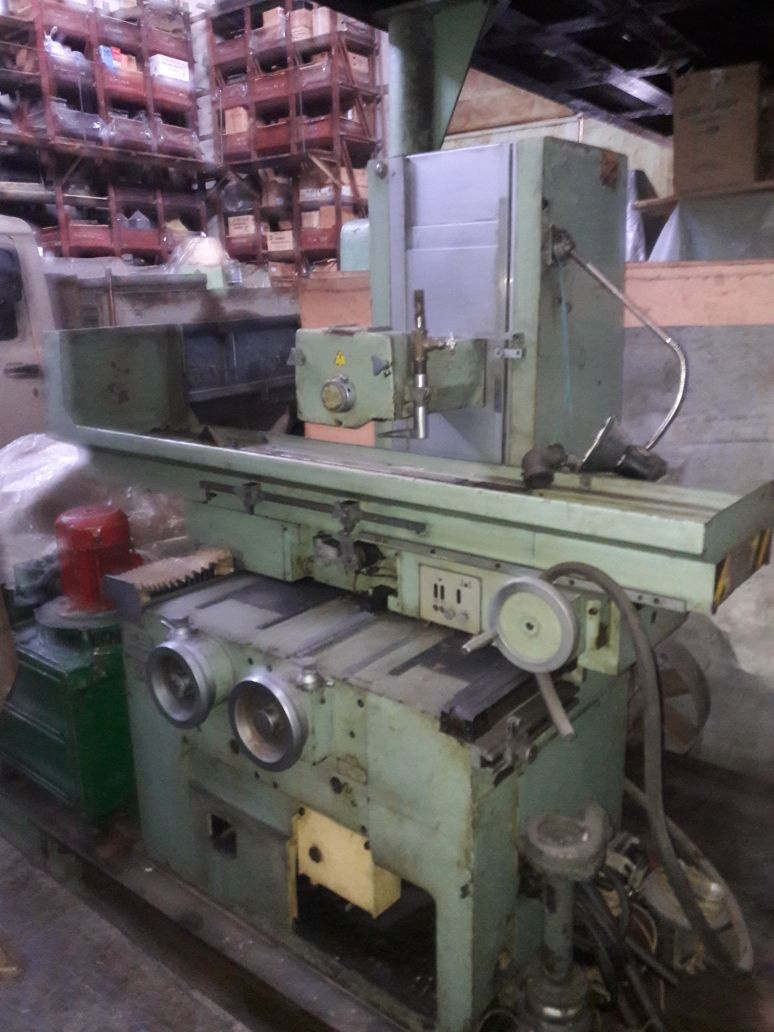

Продам Станок плоскошлифовальный 3Е711ВФ Б/У в Новосибирске
Детальное описание
Назначение и область применения.
Плоскошлифовальный станок 3Е711ВФ с крестовым столом и горизонтальным шпинделем предназначен для шлифования периферией круга плоских поверхностей различных изделий, закреплённых на зеркале стола, магнитной или электромагнитной плитах или в приспособлении. Возможно шлифование торцем круга вертикальных поверхностей.
С применением специальных приспособлений для профилирования шлифовальных кругов и крепления деталей на станках возможно профильное шлифование фасонных поверхностей и пазов.
Станок имеет программированный (с цифровой индикацией) съём припуска, при котором обеспечивается черновая автоматическая вертикальная подача с переходом в цикле на чистовую, отключение чистовой подачи при достижении заданного размера, выхаживание и отскок шлифовального круга. Предусмотрена автоматическая поперечная подача, автоматический реверс суппорта, вывод стола в зону загрузки.

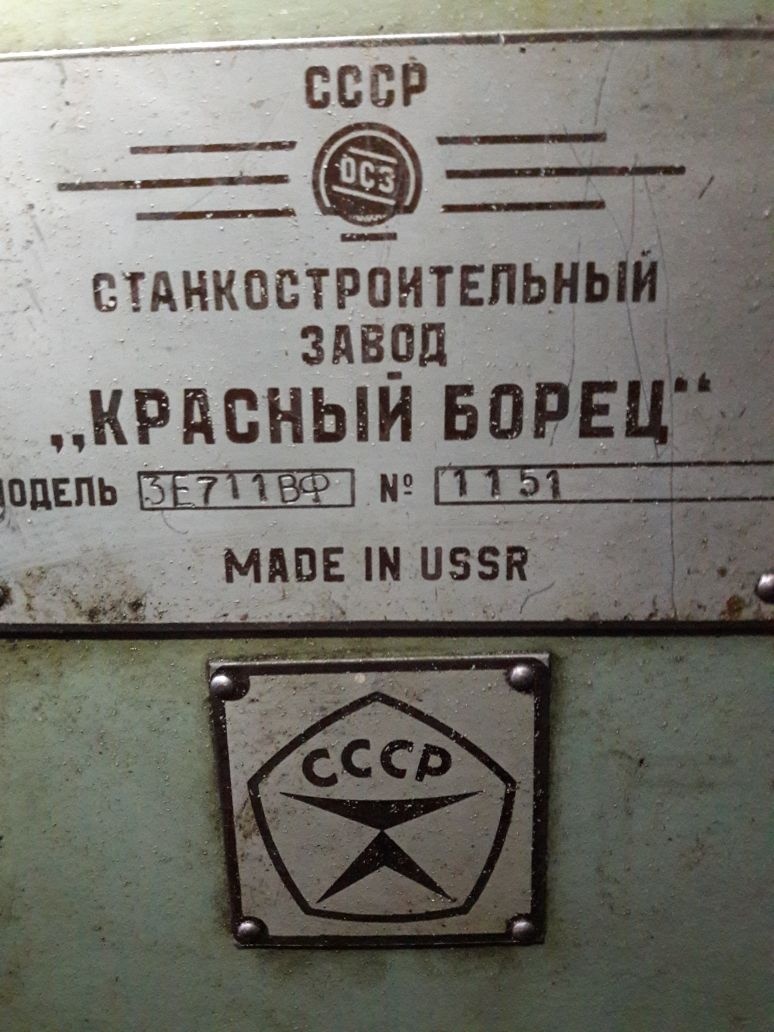

Завод-изготовитель
Оршанский станкостроительный завод "Красный борец"

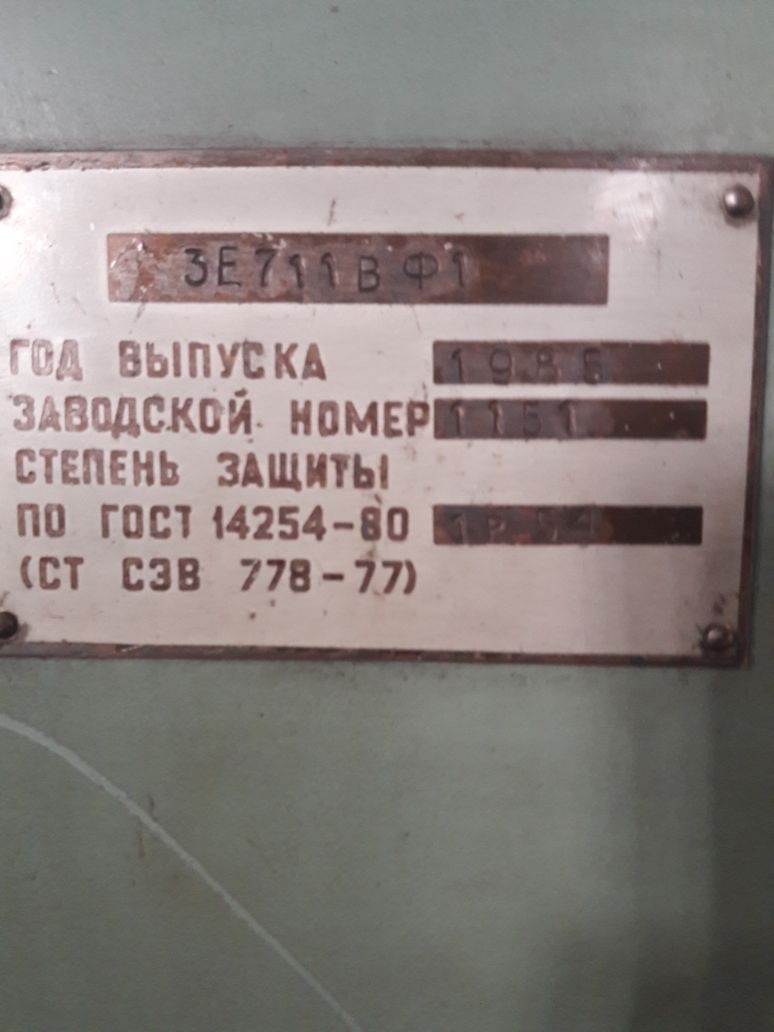

Год выпуска
1985
Состояние и комплектация
Состояние: рабочее, складское хранение.
Комплектация: стандартная, есть документация.
| Наибольшие размеры обрабатываемого изделия, мм: | |
| длина | 630 |
| ширина | 200 |
| высота при новом круге | 320 |
| Размеры рабочей поверхности стола по ГОСТ 6569-75, мм: | |
| длина | 630 |
| ширина | 200 |
| Ширина паза по ГОСТ 1574-75, мм | 14 |
| Расстояние между пазами, мм | 50 |
| Число пазов | 3 |
| Наибольшее ручное перемещение стола, мм: | |
| продольное | 700 |
| поперечное | 250 |
| Скорость продольного перемещения стола (регулируется бесступенчато), м/мин: | |
| наименьшая | 2 |
| наибольшая | 35 |
| Скорость поперечного перемещения крестового суппорта (регулируется бесступенчато), м/мин: | |
| наименьшая | 0,01 |
| наибольшая | 1,5 |
| Наибольшее расстояние от оси шпинделя до зеркала стола, мм | 445 |
| Скорость ускоренного перемещения крестового суппорта, м/мин | — |
| Диаметр конца шлифовального шпинделя по ГОСТ 2323-67, мм | 40 |
| Шлифовальный круг по ГОСТ 2424-67: | |
| тип | ПП |
| наружный диаметр, мм: | |
| наименьший | 160 |
| наибольший | 250 |
| высота, мм | 40 |
| диаметр отверстия, мм | 76 |
| Наибольшая скорость резания, м/с | 35 |
| Скорость нерегулируемого перемещения шлифовальной головки, м/мин | 0,3 |
| Цена деления лимба, мм: | |
| вертикальной подачи | 0,002 |
| тонкой вертикальной подачи | 0,0005 |
| поперечной подачи | 0,05 |
| тонкой поперечной подачи | 0,001 |
| Автоматическая вертикальная подача (ступенчатая в диапазоне 0,001…0,009 через 0,001 мм в диапазоне 0,01…0,09 через 0,01 мм), мм: | |
| наименьшая | 0,001 |
| наибольшая | 0,09 |
| Автоматическая поперечная подача на ход стола (регулируется бесступенчато), мм: | |
| наименьшая | 0,5 |
| наибольшая | 20 |

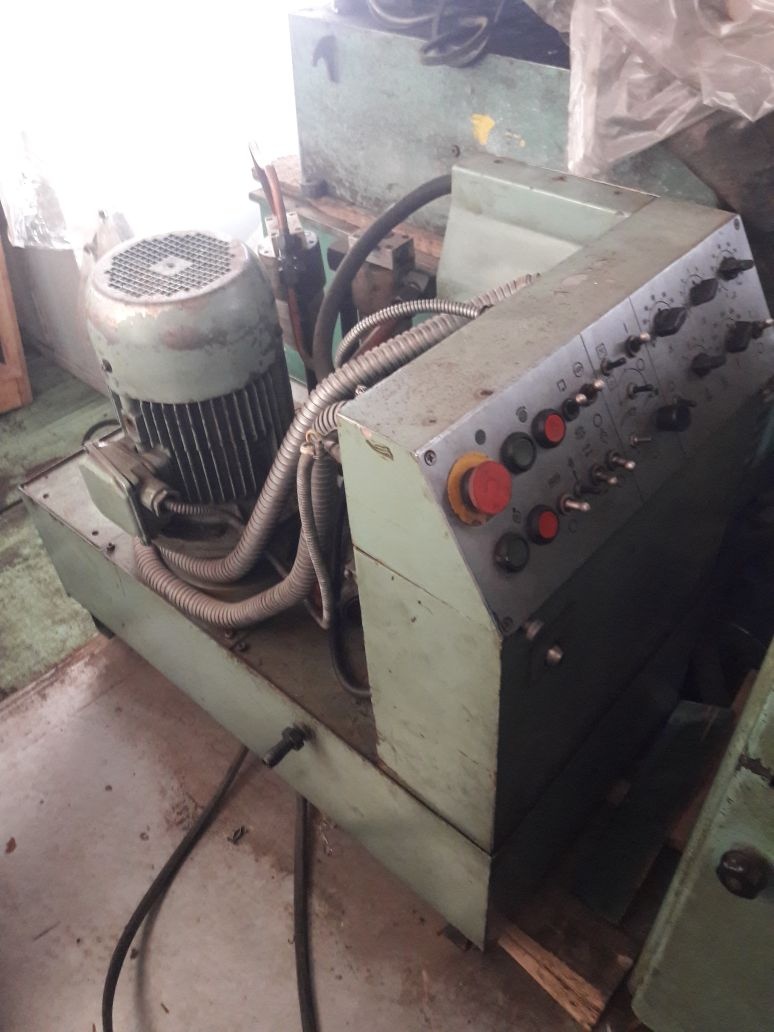

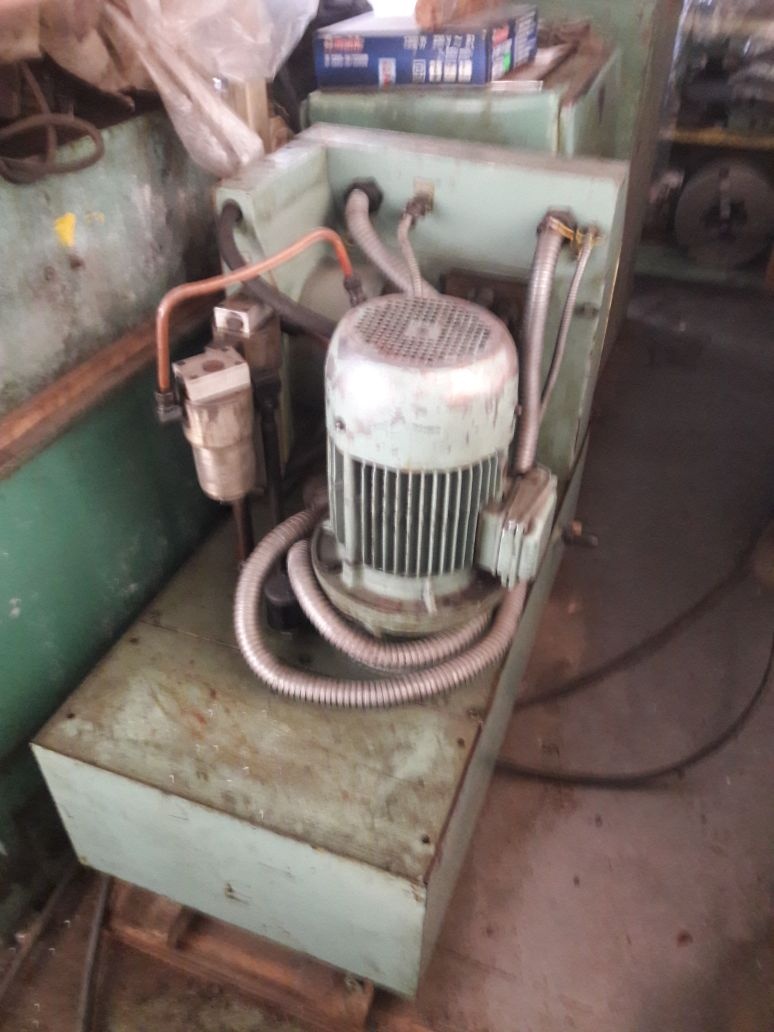

| Насос гидропривода: | |
| тип | 8Г12-33 |
| подача, л/мин | 8/35 |
| Насос смазки шлифовальной головки: | |
| тип | БГ12-41А |
| подача, л/мин | 6 |
| Насос охлаждения: | |
| тип | ПА-45 |
| подача, л/мин | 45 |
| Габаритные размеры, мм: | |
| без учёта приставного оборудования и хода подвижных частей: | |
| длина | 2310 |
| ширина | 1915 |
| высота | 1915 |
| с учётом приставного оборудования и хода подвижных частей: | |
| длина | 2820 |
| ширина | 1915 |
| высота | 1960 |
| Масса станка, кг: | |
| без приставного оборудования | 2580 |
| с приставным оборудованием | 3560 |
Создано 10.12.2017 Изменено 21.04.2024
