Вертикальный фрезерный станок FHV-50VD с УЦИ - Продам в Хабаровске

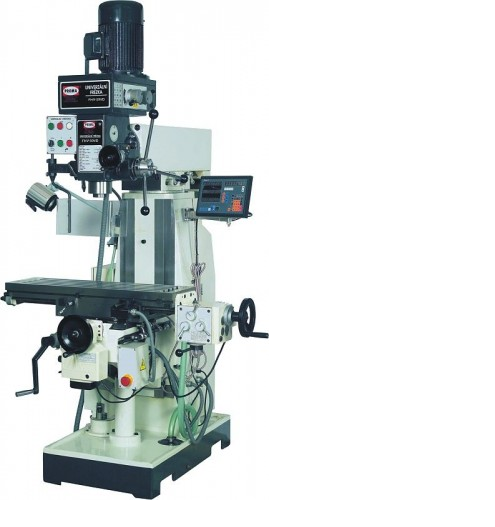

Основные узлы и детали станка PROMA FHV-50VD:

1. Панель управления. 2. Зажим пиноли шпинделя. 3. Лампа рабочего освещения. 4. Стол. 5. Штурвал поперечной подачи стола. 6. Рукоятка подъёма консоли. 7. Частотный преобразователь поперечной подачи стола. 8. Электродвигатель. 9. Коробка скоростей шпинделя. 10. Штурвал тонкой подачи шпинделя. 11. Штурвал вертикальной подачи шпинделя. 12. Цифровой дисплей. 13. Направляющие консоли. 14. Штурвал продольной подачи. 15. Коробка скоростей продольной подачи.

Фрезерный станок FHV-50VD состоит из следующих основных узлов: станина, шпиндельная головка, электродвигатель привода вертикального шпинделя, коробка скоростей вертикального шпинделя, стол, основание и консоль.

Базой станка является станина, жестко закрепленная к основанию. По вертикальным направляющим станины движется консоль (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол (подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола (имеется только на станке FHV-50PD и FHV-50VD). На правом торце стола смонтирована коробка продольной подачи стола. На станине установлен хобот, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки вертикального шпинделя, коробки скоростей и электродвигателя закреплена на переднем торце хобота. Фрезерная головка наклоняется вправо- влево ±60º. В шпиндельной головке смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя через коробку скоростей.

Комплект поставки
