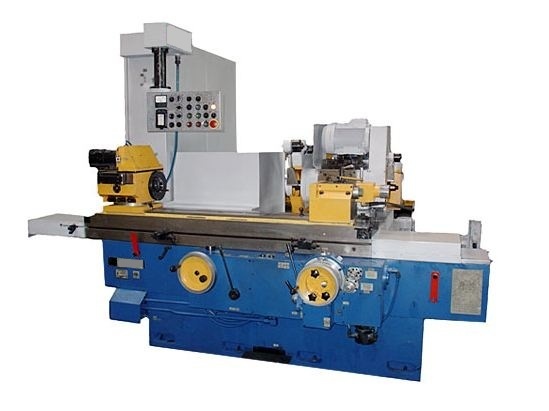

| Полуавтоматы универсальные круглошлифовальные центровые ВШ-152УВИ, ВСА-1U52NC, BCA-1U52-01NC, ВШ-152УВИ-01, ВШ-152РВИ, ВСА-1R52NC3, ВСА-1R52-01NC, ВШ-152РВИ-01 | | Полуавтоматы круглошлифовальные моделей ВШ-152УВИ, ВСА-1U52NC, BCA-1U52-01NC, ВШ-152УВИ-01, ВШ-152РВИ, ВСА-1R52NC3, ВСА-1R52-01NC, ВШ-152РВИ-01 предназначены для шлифования наружных поверхностей тел вращения из различных материалов методом врезного и продольного шлифования деталей в центрах и патроне. На полуавтомате модели ВШ-152УВИ – 01 (ВСА-1U52-01NC) дополнительно возможна обработка также внутренних поверхностей тел вращения методом врезного и продольного шлифования при ручном управлении. На полуавтомате мод.ВШ-152РВИ – 01 (ВСА-1R52-01NC) дополнительно возможна обработка торцевых плоских поверхностей методом врезного и продольного шлифования при ручном управлении, а также внутренних поверхностей тел вращения. Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения. Шпиндель внутришлифовальной бабки выполнен на высокоточных подшипниках качения. Перемещение стола производится от гидроцилиндра. Станок имеет литую станину и основание. | | | | Модель | ВСА-U52 NC
ВШ-152 УВИ | ВСА-1U52-01 NC
ВШ-152 УВИ-01 | ВСА-1R152NС
ВШ-152 РВИ | ВСА-1R52-01 NC
ВШ-152 РВИ-01 | | Диаметр изделия устанавливаемого в центрах:
Наибольший, мм | 200 | 200 | 200 | 200 | | Наименьший, мм | 10 | 10 | 10 | 10 | | Длина изделия, устанавливаемого в центрах:
Наибольшая, мм | 1000 | 1000 | 1000 | 1000 | | Диаметр изделия устанавливаемый в патроне:
Наибольший, мм | 200 | 200 | 200 | 200 | | Наименьший, мм | 22 | 22 | 22 | 22 | | Наибольшая длина заготовки:
Устанавливаемой в патроне, мм | 250 | 250 | 250 | 250 | | Устанавливаемой в патроне с закрытым люнетом, мм | 350 | 350 | 350 | 350 | | Диаметр и высота шлифовального круга:
Для наружного шлифования, мм | 500/80 | 500/80 | 400/50 | 400/50 | | Для внутреннего шлифования, мм | 16/20; 20/20; | 40/40; 50/40 | І6/20; 20/20: | 40/40; 50/40 | | Для торцевого шлифования, мм | 250/25 |
|
|
| | Диаметр и длина шлифуемой внутренней поверхности, мм: | 20-160/120 | 20-160/120 |
|
| | Наибольший угол поворота верхнего стола:
По часовой стрелке, град. | 6 | 6 | 6 | 6 | | Против часовой стрелки, град. | 9 | 9 | 9 | 9 | | Наибольший угол поворота шлифовальной бабки:
По часовой стрелке, град. | 5 | 5 | 90 | 90 | | Против часовой стрелки, град. | 5 | 5 | 180 | 180 | | Наибольший угол поворота бабки изделия:
Против часовой стрелки, град. | 90 | 90 | 90 | 90 | | против часовой стрелки при работе с синусным приспособлением, град. | 30 | 30 | 30 | 30 | | Наибольшая масса устанавливаемой заготовки:
При обработке в центрах закрепленная пиноль, кг | 100 | 100 | 100 | 100 | | При наружном и внутреннем шлифовании в патроне, кг | 40 | 40 | 40 | 40 | | При внутренним шлифовании в патроне с закрытом люнетом, кг |
|
| 60 | 60 | | Конус в шпинделе бабке изделия: | Морзе 5 | Морзе 5 | Морзе 5 | Морзе 5 | | Конус в пиноли задней бабки: | Морзе 4 | Морзе 4 | Морзе 4 | Морзе 4 | | Окружная скорость шлифовального круга:
наружное шлифование, м/с | 43 | 43 | 38 | 38 | | Торцевое шлифование, м/с |
|
| 24 | 24 | | Пределы частот вращения изделия (бесступенчато), мин: | 50-500 | 50-500 | 50-500 | 50-500 | | Мощность привода шлифовального круга, кВт: | 5,5 | 5.5 | 4 | 4 | | Мощность привода внутришлифовального круга, кВт: |
|
| 1.1 | 1.1 | | Суммарная мощность установленных электродвигателей, кВт: | 10.49 | 11,59 | 8,91 | 10,09 | | Габаритные размеры:
длина, мм | 2950 | 2950 | 2950 | 2950 | | ширина, мм | 2295 | 2295 | 2295 | 2295 | | высота, мм | 2480 | 2480 | 2480 | 2480 | | Масса,.кг: | 6000 | 6000 | 6000 | 6000 |
|
|
