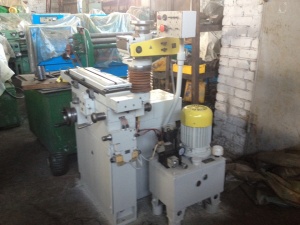

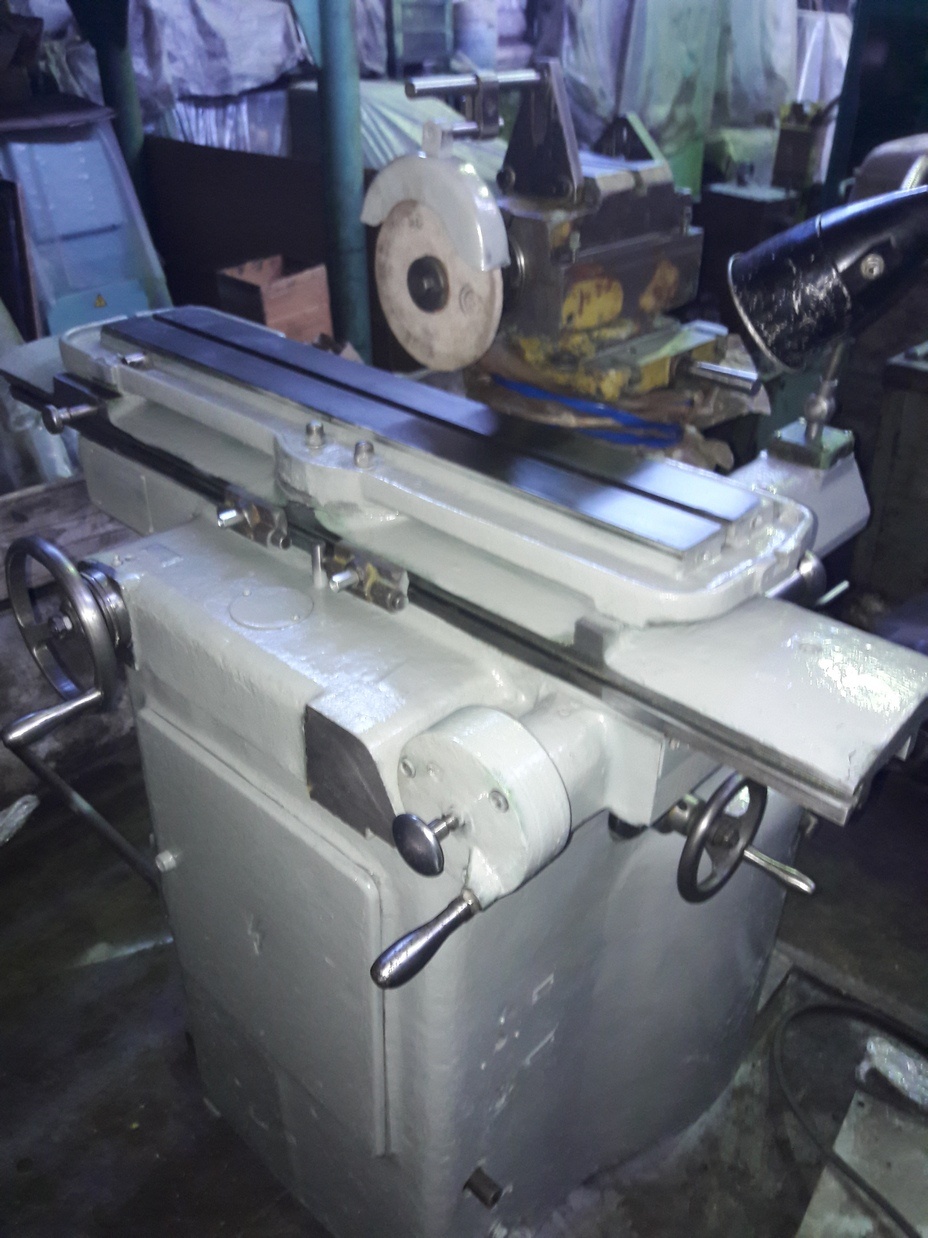

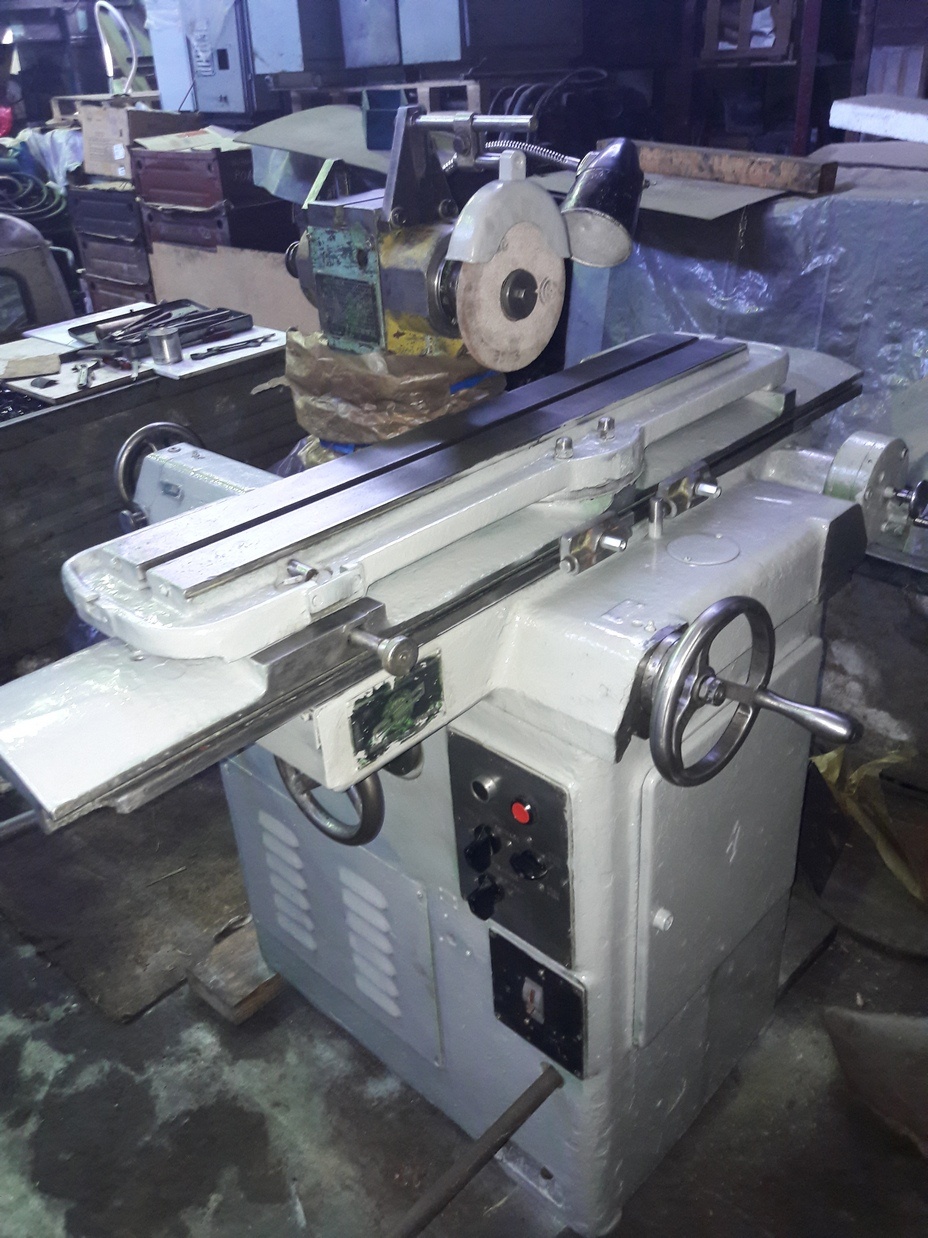

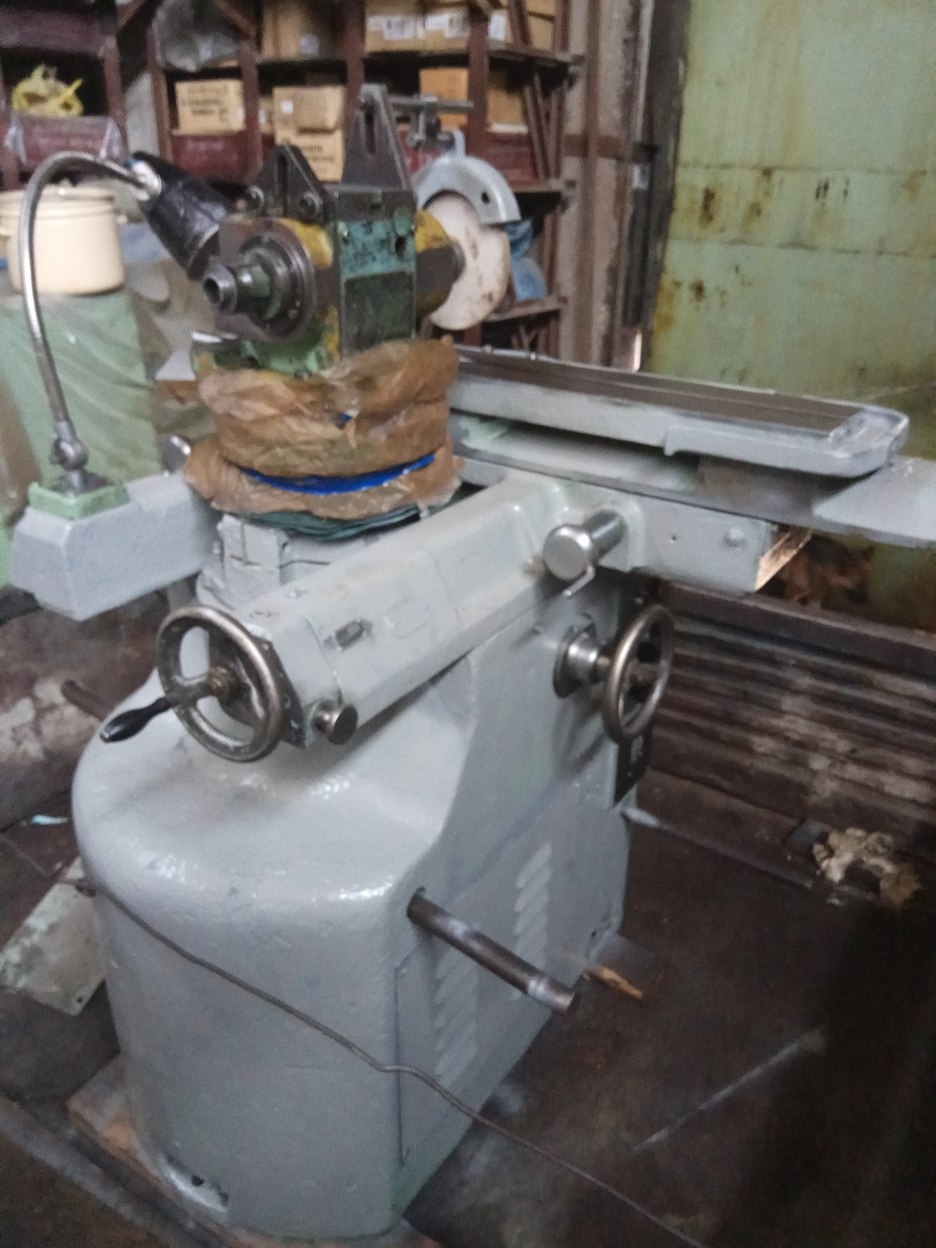

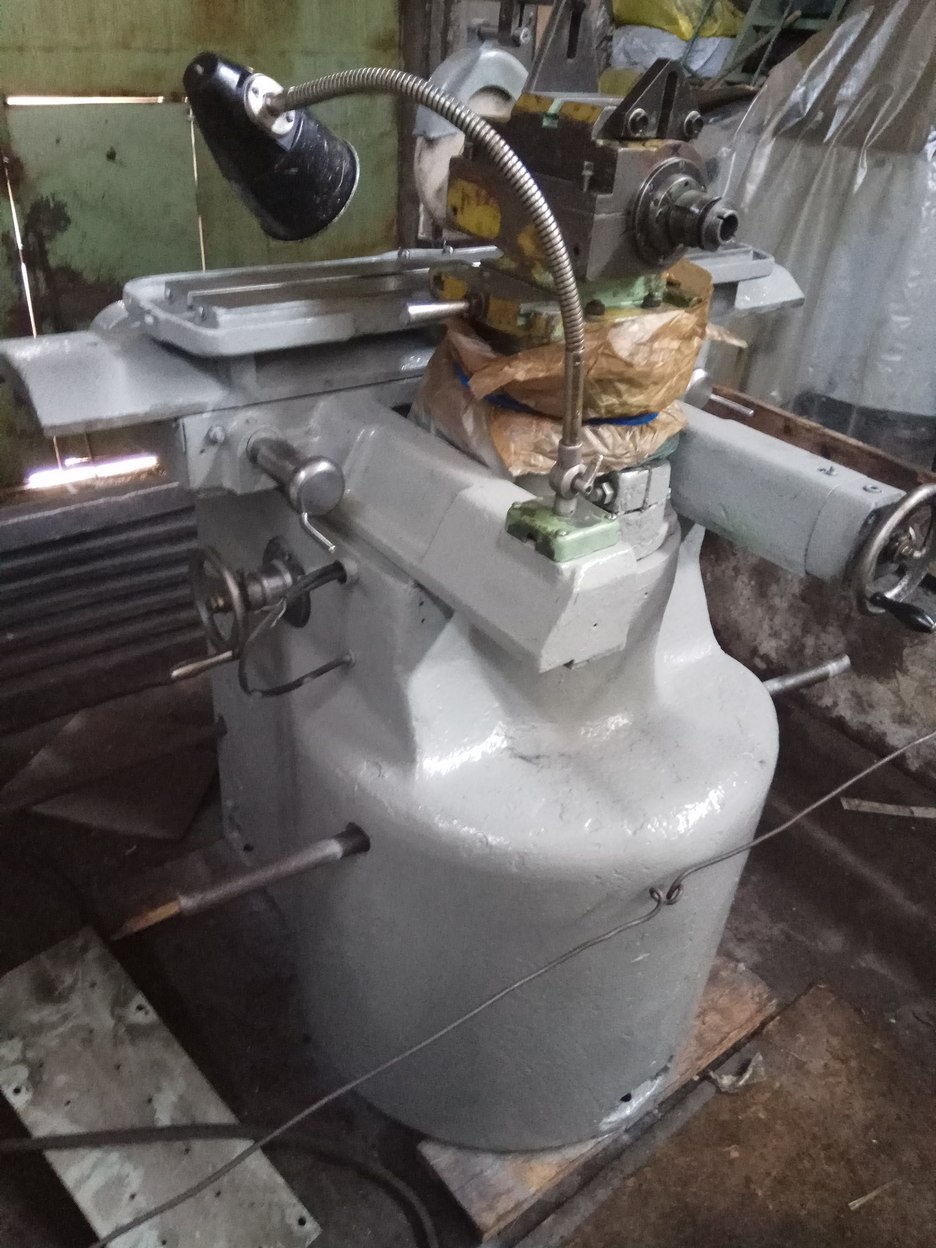

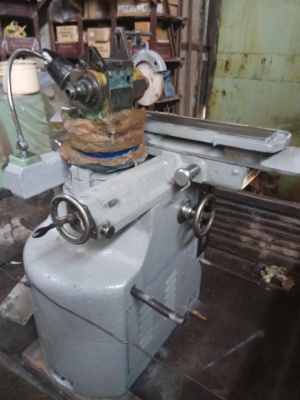

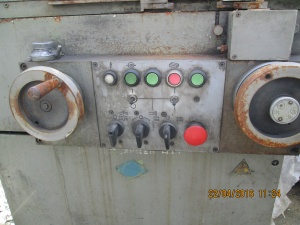

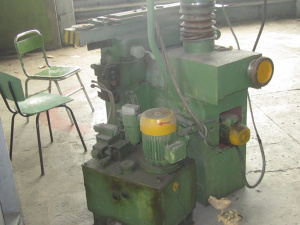

Универсально-заточной станок 3А64Д Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Универсально-заточной станок 3А64Д предназначен для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Завод-изготовитель
Завод заточных станков им. XXII съезда КПСС, г. Витебск
Год выпуска
1968
Состояние и комплектация
Состояние: рабочий, в хорошем состоянии.
Комплектация: есть документация.
| Основные размеры | |
| Наибольший диаметр устанавливаемого изделия, мм | 250 |
| Наибольшая длина изделия, устанавливаемого в бабках, мм | 630 |
| Высота центров, мм | 125 |
| Расстояние между центрами универсальной бабки и задней бабки, мм | 400 |
| Расстояние между осью шлифовальных кругов и линией центров, мм | |
| в горизонтальной плоскости: | |
| наибольшее | 300 |
| наименьшее | 70 |
| в вертикальной плоскости: | |
| выше линии центров | 150 |
| ниже линии центров | 55 |
| Стол | |
| Размеры рабочей поверхности, мм: | |
| ширина | 140 |
| длина | 900 |
| Наибольшее перемещение, мм: | |
| продольное | 400 |
| поперечное | 230 |
| на один оборот лимба | 2 |
| на одно деление лимба | 0,01 |
| Угол поворота стола в горизонтальной плоскости, град. | 90 |
| Цена деления шкалы поворота, град. | 1 |
| Шлифовальная головка | |
| Наибольшее перемещение шлифовальной головки, мм | |
| вертикальное | 205 |
| на один оборот лимба | 2,6 |
| на одно деление лимба | 0,02 |
| Наибольший диаметр шлифовального круга по ГОСТ 2424-67, мм: | |
| прямого профиля | 175 |
| фасонного профиля | 150 |
| Размер конца шлифовального шпинделя с внутренним конусом по ГОСТ 2324-67 | №3 |
| Число оборотов шпинделя в минуту | 2240, 3150, 4500, 6300 |
| Угол поворота шлифовальной головки в горизонтальной плоскости, град. | 350 |
| Цена деления шкалы поворота, град. | 1 |
| Универсальная бабка | |
| Размеры внутренних конусов шпинделя универсальной бабки по ГОСТ 2847‑67 | №3, №5 |
| Угол поворота универсальной бабки в горизонтальной и вертикальной плоскостях, град. | 360 |
| Задняя бабка | |
| Размер внутреннего конуса в задней бабке по ГОСТ 2847-67 | №2 |
| Кожух шлифовального круга | |
| Толщина верхней стенки, мм | 4 |
| Толщина боковых стенок, мм | 3 |
| Электропривод | |
| Электродвигатели | |
| главного привода: | |
| тип | АОЛ2-22-4/2 |
| мощность, кВт | 1,4/1 |
| число оборотов в минуту | 2720/1400 |
| приспособления: | |
| тип | АОЛ-21-4 |
| мощность, кВт | 0,27 |
| число оборотов в минуту | 1410 |
| охлаждения: | |
| тип | ПА-22 |
| мощность, кВт | 0,12 |
| число оборотов в минуту | 2800 |
| пылесоса: | |
| тип | АОЛ22-2 |
| мощность, кВт | 0,6 |
| число оборотов в минуту | 2800 |
| Общая установленная мощность, кВт: | |
| без пылесоса | 1,79 |
| с пылесосом | 2,27 |
| Станок подключается в сеть переменного тока: | |
| напряжение, В | 230/400 |
| частота, Гц | 50 |
| Классные шарикоподшипники | |
| Шпинделя шлифовальной головки: | |
| тип | 36208 |
| размеры | 40х80х18 |
| класс точности | C |
| количество | 4 |
| Шпинделя универсальной головки: | |
| тип | 46209, 46112 |
| размеры | 45х85х19 |
| класс точности | А |
| количество | 2 |
| Суппорта: | |
| тип | 203 |
| размеры | 17х40х12 |
| класс точности | B |
| количество | 2 |
| Шпинделя приспособления для заточки зубьев на торце: | |
| тип | 36206 |
| размеры | 30х62х16 |
| класс точности | A |
| количество | 2 |
| Ремни | |
| Шпинделя шлифовальной головки: | |
| тип | бесконечный из пластикатов |
| профиль | плоский |
| размер (длина х ширина х толщина), мм | 1900х30х1 |
| количество | 1 |
| Редуктора привода шлифовальной головки: | |
| тип | клиновой, ГОСТ 1284‑68 |
| профиль | 0 |
| размер (длина), мм | 630 |
| количество | 2 |
| Приспособления для круглого шлифования: | |
| тип | клиновой, ГОСТ 1284‑68 |
| профиль | 0 |
| размер (длина), мм | 1000 |
| количество | 1 |
| Габариты и вес станка | |
| Длина, мм | 1700 |
| Ширина, мм | 1460 |
| Высота, мм | 1605 |
| Вес, кг | 1050 |
