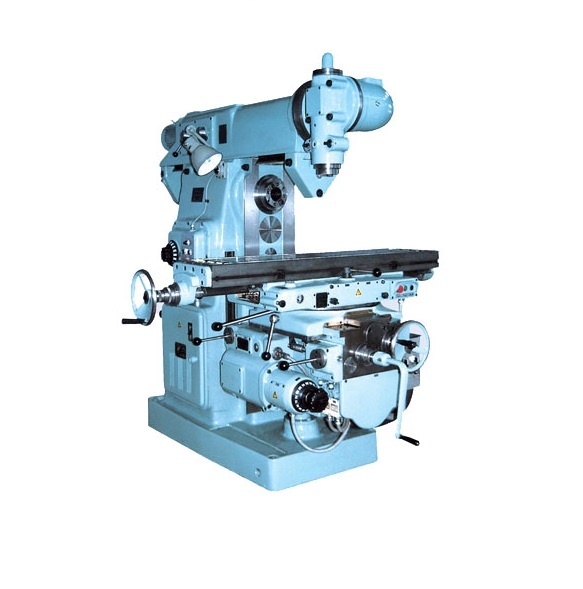

Продам Широкоуниверсальный фрезерный станок X6232B, X6232x16 в Москве
Детальное описание
аналог 6Т82Ш, 6Т83Ш
Станок предназначен для фрезерования, сверления отверстий и расточки деталей. Фрезы, входящие в стандартную комплектацию, могут применяться для обработки рамок, зубчатых колес, с их помощью можно обрабатывать чугунные и стальные заготовки, детали из цветных металлов и сплавов.
Конструкцией станка предусмотрен отдельный горизонтальный шпиндель. Это дает возможность применять оборудования в качестве горизонтально-фрезерного станка.
Для расширения возможностей станка, кроме серег, прилагается дополнительная накладная поворотная головка. Накладная головка позволяет обрабатывать крупногабаритные детали, а также производить простейшие расточные работы.
Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Технические характеристики:
| Спецификация | Ед. изм. | X6232B | X6232x16 | |
| Размер стола | мм | 320х1320 | 320х1600 | |
| Т-образные пазы | мм | 3-18х70 | ||
| Продольное перемещение (ручное / авто) | мм | 800/780 | 800/780 | |
| Поперечное перемещение (ручное / авто) | мм | 255/240 | 255/240 | |
| Вертикальное перемещение (ручное / авто) | мм | 320/300 | 320/300 | |
| Угол поворота стола | град. | ±45° | ||
| Кол-во подач | 18 | |||
| Мах нагрузка на стол | кг | 500 | ||
| Скорость перемещения стола (X,Y, Z): | ||||
| - по оси Х | мм/мин. | 23.5-1180 | ||
| - по оси Y | мм/мин. | 23.5-1180 | ||
| - по оси Z | мм/мин. | 8~394 | ||
| Скорость быстрых перемещения стола (X,Y, Z): | ||||
| - по оси Х | мм/мин. | 2300 | ||
| - по оси Y | мм/мин. | 2300 | ||
| - по оси Z | мм/мин. | 770 | ||
| Мощность двигателя подач | кВт | 1.5 | ||
| Скорость двигателя подач | об/мин | 1410 (1680) | ||
| Вертикальный шпиндель: | ||||
| - Конус шпинделя | тип | ISO40; 7:24 | ||
| - Диаметр отверстия в шпинделе | мм | ∅17 | ||
| - Диаметр хвостовика фрезерной головки | мм | ∅22; 27 | ||
| - Диаметр переднего подшипника шпинделя | мм | ∅50 / 70 | ||
| - Диапазон скоростей | об/мин | 30-1500 | ||
| - Мощность двигателя шпинделя | кВт | 3 | ||
| Горизонтальный шпиндель: | ||||
| - Конус шпинделя | тип | ISO50; 7:24 | ||
| - Диаметр отверстия в шпинделе | мм | ∅29 | ||
| - Диаметр оправки | мм | ∅22, 27, 32 | ||
| - Диаметр переднего подшипника шпинделя | мм | ∅90 | ||
| - Диапазон скоростей | об/мин | 90-1400 | ||
| - Мощность двигателя шпинделя | кВт | 5.5 | ||
| Угол поворота универсальной фрезерной головки | 360° | |||
| Мощность двигателя насоса охлаждения | кВт | 0.125 | ||
| Расстояние от оси горизонтального шпинделя до поверхности стола (min-max) | мм | 30-350 | ||
| Расстояние от передней части вертикального шпинделя до поверхности стола (min-max) | мм | 40-425 | ||
| Габариты станка (ДхШхВ): | мм | 2294 х 1770 х 1858 | ||
| Вес | кг | 3000 | ||
Стандартная комплектация:
- Станок Х6232В
- Система подачи СОЖ
- Галогеновая лампа
- Затяжной болт
- Централизованная система смазки
- Набор инструментов для обслуживания станка
Опции:
- Поворотный стол RT400 (400 мм)
- Делительная головка F11 250A (250 мм);
- Горизонтальные поворотные тиски MVB125 (125 мм)
- 2# Вертикальная фрезерная головка
- 2# Долбежная головка
- Набор цанг ISO 50- ER40
- 2-осевое УЦИ SINO
- 3-осевое УЦИ SINO
Создано 29.01.2019 Изменено 18.06.2024
