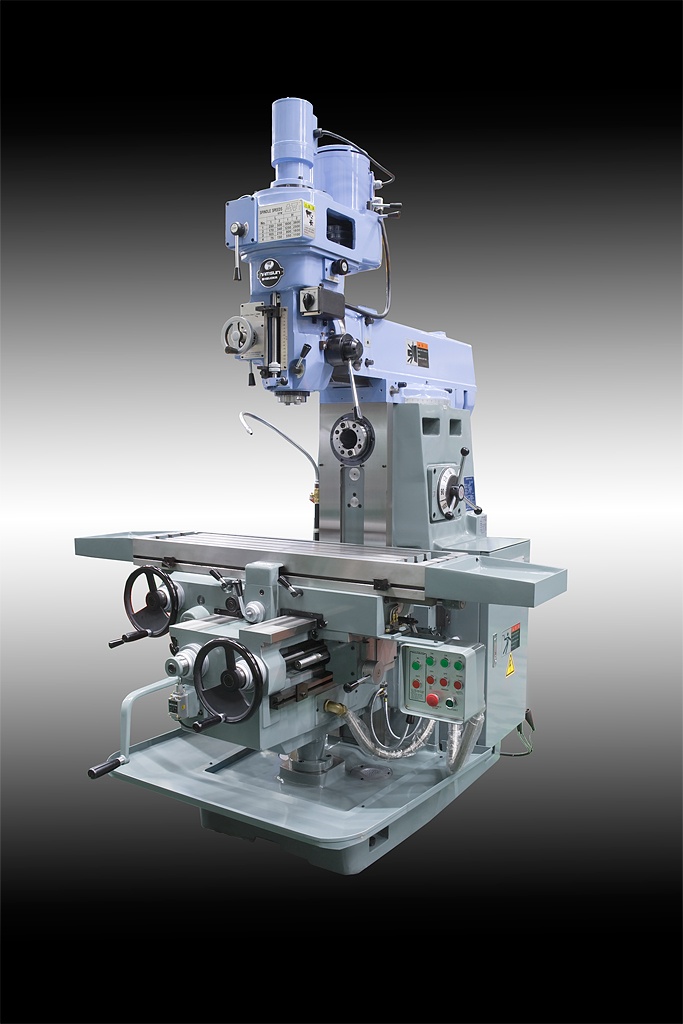

Универсально-фрезерный станок NSM-T - Продам в Москве
Детальное описание
Универсальный фрезерный станок NSM-T позволяет обрабатывать детали из стали и чугуна, как вертикальным шпинделем, так и горизонтальным. На станках данной серии вертикальная шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональные возможности оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производстве.
Особенности:
- наличие горизонтального и вертикального шпинделя. Два шпинделя увеличивают функциональность станка в инструментальном и мелкосерийном производствах;
- простота в управлении;
- неприхотливость в эксплуатации;
- жесткость конструкции; повышенная износостойкость накладок направляющих;
- наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
- наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
Технические характеристики:
| Описание | Ед.изм. | NSM-Т | |
| Стол | |||
| Рабочая поверхность | мм | 1100х280 | |
| Т-образный паз | 16 мм х №3 | ||
| Перемещение | X | мм | 820 |
| Y | мм | 300 | |
| Z | мм | 450 | |
| Подача | Количество скоростей | ступени | 12 |
| Диапазон | мм/мин | 15~720 | |
| Ускоренное перемещение | X, Y | мм/мин | 3000 |
| Z | мм/мин | 800 | |
| Макс. нагрузка на стол | кг | 250 | |
| Шпиндель | |||
| Конусность отверстия | Вертикальный | NT | 40 |
| Горизонтальный | NT | 50 | |
| Количество скоростей шпинделя | Вертикальный | ступени | 16 |
| Горизонтальный | ступени | 9 | |
| Диапазон скорости вращения | Вертикальный | об/мин | 75~3600 |
| Горизонтальный | об/мин | 90~1400 | |
| Вертикальное перемещение шпинделя | мм | 140 | |
| Автоматическая подача | мм/об | 0,035; 0,07; 0,14 | |
| Угол наклона головки | град | ±90 | |
| Хобот | |||
| Макс. поперечное перемещение | мм | 535 | |
| Угол поворота | мм | 360 | |
| Мотор | |||
| Мотор шпинделя | Вертикальный | кВт | 2/1 2/4P |
| Горизонтальный | кВт | 3,7 4P | |
| Подачи осей X,Y | кВт | 1,5 4P | |
| Ускоренного вертикального перемещения | кВт | 0,9 6P | |
| СОЖ | Вт | 60 2P | |
| Занимаемая площадь (Д x Ш) | мм | 3000х2000 | |
| Вес | кг | 2300 | |
