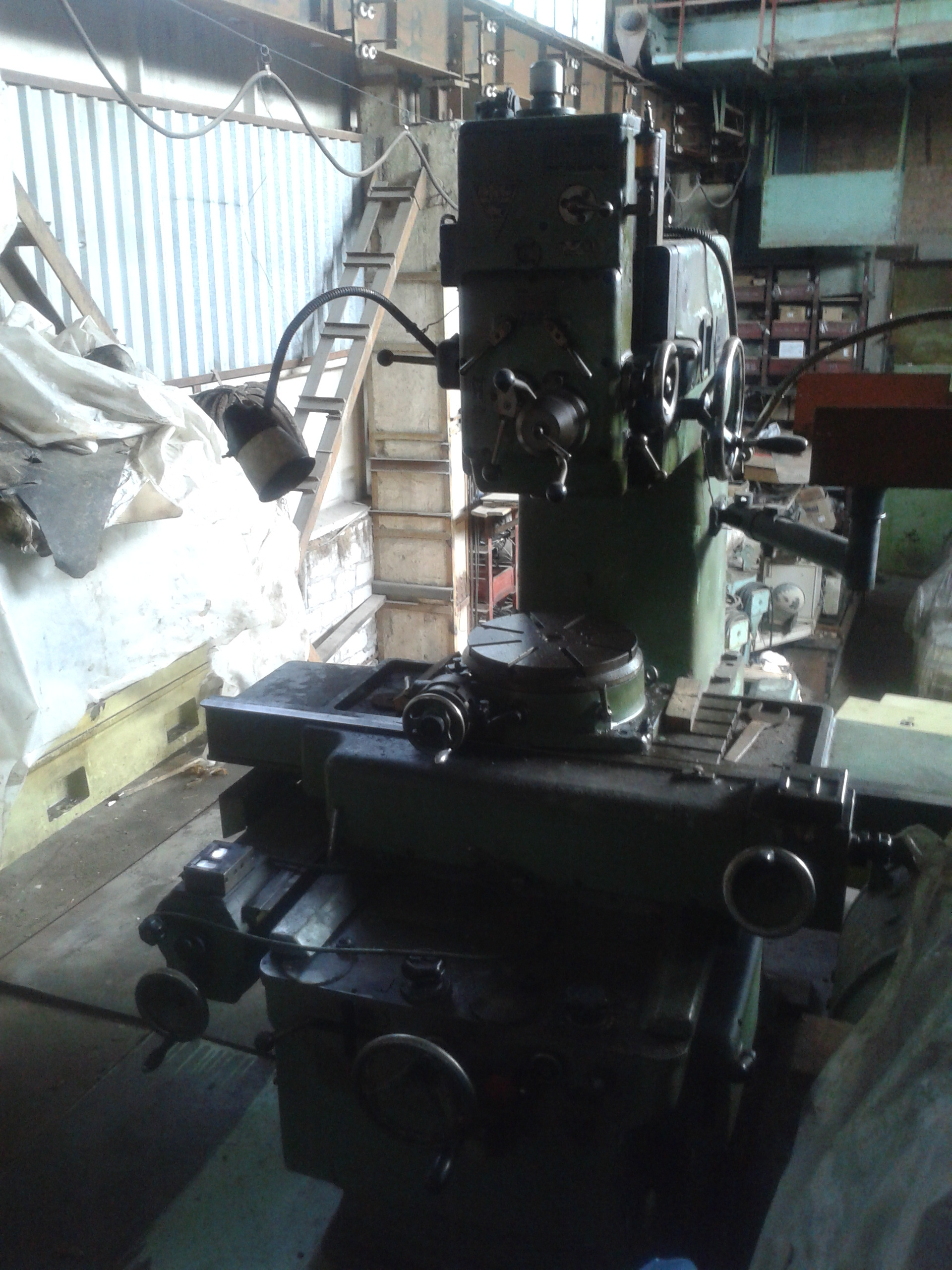

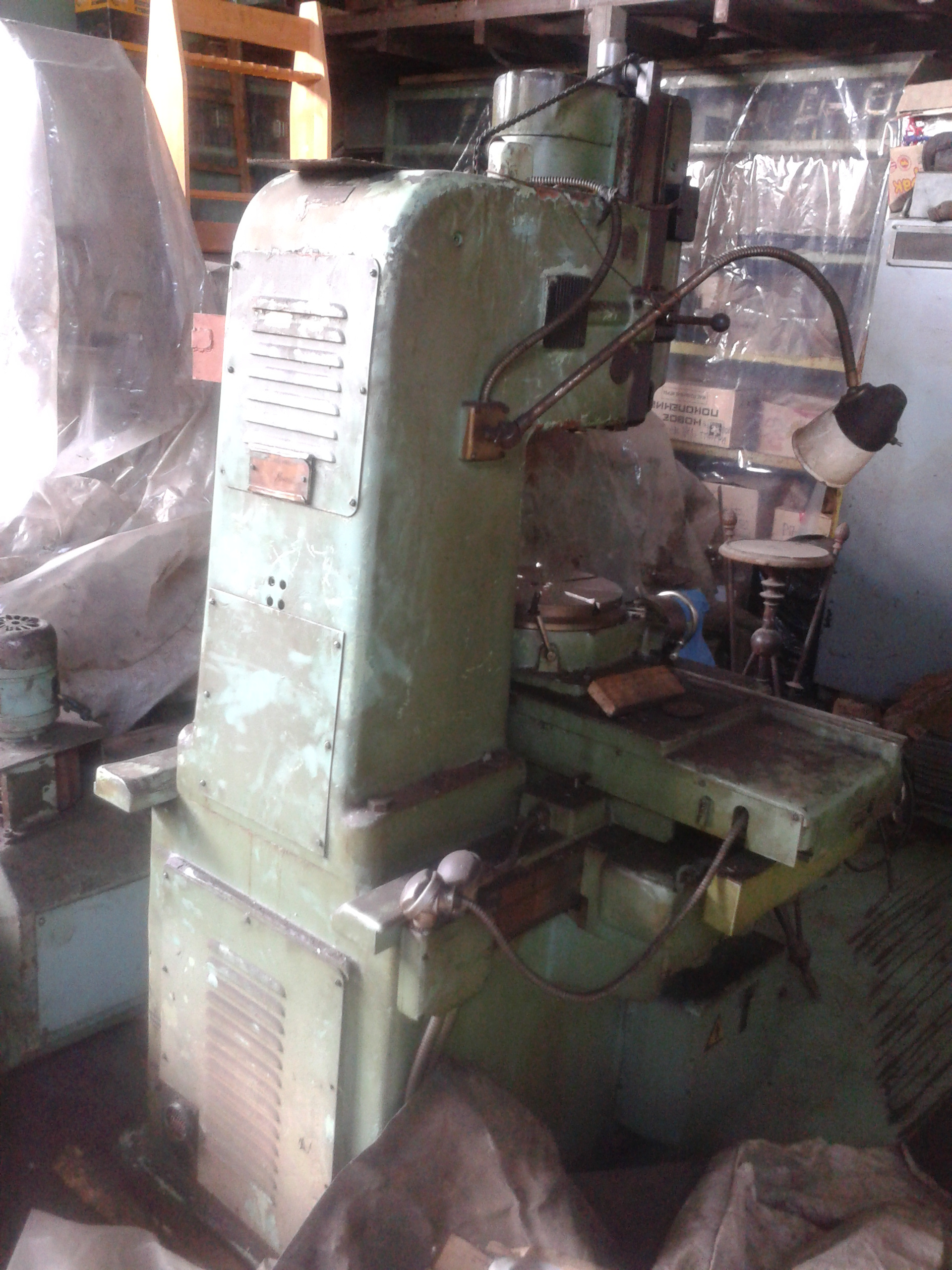

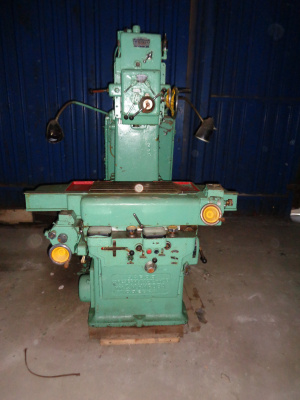

Станок координатно-расточной 2А430 Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Координатно-расточной станок модели 2А430 предназначен для обработки точно расположенных отверстий в деталях малых и средних размеров. Станок 2А430 позволяет также производить чистое фрезерование плоскостей и замеры готовых изделий — проверку координат расточенных отверстий. Для обработки концентрично и наклонно расположенных отверстий к станку прилагаются простой и универсальный делительные столы. Кроме того, к станку прилагаются различные вспомогательные принадлежности и специальный режущий инструмент, значительно расширяющие его эксплуатационные способности.
Завод-изготовитель
Станкостроительный завод, г. Каунас
Год выпуска
1971 г.
Состояние и комплектация
Состояние: в рабочем состоянии.
Комплектация: есть документация.
| Основные размеры | |
| Наибольший диаметр сверления, мм | 16 |
| Наибольший диаметр растачивания, мм | 60 |
| Расстояние от оси шпинделя до колонны, мм | 310 |
| Расстояние от торца шпинделя до поверхности стола, мм: | |
| наименьшее | 100 |
| наибольшее | 425 |
| Наибольший допускаемый вес изделия, кг | 110 |
| Стол | |
| Размеры рабочей поверхности, мм: | |
| длина | 560 |
| ширина | 280 |
| Наибольшая величина перемещения, мм: | |
| продольное | 400 |
| поперечное | 250 |
| Цена одного деления лимбов продольного и поперечного перемещения, мм | 0,01 |
| Цена одного деления нониусов продольного и поперечного перемещения, мм | 0,001 |
| Величина перемещения на 1 оборот лимбов, мм | 5 |
| Шпиндель | |
| Конус в шпинделе | Морзе 2 |
| Диаметр отверстия в шпинделе, мм | 10,5 |
| Наибольшая величина вертикального перемещения шпинделя, мм | |
| ручного | 150 |
| механического | 145 |
| Наибольшая величина вертикального перемещения шпиндельной головки, мм | 175 |
| Механика станка | |
| Количество скоростей шпинделя | 6 |
| Пределы чисел оборотов шпинделя в минуту | 145 – 2900 |
| Количество подач шпинделя | 6 |
| Пределы величин подач шпинделя, мм/об | 0,025 – 0,25 |
| Количество подач стола | 3 |
| Пределы скоростей подач стола, мм/мин | 28 – 135 |
| Скорость быстрого перемещения стола, мм/мин | 1100 |
| Привод, габарит и вес | |
| Электродвигатели трехфазного тока: | |
| привода вращения шпинделя: | |
| тип | Т42/8-4-2 |
| мощность, кВт | 0,8/1,8/2,0 |
| число оборотов в минуту | 700/1400/2800 |
| перемещение стола: | |
| тип | ДПТ-21/4 |
| мощность, кВт | 0,27 |
| число оборотов в минуту | 1400 |
| Габариты станка, мм: | |
| длина | 1340 |
| ширина | 1500 |
| высота | 2025 |
| Вес станка, кг: | |
| без принадлежностей | 1930 |
| с принадлежностями | 2330 |
Создано 17.04.2019 Изменено 06.05.2024
