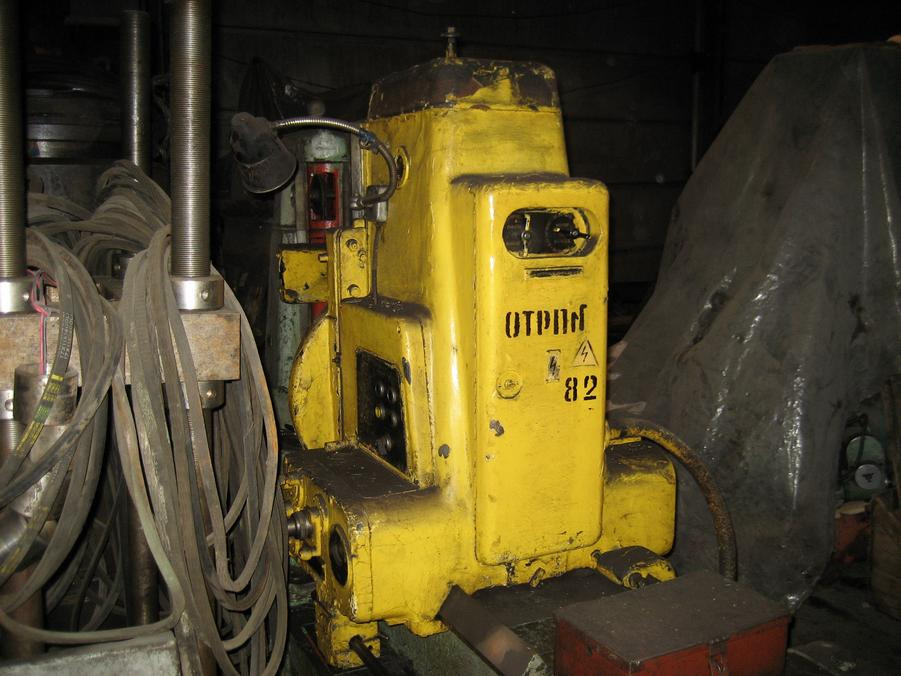

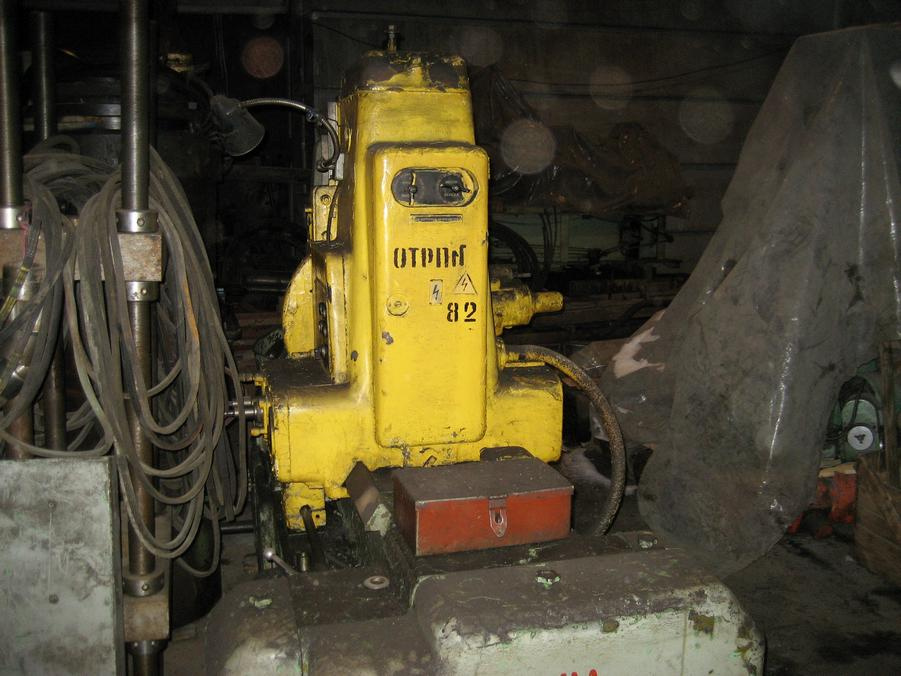

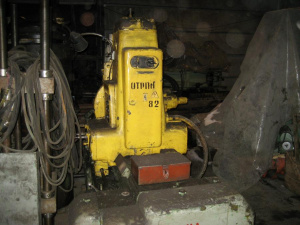

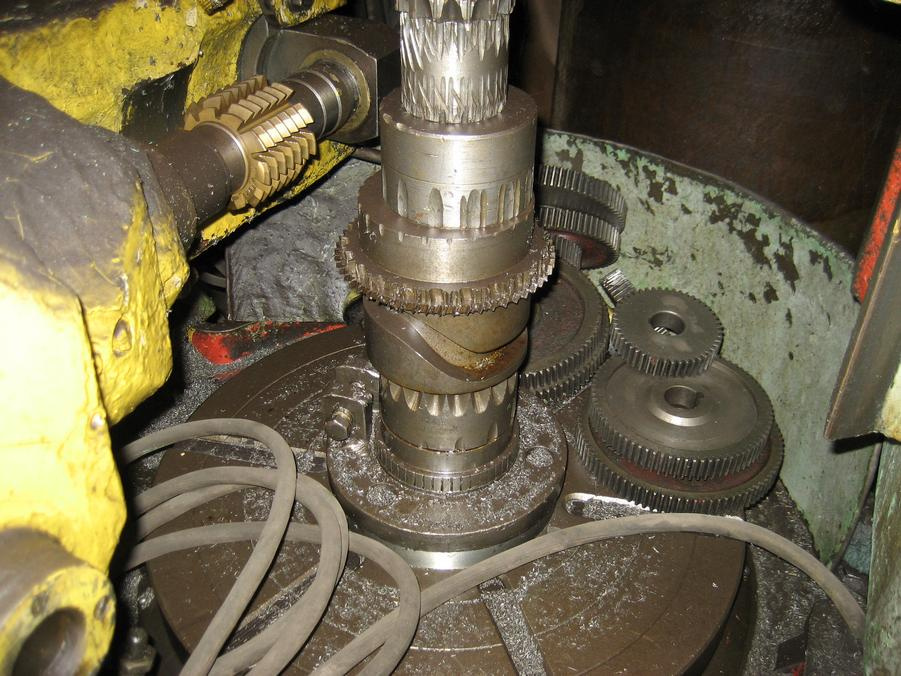

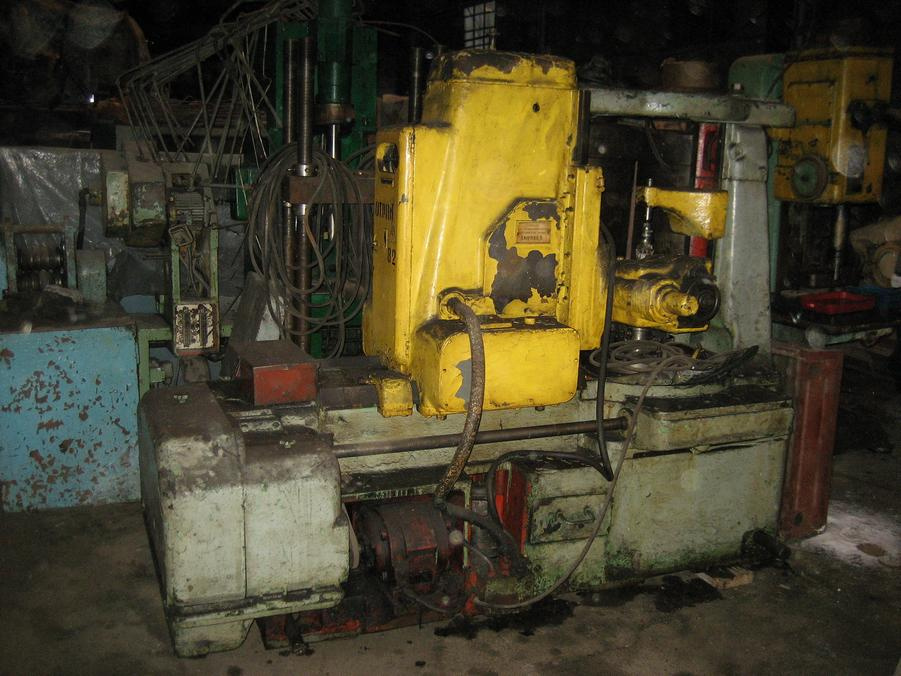

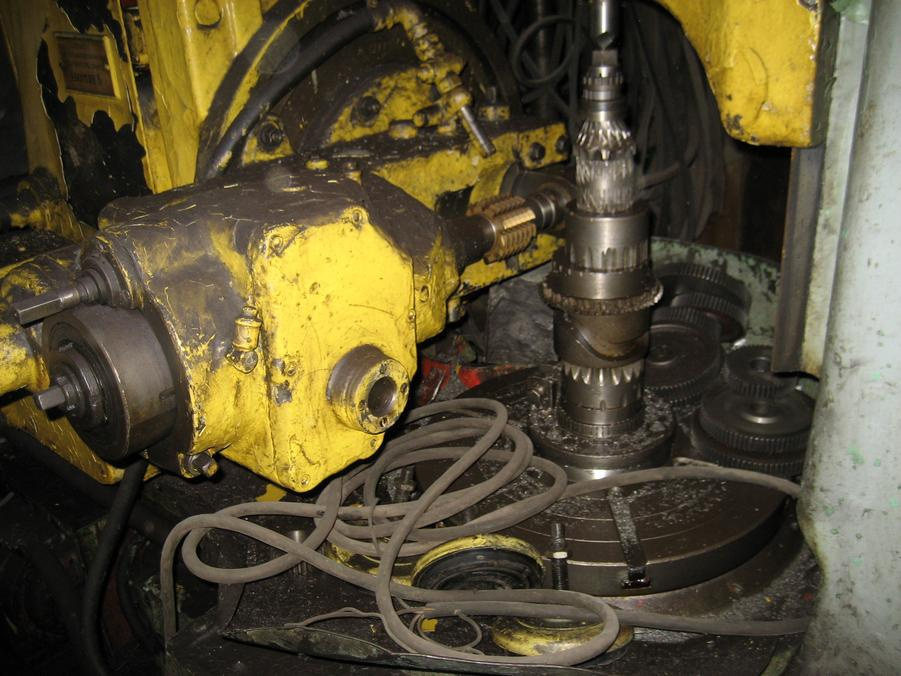

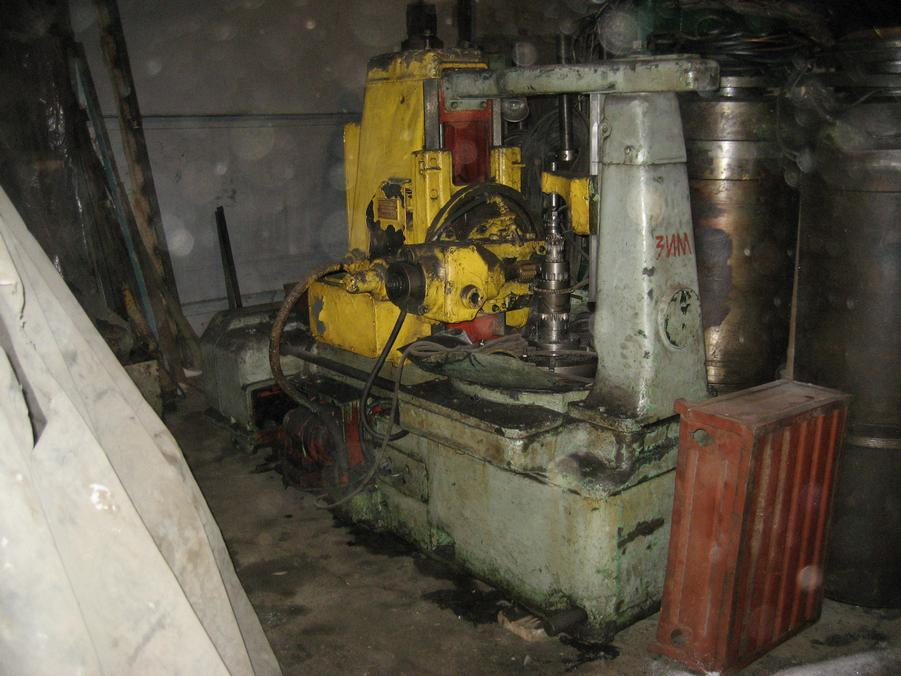

Станок зубофрезерный 5Д32 Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Зубофрезерный станок модели 5Д32 является универсальным и предназначен для фрезерования цилиндрических, прямозубых и косозубых, червячных колёс. Червячные колёса могут нарезаться как с радиальной так и с осевой подачей фрезы.
В последнем случае необходимо применять суппорт который поставляется со станком по специальному заказу и за отдельную плату. Станок рассчитан на работу червячными фрезами. При обработке цилиндрических колёс работа может про изводиться металлом встречного вертикальной подачи снизу вверх фрезерования.
Станок 5Д32 работает по замкнутому полуавтоматическому циклу и по циклу наладки. Специальное устройство позволяет производить автоматическое останавливание станка в конце резания, быструю подачу салазок суппорта и стойки, необходимую при наладке, а так же быстрое перемещение фрезы в исходное положение.
Состояние и комплектация
Состояние: в рабочем состоянии, складское хранение.
Комплектация: есть документация.
| Наибольший наружный диаметр нарезаемых колес в мм | 800 |
| Наибольший диаметр обрабатываемых колес со спиральными зубьями в мм при угле подъема спирали: | |
| 30° | 500 |
| 60° | 190 |
| Наибольший модуль зубьев нарезаемых колес в мм: | |
| по стали | 6 |
| по чугуну | 8 |
| Наименьший рекомендуемый модуль зубьев нарезаемых колес в мм | 2 |
| Пределы расстояний между осями заготовки и оправки фрезы в мм | 30 – 500 |
| Наименьшее расстояние от плоскости стола до оси фрезерного шпинделя в мм | 200 |
| Наибольший угол наклона зуба нарезаемых колес в градусах | ±60 |
| Наибольшая ширина нарезаемых колес с прямым зубом в мм | 275 |
| Наибольший диаметр фрезы в мм | 120 |
| Наибольшая длина фрезы в мм | 100 |
| Диаметры сменных оправок под фрезы в мм | 22; 27; 32 |
| Диаметр стола в мм | 475 |
| Диаметр отверстия стола в мм | 80 |
| Диаметр делительного червячного колеса в мм | 624 |
| Число скоростей фрезерного шпинделя | 7 |
| Пределы чисел оборотов фрезерного шпинделя в минуту | 47,5—192 |
| Пределы вертикальных подач фрезы на 1 оборот заготовки в мм | 0,5—3 |
| Пределы радиальных подач заготовки на 1 оборот стола в мм | 0,1—1 |
| Пределы осевой подачи фрезы на 1 оборот заготовки в мм | 0,25—1 |
| Мощность электродвигателей в квт: | |
| главного привода | 2,8 |
| ускоренного перемещения | 1 |
| насоса охлаждения | 0,15 |
| Габариты станка (Длина х Ширина х Высота) в мм | 2395х1210х1975 |
| Вес станка в кг | 3660 |
