Продам Токарный станок 16К20 Владивосток Б/У в Владивостоке



Токарный станок 16К20 Владивосток Токарный станок 16К20 Владивосток Токарный станок 16К20 Владивосток Токарный станок 16К20 Владивосток Токарный станок 16К20 Владивосток
Производитель
Красный Пролетарий (Россия)
Цена договорная
Владивосток (Россия)
Состояние: Б/У
Год изготовления: 1988
Контакты
daf33
Алексей Фёдорович

8 914 652 15 68


Детальное описание

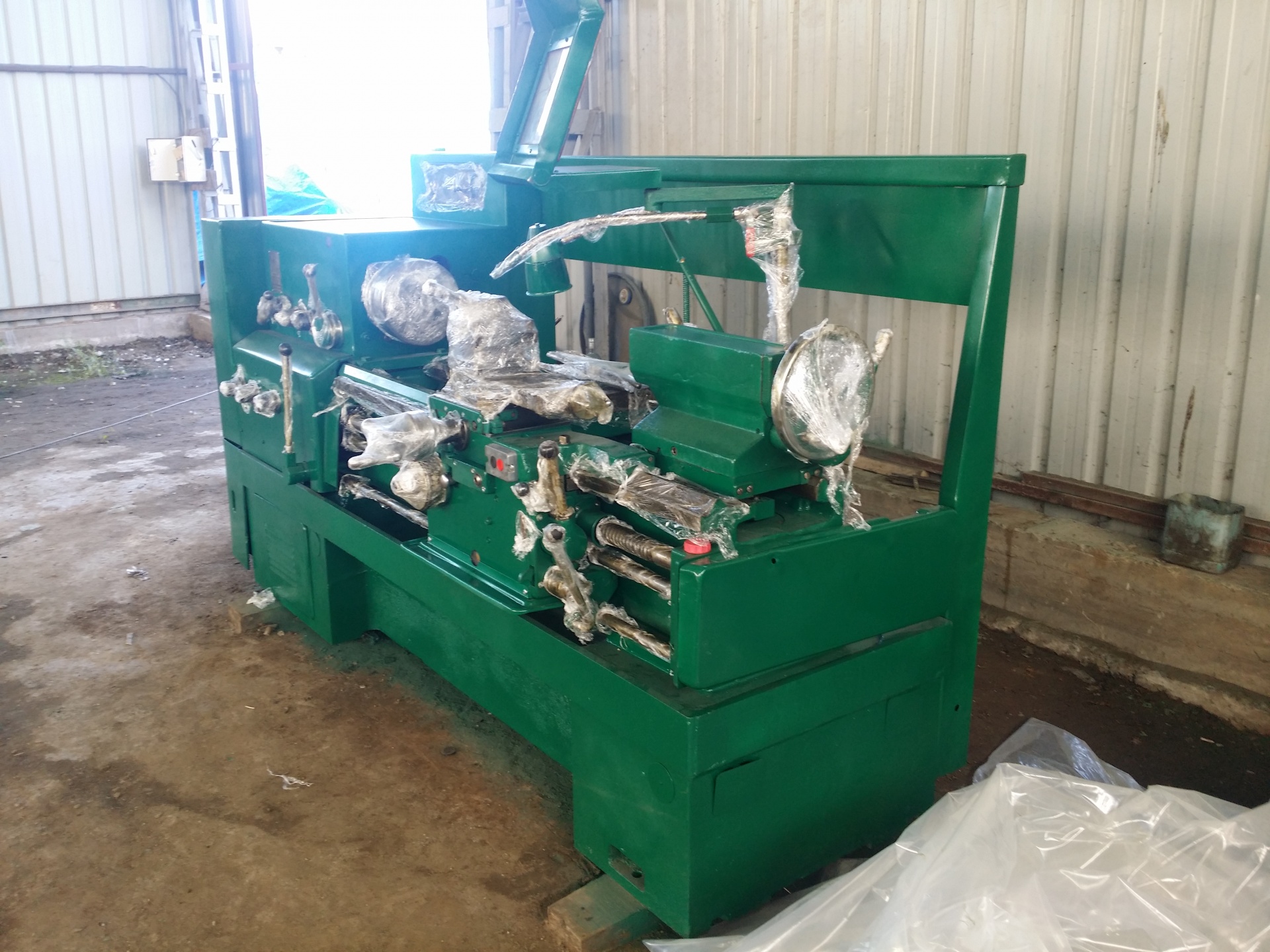

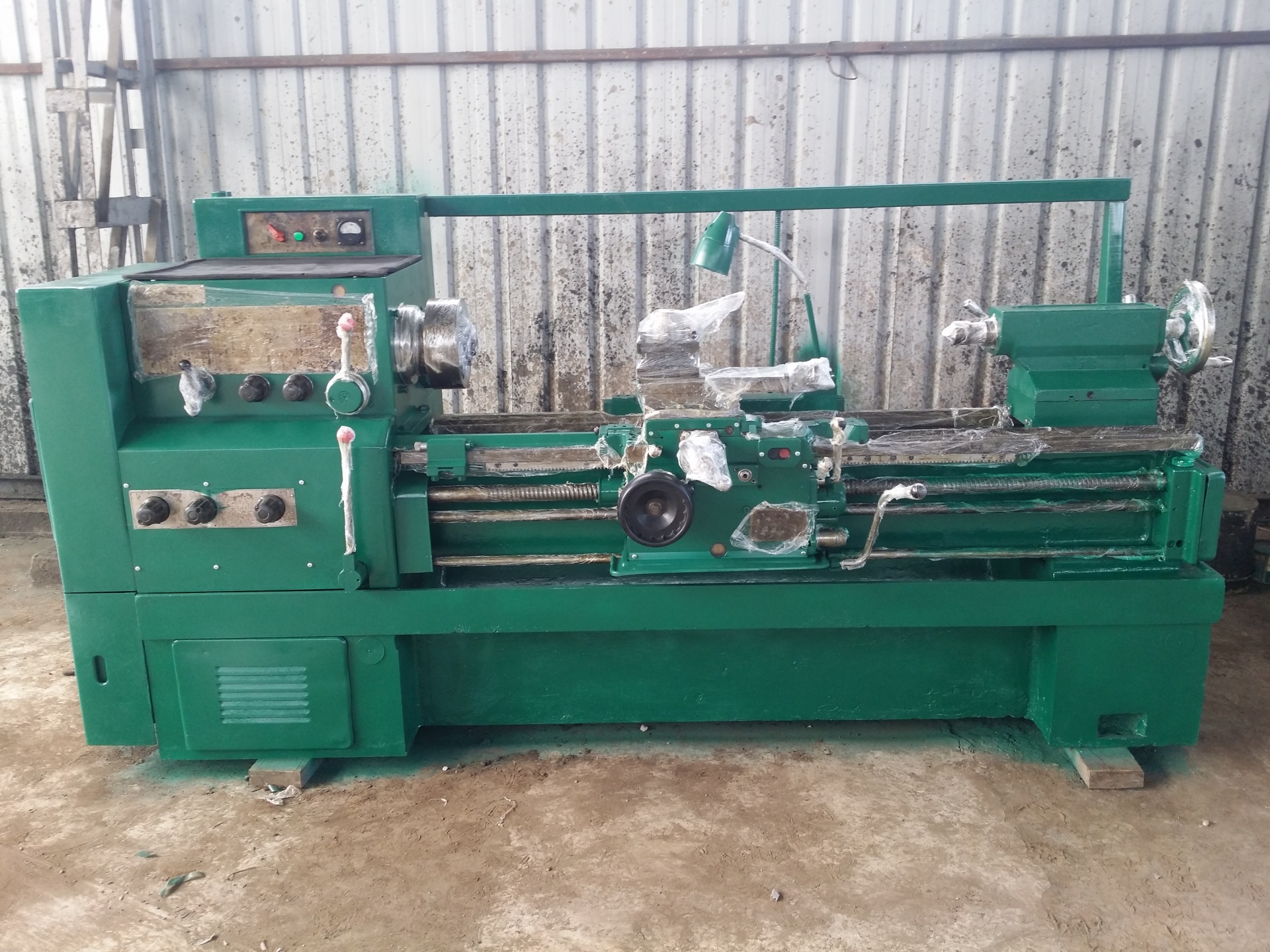

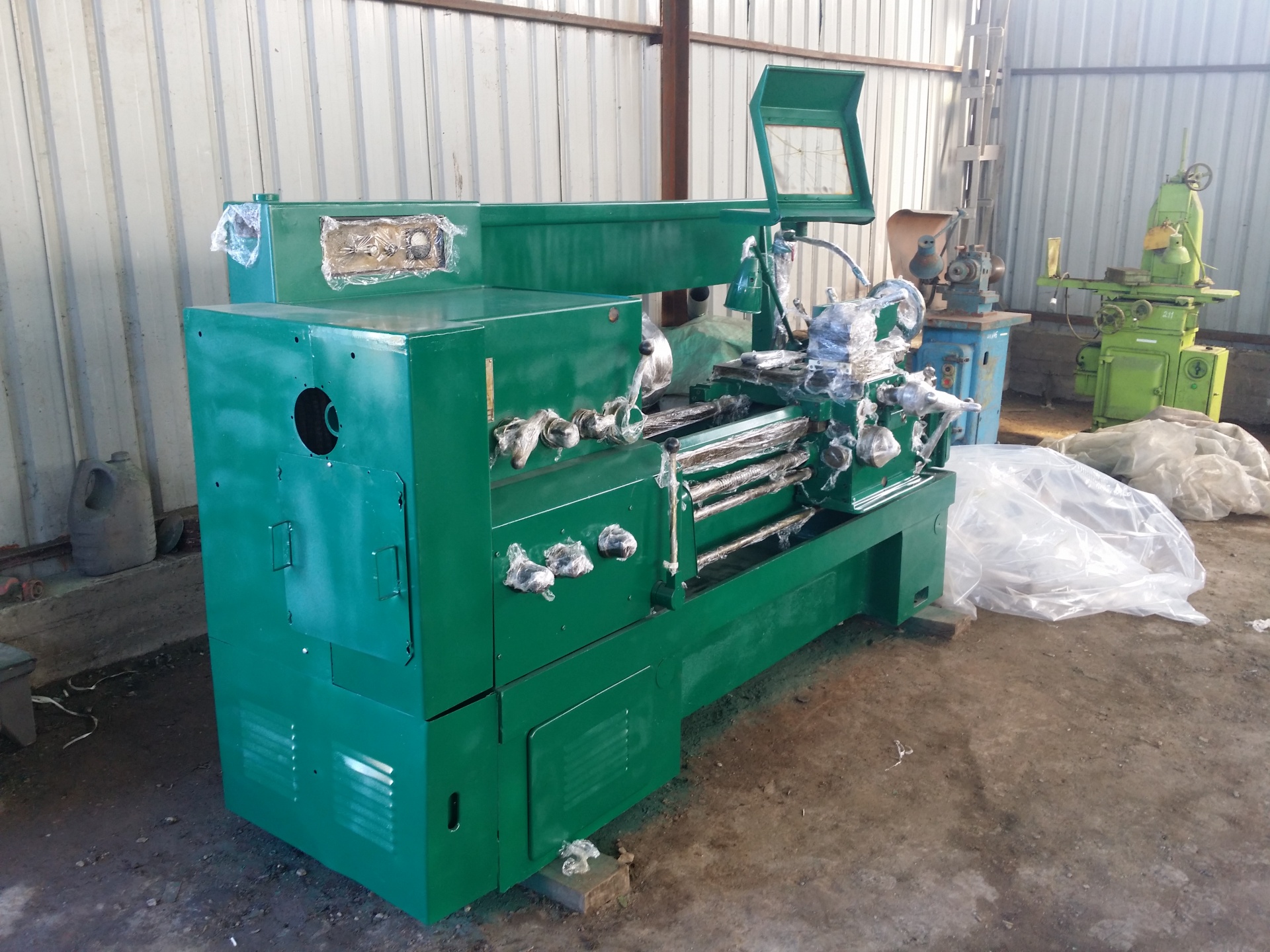

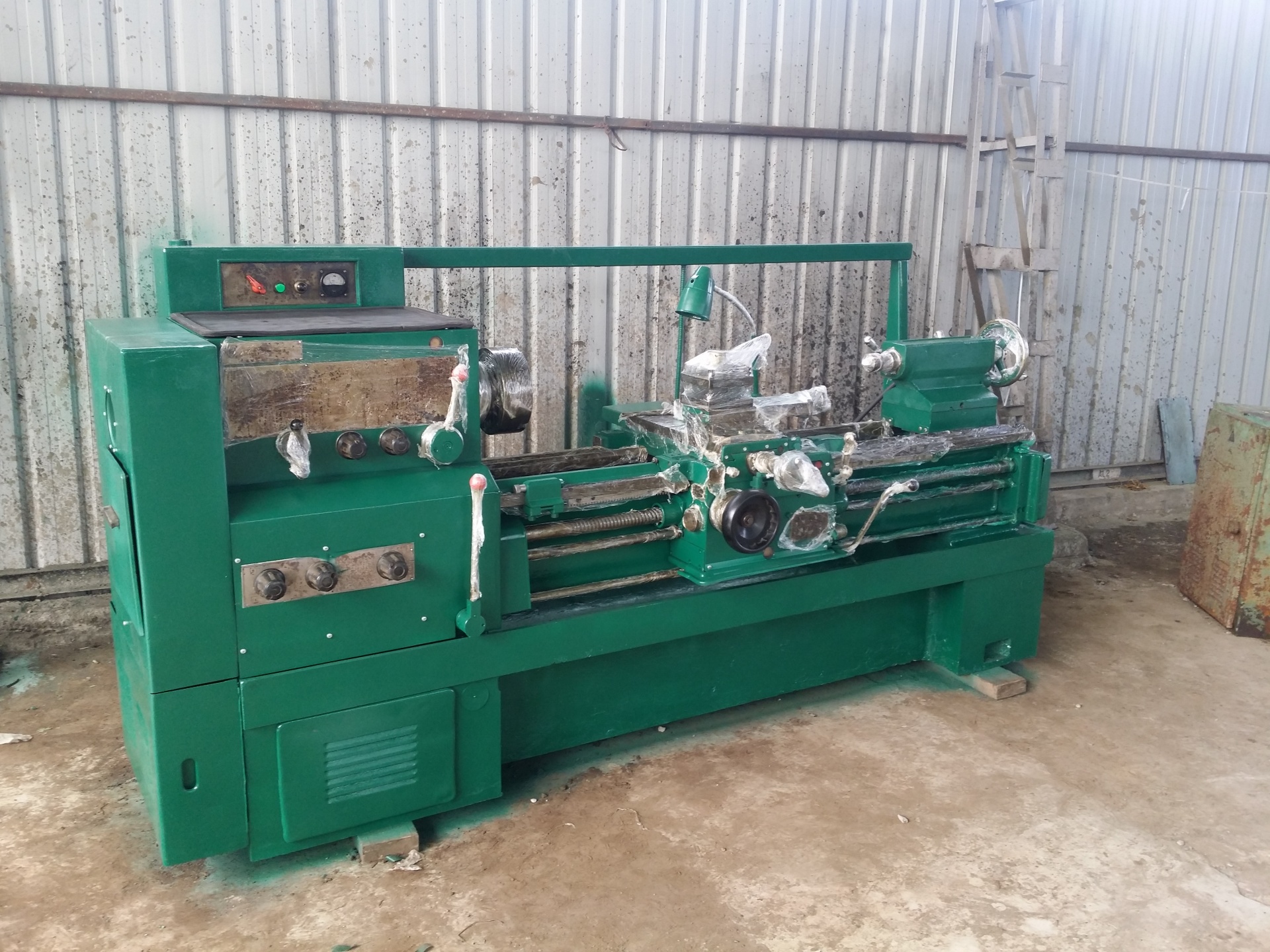

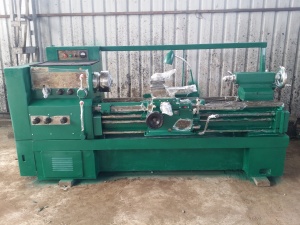

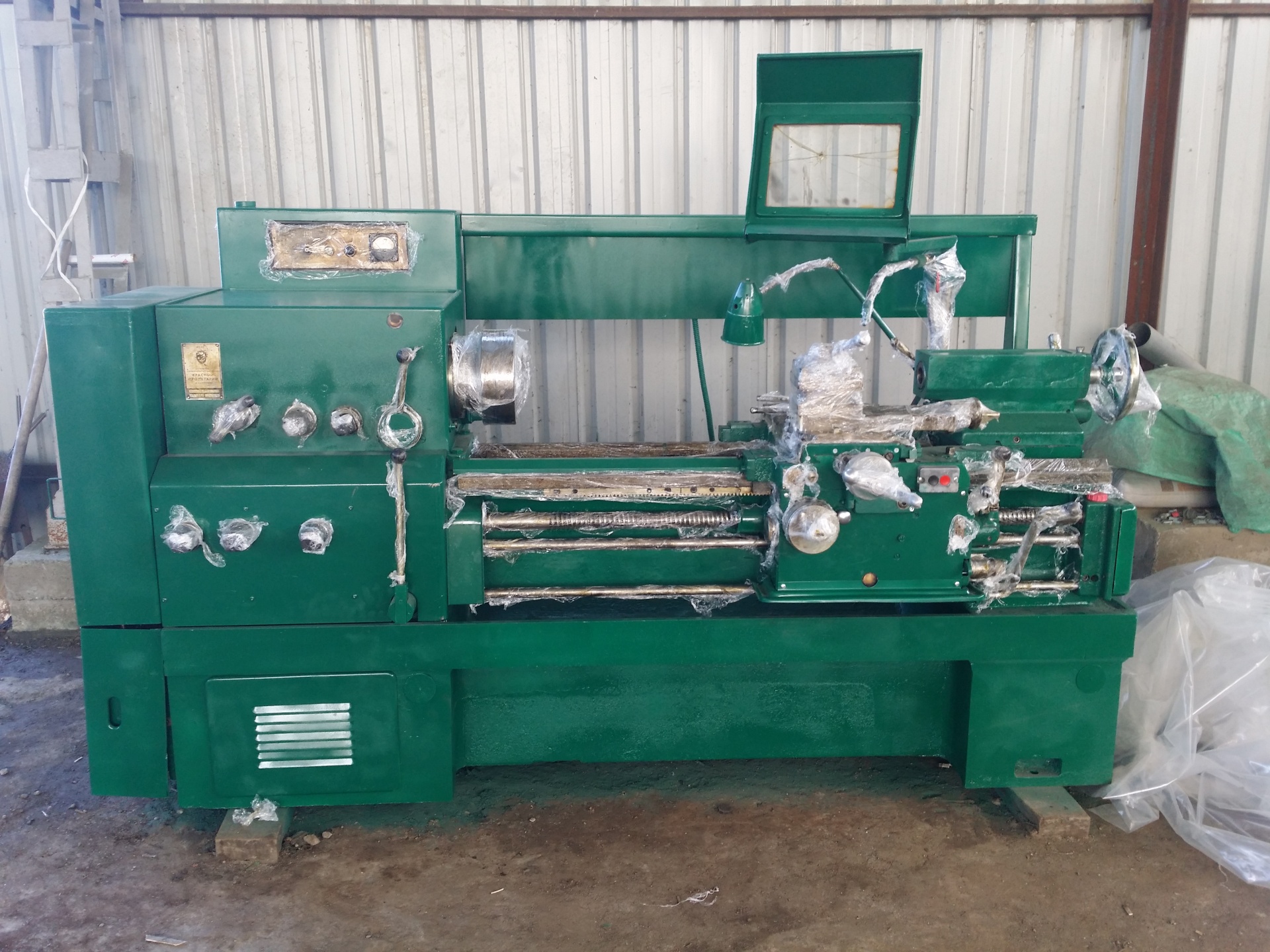

 Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.


Продам токарные станки 16К20.


Cтанок модели 16К20 - пожалуй, самый распространённый на территории СССР станок, позволяющий производить токарную обработку деталей наиболее широкой номенклатуры и наиболее типичных размеров,предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарекания резьбы-метрической, модульной, дюймовой и питчевой .

Жесткая коробчатой формы станина с калеными шлифованными направляющими установлена на монолитном основании, одновременно служащим стружкосборником и резервуаром для охлаждающей жидкости.

Шпиндель с фланцевым передним концом смонтирован в прецизионных подшипниках качения, не требующих регулировки в процессе эксплуатации.

Выходной вал шпиндельной бабки через сменные зубчатые колеса соединен с коробкой подач, обеспечивающей перемещение суппорта в широком диапазоне подач от ходового вала при точении и от ходового винта при нарезании резьб. Для нарезания резьб предусмотрено непосредственное соединение ходового винта с входным валом коробки подач.

На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации.

Класс точности по ГОСТ 8-82 Н.

Наибольший диаметр заготовки устанавливаемой над станиной, мм 400

Высота оси центров над плоскими направляющими станины, мм 215

Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220

Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 710, 1000,

Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225

Наибольший диаметр сверла при сверлении стальных деталей, мм 25

Наибольшая масса заготовки, обрабатываемой в центрах, кг 460..1300

Наибольшая масса заготовки, обрабатываемой в патроне, кг 200

Диаметр отверстия в шпинделе, мм 52

Частота вращения шпинделя в прямом направлении, об/мин 12,5..1600

Частота вращения шпинделя в обратном направлении, об/мин 19..1900

Количество прямых скоростей шпинделя 22

Количество обратных скоростей шпинделя 11

Конец шпинделя по ГОСТ 12593-72 6К

Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6

Диаметр фланца шпинделя, мм 170

Наибольший крутящий момент на шпинделе, Нм 1000

Наибольшая длина продольного перемещения, мм 645, 935,

Наибольшая длина поперечного перемещения, мм 300

Скорость быстрых продольных перемещений, мм/мин 3800

Скорость быстрых поперечных перемещений, мм/мин 1900

Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250

Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10

Цена деления лимба продольного перемещения, мм 1

Цена деления лимба поперечного перемещения, мм 0,05

Диапазон продольных подач, мм/об 0,05..2,8

Диапазон поперечных подач, мм/об 0,025..1,4

Количество подач продольных 42

Количество подач поперечных 42

Пределы шагов метрических резьб, мм 0,5..112

Пределы шагов дюймовых резьб, ниток/дюйм 56..0,5

Пределы шагов модульных резьб, модуль 0,5..112

Пределы шагов питчевых резьб, питч диаметральный 56..0,5

Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н 5884

Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н 3530

Наибольшее перемещение резцовых салазок, мм 150

Перемещение резцовых салазок на одно деление лимба, мм 0,05

Цена деления шкалы поворота резцовых салазок, град 1°

Наибольшее сечение державки резца, мм 25 х 25

Высота от опорной поверхности резца до оси центров (высота резца), мм 25

Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5

Наибольшее перемещение пиноли, мм 150

Перемещение пиноли на одно деление лимба, мм 0,1

Величина поперечного смещения корпуса бабки, мм ±15

Электродвигатель главный, кВт 11

Габариты РМЦ=1000, мм 2795 х 1190 х 1500

Масса кг 3010


И много других станков
