Продам Фрезерно-копировальный станок MFX 9512-4A в Уфе



Фрезерно-копировальный станок MFX 9512-4A
Цена
430 000
В наличии
Уфа (Россия)
Состояние: Новый
Контакты
veter80
Евгений Целищев

+79177895506

СТФ Декор

Россия, Башкортостан(Башкирия), Уфа, ул. Рижская 1/3


Детальное описание

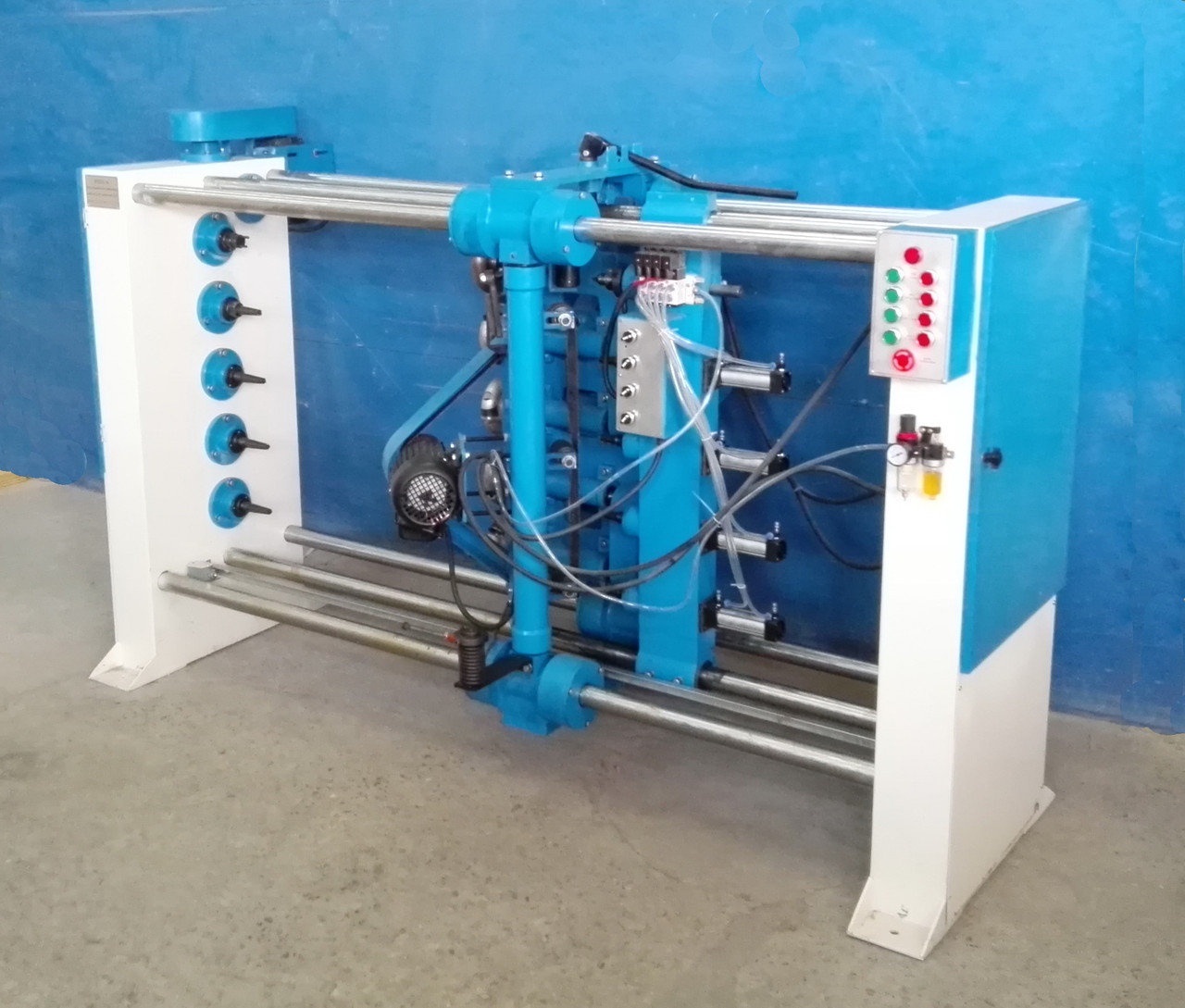

Фрезерно-копировальный станок MFX 9512-4A

Предназначен для изготовления из древесины различных пород одновременно 4-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, топорища и т. п.). Одновременно происходит шлифование изготавливаемых изделий. Данный станок существенно упрощает производство нестандартных деталей, обеспечивает высокую производительность.






нанесение кромкипредварительная торцовка кромки предварительное фрезерование

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Максимальный диаметр обрабатываемых заготовок, мм

120

Минимальный диаметр обрабатываемых заготовок, мм

30

Максимальная длина обрабатываемых заготовок, мм

950

Минимальная длина заготовки, мм

200

Количество заготовок, шт


Количество ножей на фрезе, шт


Скорость вращения основного шпинделя, м/мин

13, 19, 28

Скорость подачи, м/мин

0,16; 0,23; 0,34

Общая мощность, кВт

4,5

Габариты станка, м2,3х0,74х1,3
Масса, кг800


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ


Копировальный участок

Состоит из 4 копировальных агрегатов, собранных в один узел, предназначен для изготовления до четырех изделий одновременно.

Существенно увеличивает производительность станка. Благодаря полностью автоматической системе обработки повышается качество детали.

Усовершенствованная конструкция станка позволяет при обработке изделия в автоматическом режиме выполнять предварительную шлифовку.


Шлифовальный узел

Предварительный процесс шлифования начинается сразу за фрезерованной поверхностью путем снятия ворса с заготовки шлифовальной лентой.


Фреза со сменными лезвиями

Литая фреза существенно ускоряет обработку заготовок твердых пород древесины.

Специальная заточка лезвий значительно уменьшает интенсивность изнашивания при различных режимах работы.


Пульт управления

Установленный в передней части станка удобный пульт управления осуществляет контроль над всеми рабочими процессами обработки.




Модельные шаблоны

 Получение изделий происходит благодаря установленному в верхней части станка шаблону, вращающемуся синхронно вместе с заготовками. Шаблоны в комплект станка не входят.

Для исключения появления деформации и царапин к поверхности шаблона прилегает свободно вращающийся диск, выполняя функцию прижимного упора шаблона.


Механические (пружинные) зажимные центры

Осуществляют надежный прижим и фиксацию заготовки на рабочей поверхности. Благодаря этому увеличивается надежность базирования заготовки и повышаются параметры безопасности обработки. Оптимальная конструкция зажимного устройства обеспечивает надежное базирование заготовки на обрабатываемом участке. Заготовка не деформируется во время обработки.


Суппорт

 Суппорт имеет механическое высокоточное регулировочное приспособление, обеспечивающее надежный контакт копировального ролика с шаблоном.


Продольное перемещение суппортов осуществляется по высокоточным направляющим с помощью ходового винта.


Привод копиров.

Синхронное вращение копира и заготовок происходит за счёт жёсткой связи шестерня-винт с приводом от отдельного электродвигателя.
Купить Фрезерно-копировальный станок MFX 9512-4A в Уфе по цене 430 000 руб.

Создано 31.07.2019 Изменено 27.03.2024
