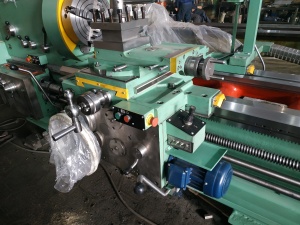

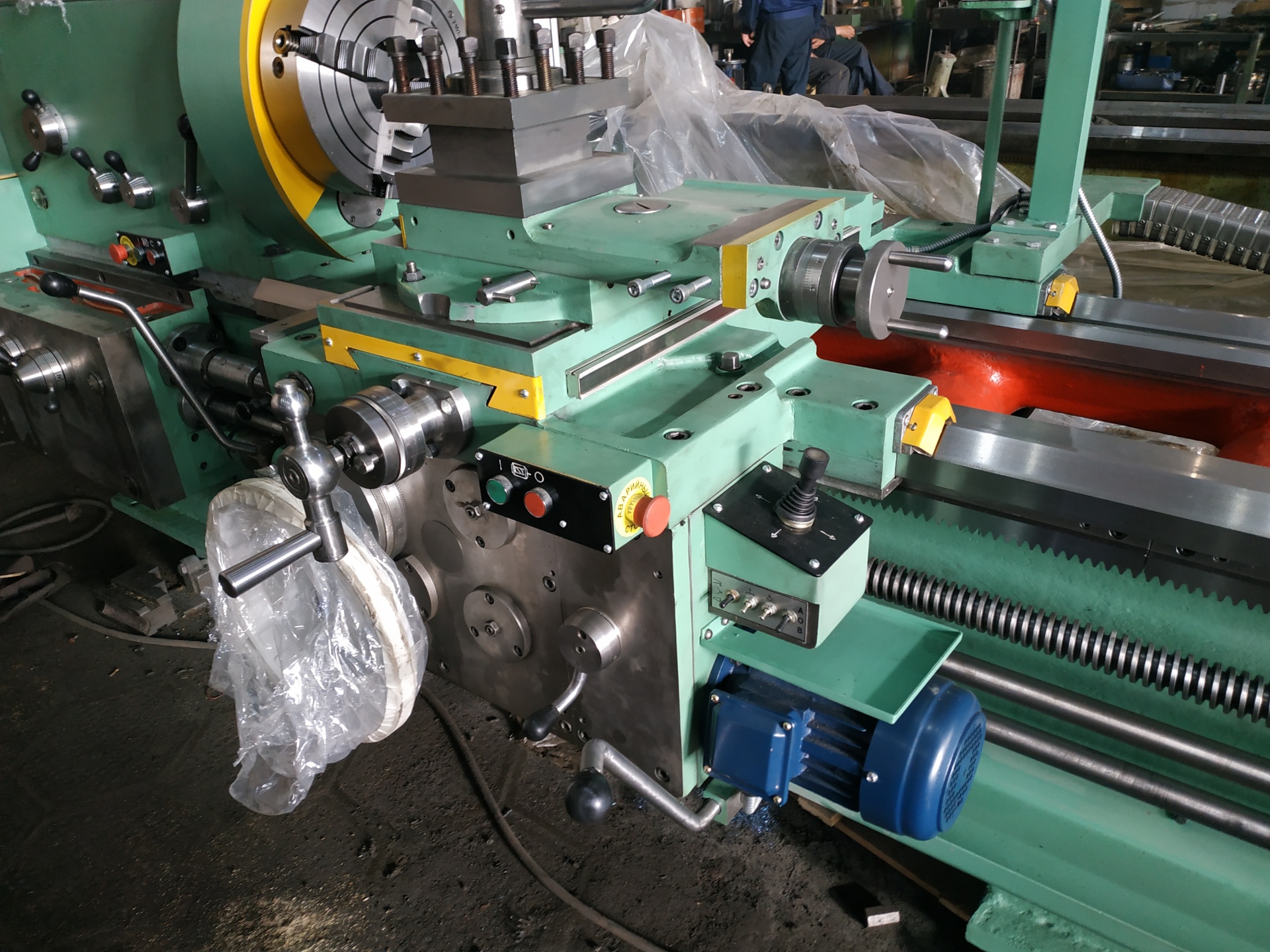

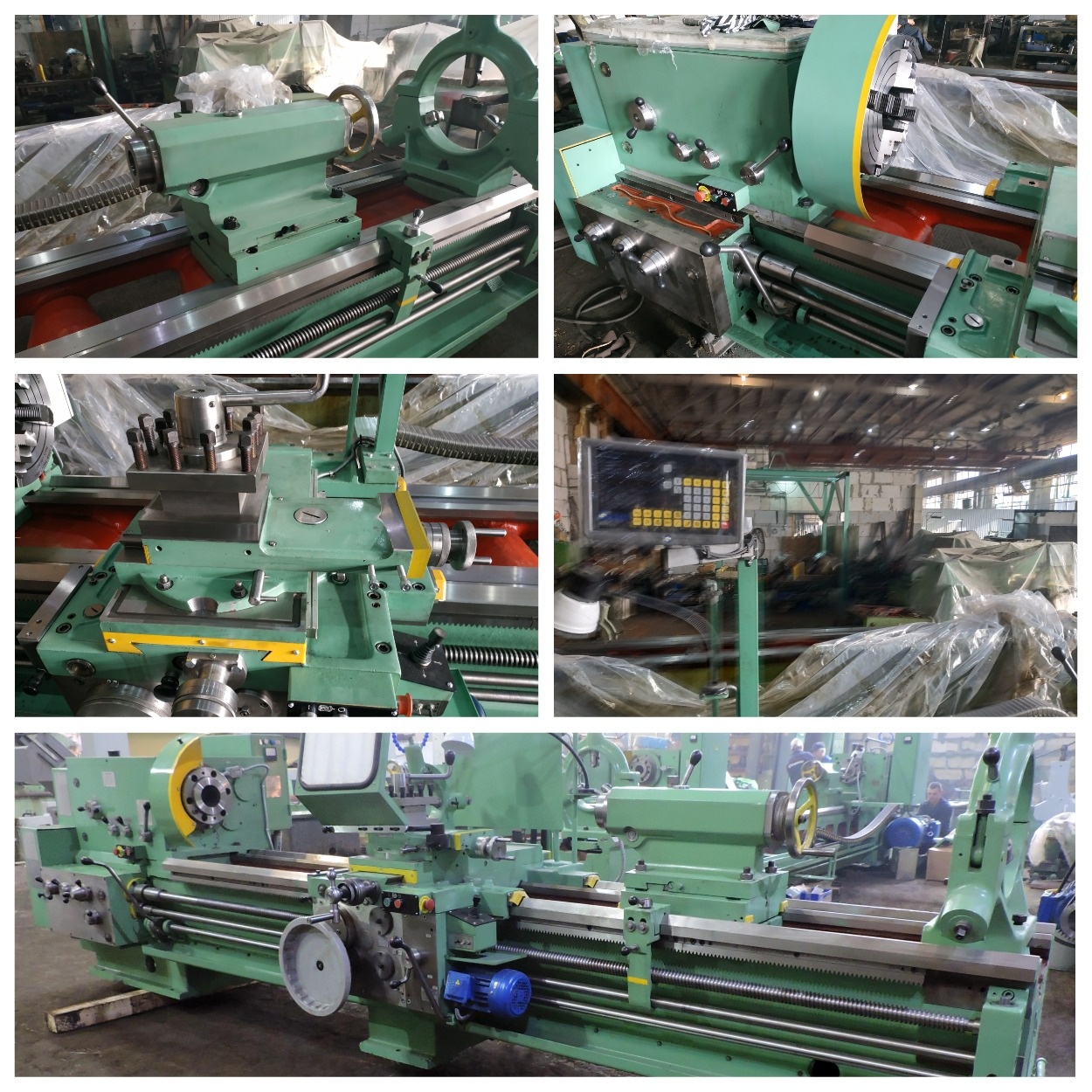

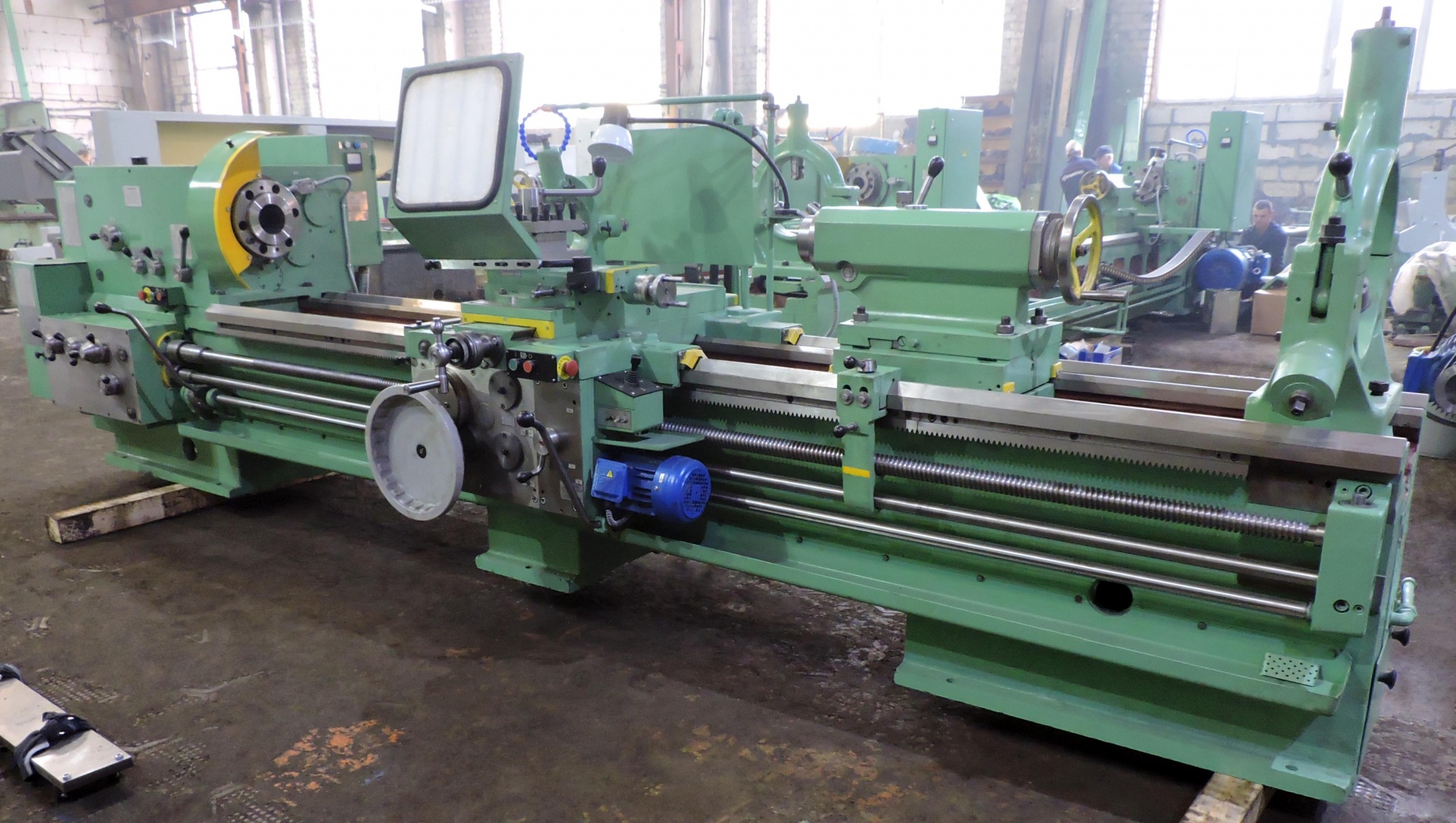

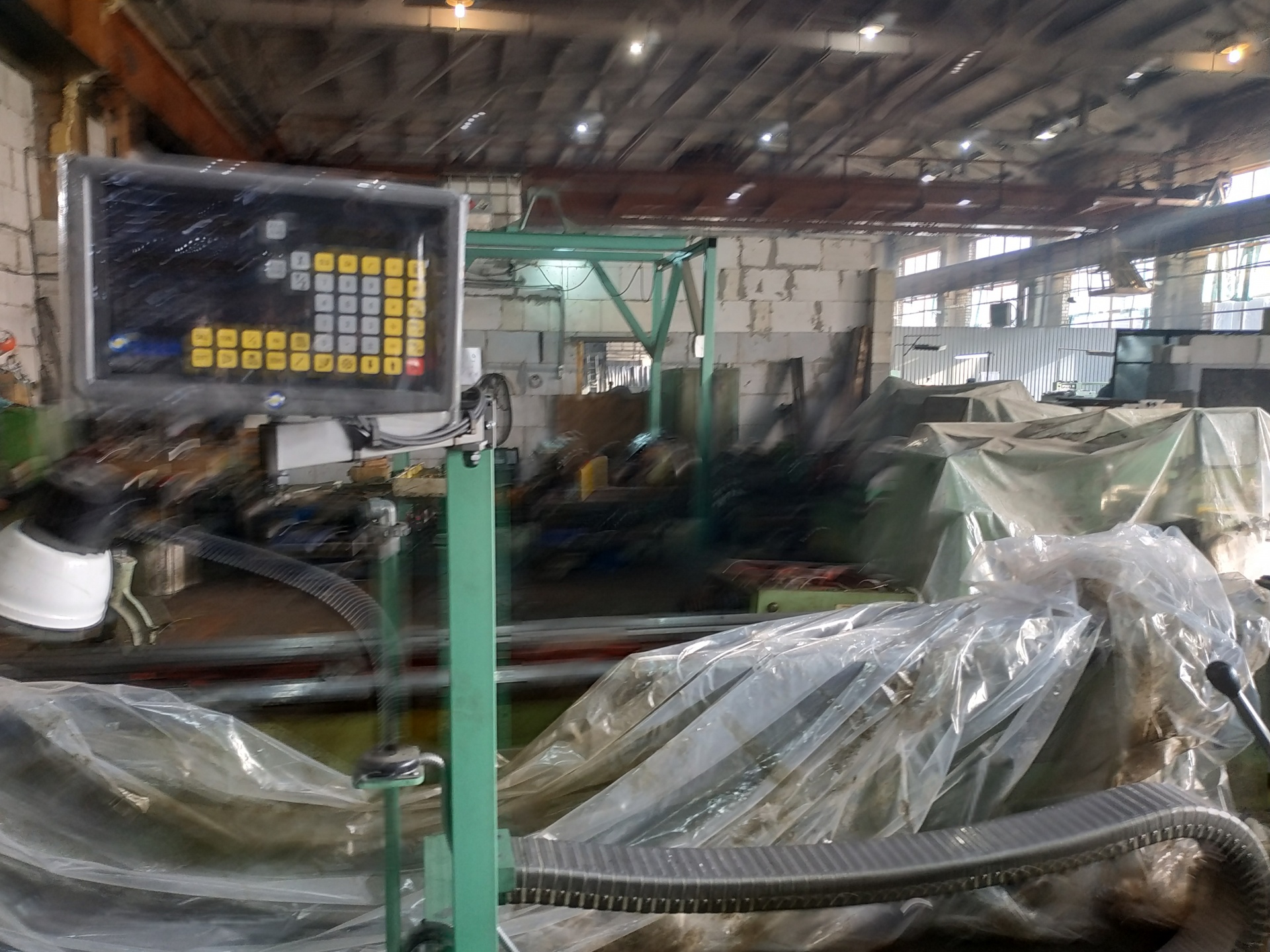

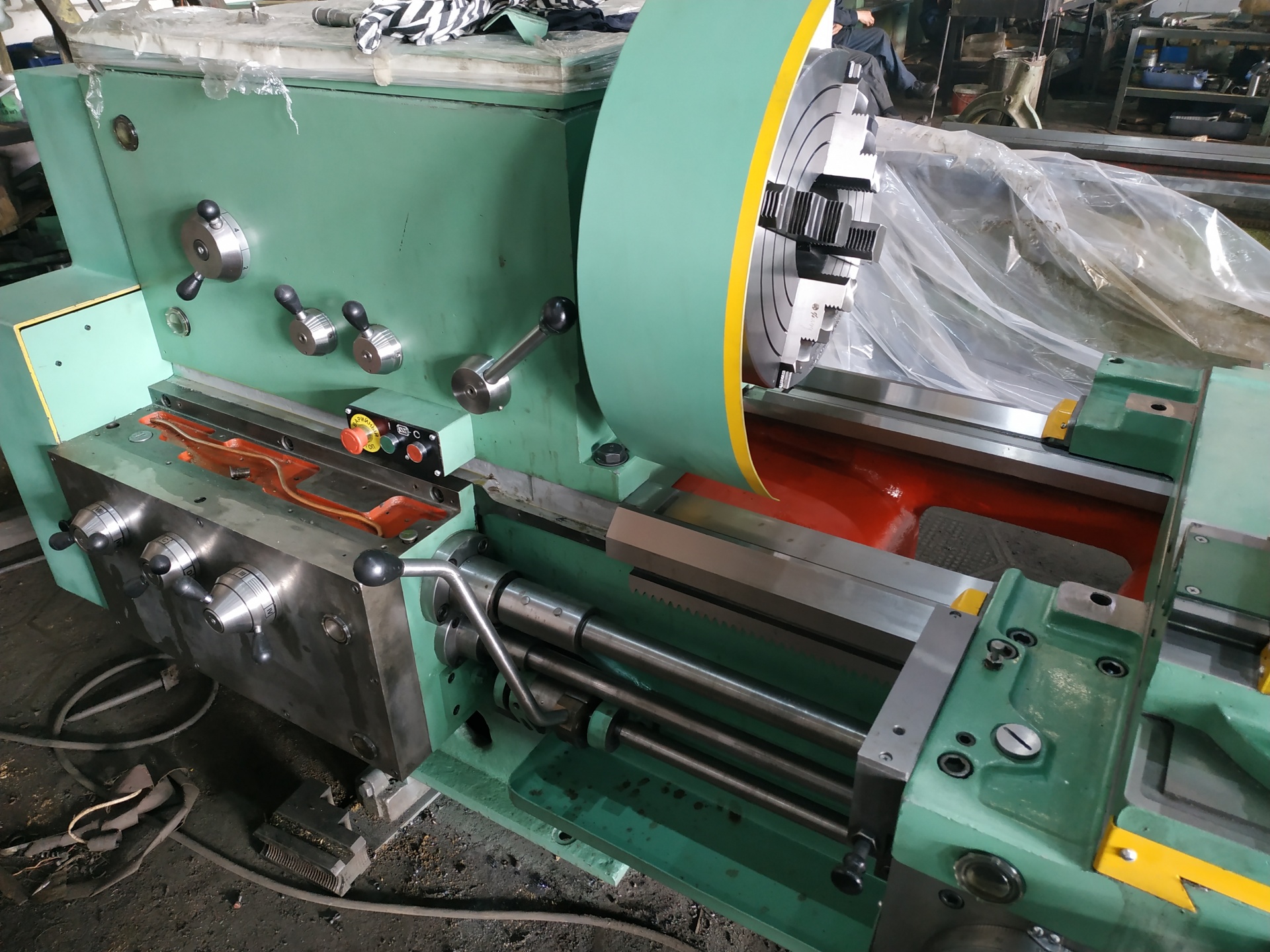

Продам Токарно-винторезный станок мод. 1М63Н рмц 3000мм. с устройством цифровой индикации (УЦИ) в Москве
8 910 645-28-45
7 499 390-85-04
Россия, Москва и Московская обл., Москва, 123060, г. Москва, вн.тер.г. Муниципальный Округ Щукино, ул. Берзарина, д. 36, стр. 2
Детальное описание
Токарно-винторезный станок мод. 1М63Н рмц 3000мм. с устройством цифровой индикации (УЦИ)
ТОКАРНО – ВИНТОРЕЗНЫЙ СТАНОК 1М63Н
предназначен для выполнения разнообразных видов токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ 1М63Н:
Жесткость чугунной станины, её виброустойчивость и температурная стабильность, позволяют получать необходимую точность обработки; 2х призменные направляющие станины, имеющие твердость 42 единицы, в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
· точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
· коробка подач обладает высокой жесткостью кинематической цепи;
· все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
· ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО, МОДЕЛИ 1М63Н
| Характеристика | 1М63Н |
| Наибольший диаметр устанавливаемой заготовки, мм: | |
| — над станиной | 700 |
| — над суппортом | 350 |
| Наибольший диаметр обрабатываемой заготовки, мм: | |
| — над станиной | 630 |
| — над суппортом | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 3000 |
| Наибольший вес устанавливаемой заготовки, кг. | 3500 |
| Высота резца, устанавливаемого в резцедержателе, мм | 40 |
| Размер конца шпинделя передней бабки по DIN | 11М |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Пределы частот вращения шпинделя, об/мин | 10—1250 |
| Пределы рабочих подач, мм/об | |
| — продольных | 0,033—5,6 |
| — поперечных | 0,013—2,064 |
| — резцовых салазок | 0,013—2,064 |
| Пределы шагов нарезаемых резьб | |
| — метрических, мм | 1—224 |
| — дюймовых, ниток/дюйм | 28—0,25 |
| — модульных, модуль | 0,25—56 |
| — питчевых, питч диам. | 112—0,5 |
| Ускоренное перемещение суппорта, мм/мин | |
| — продольное | 5200 |
| — поперечное | 2000 |
| Наибольшее усилие резания, кН | 20 |
| Наибольший крутящий момент на шпинделе, кНм | 3 |
| Мощность главного привода, кВт | 15 |
| Габаритные размеры (вместе с электрооборудованием), мм | |
| — длина | 5240 |
| — ширина | 1860 |
| — высота | 1625 |
| Масса, кг. | 6200 |
