Детальное описание
поставка оборудования, инструмента и расходных материалов.
ALLSTAN (China) Group Limited предлагаем трубосварочный стан ТЭСА для изготовления круглых, квадратных и прямоугольных профильных труб, Оборудование для производства стальных труб. Линии по производству стальных труб изготавливаются и комплектуются. сварные трубы производство. сварка труб. технология производства труб
Производительность производства электросварных труб

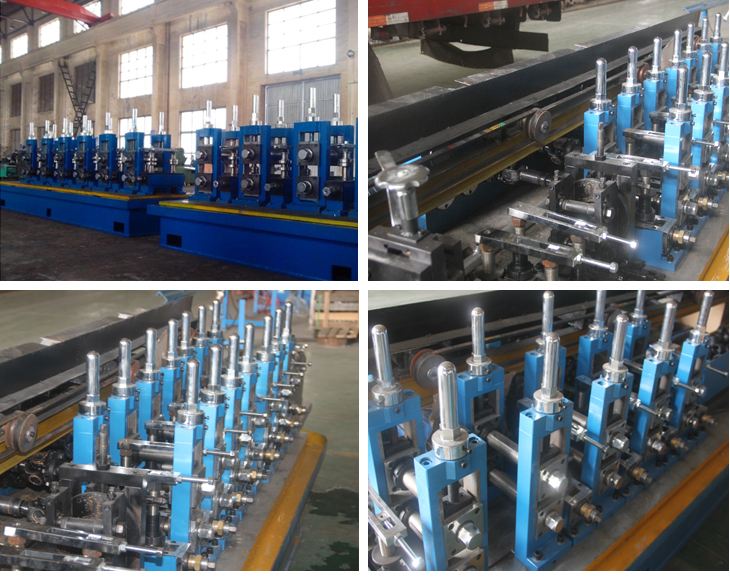

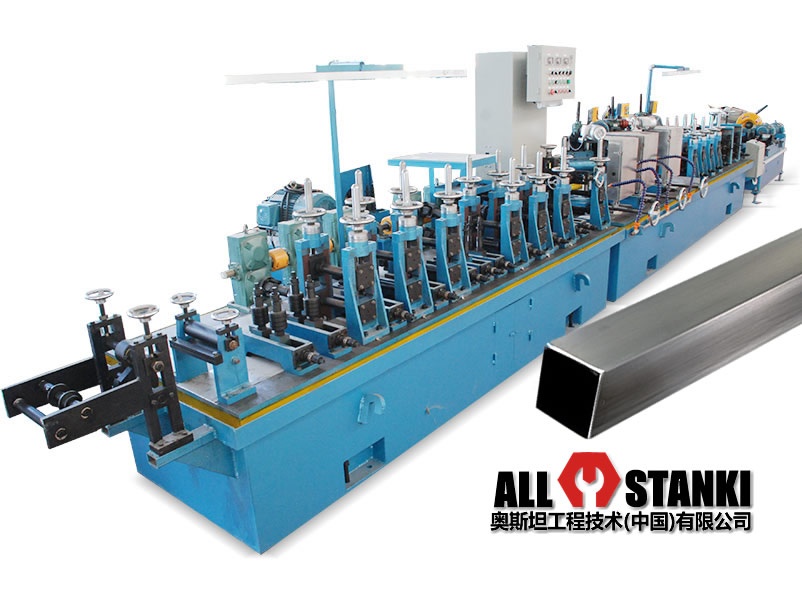

Прямошовная сварная труба изготавливаются на линиях холодной прокатки труб роликами, путем последовательного формования плоской ленты в трубу. Для сварки шва, заготовка разогревается электрическим током в индукционной катушке, сжимается прижимными роликами и сваривается.
| Круглые трубы | 8мм-20мм, Толщина: 0.5мм-1.5мм |
| Квадратные трубы | 10мм×10мм -15мм×15мм |
| Длина | 6м-12м, Допуск: ±3мм |
| Скорость производства | 20-120 м/мин |
| Продуктивность линии | 10,000 Тонн/год |
Установочные Характеристики линии по производству электросварных труб
| Энергический расход главной машины | 50 kw, 50 кВт |
| Требуемые размеры помещения | 40м(длина) ×3.8м (ширина) |
| Количество обслуживающего персонала | 2-4 рабочих |
Сырье для производства электросварных труб
в производстве применялась низколегированная или углеродистая сталь, Это и листы стали с толщиной не более 5 см, или стальная лента, имеющая разнообразную толщину и свернутая в рулоны
| С рулонной сталью | GB/T 700: Q235B(ASTM: GR·D(σs 230) / JIS: SS400) |
| Ширина ленты | 36MM-120мм, Толщина: 0.5MM-1.5мм |
| Внутренний диаметр | 450-520мм |
| Внешний диаметр | Максимум 1200мм |
| Вес максимальный | 1.0-1.5Т |

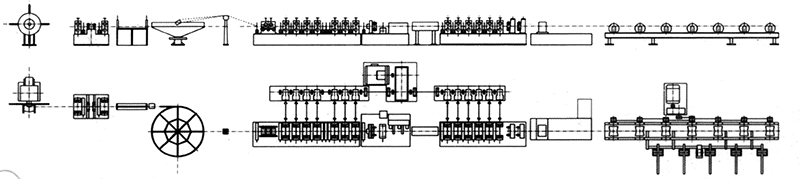

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ ПРОИЗВОДСТВЕННОЙ ЛИНИИ:
Разматывающее устройство для стальной ленты
Узел разрезания ленты и стыковой сварки
Накопитель
Формующее устройство
Валковая система узла формовки
Шовонаправляющее устройство
Аппарат высокочастотной индукционной сварки
Продвижная роликовая система
Узел удаления грата
Водная система охлаждения
Калибровочный узел
Роликовая система правки
Устройство для замера скорости производства
Узел правки труб
Автоматическая "летучая фреза" с ЧПУ
Выпускной рольганг
Система управления
Модуль высокочастотной сварки
1Изображение
2ХАРАКТЕРИСТИК ЛИНИЙ ПРОИЗВОДСТВА СТАЛЬНЫХ ТРУБ
| Тип линии | Размеры круглых труб, мм | Размеры квадратных труб, мм | Толщина мм | Скорость производства метров/мин |
| ERW20 | Ф8-Ф20 | 6x6-15x15 | 0.3-1.5 | 120 |
| ERW32 | Ф10-Ф32 | 10x10-25x25 | 0.5-2.0 | 120 |
| ERW50 | Ф20-Ф50 | 15x15-40x40 | 0.8-3.0 | 120 |
| ERW76 | Ф32-Ф76 | 25x25-60x60 | 1.2-4.0 | 120 |
| ERW89 | Ф42-Ф89 | 35x35-70x70 | 1.5-4.5 | 110 |
| ERW114 | Ф48-Ф114 | 40x40-90x90 | 1.5-4.5 | 65 |
| ERW140 | Ф60-Ф140 | 50x50-110x110 | 2.0-5.0 | 60 |
| ERW165 | Ф76-Ф165 | 60x60-130x130 | 2.0-6.0 | 50 |
| ERW219 | Ф89-Ф219 | 70x70-170x170 | 2.0-8.0 | 50 |
| ERW273 | Ф114-Ф273 | 90x90-210x210 | 3.0-10.0 | 45 |
| ERW325 | Ф140-Ф325 | 110x110-250x250 | 4.0-12.7 | 40 |
| ERW377 | Ф165-Ф377 | 130x130-280x280 | 4.0-14.0 | 35 |
| ERW406 | Ф219-Ф406 | 170x170-330x330 | 6.0-16.0 | 30 |
| ERW508 | Ф273-Ф508 | 210x210-400x400 | 6.0-18.0 | 25 |
| ERW660 | Ф325-Ф660 | 250x250-500x500 | 6.0-20.0 | 20 |
| ERW720 | Ф355-Ф720 | 300x300-600x600 | 6.0-22.0 | 20 |
Стоимость комплектов Формовочных и правильных Валки
Важнейший инструмент при изготовлении труб. Формовочные Валки влияют на качество кромки, от которого впоследствии зависит качество сварки
Валки для производства квадратной трубы | Валки для производства прямоугольной трубы | Валки для производства круглой трубы | ||||||
Размер | Вес комплекта | Цена комплекта | Размер | Вес комплекта | Цена комплекта | Размер | Вес комплекта | Цена комплекта |
15х15 | 502 кг. | 3900 долл. | 40х20 | 680 кг. | 5100 долл. | Ф15 | 540 кг. | 4050 долл. |
20х20 | 550 кг. | 4125 долл. | 40х25 | 820 кг. | 6150 долл. | Ф20 | 560 кг. | 4200 долл. |
25х25 | 650 кг. | 5100 долл. | 50х25 | 830 кг. | 6250 долл. | Ф25 | 620 кг. | 4500 долл. |
30х30 | 680 кг. | 5100 долл. | 60х30 | 960 кг. | 7200 долл. | Ф30 | 650 кг. | 4875 долл. |
40х40 | 860 кг. | 6450 долл. | 60х40 | 1400 кг. | 10500долл. | Ф40 | 800 кг. | 6000 долл. |
50х50 | 1400 кг. | 10500 долл. | Ф50 | 850 кг. | 6375 долл. | |||
60х60 | 1600 кг. | 12000 долл. | ||||||
Стоимость комплектов валов других размеров рассчитывается по весу: 7500 долларов за одну тонну. | ||||||||
Указана стоимость комплекта валов на условиях EXW Завод | ||||||||
