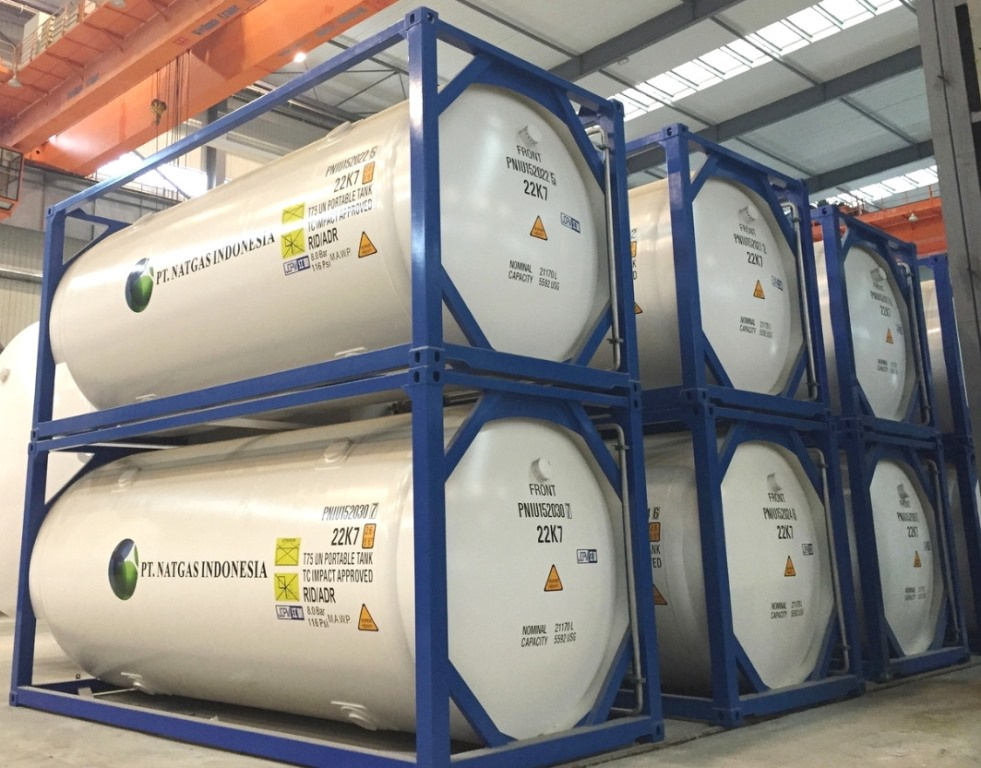

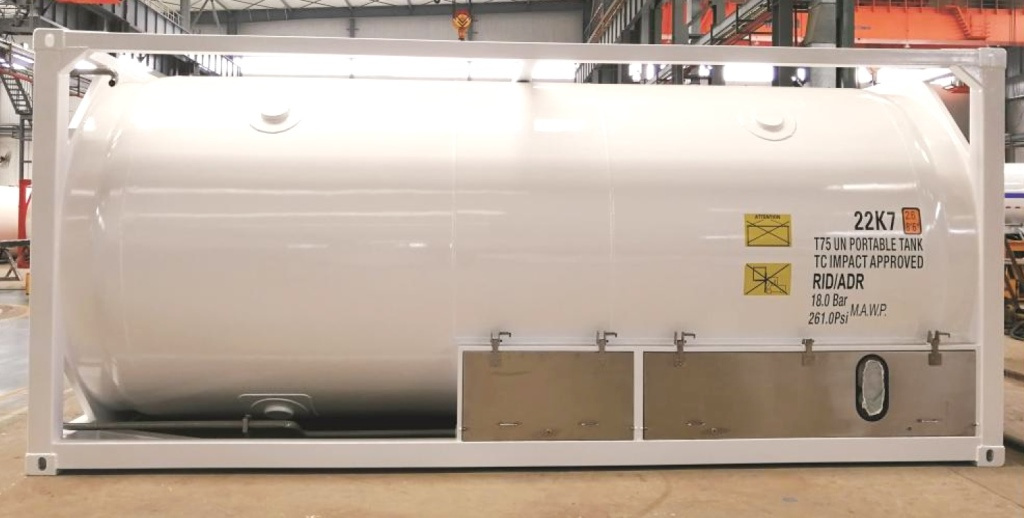

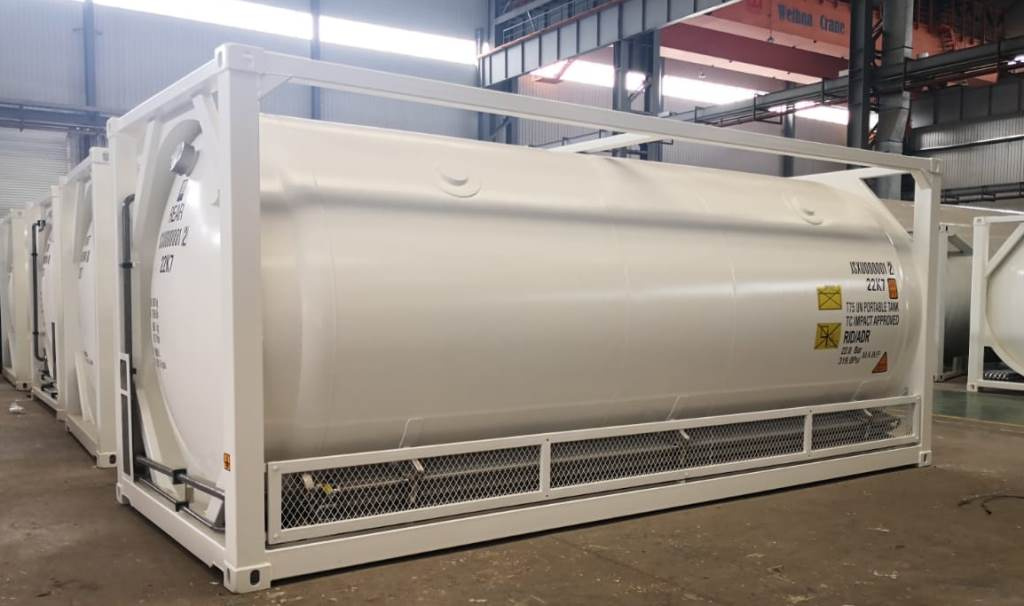

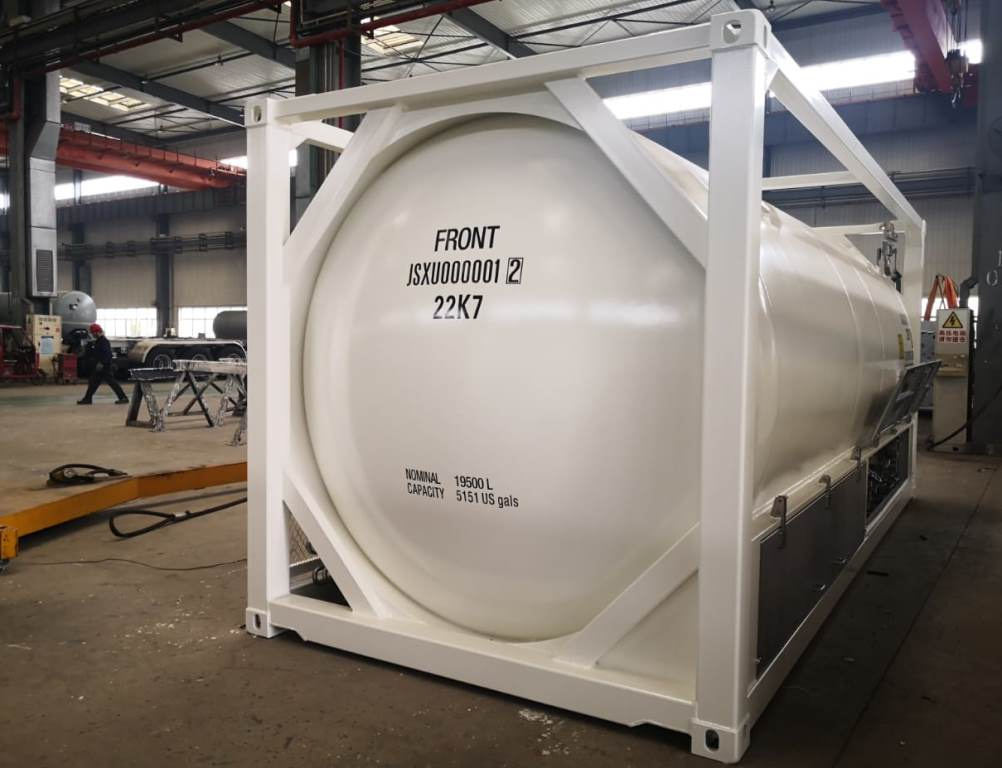

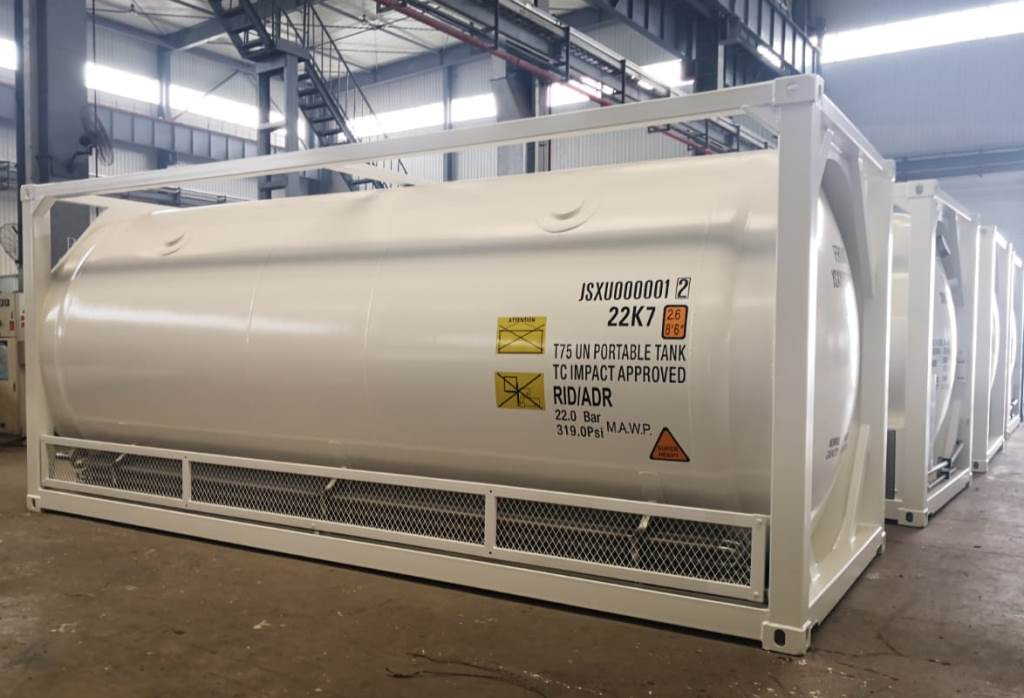

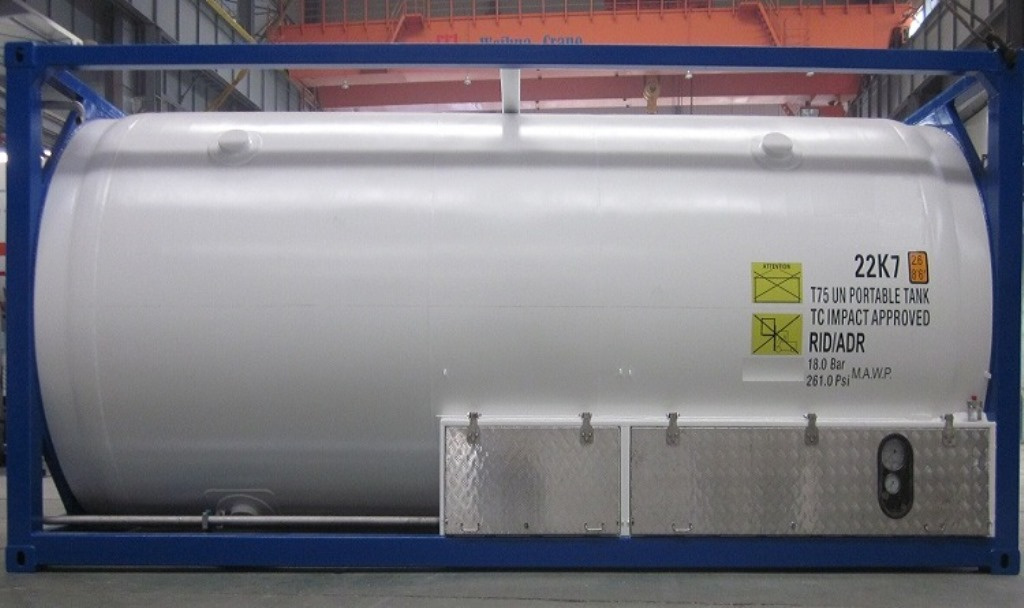

Продам Контейнер-цистерна тип Т75 криогенный 20500л в Владивостоке



Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л Контейнер-цистерна тип Т75 криогенный 20500л
Производитель
Китай
Цена
77 400
Нет в наличии / под заказ
Владивосток (Россия)
Состояние: Новый
Контакты
spectehnikadv
Андрей

89638145310

ООО «ГрандТехСервис-ДВ»

Россия, Амурская обл., Благовещенск (Амурская обл.), ул. Чехова, д.3, офис 27


Детальное описание

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

1.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1 Проектирование и тестирование

Резервуар                - в соответствии с

                                    -тип

ASME VIII DIV 1; RID/ADR, IMDG,

T75 UN PORTABLE TANK TIR;UIC; TC;FRA; CFR49

T75 UN Portable Tank

Рама                          - в соответствии с

ISO 1496/3

Угловые фитинги

ISO Standard 1161

Код размера и типа

22K7

1.2 Номинальный объем

20500 л

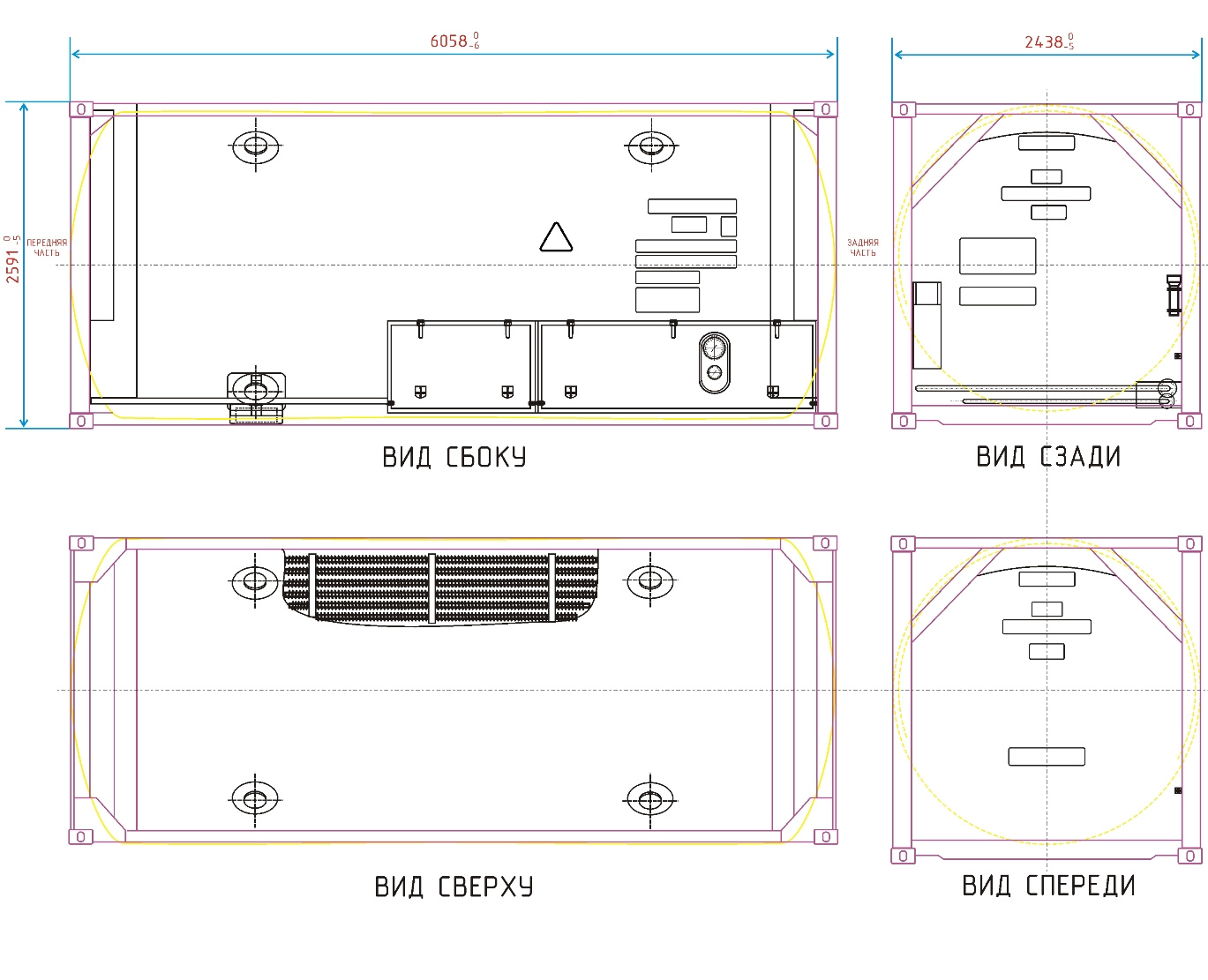

1.3 Размеры и массы

Максимально разрешенная масса-брутто

36000 кг

Масса тары (приблизительно)

7700 кг

Длина

6058 мм

Ширина

2438 мм

Высота

2591 мм

1.4 Размеры резервуара

Внутренний сосуд

Внутренний диаметр

2200 мм

Круговая внутренняя длина

4620 мм

Внешний сосуд

Внутренний диаметр

2416

Круговая внутренняя длина

5070

1.5 Номинальное давление и температура

Внутренний сосуд

Расчетная температура

- 196°С

Максимально допустимое рабочее давление

16.0 Бар / 1.6 МПа

Испытательное давление

22.1 Бар / 2.21 МПа

Давление испытания на утечку

14.4 Бар / 1.44 МПа

Внешний сосуд

Диапазон температуры окружающей среды

От -40°С до +50°С

Расчетное давление

-1.03 Бар / 0.103 МПа

1.6 Материал конструкции

Рама

Q345-D-GB/T1591

Внутренняя оболочка и днища

SA-240M 304

Внешняя оболочка и днища

GB/T 713-Q345R

1.7 Изоляция

Тип изоляции

Многослойная изоляция в высоком вакууме

Материал

Алюминиевая фольга

Степень вакуумной герметизации

≤0.08 Па

Статическая скорость испарения

≤0.34%

1.8 Среда наполнения

LO2

(Liquid O2 (Oxygen)) - КИСЛОРОД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1073 (UN1073)

LN2

(Liquid N2 (Nitrogen)) - АЗОТ ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1977 (UN1977)

LAr

(Liquid Ar (Argon)) - АРГОН ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1951 (UN1951)

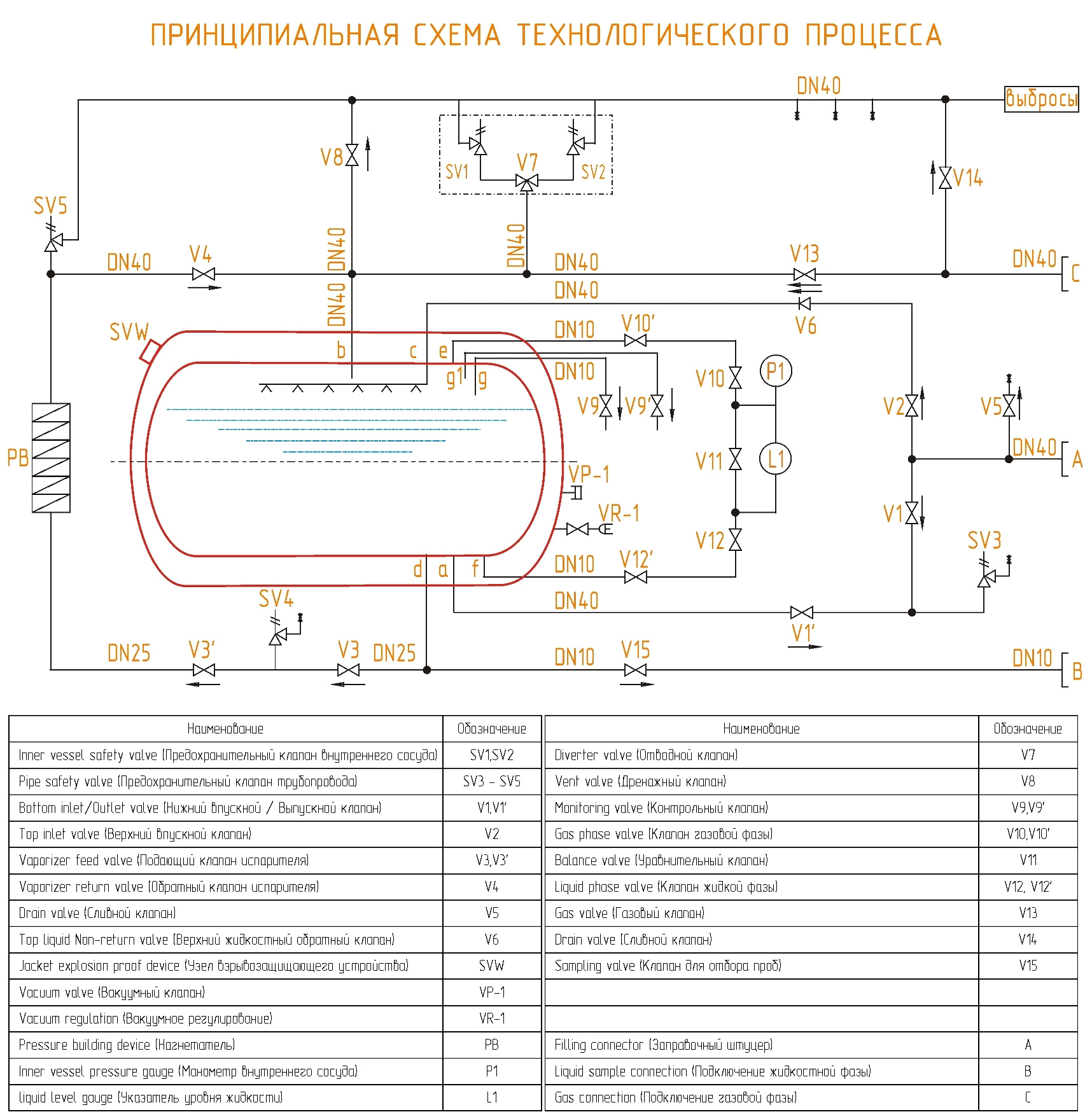

2.0 ФИТИНГИ И АКСЕССУАРЫ

2.1 Блок предохранительного клапана

Тип

Spring full-lift

Количество

2 ед.

Давление срабатывания

+16.0 Бар / +1.60 МПа

2.2 Манометр

Класс точности

Grade   1.6

Количество

1 ед.

Диапазон измерения

0 – 4.0 МПа

С запорным клапаном для отключения источников напряжения при техническом обслуживании или осмотре

2.3 Датчик уровня жидкости

Класс

PN40

Количество

1 ед.

Диапазон измерения

0 – 3 м H2O

2.4 Пенал для документов

1ед.  из ПВХД, водонепроницаемый, устанавливается на заднем торце

2.5 Клапанный отсек

В защитном шкафу с дверцей находятся клапаны газовой и жидкостной линий, манометр

3.0 ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ

3.1 Внутренний сосуд и внешний,  изнутри и с наружи очищаются и обезжиривается.  Сварные швы очищаются от окалины.

3.2 Арматура и трубопроводы, включая клапаны и секции труб, предварительно очищаются, а затем устанавливаются на резервуар

3.3 Проверка на герметичность и продувка азотом производится после очистки и установки всех клапанов, заглушек и подсоединения трубопроводов.  Выполняется проверка на герметичность при давлении 14,4 бар с использованием чистого и сухого воздуха. Танк-контейнер будет доставлен с продувкой азотом. Будет использоваться азот (O2 <3% остаточного кислорода, давление 0,5 бар)

3.4 Покраска производится после полного очищения поверхности. Окрашивается в белый цвет.

4.0 ДОКУМЕНТАЦИЯ

4.1 Будет предоставлена следующая документация:

Сертификат переносной цистерны на каждую цистерну (Lloyd's Register)

Отчет с данными ASME для сосудов под давлением.

Сертификат качества продукции, чертеж и инструкции по эксплуатации для каждого резервуара.































































































































Купить Контейнер-цистерна тип Т75 криогенный 20500л в Владивостоке по цене $ 77 400

Создано 13.07.2020 Изменено 05.07.2022
