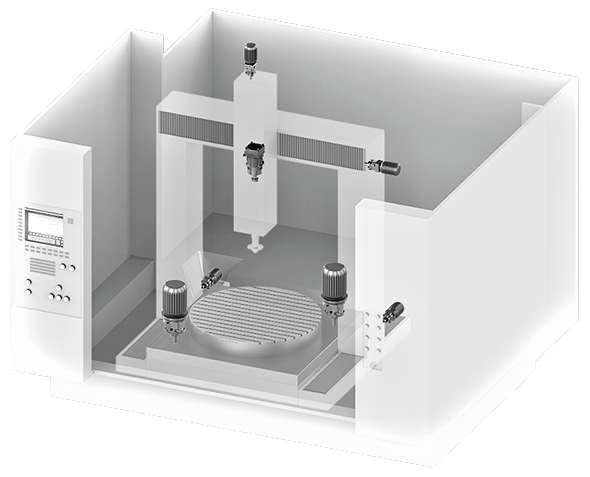

Двухступенчатый или двухскоростной переключаемый редуктор ZF DUOPLAN 2K применяется в шпиндельных приводах станков в качестве автоматической коробки скоростей и для различных установок, в которых необходимо повышение крутящих моментов или снижение частот вращения. Они могут быть интегрированы в механизм: горизонтально В5, вертикально V1, со встроенным или внешним мотором.

Минимально возможный люфт на всех передачах < 5 угловых минут.

Максимальный возможный крутящий момент на пониженной передаче достигает 20 000 Нм. Передача крутящего момента в планетарном редукторе значительно эффективнее обычной цилиндрической зубчатой передачи за счет большего числа зубчатых колес в зацеплении.

Косозубое зубчатое зацепление обеспечивает большее пятно контакта между

зубьями и низкий уровень шума.

Стандартное передаточное отношений 1:1 и 1:4, и другие в зависимости от размера

редуктора (1:3.07, 1:3.16, 1:3.17, 1:4.91, 1:5.0, 1:5.5, 1:5.8). Все редукторы снабжены

нейтральной передачей. Переключение редуктора электро-механическое.

Интеграция редуктора в станок возможна с разными вариантами входа и выхода.

Стандартный ряд моделей 2K 120, 2K 121, 2K 250, 2K 300, 2K 450, 2K 600, 2K 801, 2K 802, 2K 2100.

Планетарные редуктора ZF серии PG c высоким передаточным отношением и малым люфтом до 2 угл. мин. Применяются для приводов подач различных станков.

Диапазон номинальных моментов на выходе редуктора: от 25 до 3000 Nm.

Передаточные отношения для одноступенчатых редукторов от 1:3 до 1:10, двухступенчатых до 1:100.

Примеры применения:

Модернизация токарно-карусельного станка 1563

Подача ползуна правого суппорта от асинхронного двигателя 11кВт управляемого частотным преобразователем, через специальный двухскоростной редуктор ZF DUOPLAN 2К120. Двухскоростной редуктор автоматически изменяет передаточное отношение 1:5 или 1:1.

Редукция 1:5 подача ползуна во время обработки. Редукция 1:1 ускоренное перемещение салазки или ползуна.В результате появилась возможность работы по программе ЧПУ двумя осями правого суппорта одновременно.

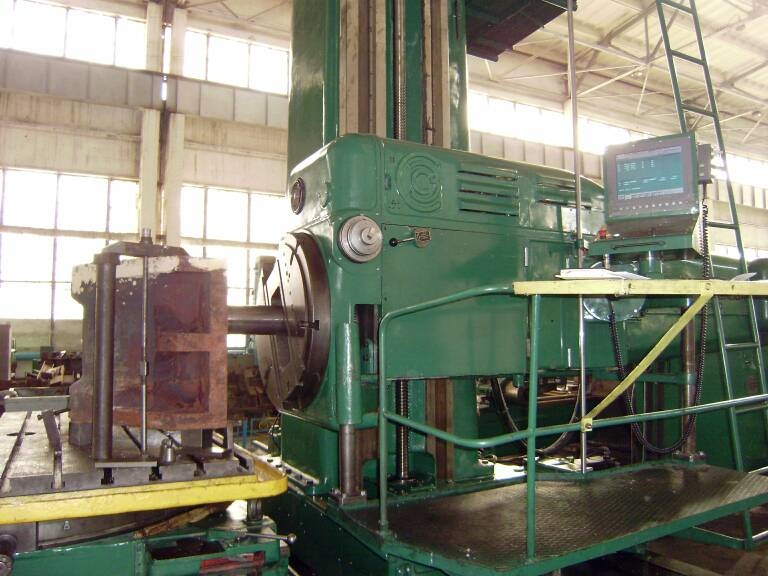

Модернизация горизонтально расточных станков 2656, 2657

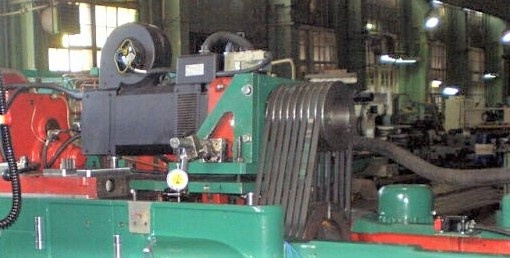

Двухскоростной планетарный редуктор ZF DUOPLAN 2К250 с частотно управляемым асинхронным шпиндельным двигателем 37кВт.Двухтупенчатый планетарный редуктор имеет возможность работать в двух диапазонах: редукция 1:5 или 1:1. Переключение редуктора осуществляется автоматически от системы управления станком. Таким образом удалось получить полностью автоматическую коробку передач управления оборотами шпинделя, исключив сложный и не надежный механизм преселектора.
