Продам Полностью автоматизированная линия для само вытягивающихся лицевых салфеток в Тайбэе
+79122743526
8 (343) 386-16-06 (
ООО « НЕО КОНСАЛТИНГ ГРУПП-ИНЖИНИРИНГ »
Россия, Свердловская обл., Екатеринбург, ул. Шаумяна, д.73, A1, офис 506
Детальное описание
Полностью автоматизированная линия ( требуется только один оператор ) для производства и упаковки в картонные коробки само вытягивающихся, двухслойных лицевых салфеток Vсложения с межслойным перехлестом. Тайвань.
Линия состоит из следующих синхронизированных устройств: СR228MT- машина для резки, формирования и складывания двухслойных салфеток, CR228ALS- система для автоматического разделения и переноса «логов» на конвейер, CR228A- однопоточное устройство поперечной резки «логов» и их передачи на конвейер, CRB200 – машина для упаковки салфеток в коробку, CRCACS 7 - конвейерная система.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ:

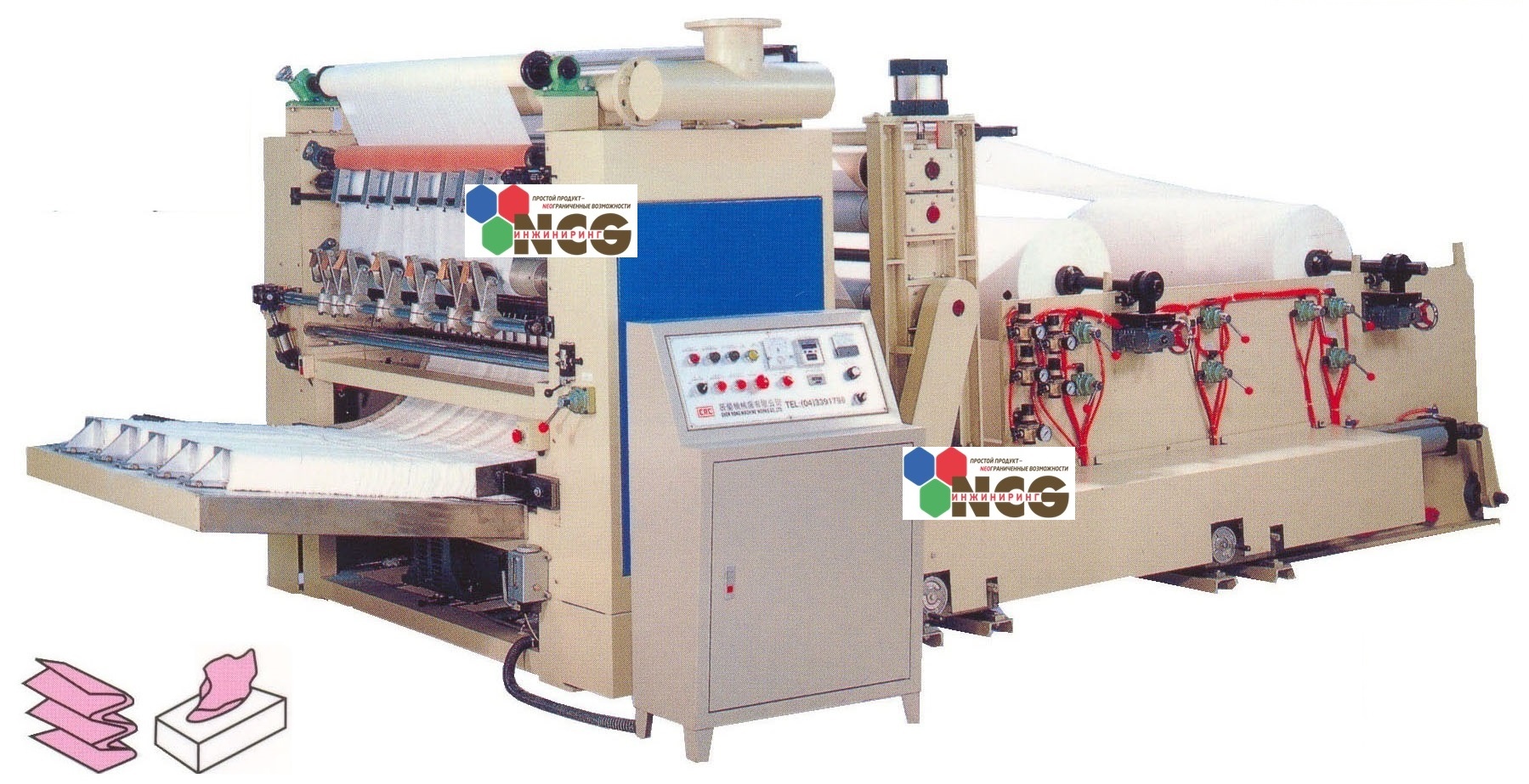

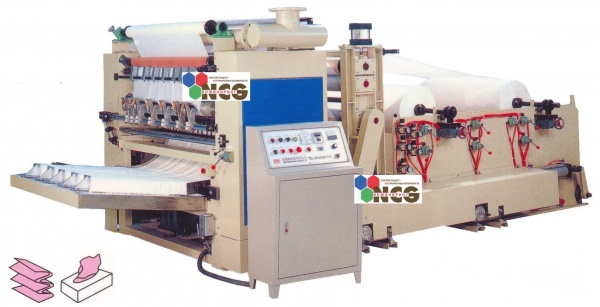

| 1. СR228MT- машина для формирования и складывания вакуумного типа: | |
| Размер листа ( Д х Ш ) | 200 + 2 мм х 1400 х 1 линия |
| Размер листа ( Д х Ш ) | 200 + 2 мм х 1380 х 1 линия |
| Размер сложения ( Д х Ш ) | 100 + 2 мм х 200 х 7 линий |
| Размер сложения ( Д х Ш ) | 100 + 2 мм х 230 х 6 линий |
| Плотность используемой бумаги | 13 ~ 15 грамм на м 2 |
| Механическая скорость | 130 метров в минуту |
| Рабочая скорость | 100 – 120 метров в минуту |
| Ширина \ диаметр рулонов на размотке | 1380 , 1400 мм \ 1500 мм |
| Диаметр рулонов на размотке \ диаметр шпули | 1600 мм \ 76,2 мм |
| Тип устройства размотки | двух постовой |
| Подьемник рулонов | пневматический « Mindman » |
| Ширина ременного привода | 250 мм х 2 шт. « Habazit » |
| Двигатель привода размотки \ инвертер | 2Лс, « Siemens » \ « Mitsubishi » |
| Мотор – редуктор | 90 Ватт , « Siemens » х 2 шт. |
| Автоматическая система натяжения на размотке | комплект |
| Программируемый логический контроллер | « Mitsubishi » |
| Двойная секция тиснения края | передняя 14 \ задняя 14 роликов |
| Двойная основная секция тиснения | стальной и резиновый ролики х 4 шт. |
| Автоматическая система контроля натяжения | комплект |
| Счетчик продукции ( крапление ) | пневматический |
| Основной двигатель секции складывания | 10 Лс « Siemens » |
| Основной двигатель устройств тиснения | 10 Лс « Siemens » х 2 комплекта |
| Вакуумный насос | « Long tech », мотор 50 Лс « Siemens » |
| Габариты машины ( Д х Ш х В ) | 1000 х 2550 х 2100 мм |
| Вес нетто | 7500 кг. |

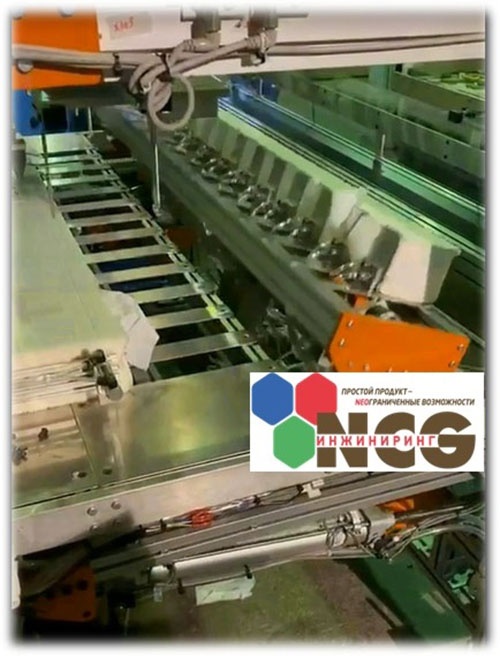

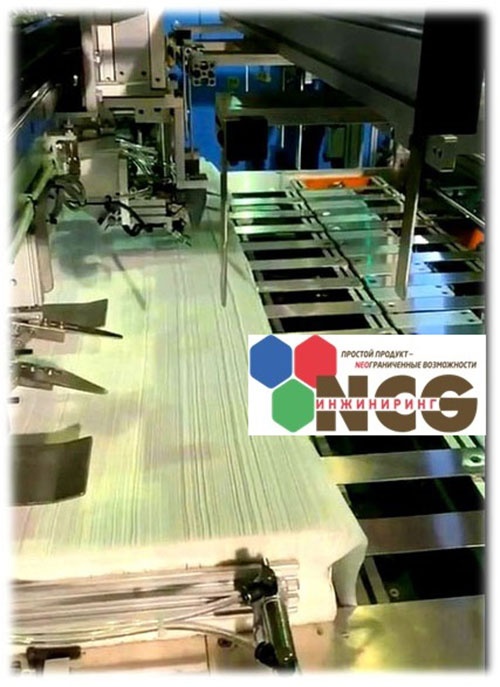

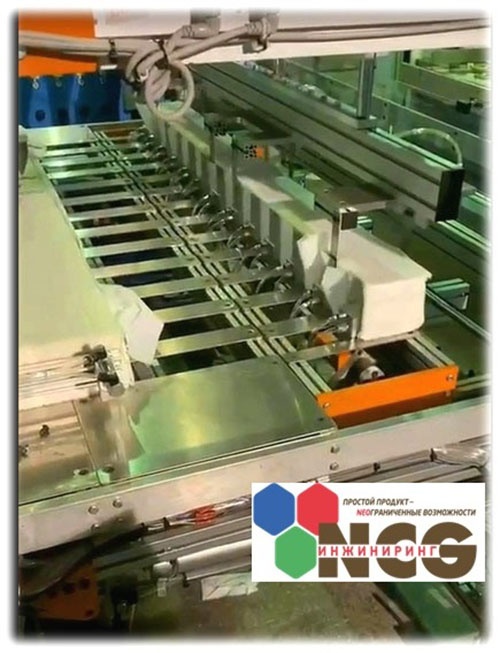

| 2. СR228ALS - система для автоматического разделения и переноса «логов». | |
| Ширина «логов» | 1800 мм |
| Размер листа ( Д х Ш ) | 200 мм х 1400 мм |
| Размер сложенного продукта ( Д х Ш ) | 100 мм х 1400 мм |
| Производительность | 7 ~ 9 логов в минуту |
| Допустимое отклонение | + / - 3 листа |
| Серводвигатели | 1,3 кВт « Yaskawa » х 2 шт. |
| Инвертер | « Mitsubishi » х 2 шт. |
| Сенсорный экран управления | « Mitsubishi » |
| Программируемый логический контроллер | « Mitsubishi » |
| Пневматика | « Mindman » |
| Габариты устройства ( Д х Ш х В ) | 2000 х 2650 х 1600 мм |
| Вес нетто | 1000 кг. |

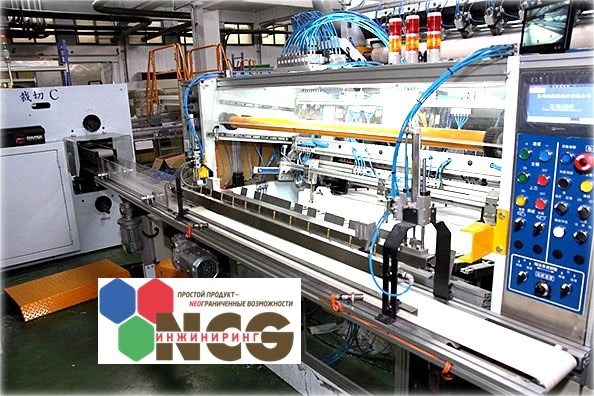

| 3. СR228A - однопоточное устройство поперечной резки «логов» | |
| Длина реза | 110 – 300 мм |
| Ширина реза | 100 мм |
| Производительность | 90 – 110 резов в минуту |
| Допустимое отклонение | + / - 2 мм |
| Амплитудный (40-80 мм) резак с охлаждением | 600 мм х 68 мм, сталь IKS |
| Основной двигатель | 5 Лс « Siemens » |
| Шестеренчатый редуктор | 5 Лс |
| Серводвигатель | 1,8 кВт, « Mitsubishi » |
| Сенсорный экран управления | « Mitsubishi » |
| Программируемый логический контроллер | « Mitsubishi » |
| Трансмиссия | синхронный зубчатый ремень \ шкив |
| Пневматика | « Mindman » |
| Габариты устройства ( Д х Ш х В ) | 2200 х 2200 х 2100 мм |
| Вес нетто | 4000 кг. |

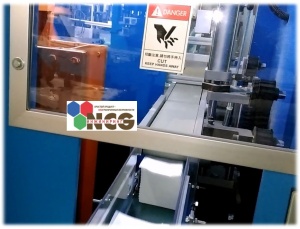

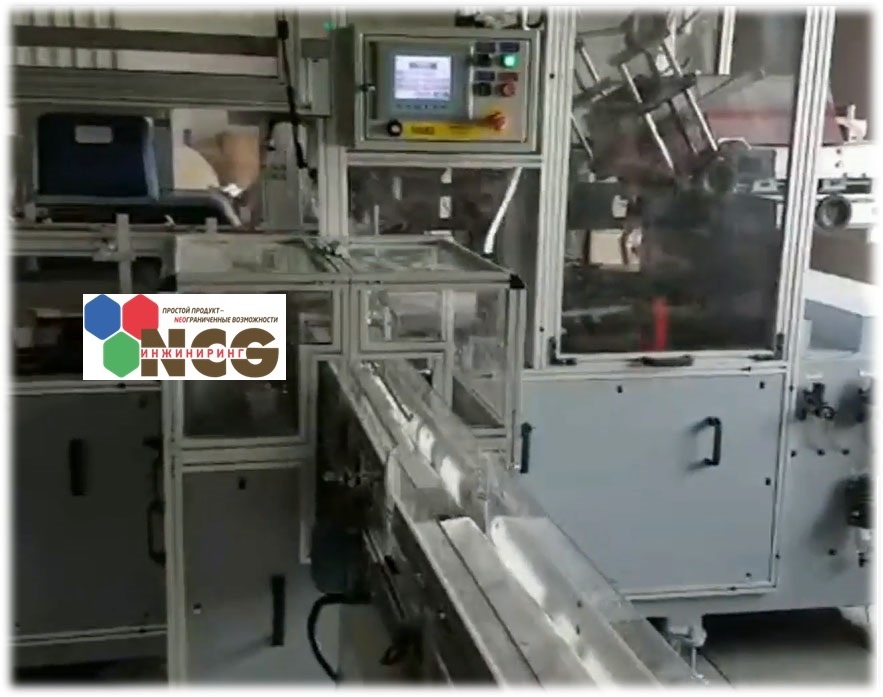

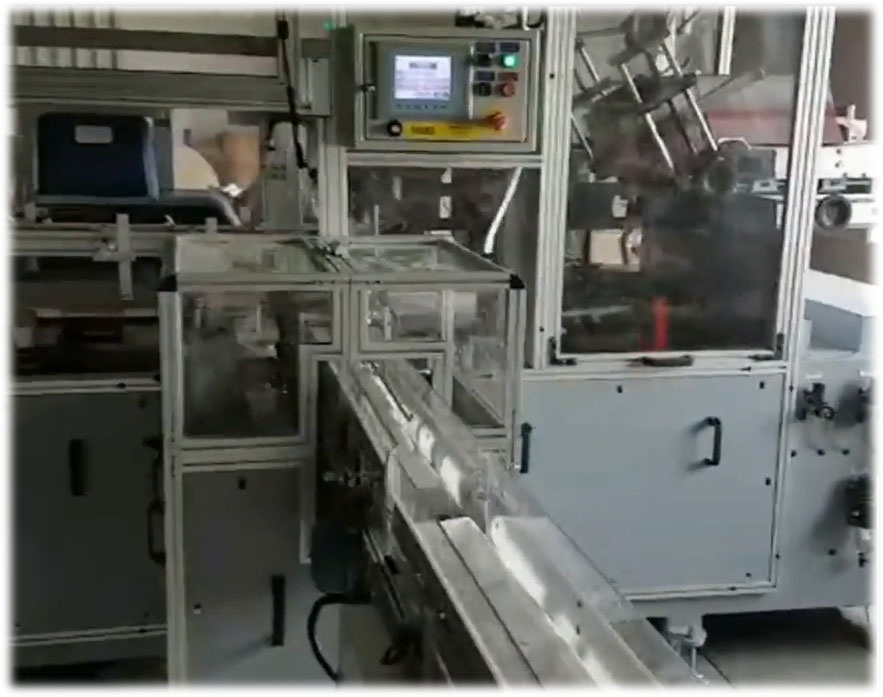

| 4. CRB200 – машина для упаковки салфеток в коробку и их запечатывания. | |
| Размер коробки ( Д х Ш х В ) | 210 - 240 х 110 - 120 х 50 - 110 мм |
| Производительность | 60 ~ 70 штук в минуту |
| Используемый картон | от 40 грамм на м2 |
| Количество салфеток в коробке | 100, 150, 200 штук |
| Клей | термоплавкий |
| Тип запечатывания | « Nordson » ( 1 для дна и 2 для верха ) |
| Мотор редуктор | 2,2 кВт, « Siemens » |
| Двигатель подачи | 0,2 кВт, « Siemens » |
| Двигатель передачи | 0,2 кВт, « Siemens » |
| Прозрачный защитный корпус | с функцией аварийной остановки |
| Сенсорный экран управления | « Siemens » |
| Программируемый логический контроллер | « Siemens » |
| Габариты устройства ( Д х Ш х В ) | 4300 х 2500 х 1750 мм |
| Вес нетто | 3000 кг. |
| 5. CRCACS 7 - конвейерная система. | |
| Первый двойной конвейер ( до резки логов ) | |
| Программируемый логический контроллер | « Mitsubishi » |
| Инвертер | « Mitsubishi » |
| ( Д х Ш ) | 1500 х 200 мм х 2 устройства |

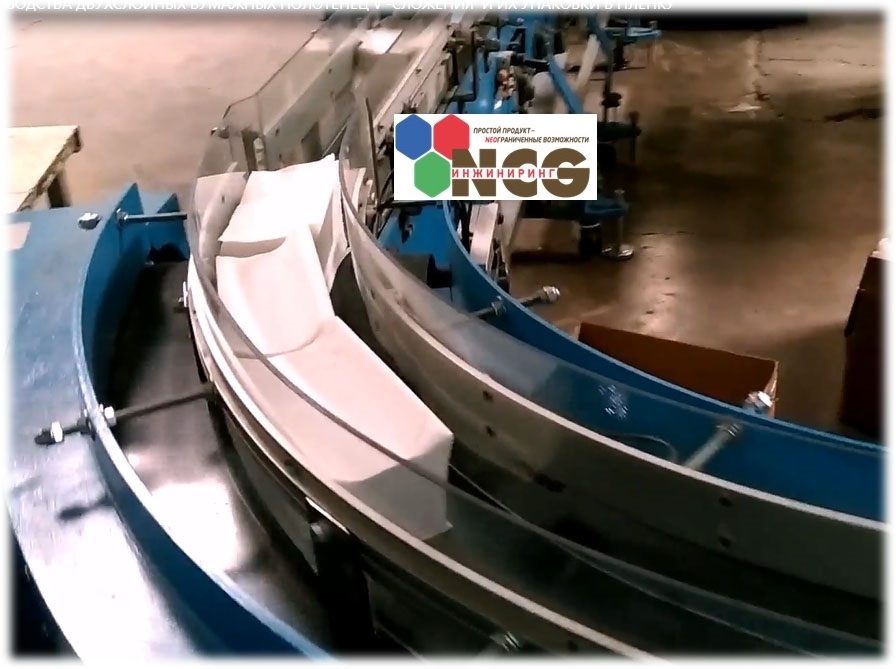

| Второй угловой ( 90 градусов ) конвейер ( от резки «логов» до дозирующего конвейера ) | |
| Программируемый логический контроллер | « Mitsubishi » |
| Инвертер | « Mitsubishi » |
| ( Д х Ш ) | 1500 х 200 мм х 1 устройство |
| Третий дозирующий конвейер для подачи салфеток ( от углового до упаковочной машины ) | |
| Программируемый логический контроллер | « Mitsubishi » |
| Инвертер | « Mitsubishi » |
| ( Д х Ш ) | 1500 х 200 мм х 4 устройства |
