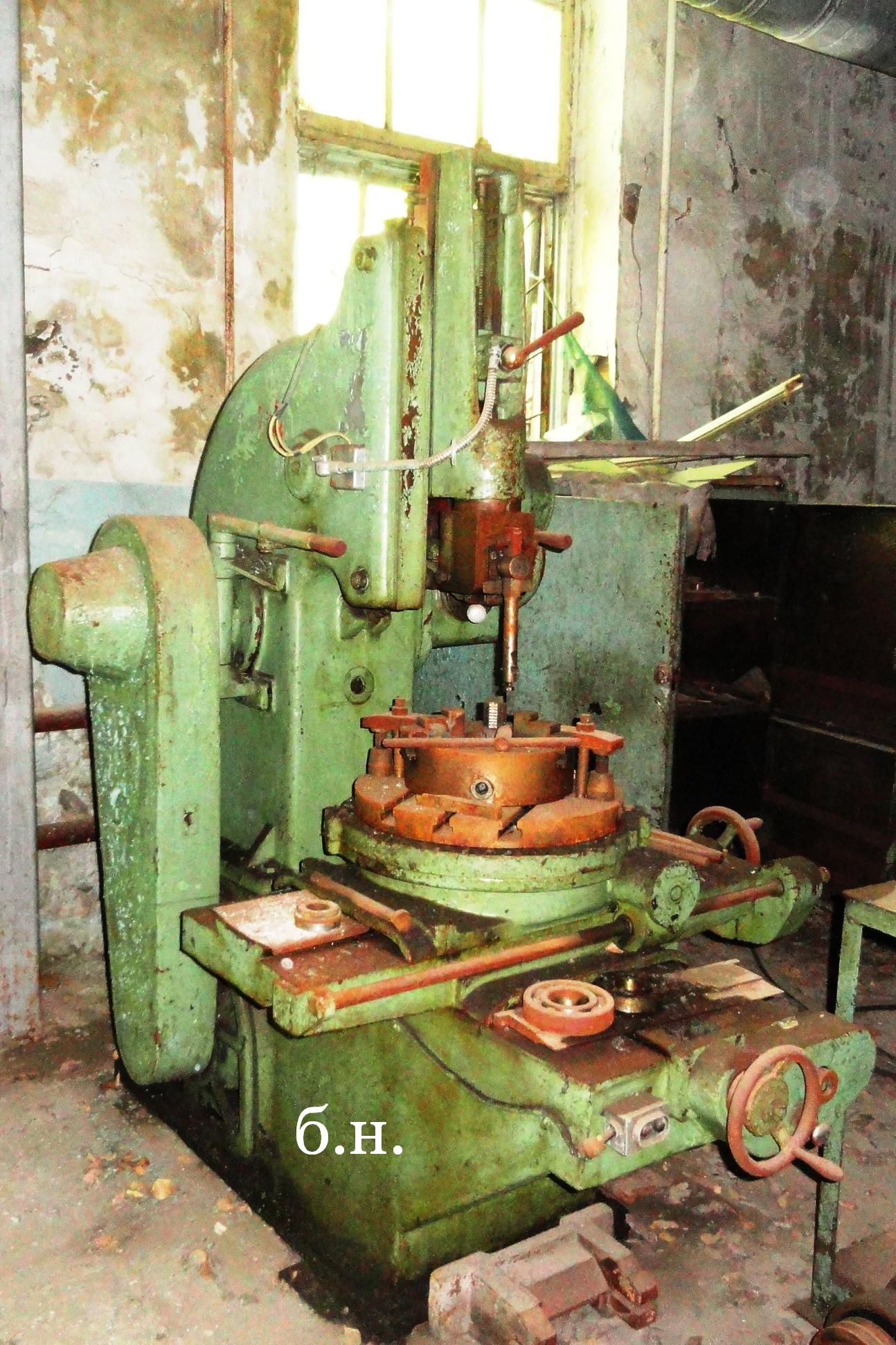

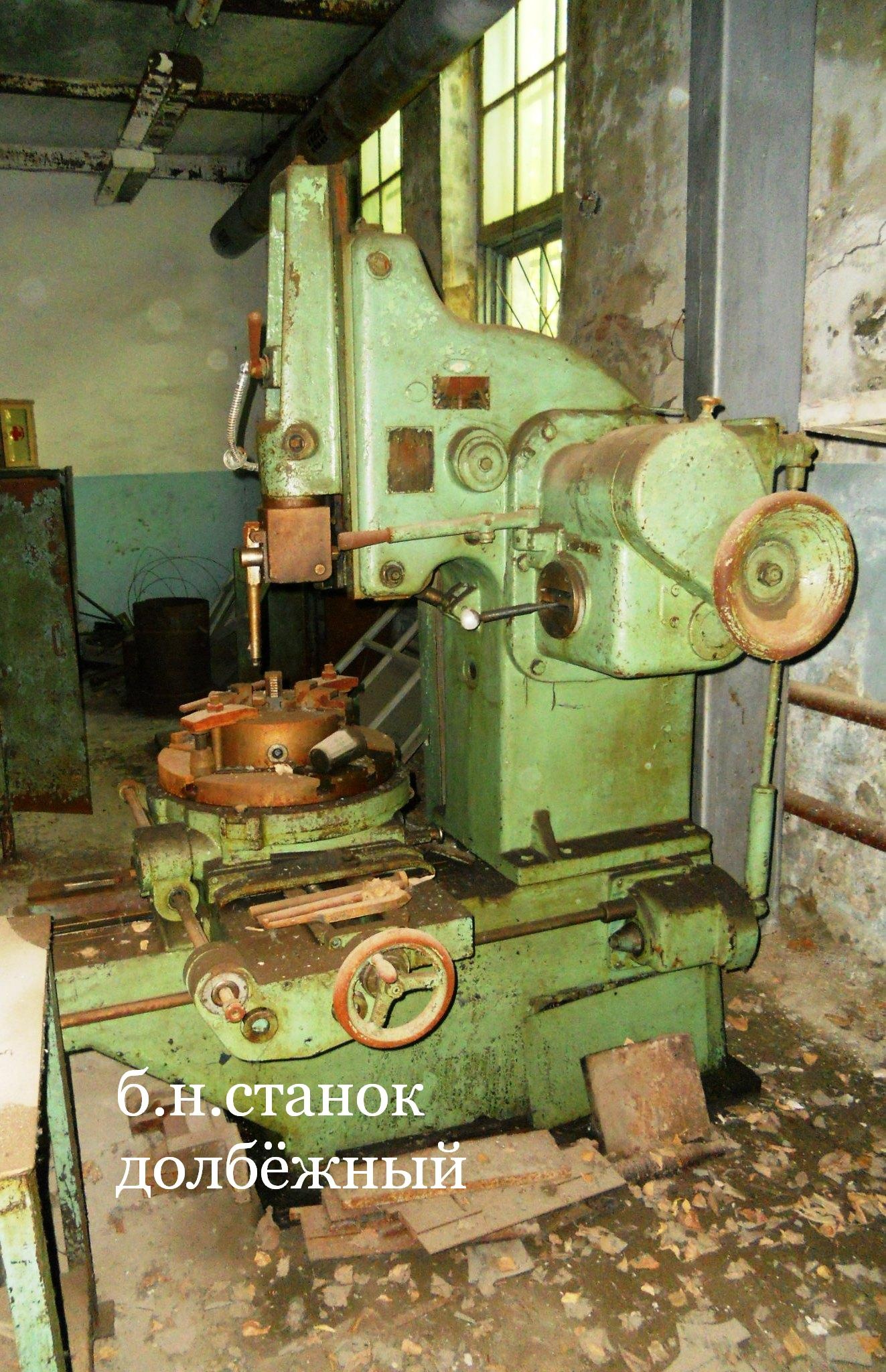

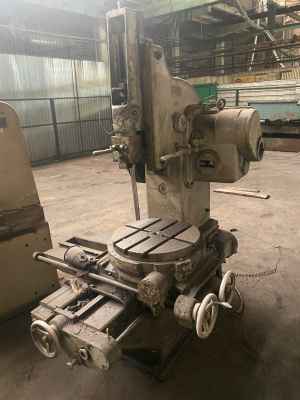

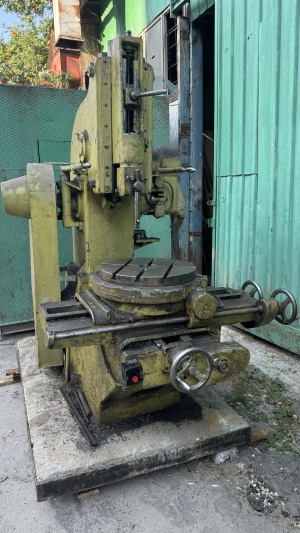

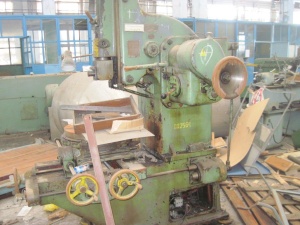

7417 долбежный станок с механическим приводом 1955 гв Б/У - Продам в Южно-Уральске

Наименование параметра

7417

Основные параметры станка

Класс точности станка

Н

Наибольший ход долбяка, мм

25..160

Пределы двойных ходов в минуту

30, 48, 78, 120

Диаметр стола, мм

500

Расстояние от плоскости стола до направляющих долбяка, мм

385

Расстояние от долбяка до станины (вылет), мм

480

Установочное регулирование хода долбяка, мм

Наибольшая высота долбления, мм

150

Наибольшая длина долбления, мм

540

Наибольшая ширина долбления, мм

500

Наибольшее усилие резания, кг

Долбяк

Наибольшее размеры державки резца (высота х ширина), мм

35 х 20

Наибольший угол бокового поворота салазок долбяка, град

±90°

Поворот салазок долбяка на одно деление шкалы, град

2°

Наибольший угол наклона долбяка, град

4°30`

Стол

Наибольшие перемещения стола продольные, мм

500

Наибольшие перемещения стола поперечные, мм

510

Наибольшие перемещения стола круговые, град

360°

Перемещения стола на одно деление лимба, мм

0,05

Перемещения стола на один оборот лимба, мм

6

Ограничивающие упоры

есть

Пределы подач за один двойной ход продольные, мм

0,081..1,21 (15 ступеней)

Пределы подач за один двойной ход поперечные, мм

0,081..1,21 (15 ступеней)

Пределы подач за один двойной ход круговые, град

0,054..0,81° (15 ступеней)

Скорость быстрого перемещения стола продольная, мм/мин

нет

Скорость быстрого перемещения стола поперечная, мм/мин

нет

Скорость быстрого перемещения стола круговая, град/сек

нет

Электрооборудование. Привод

Количество электродвигателей на станке

1

Электродвигатель привода главного движения, кВт (об/мин)

3,4 (965)

Электродвигатель ускоренного перемещения стола, кВт

нет

Габариты и масса станка

Габариты станка (длина ширина высота), мм

1850 х 1300 х 2040

Масса станка, кг

2000
