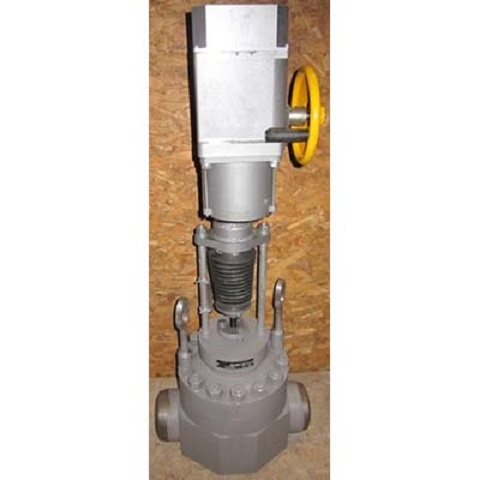

Продам Клапаны регулирующие серии ЭИ 93.100 КЭ в Ростове-на-Дону
+7 988 570 61 11
Детальное описание
Назначение: регулирование параметров рабочей среды в теплоэнергетических установках, в частности -"байпасов" ГПЗ (главных паровых задвижек).
Применяемость: регулирующие клапаны в составе "байпасов" ГПЗ (главных паровых задвижек), РУ энергоблоков ТЭС и др. тепловых установок.
Технические характеристики
| Проход условный (размер номинальный) DN | 100 |
| Рабочая среда | пар |
| Рабочее давление Рр, МПа | 13,7 |
| Рабочая температура Тр, °С | 560 |
| Перепад давления (max), МПа | полный |
| Максимальное тяговое усилие на штоке, Н | 20000 |
| Привод | МЭП 25000/80-80У-14 |
| Мощность, КВт | 0,74 |
| Материалы: | |
| – корпус | Сталь 12Х1МФ, 15Х1МФ |
| – клетка, плунжер, шток | высоколегированные марки сталей и сплавов с применением термообработки, карбонитрации |
| Уплотнения | ТРГ |
| Исполнение корпусов | проходное |
| Хода поршня, мм | 45 |
| Время полного открытия/закрытия, сек | 45 |
Максимальная площадь проходного сечения Fmax, см2 *** | 34 |
Максимальная пропускная способность Kv100,, т/ч *** | 100 |
| Масса, кг | 210 |
*** - согласно ТЗ заказчика
Особенности конструкции: клапан имеет сменные элементы проточной части, затвор клеточного типа с разгруженным плунжером (золотником). Встроенный электропривод типа МЭП. Ремонт производится без демонтажа клапана из трубопровода путем замены затвора («клетка – плунжер», уплотнительные элементы). Расчётный срок эксплуатации – 200 тыс. часов.
