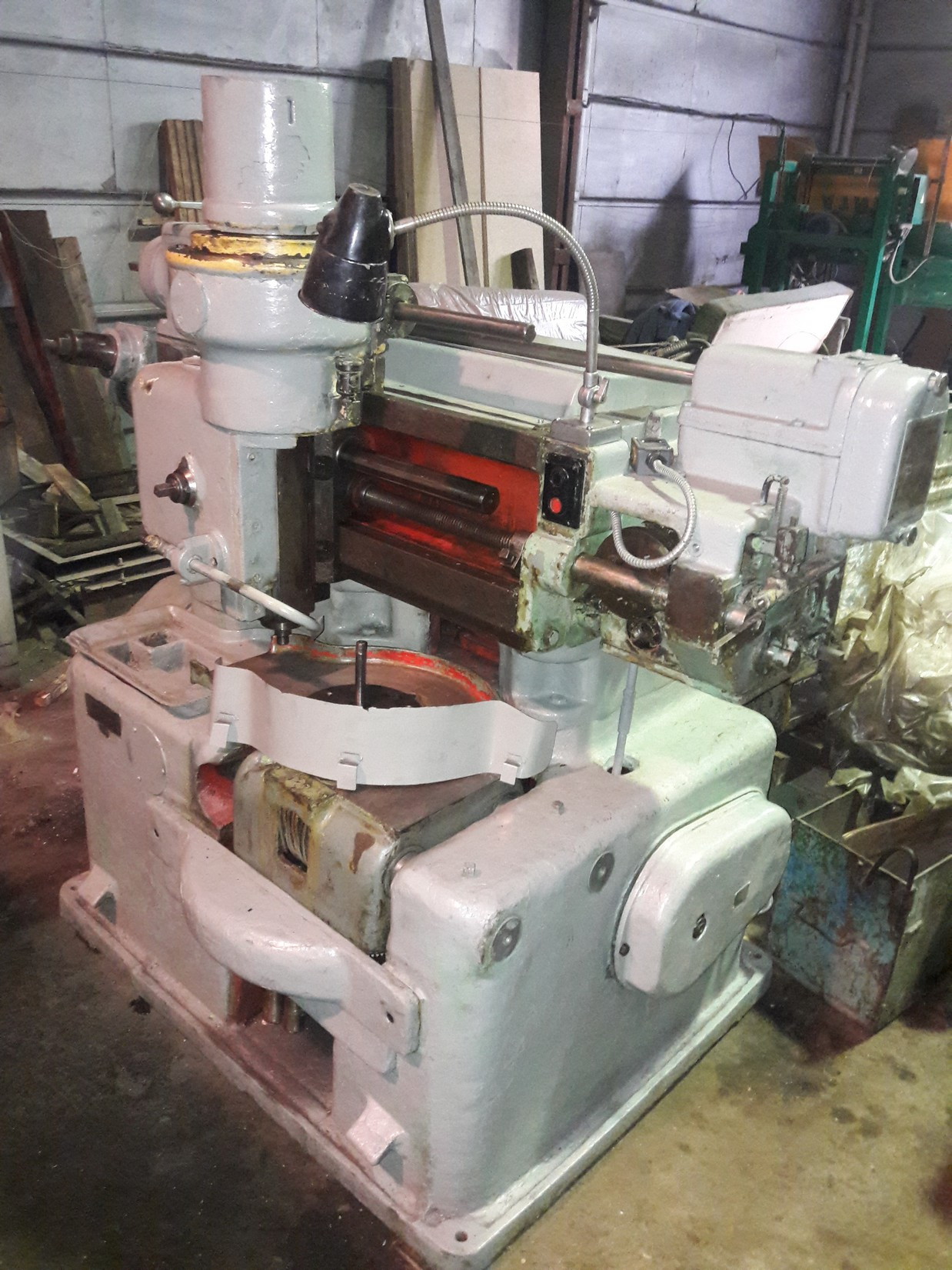

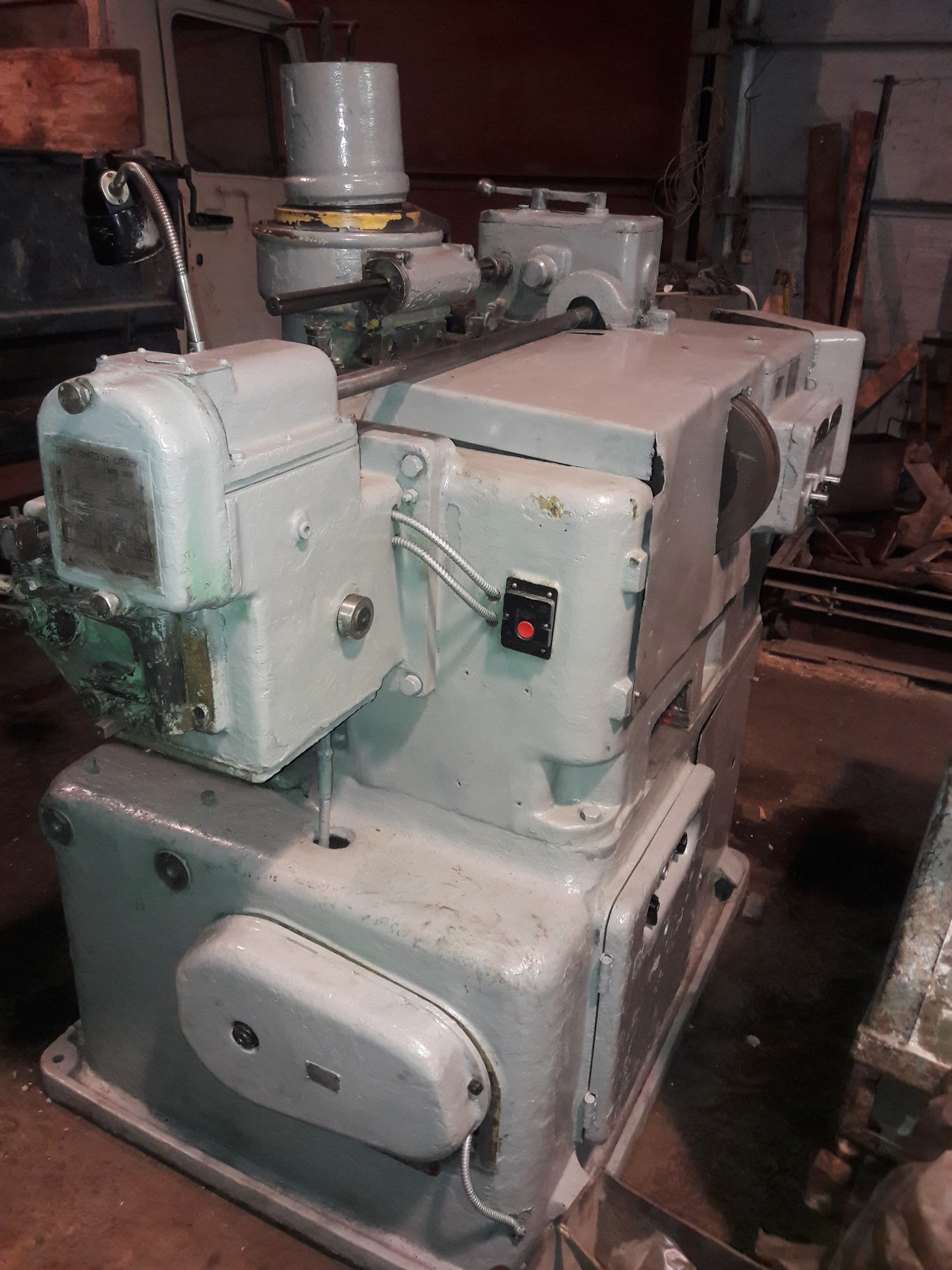

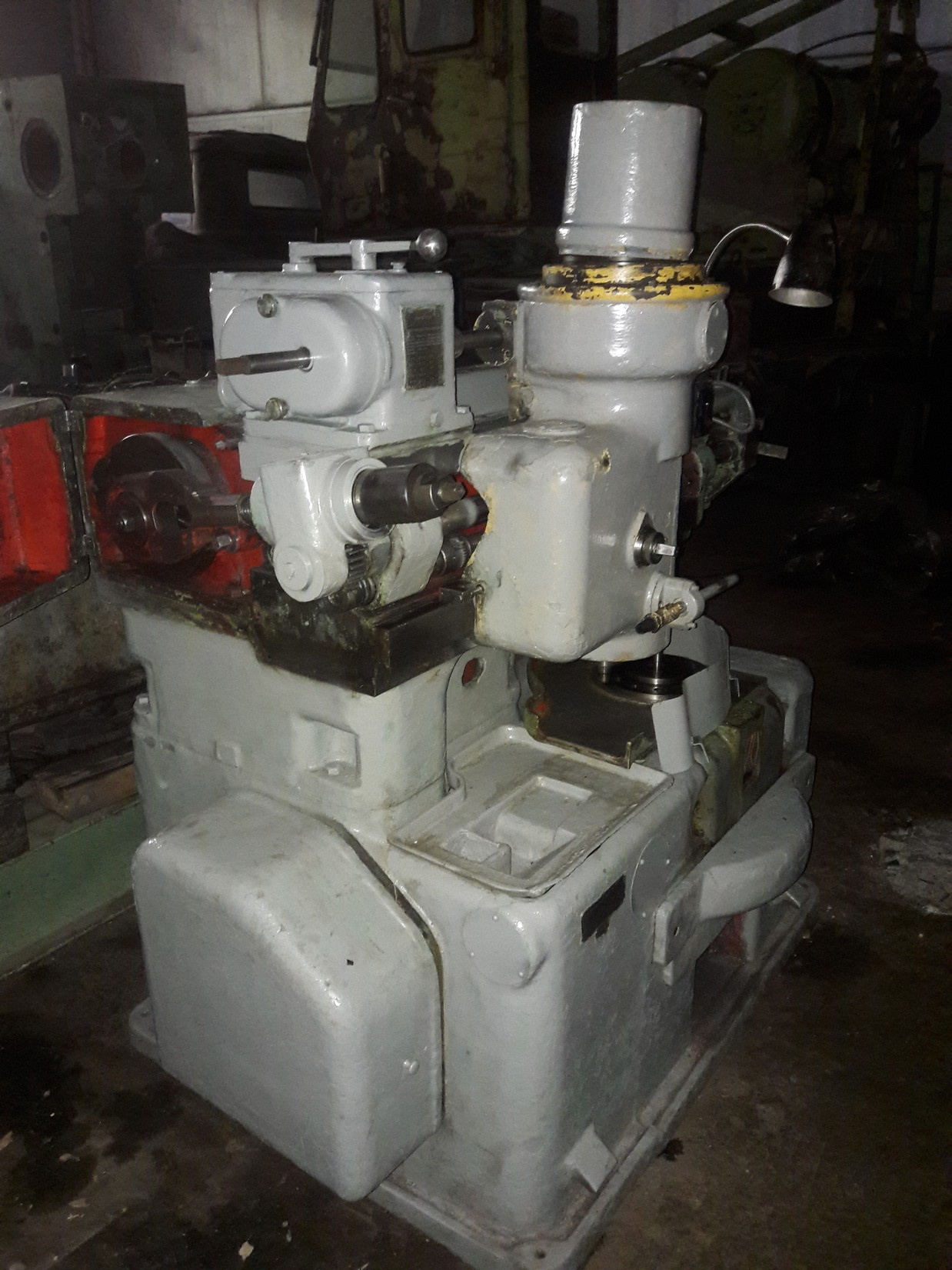

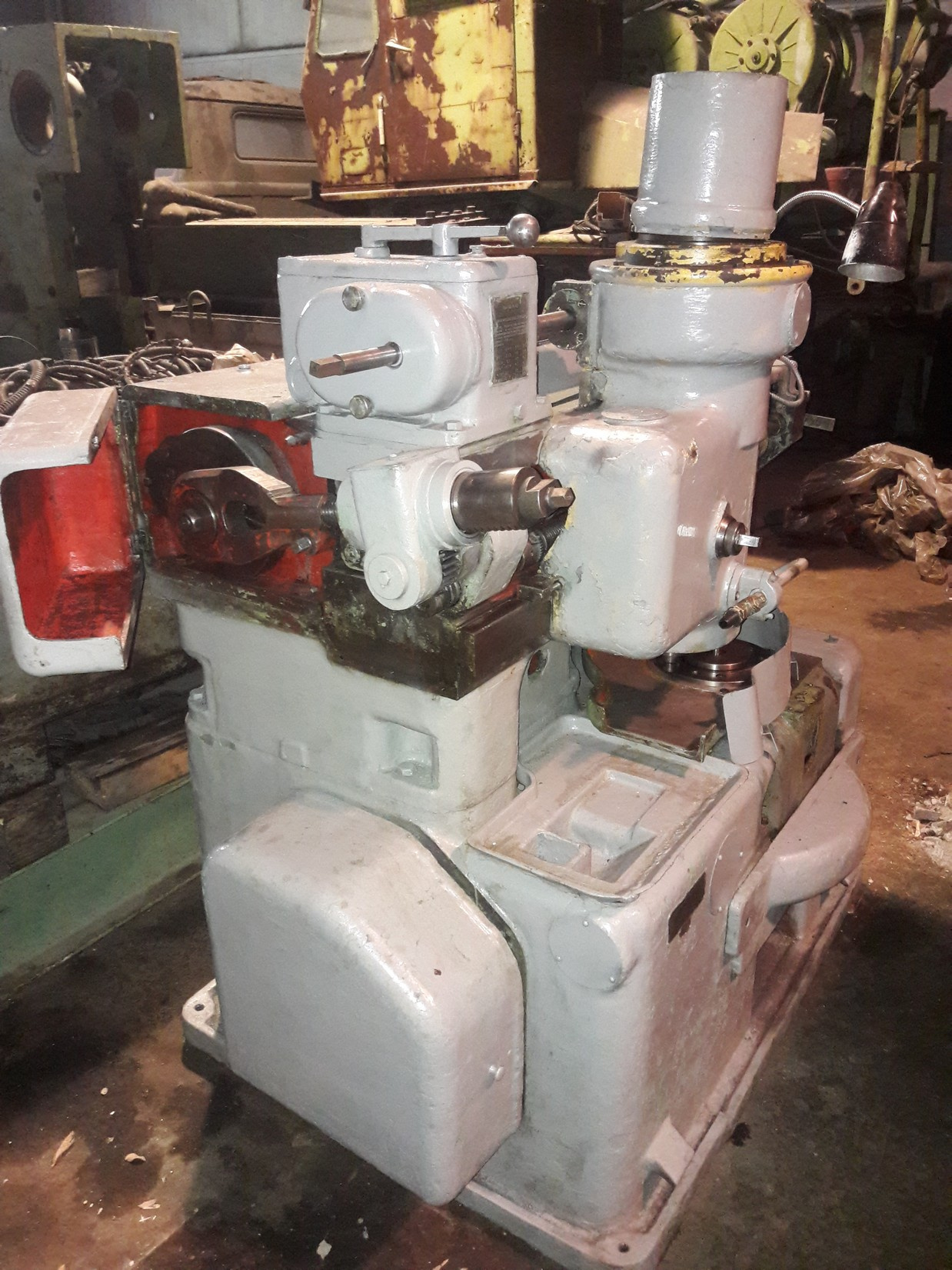

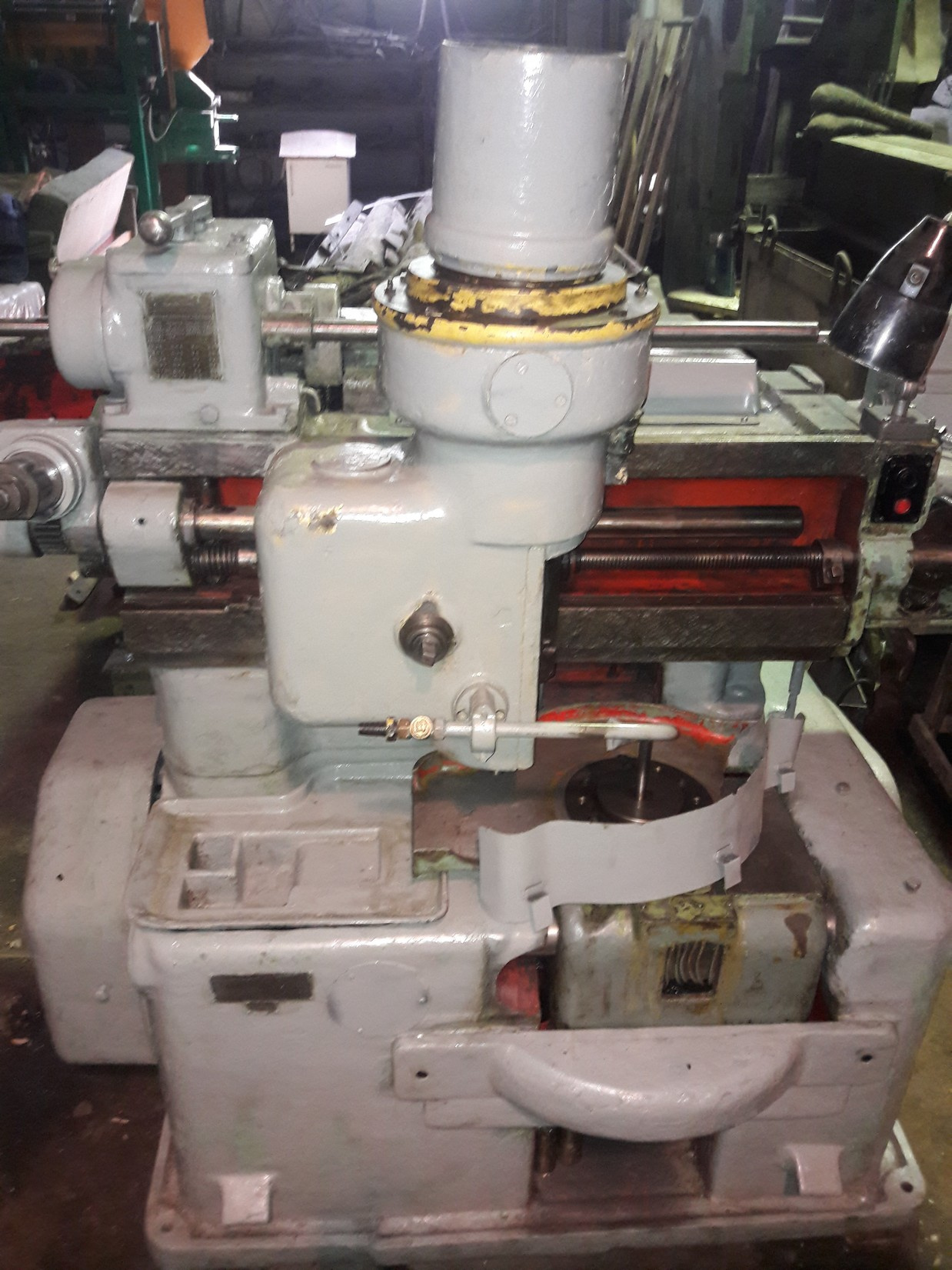

Продам Зубодолбёжный станок 514 Б/У в Новосибирске



Зубодолбёжный станок 514 Зубодолбёжный станок 514 Зубодолбёжный станок 514 Зубодолбёжный станок 514 Зубодолбёжный станок 514
Производитель
Завод Малых Агрегатных Станков, г. Харьков (Украина)
Цена
600 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1958
Контакты
woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

Назначение и область применения.

Зубодолбёжный станок 514 предназначается для нарезания прямозубых цилиндрических колёс с наружным и внутренним зацеплением.

Завод-изготовитель

Завод Малых Агрегатных Станков, г. Харьков

Год выпуска

1958

Состояние и комплектация

Состояние: рабочий, в хорошем состоянии.

Комплектация: есть документация.

Размеры обрабатываемых деталей

Нарезаемый модуль
2 – 6
Наружный диаметр цилиндрических колёс с прямым и косым зубом, мм:

                наименьший
20
                наибольший
500
Наибольший наружный диаметр изделия при нарезании зубьев внутреннего зацепления, мм
550
Наибольший диаметр делительной окружности зубчатых колёс с внутренним зубом при диаметре долбяка 100 мм, мм
400
Наибольшая ширина обработки группы зубчатых колёс, мм
105
Наибольший угол наклона косого зуба в градусах
23
Суппорт

Наибольший ход ползуна, мм
125
Расстояние от стола до опорной плоскости инструмента при наибольшем эксцентриситете пальца кривошипа, мм:

                наибольшее
160
                наименьшее
35
Наибольшее продольное перемещение суппорта, мм
500
Цена одного деления шкалы для установки на глубину
0,02
Предохранение от перегрузки
нет
Подача врезания
непрерывная
Стол

Наибольший отход стола в мм от режущей кромки инструмента во время обратного хода
0,5
Диаметр фланца шпинделя стола, мм
240
Наибольшее расстояние от оси долбяка до оси шпинделя стола, мм
350
Дополнительные данные

Автоматический останов стола после изготовления зубчатого колеса
есть
Возможность нарезания шестерни:

                за 1 проход
есть
                за 2 прохода
есть
                за 3 прохода
есть
Насос для охлаждающей жидкости:

                тип
П-45А
                производительность, л/мин
45
Привод

Род привода
от индивидуального электропривода
Число оборотов в минуту приёмного шкива станка
500
Э/двигатель главного движения:

                тип
А42/4
                число оборотов в минуту
1420
                мощность, кВт
2,8
Э/двигатель быстрого поворота стола:

                тип
АОЛ31/4
                число оборотов в минуту
1410
                мощность, кВт
0,6
Э/двигатель охлаждения:

                тип
П-45А
                число оборотов в минуту
2800
                мощность, кВт
0,15
Габариты и масса станка

Габарит станка, мм:

                длина
1760
                ширина
1270
                высота
2060
Масса станка, кг
3530


Купить Зубодолбёжный станок 514 Б/У в Новосибирске по цене 600 000 руб.
