Продам Лучший вертикальный фрезерный обрабатывающий центр с ЧПУ ME1100 в Москве
(495) 664-22-97
Россия, Москва и Московская обл., Москва, 1-й Институтский пр-д, 5, стр. 1
Детальное описание

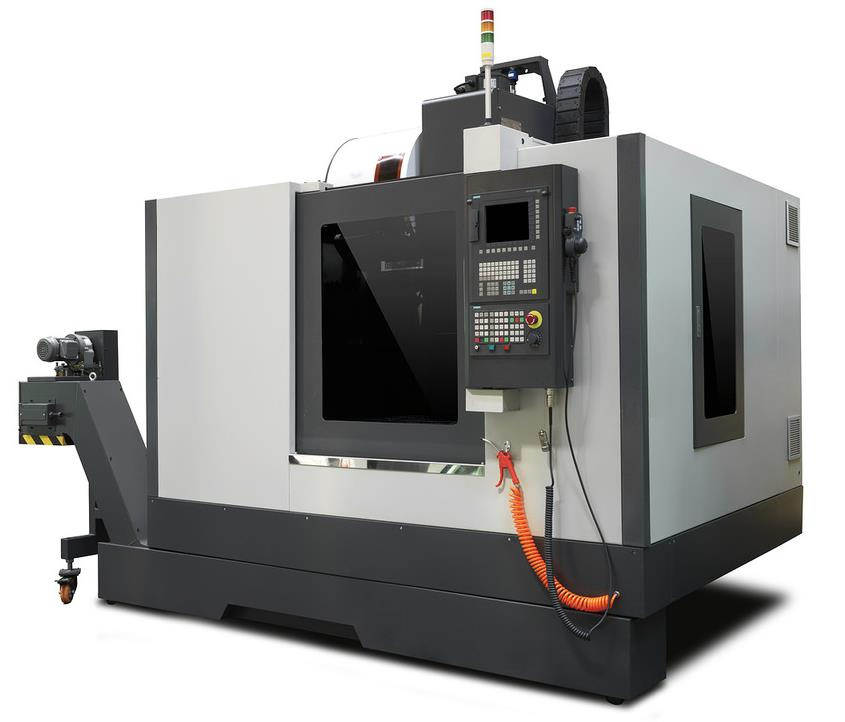

Продаем вертикально-фрезерный обрабатывающий центр модель ME1100 с системой ЧПУ Siemens, собран из комплектующих лучших производителей мирового станкостроения учитывая пожелания промышленных предприятий.
Высокая точность и стабильность обработки в сочетании с широким диапазоном технологических режимов и возможностей обеспечивают обработку на станке простых и сложных деталей из различных материалов.

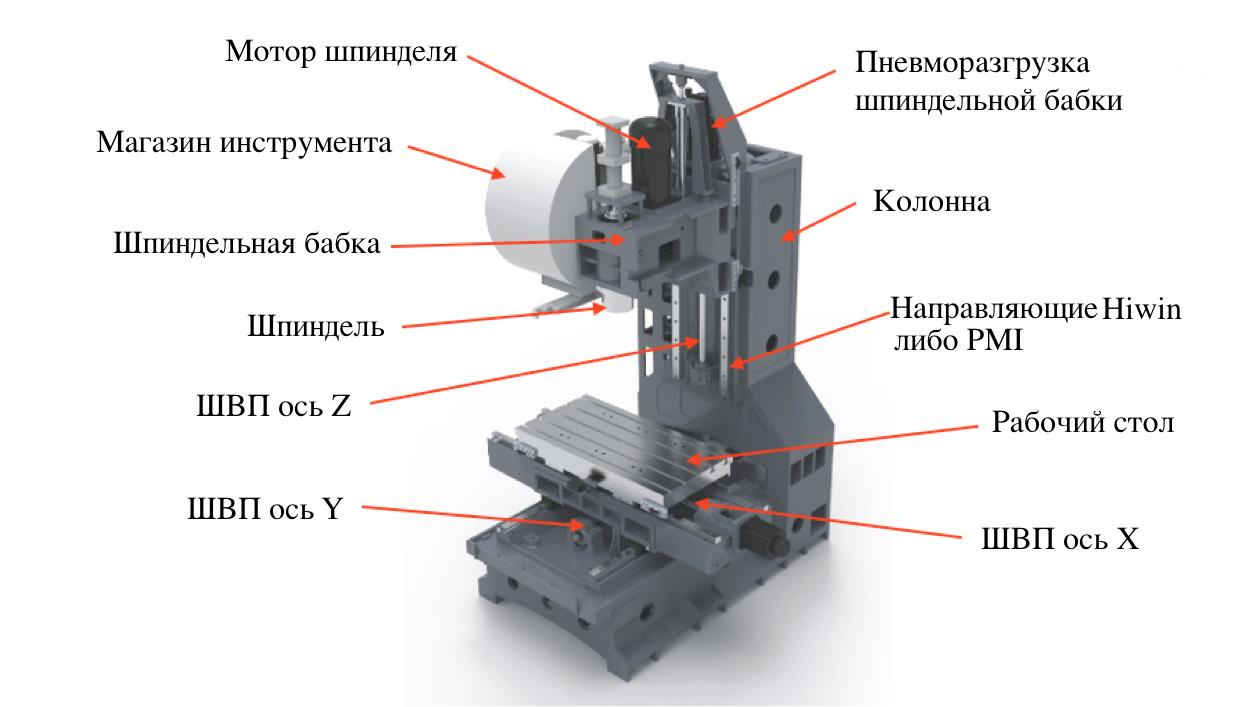

Основные особенности обрабатывающего центра ME1100:
· Главный двигатель 10/25 кВт пр-ва Siemens;
· Шпиндель 12 000 об/мин;
· Система ЧПУ Siemens SINUMERIK 828D;
· Масляный радиатор охлаждения шпинделя;
· Круговой полив СОЖ вокруг шпинделя, гибкая подводка СОЖ, сопла по периметру рабочей зоны, переключение СОЖ – воздух;
· Серводвигатели по осям X и Z, Y пр-ва Siemens;
· Скорость быстрых перемещений до 36 м/мин;
· Магазин инструмента на 24 позиции с авто рукой;
· Транспортер удаления стружки
Технические характеристики центра МЕ1100:
| Наименование параметра | Ед. Изм. | МЕ1100 | |
| Класс точности станка по ГОСТ 8-82 | Н | ||
| Размер стола (ширина х длина) | мм | 1200 х 600 | |
| Т-образный паз | мм/шт. | 100х18/5 | |
| Максимальная нагрузка на стол | кг | 800 | |
| Перемещение по осям X/Y/Z | мм | 1100/620/550 | |
| Тип направляющих | качения | ||
| Скорость быстрых перемещений X,Y,Z | м/мин | 36/36/30 | |
| Скорость рабочих подач | мм/мин | 1-10000 | |
| Расстояние от торца шпинделя до центра стола | мм | 150-700 | |
| Расстояние от оси шпинделя до направляющих колонны | мм | 650 | |
| Конус шпинделя | BT40 x 45 град | ||
| Хвостовик инстумента | ISO 40 | ||
| Магазин инструмента (манипулятор) | шт. | 24 | |
| Отверстие в шпинделе | мм | Ø70 | |
| Скорость вращения шпинделя | об/мин | 60-12000 | |
| Способ силовой передачи | Бесступенчатое регулирование, ременная передача. | ||
| Скорость ручной подачи | мм/мин | 0-1260 | |
| Минимальный элемент ввода | мм | 0,001 | |
| Метод выбора инструмента | двусторонний | ||
| Время смены инструмента (Т-Т) | сек | 2.5 | |
| Максимальный диаметр между соседними инструментами | мм | 150(80) | |
| Максимальная длинна инструмента | мм | 250 | |
| Максимальный вес инструмента | кг | 8 | |
| Тяговый стержень | градус | 45 | |
| Шпиндель | кВт//Нм | 10/25//57/135 | |
| Двигатели по осям X, Y, Z | кВт/Нм | 3/16. 3/16. 3/16. | |
| Точность позиционирования | мкм | ±4 | |
| Точность повторного позиционирования | мкм | ±2,5 | |
| Вид направляющих оси X, Y, Z | Качения | ||
| ШВП (диаметр / шаг) | мм | 40/12 | |
| Емкость бака СОЖ | литр. | 240 | |
| Емкость масляного бака системы смазки | литр. | 3 | |
| Система ЧПУ | SINUMERIK 828D | ||
| Потребляемая мощность станка | кВА | 47,5 | |
| Давление воздуха | Кг/см кв. | 5-7 | |
| Вес станка | кг | 7000 | |
| Габаритные размеры (ДхШхВ) | мм | 3930х2600х2900 | |
| Габариты (без стружкосборника) | мм | 3200х2600х2610 | |
