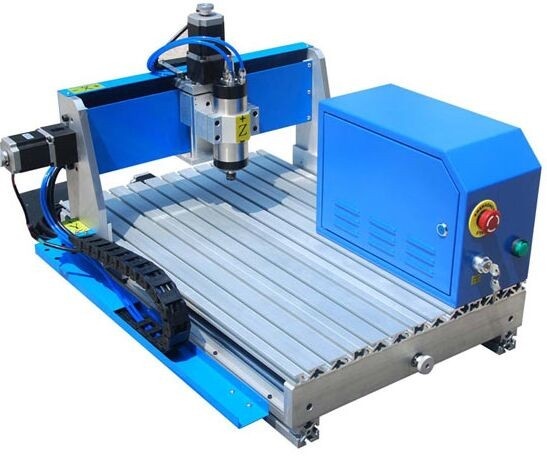

Продам Настольный фрезерный станок ЧПУ по дереву, металлу, пвх Minimo 4060TT в Москве
+7(499)229-19-69
8 (800) 301-94-74
Детальное описание
Рабочее поле: 385×580 мм. Мощность шпинделя: 800 Ватт. Цанговый патрон: ER-11. Высота портала: 55 мм. Фрезерный гравер используется для 2D и 3D фрезерования пластика, металлов (Cu, Al), МДФ, дерева, фанеры, композитных материалов, оргстекла, печатных плат и т.п.
| Рабочее поле (XYZ), мм: | 385×580×55 |
| Максимальных ход по оси Z, мм: | 55 |
| Мощность шпинделя, Вт: | 800 ER-11 (GDZ-65-800А) |
| Точность перемещения (XYZ), мм | ± 0.05 |
| Точность позиционирования, мм: | ± 0.05 |
| Система управления: | NCSTUDIO 5.5.60 |
| Структура оси Y: | Линейные круглые 20 мм/ ШВП 16 мм |
| Структура оси X: | Линейные круглые 16 мм/ ШВП 16 мм |
| Структура оси Z: | Линейные круглые 12 мм/ ШВП 16 мм |
| Максимальная рабочая скорость, мм/мин: | 4000 |
| Максимальная скорость перемещения, мм: | 6000 |
| Скорость вращения шпинделя, об/мин: | 6000...24000 |
| Способ охлаждения шпинделя: | Водяное замкнутое |
| Диаметр фрез, мм: | 1...7 |
| Рабочая температура, °С: | 10...45 |
| Интерфейс подключения: | Com (D-SUB DA-15) |
| Программное обеспечение: | Type 3, ArtCam, Rhino и тд. |
| Операционная система ПК: | Windows XP/7 (32) |
| Тип данных: | G коды |
| Концевые датчики: | Механические XYZ |
| Двигатели: | Шаговые |
| Электропитание, В: | 220 ± 10% 50 Hz |
| Потребляемая мощность, Вт: | 1200 (800+400) |
| Размер станка в сборе, мм: | 905×690×425 |
| Размер упаковки, мм: | 1040×780×780 |
| Масса нетто, кг: | 65 |
| Масса брутто, кг: | 95 |
| Страна производства: | Китай |

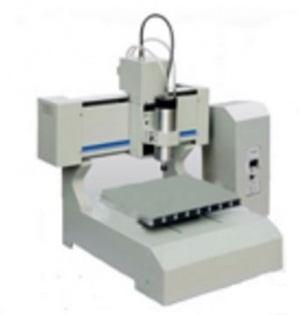

Фрезерный станок MINIMO 4060TT предназначен для механической обработки различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.
Станок очень компактный, легко размещается в ограниченном пространстве. Работа со станком происходит через программу NCSTUDIO с интуитивно понятным интерфейсом. Составление управляющих программ производится в CAD/CAM программах, таких как ArtCam, SOLODWORKS CAM, TYPE3, Powermill и тп.
СФЕРА ПРИМЕНЕНИЯ СТАНКА:
- Полиграфия: штампы для тиснения и конгрева;
- Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
- Обувная промышленость: изготовление форм для литья, шаблонов, лекал;
- Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
- Электроника: Изготовление печатных плат.
ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ:
- Дерево: дерево всех пород, фанера, МДФ, ДСП;
- Пластики: акрил, орстекло, полистирол, полиэтилен, полипропилен, поликарбонат, ПВХ, фторопласт, капролон, гетинакс, текcтолит, модельный пластик;
- Металлы: алюминий, медь, латунь, магний.
ИСПОЛНЕНИЕ СТАНКА:
Фрезерный станок MINIMO 4060TT выполнен в настольном варианте. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а так же обеспечивая его обслуживание и ремонт.
Рабочий стол фрезерного станка выполнен из алюминия и имеет отверстия для крепления заготовки. Перемещение заготовки по оси Y происходит за счет движения рабочего стола.
МЕХАНИЧЕСКАЯ ЧАСТЬ:
Механическая часть станка состоит из шаговых двигателей (оси XYZ 57BYG), шарико-винтовых пар (ШВП) диаметром XYZ-16 мм и круглых линейных направляющих сечениями X-16 мм, Y-20 мм, Z-12 мм.
Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет до 6000 мм/мин.
Структура осей: две круглые линейные направляющие по сторонам посередине ШВП (классическая компоновка).
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:
Фрезерный станок работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату NCSTUDIO, PCI плату NCSTUDIO 5.5.60, блок питания, три блока управления шаговыми двигателями MOON'S, инвертор Xinfutai 1.5 кВт, шпиндель 800 Вт ER-11, вытяжной вентилятор 120 мм, три механических концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключем.
Система управления настольным станком построена на DSP контроллере NCSTUDIO 5.5.60 (опционально DSP RichAuto A11), который устанавливается в персональный компьютер. NCSTUDIO на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.
Создано 06.07.2016 Изменено 24.07.2023
