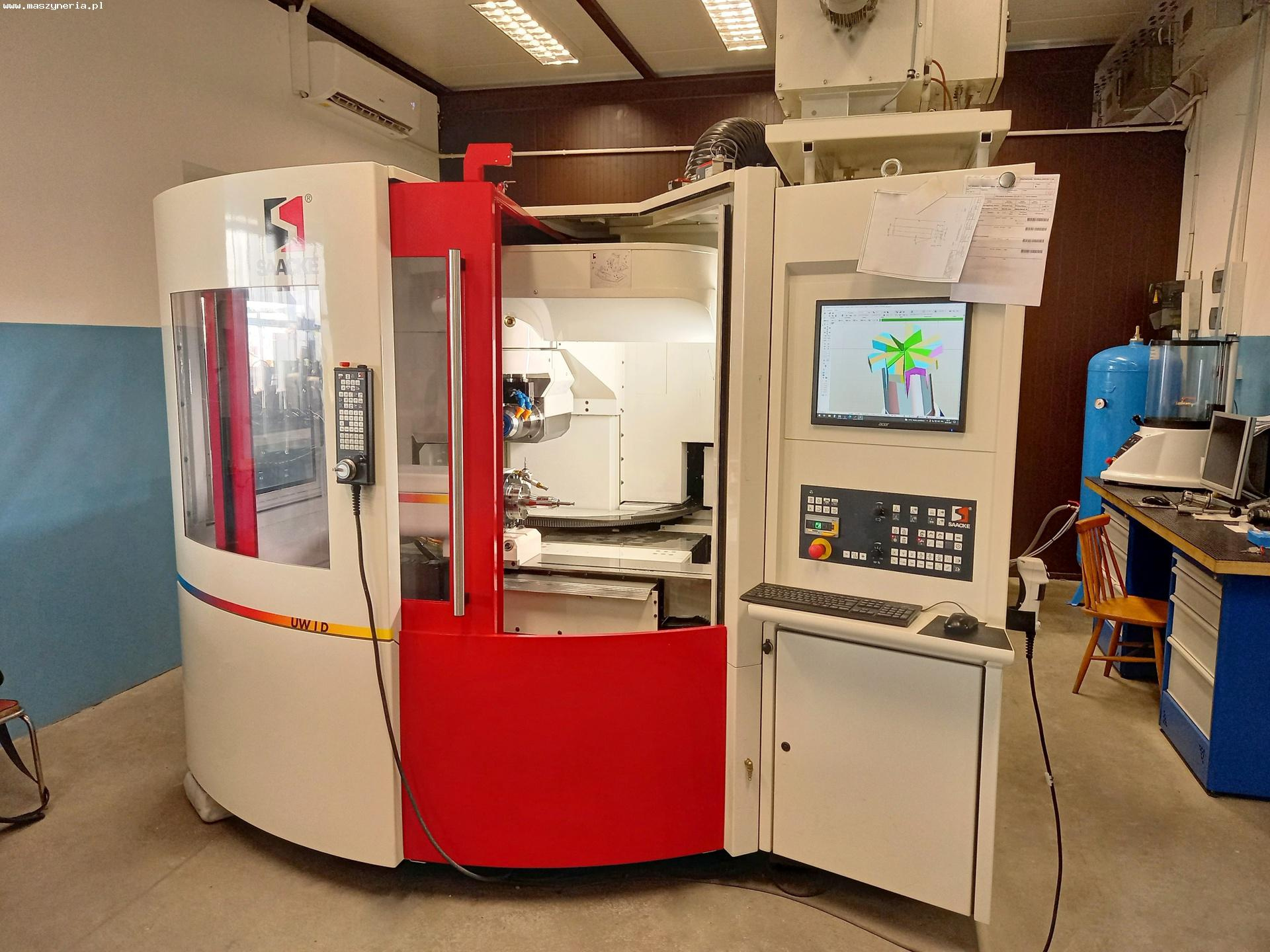

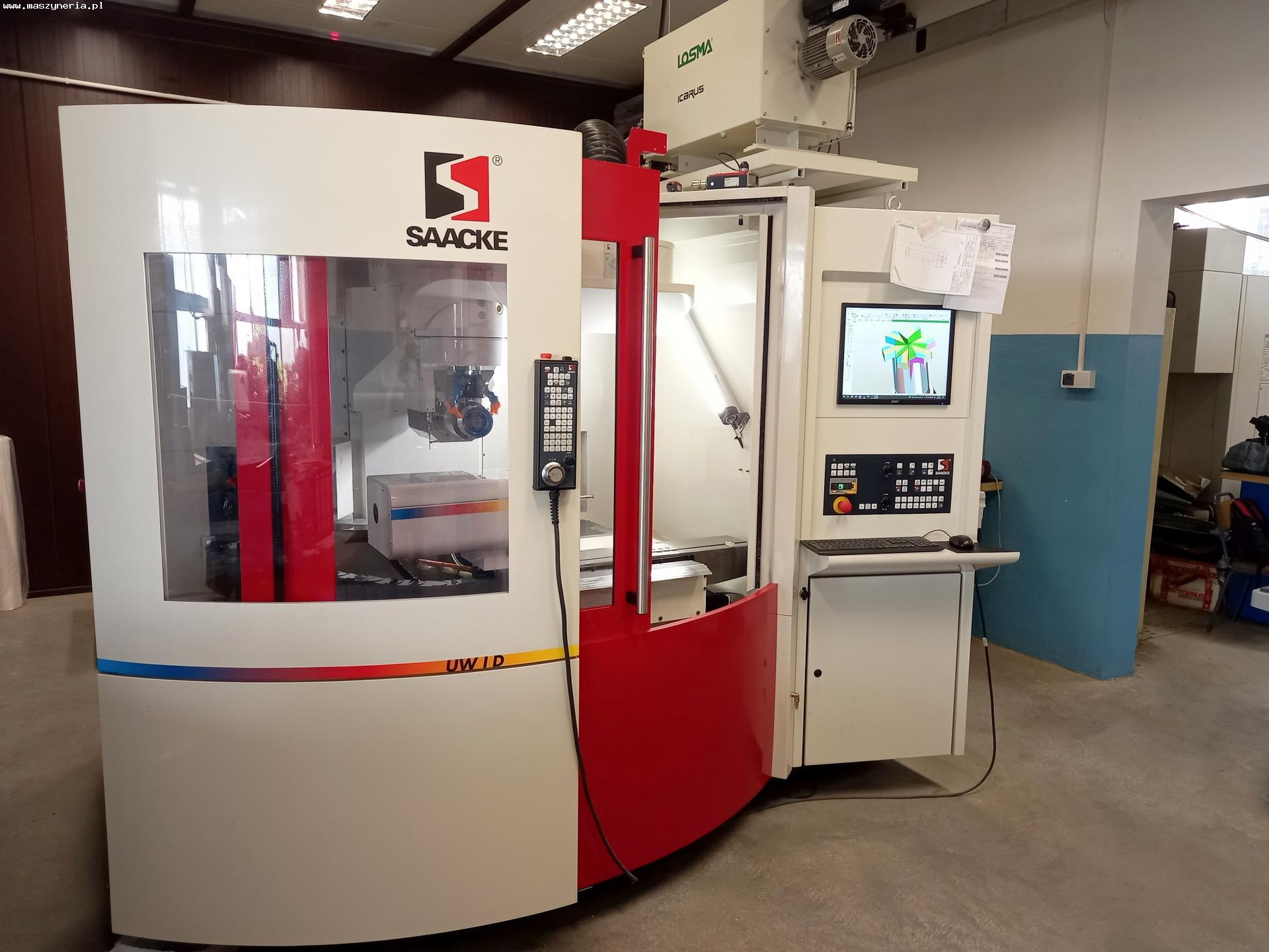

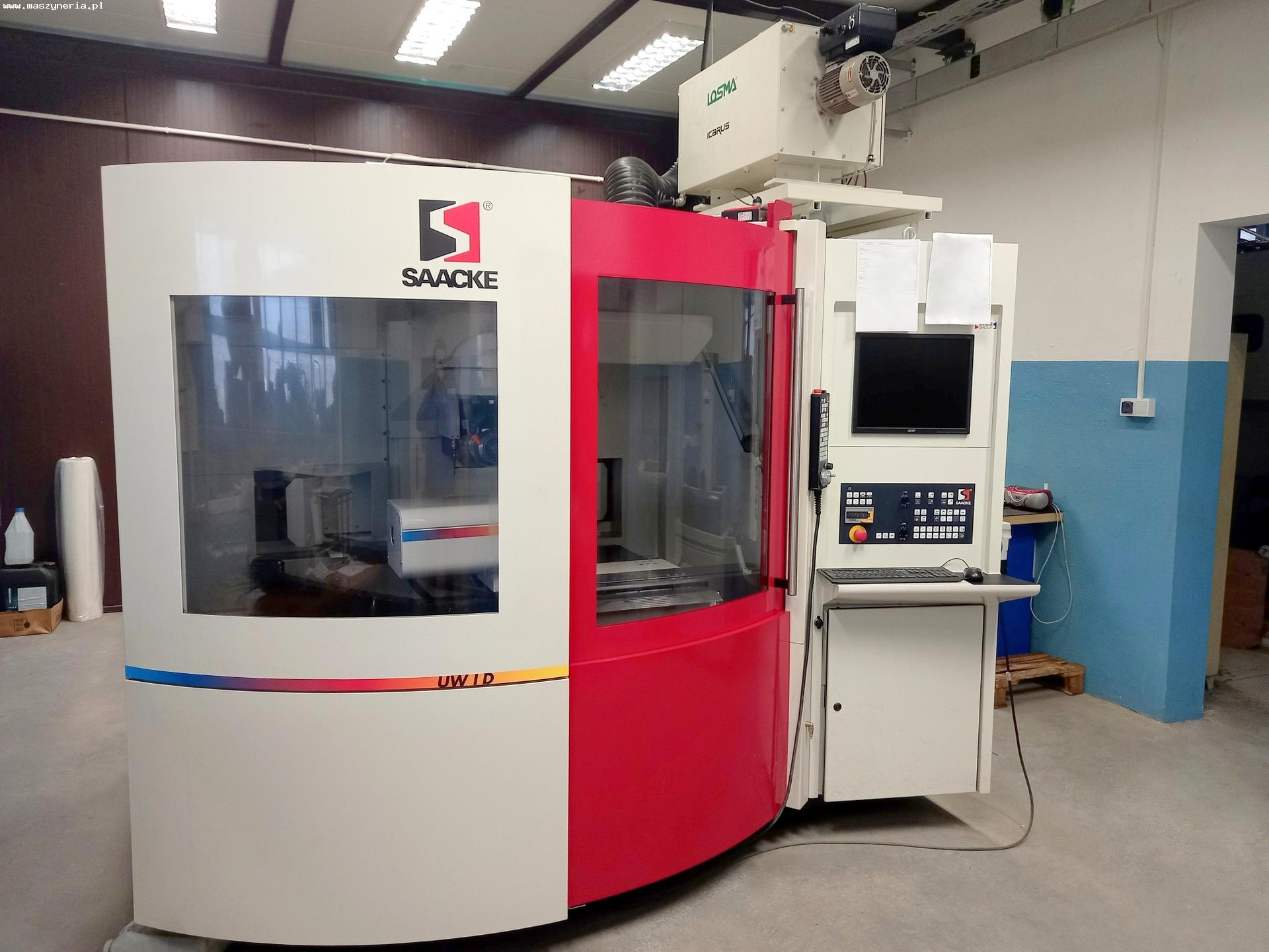

Универсальный шлифовальный станок с ЧПУ SAACKE UW I D Б/У - Продам в Czarne

Универсальный шлифовальный станок с ЧПУ SAACKE UW I D был произведен в Германии в 2020 году.

Технические характеристики шлифовального станка с ЧПУ SAACKE UW I D

• количество осей с числовым программным управлением: 5 (X, Y, Z, A, B)
• рабочая зона (д х ш): 3000 x 2100 мм
• скорость подачи по осям X/Y/Z: 625/305/305 мм
• диапазон горизонтального вращения шлифовальной головки: 245°
• скорость подачи по осям X,Y,Z: 0-15 м/мин
• скорость поворота шлифовальной головки: 120°/с
• максимальная длина инструмента (в лапах): 480 мм
• максимальная длина инструмента (от переднего края бабки): 430 мм
• максимальный диаметр инструмента: 250 мм
• количество станций в магазине вращающихся шлифовальных кругов: 6 шт.
• максимальный диаметр шлифовального круга: 150 мм
• максимальная скорость вращения шпинделя (ось A): 600 об/мин
• поперечное сечение шпинделя (ось А): fi 32 мм
• точность индексации шпинделя (ось A): ± 15
• мощность шпинделя (ось A): 3 кВт
• минимальная скорость вращения шлифовального электрошпинделя (ось B): 2000 об/мин
• максимальная частота вращения шлифовального электрошпинделя (ось B): 10000 об/мин
• мощность шлифовального электрошпинделя (ось B): 16 кВт
• система измерения положения (ось B): промежуточная система
• высота когтей: 195 мм
• точность: 0,0001 мм
• полезная поверхность стола для хвостовиков и телескопов: 900 x 185 мм
• мощность привода оси X: 3 кВт
• мощность привода шлифовальной головки (ось Y): 3 кВт
• мощность поперечного суппорта (ось Z): 3 кВт
• мощность вращения шлифовальной головки (ось B): 3 кВт
• электропитание: 3x 400 В; 50 Гц
• вес станка UW I D: ок. 4900 кг

Оборудование шлифовального станка с ЧПУ

• yправление ЧПУ NUM Flexium Plus дополнено дополнительными функциями, а именно:

— полная программа для производства и заточки фрез
— шлифование инструментов сложной формы с использованием файлов DXF
— полная программа для производства и заточки сверл, ступенчатых сверл с различными формами торца, разверток, зенкеров и метчиков
— круговое шлифование фрез, сверл и фасонных резцов
— программа NUMROTO для трехмерного контроля столкновений и моделирования заточки сверл, фрез и специальных инструментов непосредственно на компьютере

• измерительный щуп: RENISHAW 3D
• стеклянные измерительные линейки: HEIDENHAIN
• автоматическая система смены шлифовальных кругов
• шлифовальный электрошпиндель с жидкостным охлаждением
• цифровые сервоприводы: NUM
• гидравлический патрон: SCHUNK
• блок ПК
• конус шпинделя: ISO 50
• освещение рабочей зоны
• фланец для установки шлифовального круга с автоматическим быстродействующим зажимом: HSK-E50
• цанга M24 для конуса хвостовика DIN 69871
• накидная гайка для зажима редукционных втулок
• шкаф управления с холодильным агрегатом
