Танк-контейнер Т20 21000л - Продам в Благовещенске (Амурская обл.)

Изготовление на заказ!

Стоимость подлежит уточнению из-за колебания курса валют!

Характеристика

Значение

Описание

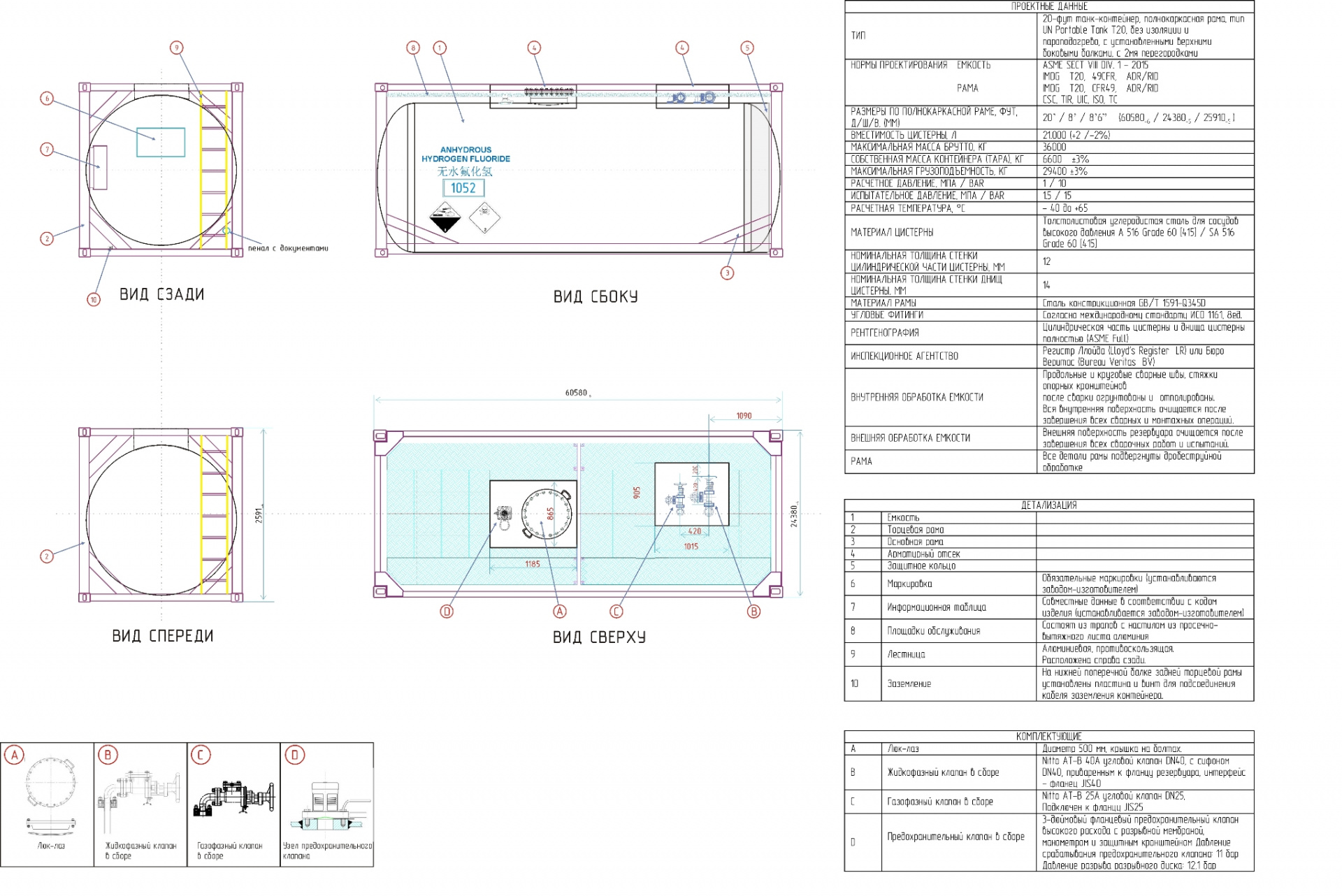

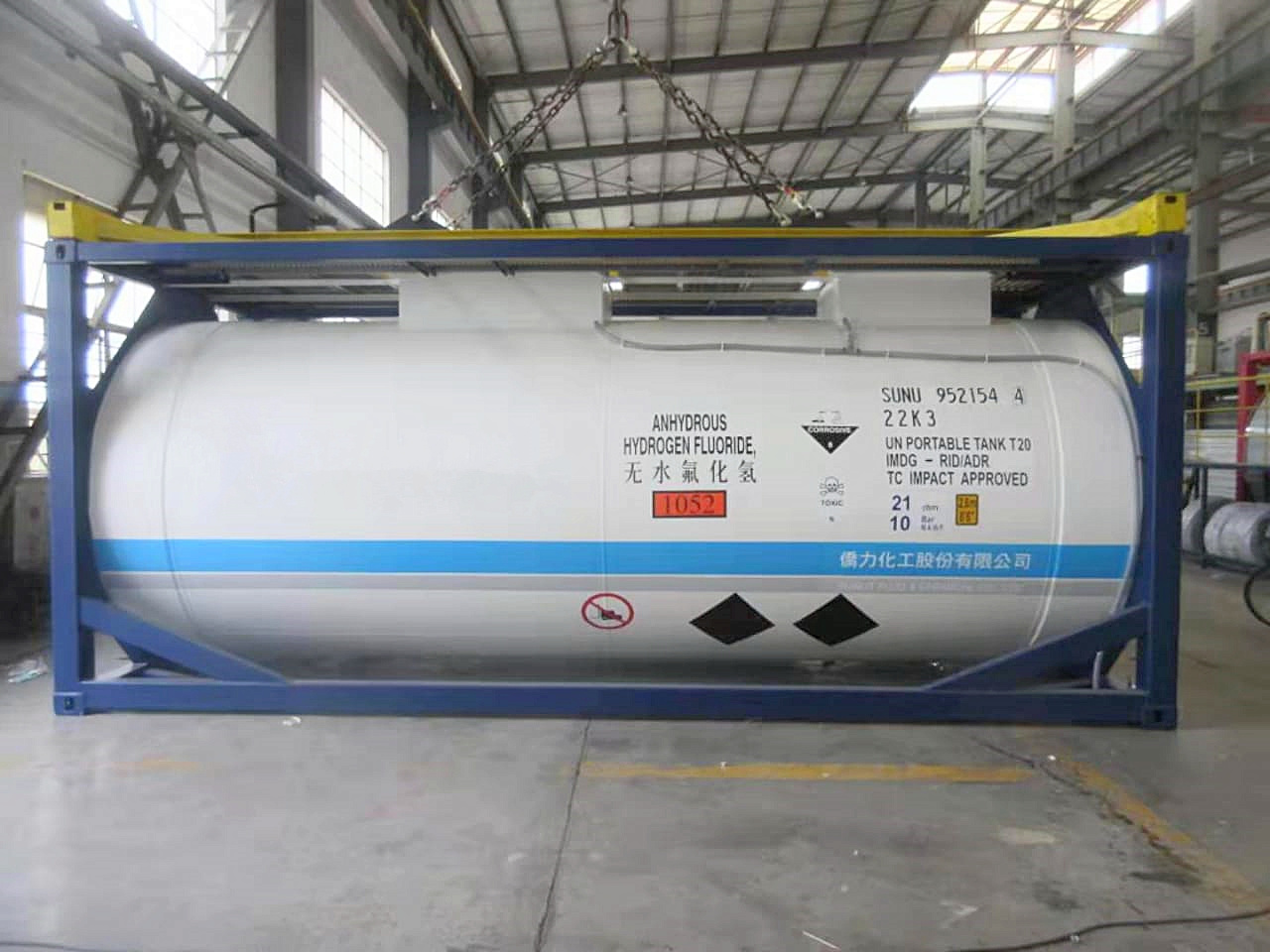

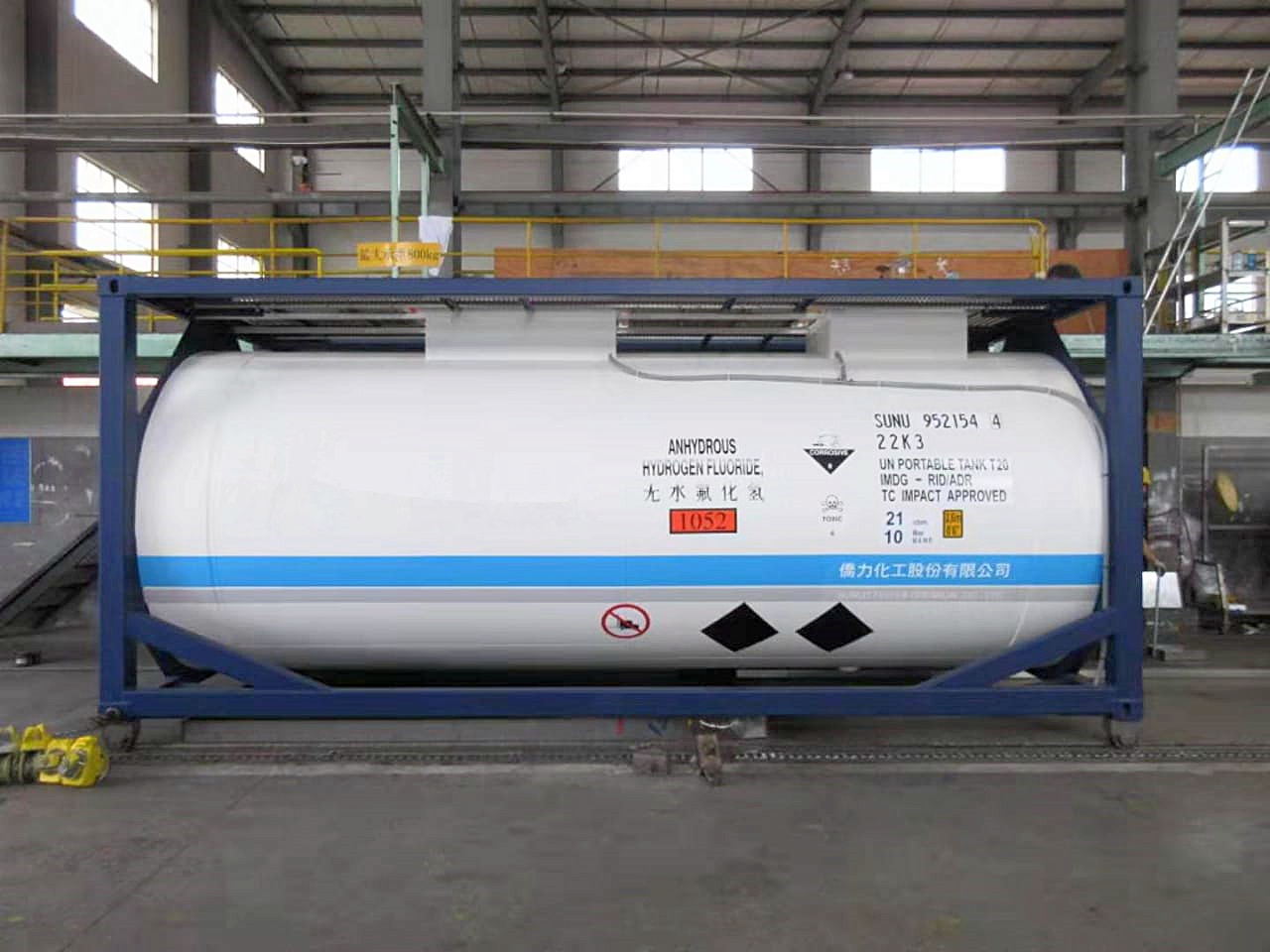

20-фут танк-контейнер, полнокаркасная рама, неизолированный, без парового подогрева с противоударными перегородками

Номер инструкции ООН

UN Т20

Код цистерны

L21DH(+)

Перевозимый груз

Водород фтористый безводный №ООН 1052

Материал цистерны

Толстолистовая углеродистая сталь для сосудов высокого давления A 516 Grade 60 [415] / SA 516 Grade 60 [415]

Материал рамы

Низколегированная высокопрочная конструкционная сталь GB/T 1591-94-Q345D

Код типа и размера по ISO 668:1995

22К3

Максимальная масса брутто, кг

36000

Собственная масса контейнера (тара) (±2%), кг

6600

Максимальная грузоподъемность, кг

29400

Вместимость цистерны, л

21000

Давления и температуры

Рабочее давление, МПа/бар

1.0/10

Испытательное давление, МПа/бар

1.5/15

Расчетное давление, МПа/бар

2.2/22

Рабочая температура, °С

-40  -  + 70

Габариты, мм

длина

6058°-6

ширина

2438°-5

высота

2591°-5

Расстояние между центрами отверстий угловых фитингов, мм

по длине

5853±4'5

по ширине

2259±4

Минимальная толщина стенки цилиндрической части цистерны, мм

12.0

Минимальная толщина стенки днищ цистерны, мм

14.0

Угловые фитинги

Согласно международному стандарту ИСО 1161, 8ед.

Радиография

Цилиндрическая часть цистерны и днища цистерны  полностью (ASME Full)

Продукт

Водород фтористый безводный, код ООН 1052

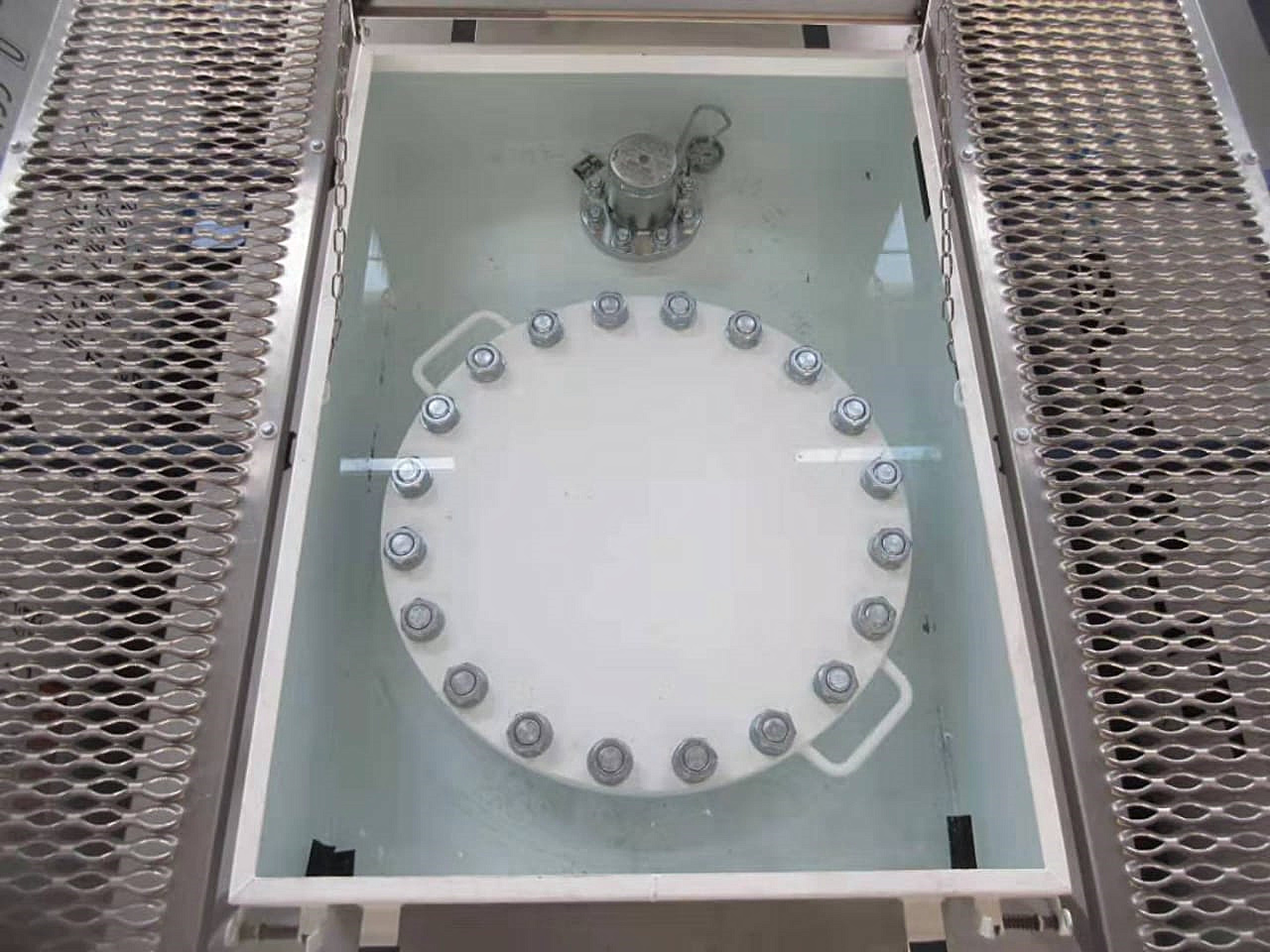

Люк

JIS 500мм PN 16– Крышка с плоским болтовым (16 болтов) креплением.

Узел предохранительного клапана

2,5-дюймовый фланцевый предохранительный клапан; установочное давление 11 бар

Разрывной диск

ND80, с разрывной мембраной, разрывное давление 12,1 бар

Манометр

ND63, 0-16 бар, заполненный глицерином, наружный корпус из нержавеющей стали, 1/4 ”BSP штыревое соединение

Газофазный клапан в сборе

DN 25 Фланцевое соединение на цистерну, оснащен угловым клапаном Nitto AT-B25A; интерфейс - фланец  JIS25 PN16 фланцевый болт

Жидкофазный клапан в сборе

Фланец резервуара DN40, оснащенная на полную длину сифонной трубой DN 40, заканчивающейся

Nitto AT-B40A угловым клапаном и глухим фланцем с болтовым креплением JIS 40

Защитные короба

Два короба с закрывающейся крышкой;

В центральном находится люк и предохранительный клапан;

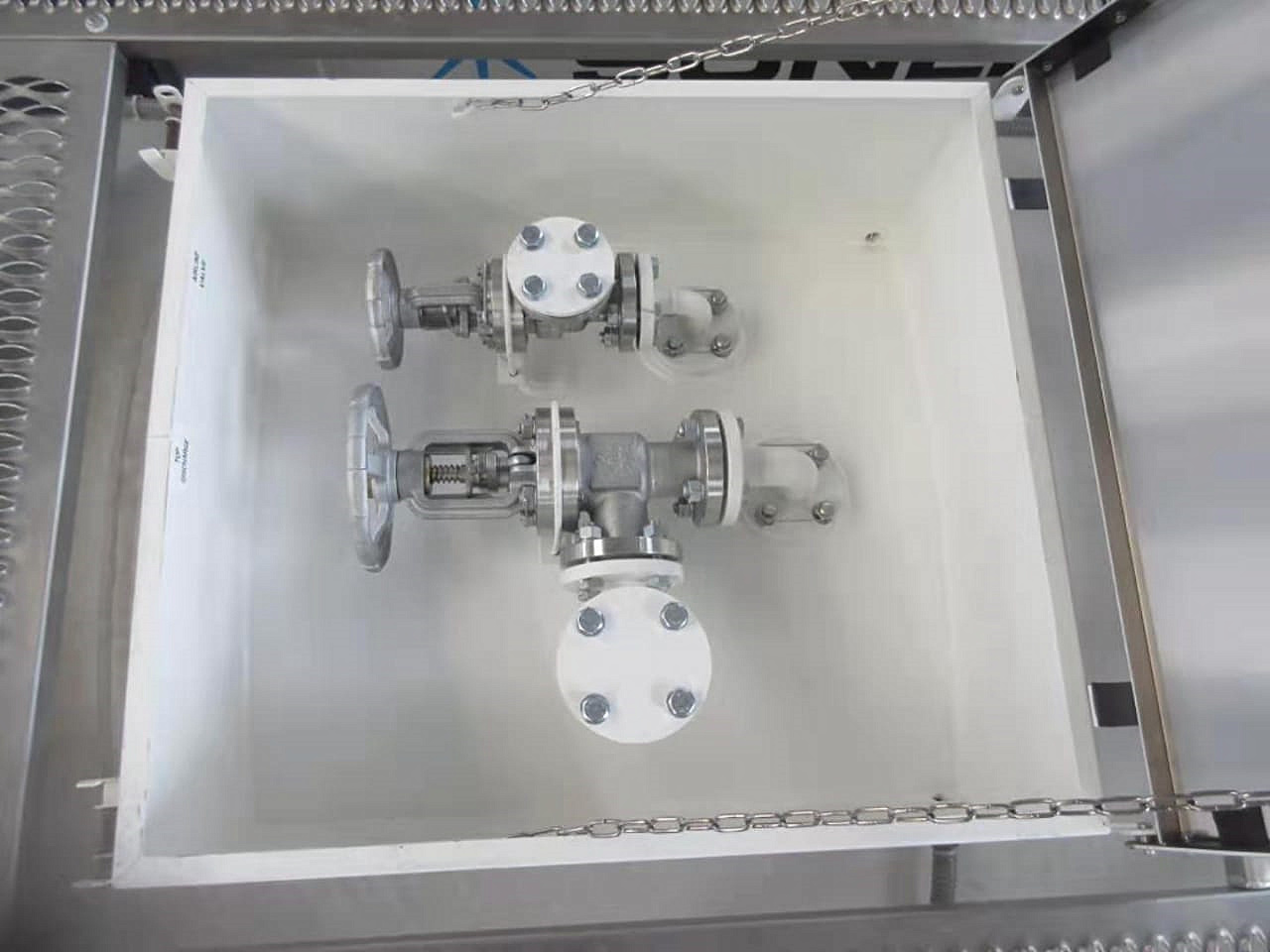

Задняя разливочная коробка содержит соединение газовой фазы и соединение жидкой фазы.

Дренажные трубы установлены на каждой стороне каждой верхней коробки.

Перегородки

Установлены две противоударные перегородки

Площадки обслуживания

Состоят из трапов с настилом из просечно-вытяжного листа алюминия

Штабелируемость, ед

9
