Продам YISHUI ТОКАРНЫЙ ТРУБНОНАРЕЗНОЙ СТАНОК ОБЩЕГО НАЗНАЧЕНИЯ Q1313 Q1319C Q1322C (Трубонарезные станки) в Wenzhou
+86 13968837667
Wenzhou Maiouke Electromechanical Equipment Co., Ltd.
Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.
Детальное описание
Описание:

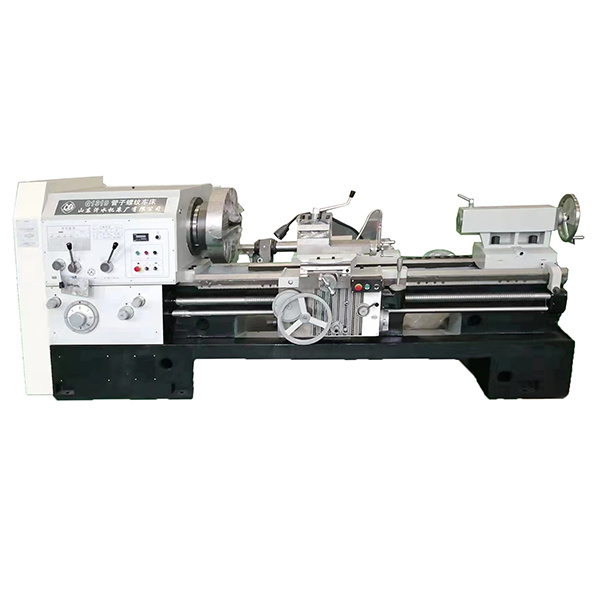

Токарный станок YISHUI серии Q13 предназначен для нарезания внутренней и внешней резьбы, включая метрическую и дюймовую резьбу, а также имеет все общие функции обычного токарного станка, такие как обработка внутреннего отверстия, торцевой поверхности валов и дисков, эта серия оснащена конической направляющей планкой, которая позволяет обрабатывать коническую резьбу. Эта серия станков широко используется в промышленности, включая нефтедобычу, добычу полезных ископаемых, химические трубопроводы и геологоразведку, используется для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт сцепления и т. д.
| Артикул | Единица измерения | Q1313 | Q1319C | Q1322C | |
| Производительность | Откидная Станина | мм | 630/800 | 630/800 | 630/800 |
| Откидная Поперечного Суппорта | мм | 340/520 | 340/520 | 340/520 | |
| Расстояние Между Центрами | мм | 1500/3000 | 1500/3000 | 1500/3000 | |
| Диапазон Трубной Резьбы | мм | 30-126 | 50-193 | 50-220 | |
| Шпиндель | Ширина Направляющей | мм | 550 | 550 | 600 |
| Макс.грузоподъемность | T | 3 | 3 | 3 | |
| Диаметр Отверстия Шпинделя | мм | 130 | 206 | 225 | |
| Ступени Частоты Вращения Шпинделя | - | FWD 18 шагов/REV.9 шагов | VF.4 Ступени | VF.4 Ступени | |
| Диапазон Частоты Вращения Шпинделя | об/мин | 30-800 | 20-600 | 20-600 | |
| Зажимной Патрон | мм | Φ400 3-кулачковая ручная | Φ520 4-кулачковый с ручным управлением | Φ520 4-кулачковый с ручным управлением | |
| Револьверная Головка | Револьверная Головка/Резцедержатель | - | Ручной 4-х позиционный | Ручной 4-х позиционный | Ручной 4-х позиционный |
| Размер Хвостовика Инструмента | мм | 30×30 | 32×32 | 32×32 | |
| Механизм Подачи | Перемещение По Оси X | мм | 320/420 | 320/420 | 320/420 |
| Перемещение По Оси Z | мм | 1350/2850 | 1350/2850 | 1350/2850 | |
| Наклон/Диапазон Подачи По Оси X | мм/об | 64/0,1-1,52 | 22/0,02-0,45 | 22/0,02-0,45 | |
| Наклон/Диапазон Подачи По Оси Z | мм/об | 64/1,6-24,32 | 26/0,07-1,33 | 26/0,07-1,33 | |
| Быстрое Перемещение По Оси X | мм/мин | 2300 | 2300 | 2300 | |
| Быстрое Перемещение По Оси Z | мм/мин | 4000 | 4000 | 4000 | |
| Наклон/Диапазон Метрической Резьбы | мм | 50/1-24 | янв.15 | янв.15 | |
| Наклон/Диапазон Дюймовойрезьбы | Число ниток резьбы на один дюйм | 26/14-1 | 14.янв | 14.янв | |
| Задняя Бабка | Диаметр Пиноли Задней Бабки | мм | Φ100 | Φ100 | Φ100 |
| Скос Пиноли Задней Бабки | - | МТ5 | МТ5 | МТ5 | |
| Перемещение Пиноли Задней Бабки | мм | 250 | 250 | 250 | |
| Двигатель | Двигатель Основного Шпинделя | кВ | 11 | 11 | 11 |
| Двигатель Быстрого Перемещения | кВ | 0,3 | 0,3 | 0,3 | |
| Двигатель с Насосом Подачи Сож | кВ | 0,125 | 0,125 | 0,125 | |
| Размер | Ширина×Высота | мм | 1500×1500 | 1550×1550 | 1650×1550 |
| Длина | мм | 3700/5200 | 3700/5200 | 3700/5200 | |
| Вес | Масса Нетто | T | 4,0/5,2 | 4,3/5,5 | 4,5/5,7 |
| Обратите внимание: длина станины станка может быть изменена в соответствии с реальной рабочей потребностью. | |||||
Характеристика
● Большое отверстие шпинделя и двойной зажимной патрон обеспечивают обработку труб большого диаметра.
●Интегральная станина станка принимает высокопрочное железо для реализации.
●Ультразвуковая частотная закалка направляющих обеспечивает хорошую износостойкость.
●Оснащенный устройством конической направляющей планки, станок позволяет обрабатывать конические резьбы.
