Продам Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Б/У в Новосибирске



Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Координатно-расточной станок 2Е450АФ30 (с ЧПУ)
Производитель
Московский завод координатно-расточных станков (Россия)
Цена
1 000 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1988
Контакты
woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

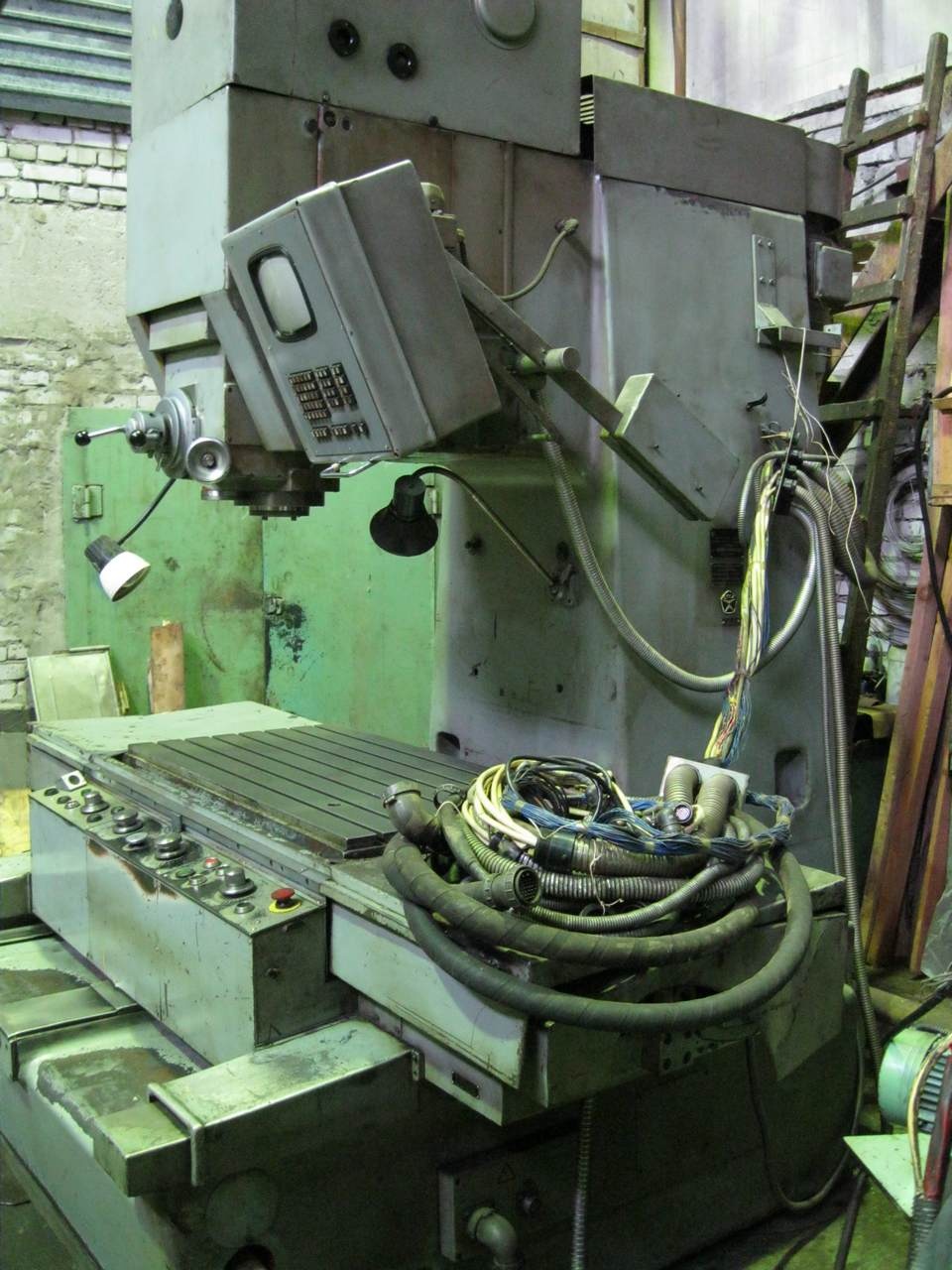

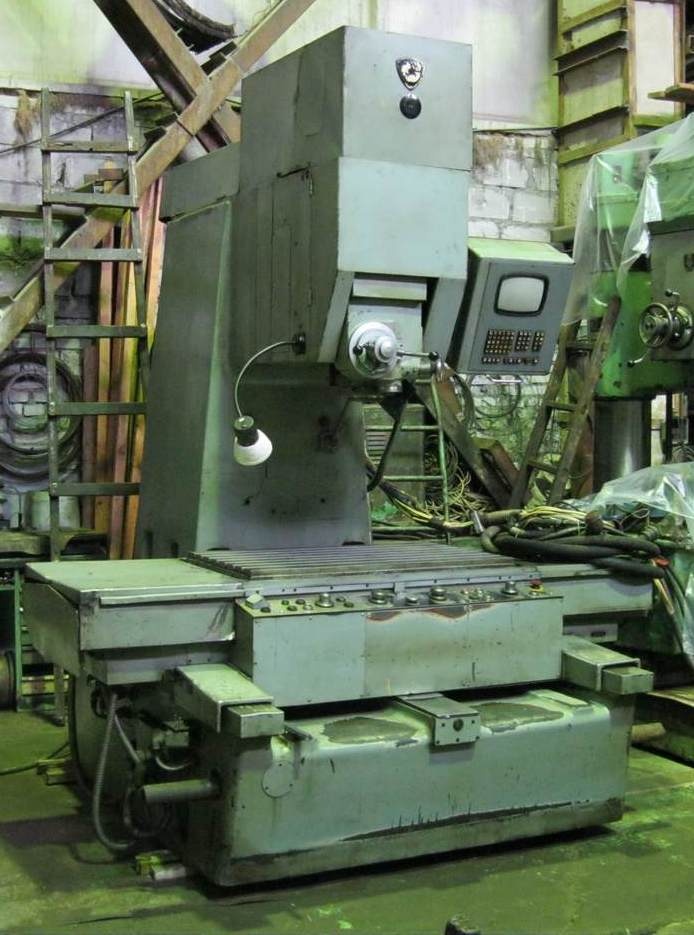

Координатно-расточной станок модели 2Е450АФ30 предназначен для обработки отверстий с точным расположением осей и получистового и чистового контурного фрезерования.

Назначение и область применения.

Координатно-расточной станок модели 2Е450АФ30 предназначен для обработки отверстий с точным расположением осей и получистового и чистового контурного фрезерования. Применяя поставляемые со станком поворотные столы, можно производить обработку отверстий и плоскостей, расположенных под различными углами друг к другу.

Класс точности станка — А по ГОСТ 8-82.

Станок 2Е450АФ30 применяется в инструментальных, ремонтных, опытных и производственных цехах машиностроительных заводов в условиях единичного или мелкосерийного производства при обработке сложных деталей с большим количеством переходов при неповторяющихся деталях или партиях деталей, т.е. в тех случаях, когда тщательная технологическая подготовка производства экономически нецелесообразна. Оператор сам выбирает инструмент, режимы резания, определяет последовательность переходов. Математическое обеспечение системы ЧПУ обеспечивает работу на станке вручную. Работа может производиться в прямоугольной или полярной системах координат, в абсолютной системе отсчёта или в приращениях по выбору оператора. При этом исключается ошибка по вине оператора, связанная с подсчётом координат, так как на цифровой индикации отображается размер, указанный на чертеже.

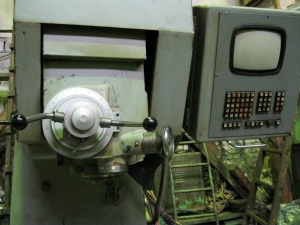

Применение позиционно-контурной системы ЧПУ мод. 2С42-65-03 расширяет технологические возможности станка и повышает его производительность.

Программа обработки детали может составляться непосредственно на рабочем месте в режиме диалога, причём программа может быть задана сразу полностью или программироваться в процессе обработки первой детали с последовательной обработкой и запоминанием каждого кадра. При этом оператору не требуются специальные знания по программированию.

На станке 2Е450АФ30 в режиме программной обработки производятся:

  • обработка отверстий большого диаметра, торцовых углублений и различных кольцевых канавок фрезерованием, т.е. многолезвийным инструментом вместо однолезвийного;
  • контурное фрезерование поверхностей, образованных прямыми и дугами окружностей.

Завод-изготовитель

Московский завод координатно-расточных станков

Год выпуска

1988

Состояние и комплектация

Состояние: рабочее, складское хранение.

Комплектация: стандартная;

документация: описание и характеристики, руководство оператора по программированию, руководство по эксплуатации электрооборудования, схемы электрические принципиальные.

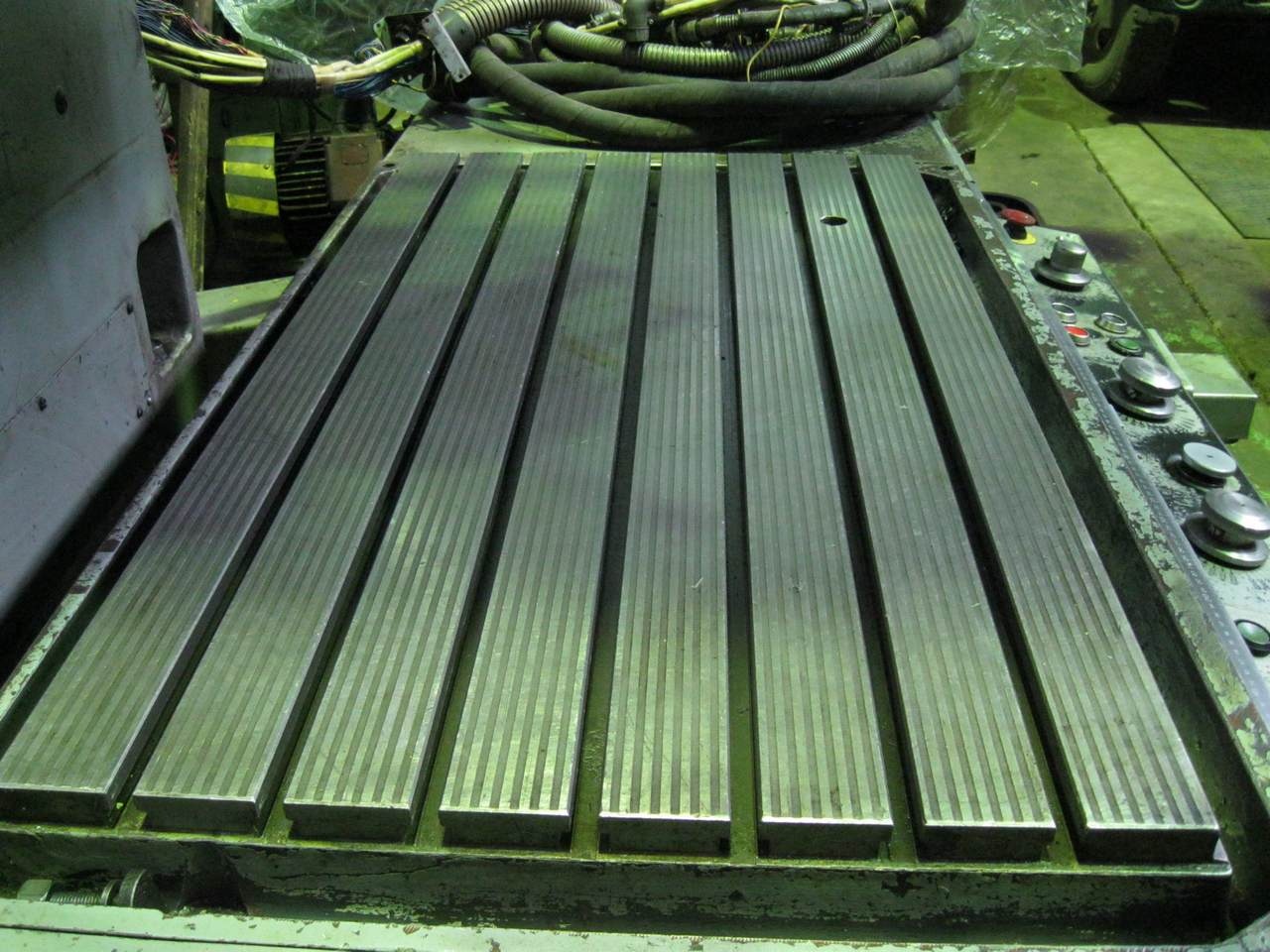

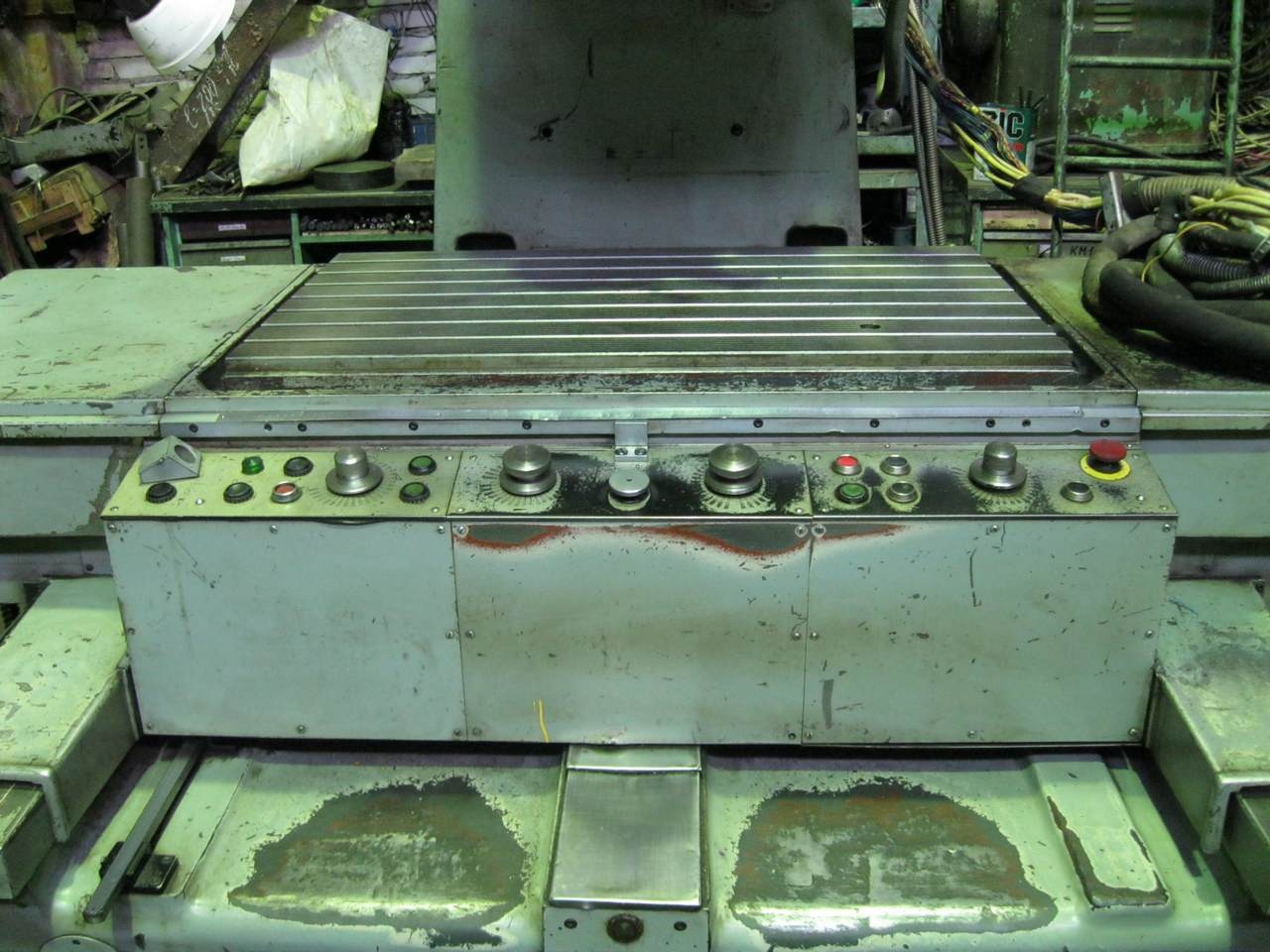

Ширина рабочей поверхности стола, мм

630

Длина рабочей поверхности стола, мм

1120

Размеры Т-образных пазов по ГОСТ 6509-75, мм:

                ширина

14

                расстояние между пазами

80

Наибольший ход стола, мм:

                продольный

1000

                поперечный

630

Наибольший ход гильзы шпинделя, мм

260

Вылет шпинделя, мм

710

Расстояние от торца шпинделя до рабочей поверхности стола, мм:

                наибольшее

750

                наименьшее

200

Конец шпинделя по ГОСТ 24644-81 с конусом 7:24

45

Количество осей координат:

                управляемых

3

                одновременно управляемых

2

Дискретность отсчёта по осям X, Y и Z, мм

0,001

Диаметр гильзы шпинделя, мм

140

Наибольшая масса устанавливаемой заготовки, кг

600

Наибольший диаметр сверления в стали, мм

30

Наибольший диаметр растачивания, мм

250

Наибольший крутящий момент на шпинделе, Н*м

200

Наибольшее усилие подачи по осям X, Y и Z, Н

10 000

Частота вращения шпинделя, об/мин

10…2500

Число ступеней частоты вращения шпинделя

25

Пределы рабочих подач стола, мм/мин

2,5…1000

Число ступеней рабочих подач стола

14

Скорость быстрых перемещений стола, м/мин

4 и 8

Пределы рабочих подач шпинделя, мм/мин

1,2…1000

Число ступеней рабочих подач шпинделя

30

Скорость быстрого перемещения шпиндельной коробки, м/мин

3,2

Корректированный уровень звуковой мощности, дБА

93

Габарит станка (ДхШхВ), мм

2800х3000х3000

Масса станка, кг:

                без электрошкафов и принадлежностей

7900

                с электрошкафами (без принадлежностей)

9000

Электрооборудование

Ток питающей сети:

                род тока

переменный, трёхфазный

                частота тока, Гц

50

                напряжение, В

380

Тип автомата на вводе

АК63-3МУ3

Номинальный ток, А

32

Мощность электродвигателя, кВт:

                главного движения

7,2

                подачи стола (салазок)

1,1

Купить Координатно-расточной станок 2Е450АФ30 (с ЧПУ) Б/У в Новосибирске по цене 1 000 000 руб.

Создано 13.01.2017 Изменено 25.01.2020
