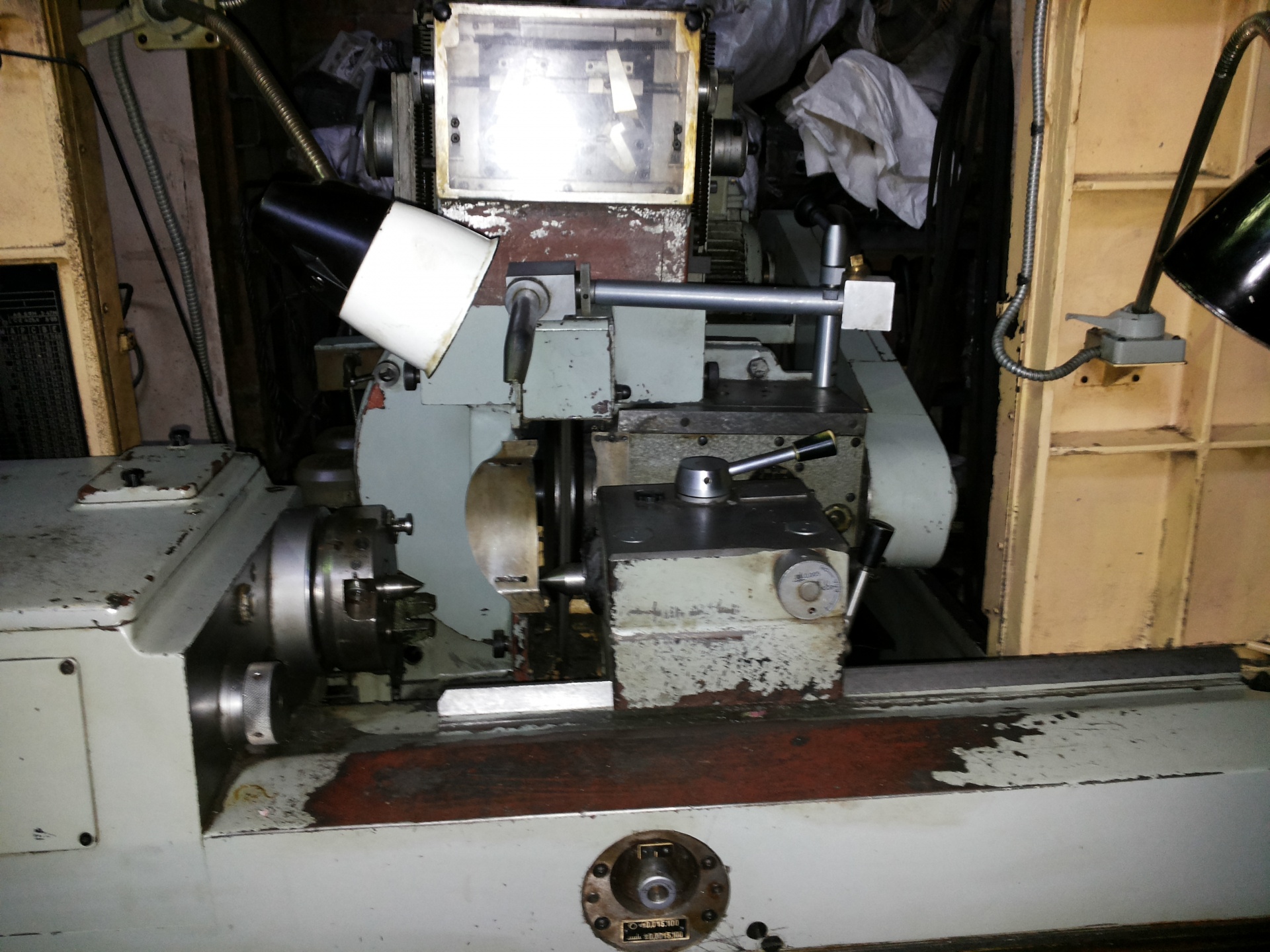

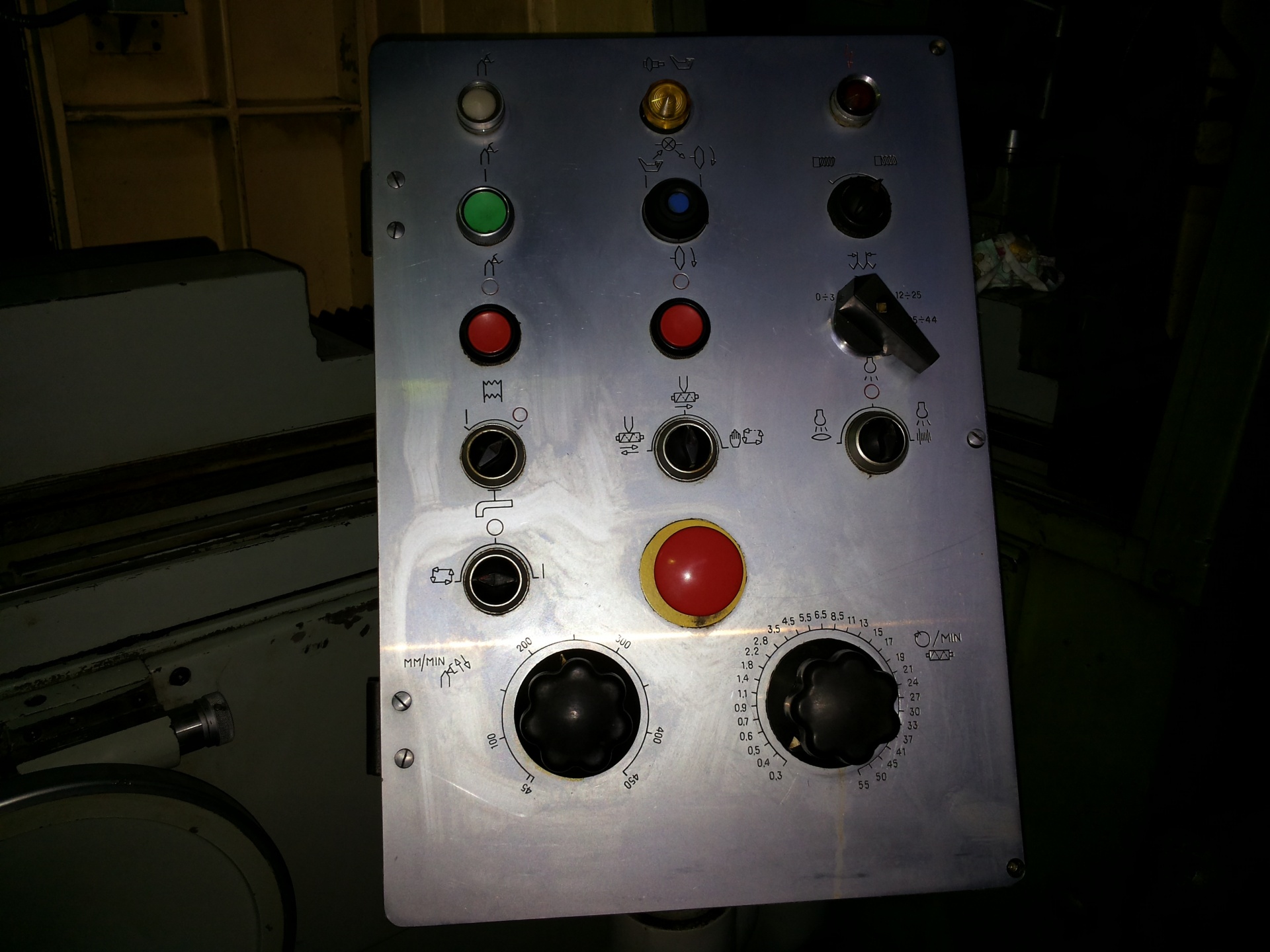

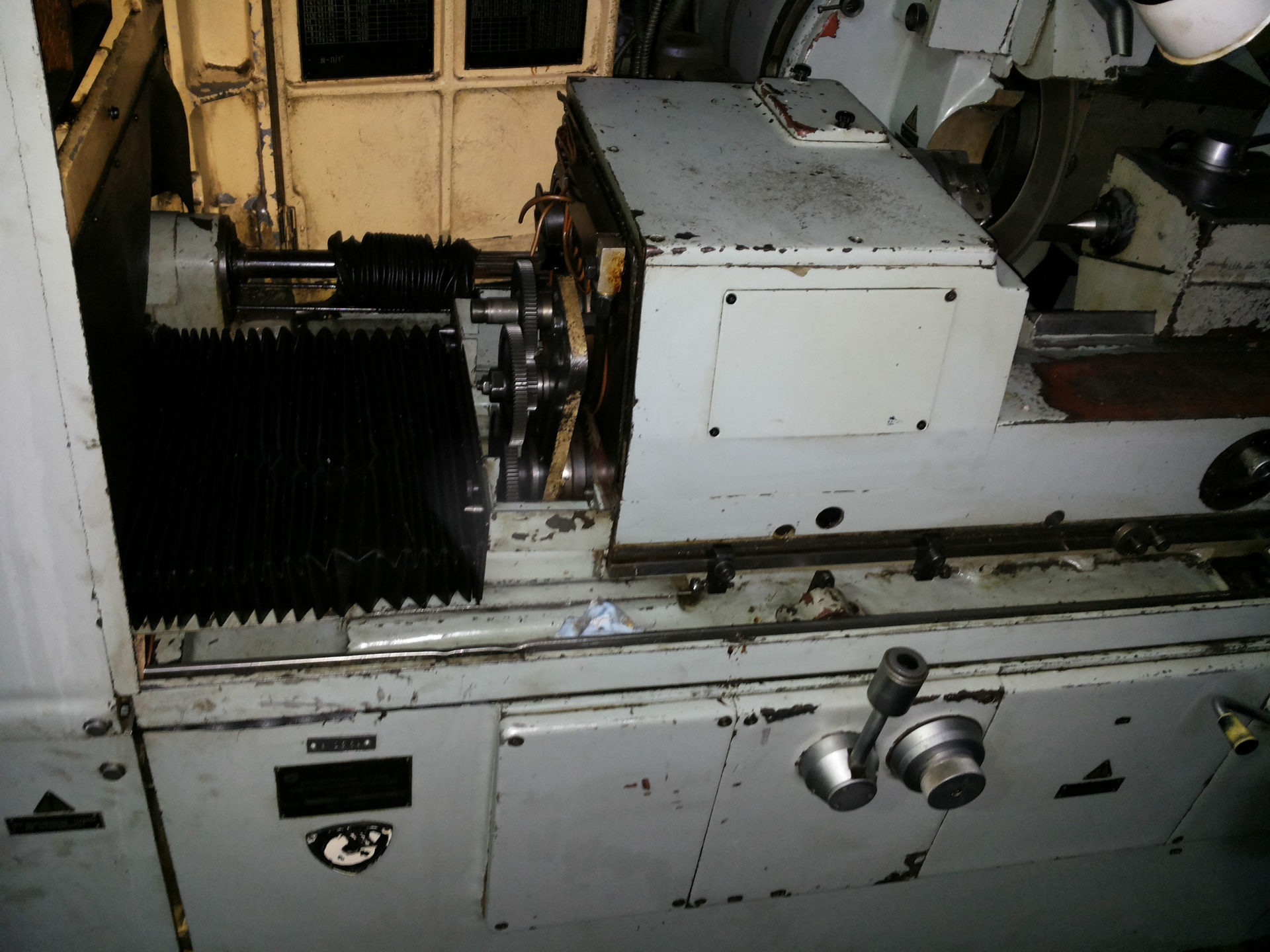

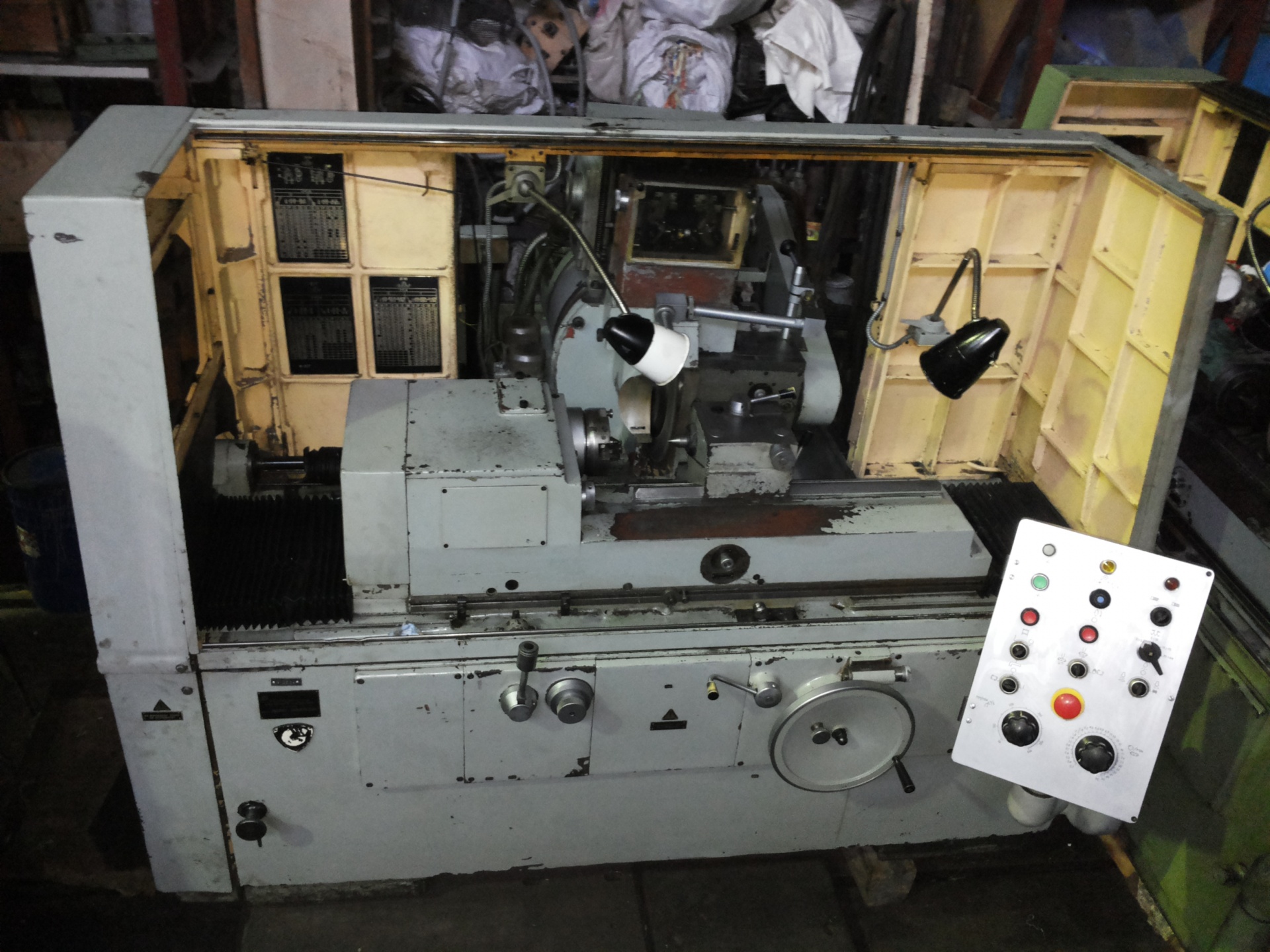

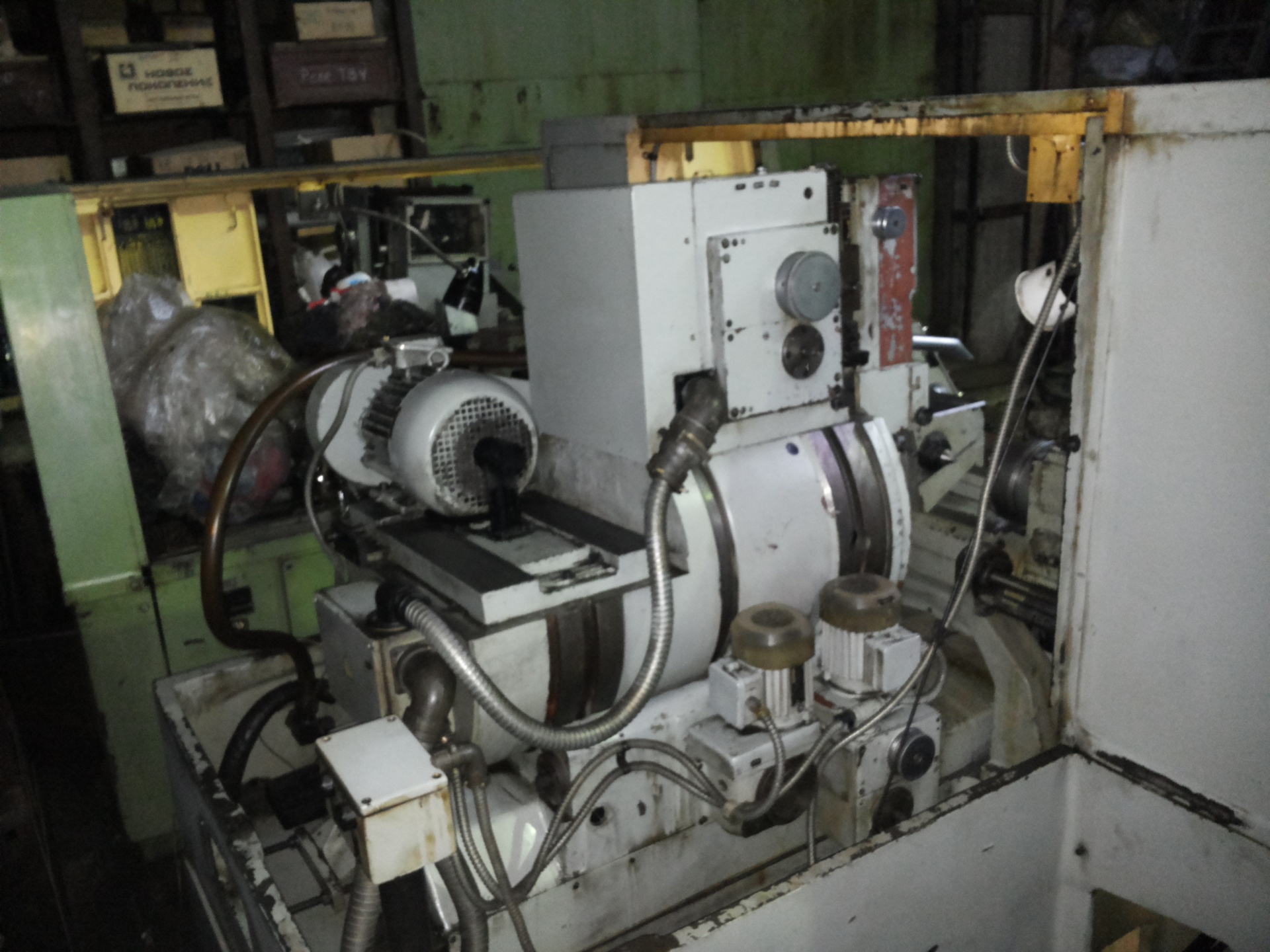

Продам станок универсальный резьбошлифовальный 5К822В Б/У в Новосибирске



станок универсальный резьбошлифовальный 5К822В станок универсальный резьбошлифовальный 5К822В станок универсальный резьбошлифовальный 5К822В станок универсальный резьбошлифовальный 5К822В станок универсальный резьбошлифовальный 5К822В
Производитель
Московский завод координатно-расточных станков (Россия)
Цена
2 100 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1984
Контакты
woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

Станок 5К822В предназначен для выполнения основных резьбошлифовальных операций. Станок 5К822В применяется в инструментальных и производственных цехах машиностроительных заводов.

Назначение и область применения.

Станок 5К822В предназначен для выполнения основных резьбошлифовальных операций:

  • шлифования цилиндрических и конических резьбовых калибров-пробок и калибров-колец, точных винтов и червяков;
  • затылования метчиков, мелкомодульных червячных фрез и резьбофрез;
  • шлифования роликов для накатывания многониточных резьбошлифовальных кругов, круглых резцов-гребёнок, дисковых фасонных резцов, плоских плашек для резьбонарезных головок, плоских резьбонакатных плашек без заборной части, точных зубчатых реек и .т п.

Станок 5К822В применяется в инструментальных и производственных цехах машиностроительных заводов. Станок автоматизирован и шлифует одно- и многониточными кругами, что делает его пригодным для серийной работы.

Класс точности станка B.

Шероховатость прошлифовальной поверхности резьбы Rа < 0,63 мкм.

Год выпуска

1984

Завод-изготовитель

Московский завод координатно-расточных станков

Состояние и комплектация

Состояние: отличное, складское хранение.

Комплектация:  полная, есть документация.


Основные технические данные и характеристики

Наибольший диаметр устанавливаемого изделия, мм

200

Наибольшая длина устанавливаемого изделия, мм

500

Наибольший диаметр шлифовального круга, мм

400

Наибольший угол подъёма винтовой линии шлифуемой резьбы, град.

±35

Величина перемещения шлифовальной бабки от механизма быстрого отвода, мм

6

Наибольший диаметр конца шлифовального шпинделя по ГОСТ 2323-76 (конусность 1:5), мм

50

Конус отверстия в шпинделе передней бабки и пиноли задней бабки по ГОСТ 25557-82

Морзе 4

Наибольшая масса устанавливаемого изделия, кг

30

Пределы частот вращения шпинделя изделия, 1/мин:

                рабочих

(0,3…55) ±10%

(31 ступень)

                ускоренных (в зависимости от шага)

(28…100) ±10%

(4 ступени)

Наибольшая частота вращения шпинделя изделия при затыловании, 1/мин

27

Масса станка без принадлежностей, бака охлаждения, баков смазки и электрошкафа, кг

4500±10%

Масса принадлежностей, кг

65±10%

Масса электрошкафа, кг

300±10%

Масса баков смазки, кг

50±10%

Масса бака охлаждения с магнитным сепаратором, кг

175±10%

Габаритные размеры станка без приставного оборудования, мм:

                длина

2330±5%

                ширина

2490±5%

                высота

1710±5%

Общая площадь станка в плане с приставным оборудованием, кв.м.

11,80±10%

Шлифование наружной резьбы

Диаметр шлифуемой резьбы, мм:

                однониточным кругом

(3…150) ±5%

                многониточным кругом

(10…120) ±5%

Расстояние от вершины переднего центра до конца зоны шлифования, мм

375±5%

Шаг резьбы, шлифуемой однониточным кругом:

                метрической, мм

0,25…24

                дюймовой, число ниток на 1”

28…3

                модульной, мм

0,3π…8π

Шаг метрической резьбы, шлифуемой многониточным кругом, мм

1…4

Наибольшая высота профиля шлифуемой резьбы, мм

18

Наибольший ход винтовой линии шлифуемой резьбы, мм

44

Число заходов шлифуемой многозаходной резьбы

2, 3, 4, 6, 8, 12, 24

Параметры шлифуемой наружной конической резьбы:

                наибольшая конусность

1:16

                наибольшая длина, мм

60

Величина затыловочного перемещения шлифовальной бабки, мм

0,023…2,5

Число затылуемых зубьев

2, 3, 4, 6, 8, 9, 10, 12

Наибольшее число двойных ходов шлифовальной бабки в минуту при наименьшем затыловочном перемещении

81

Высота шлифовального круга, мм:

                однониточного

10

                многониточного

20; 40

Половина угла профиля шлифуемой резьбы, град.

3…30

Окружная скорость шлифовального круга на диаметре 400 мм, м/с

(35; 50) ±5%

Число ступеней частоты вращения шлифовального круга

2

Шлифование внутренней резьбы

Наибольший диаметр устанавливаемого изделия, мм

160

Диаметр шлифуемой резьбы, мм

30…125

Наибольшая длина шлифуемой резьбы при наибольшем её диаметре, мм:

                однониточным кругом

75

                многониточным кругом

45

Наибольший угол подъёма винтовой линии шлифуемой резьбы, град.

±6%

Шаг резьбы, шлифуемой однониточным кругом:

                метрической, мм

0,5…6

                дюймовой, число ниток на 1”

28…4

                модульной, мм

0,2π…2π

Шаг метрической резьбы, шлифуемой многониточным кругом, мм

1…3

Параметры шлифуемой внутренней конической резьбы:

                наибольшая конусность

1:16

                наибольшая длина, мм

60

Диаметр шлифовального круга, мм:

                наименьший

25

                наибольший

100

Высота шлифовального круга, мм:

                однониточного

6

                многониточного

20

Число ступеней частоты вращения шлифовального круга

2

Частота вращения шлифовального круга, 1/мин:

                диаметром более 65 мм

6270±5%

                диаметром менее 65 мм

10160±5%

Наибольшая скорость шлифования, м/с

35

Шлифование плоских плашек и зубчатых реек

Наименьший шлифуемый шаг, мм:

                однониточным кругом

0,5

                многониточным кругом

1,25

Наибольший шлифуемый шаг, мм:

                однониточным кругом:

                               остроугольного профиля

6

                               профиля зубчатой рейки

                многониточным кругом:

                               остроугольного профиля

4

                               профиля зубчатой рейки

Наибольшие размеры плашек-реек, мм:

                длина

150

                высота

120

Показатели точности станка

При шлифовании наружной цилиндрической резьбы с шагом до 8 мм однониточным кругом выдерживаются следующие допуски:

точность резьбы по шагу, мм:

                на длине, мм:

                               25

0,003

                               200

0,005

                               400

0,008

точность резьбы по подъёму винтовой линии (периодическая ошибка шага), мм

0,003

точность резьбы по среднему диаметру, мм:

                в продольном сечении на всей длине образца

0,008

                в поперечном сечении

0,004

точность резьбы по половине угла профиля, мин

5

Привод станка

Питающая электросеть:

                род тока

переменный

                частота тока, Гц

50

                напряжение, В

380 или 220

Тип автомата на вводе

АК63-3М

Номинальный ток расцепителей вводного автомата, А

40

Электродвигатели:

                привода шлифовального круга:

                               тип

АОЛ-2-32-4

                               мощность, кВт

3

                               частота вращения, об/мин

1430

                привода изделия:

                               тип

ПБСТ-23

                               мощность, кВт

1,15

                               частота вращения, об/мин

2200

                преобразовательного агрегата привода правящих устройств:

                               тип

ПМУ1М-1

                               мощность, кВт

0,090

                преобразовательного агрегата привода изделия:

                               мощность, кВт

1,2

Насосы:

                смазки шпинделя шлифовального круга:

                               производительность, л/мин

3

                               ёмкость бака, л

10

                смазки станка:

                               производительность, л/мин

3

                               ёмкость бака, л

10

                смазки передней бабки:

                               производительность, л/мин

3

                               ёмкость бака, л

10

                охлаждения:

                               производительность, л/мин

90

                               ёмкость бака, л

300

Агрегат для отсоса аэрозолей:

                тип

АЭ2-12

                производительность, куб.м./ч

750

Купить станок универсальный резьбошлифовальный 5К822В Б/У в Новосибирске по цене 2 100 000 руб.
