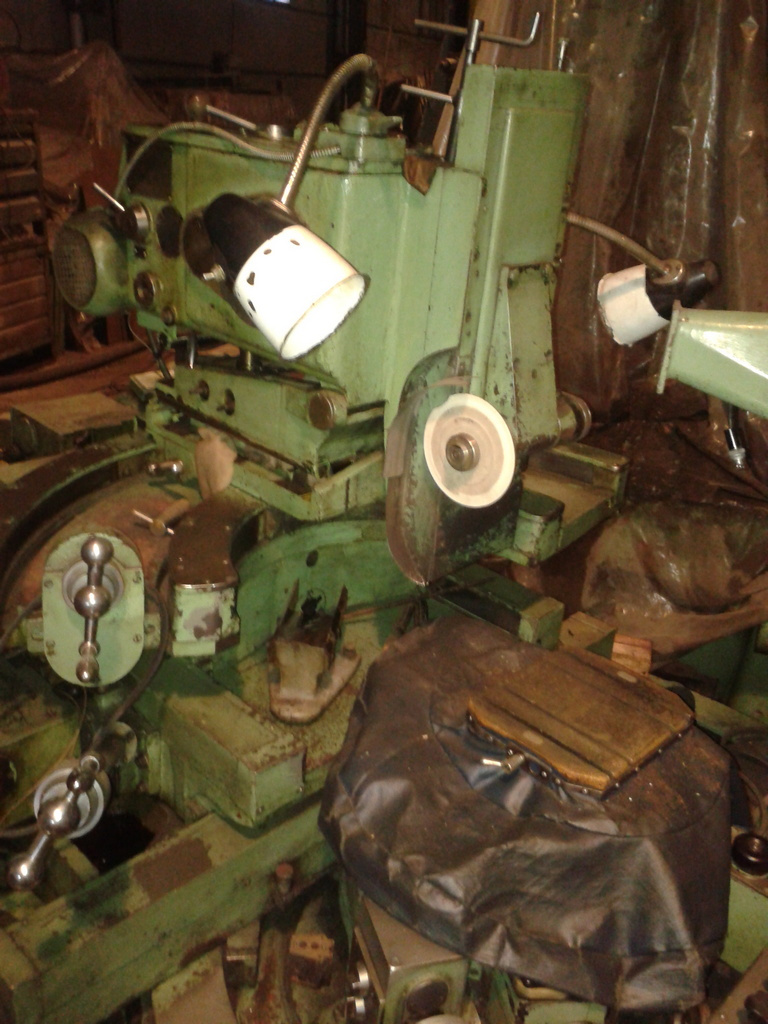

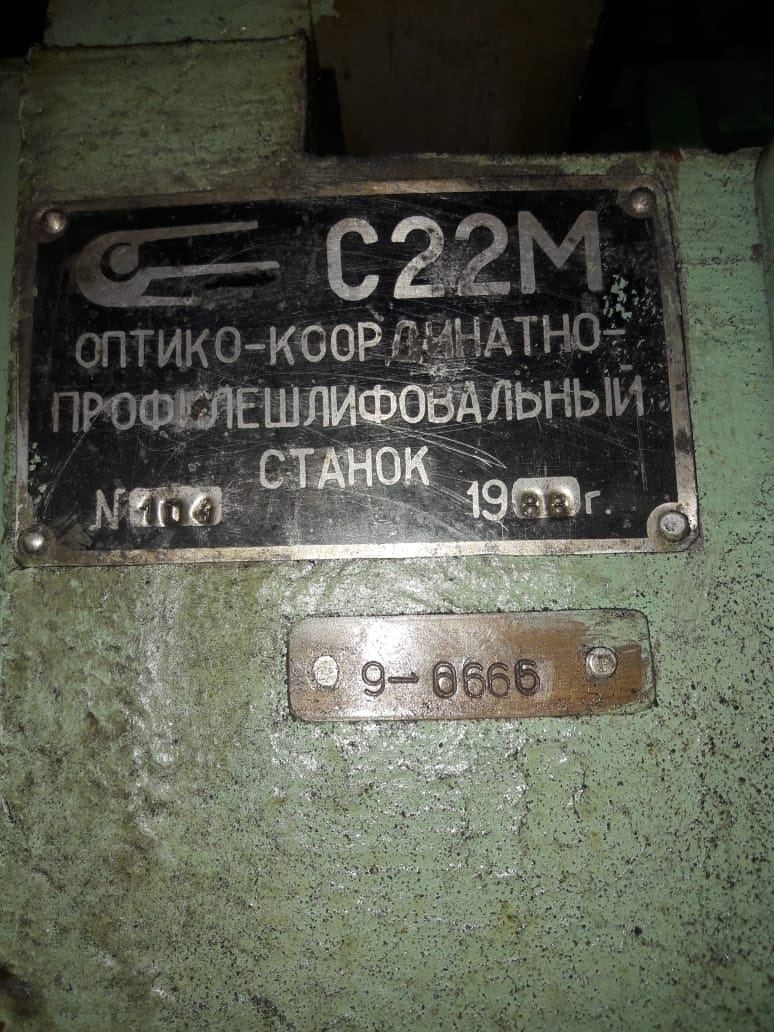

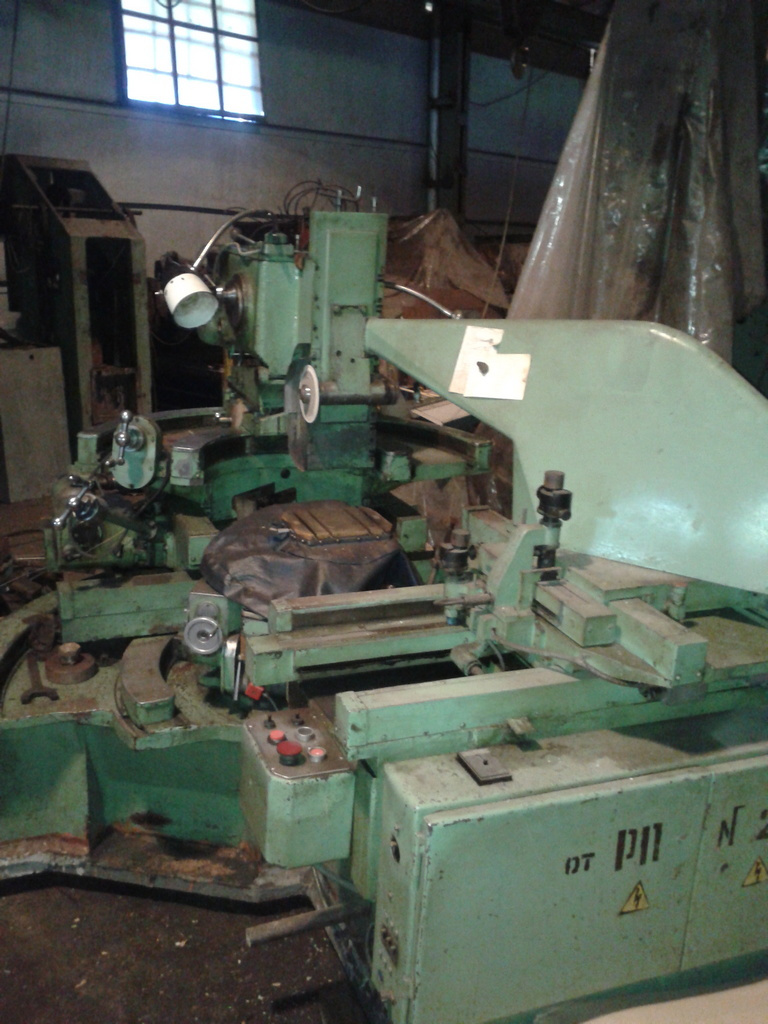

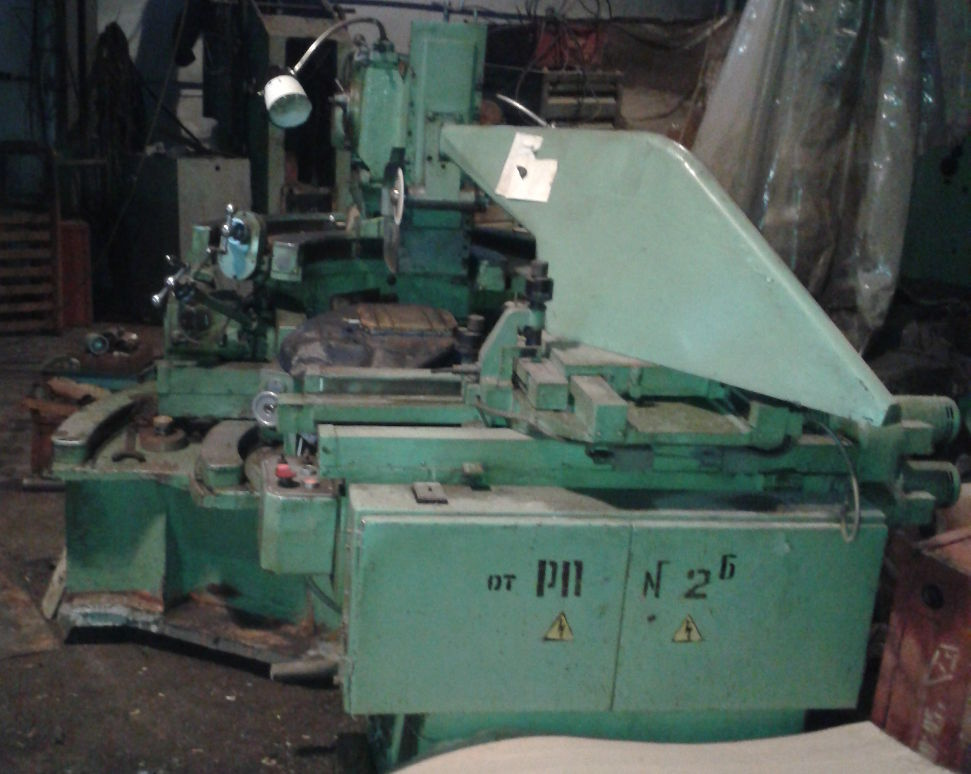

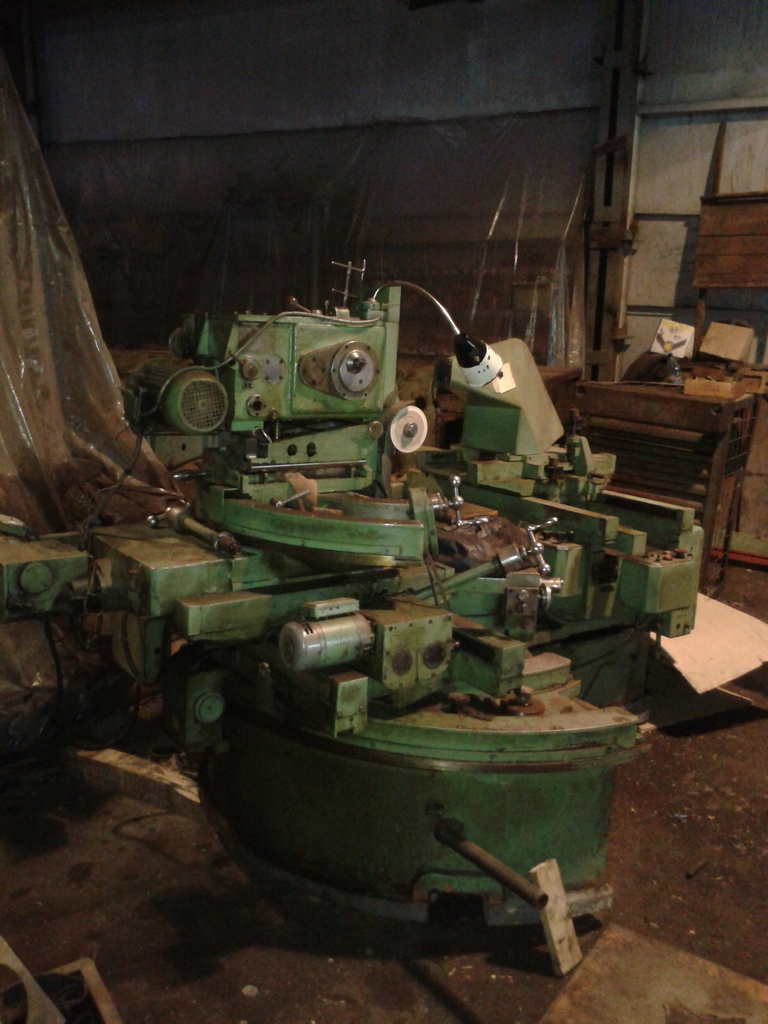

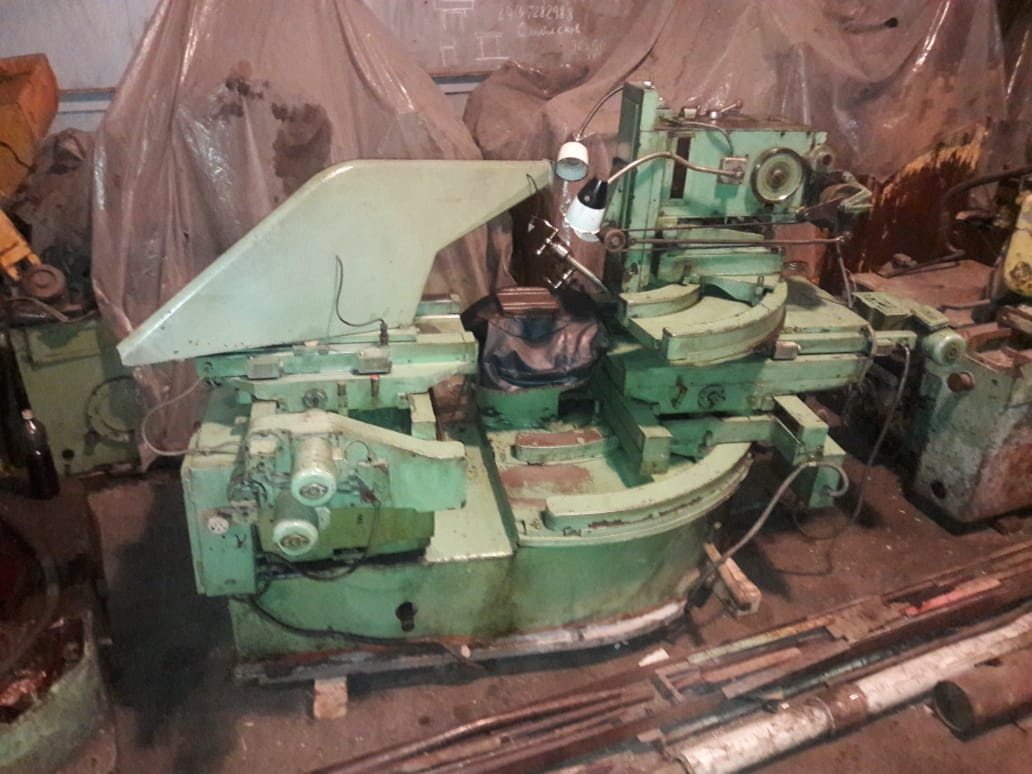

станок оптико-координатно-профилешлифовальный С22М Б/У - Продам в Новосибирске
Детальное описание
Станок оптико-координатно-шлифовальный модели С22М конструкции Матвеева А. В. применяется для механизации лекальных работ в инструментальных производствах и предназначен для шлифования с точностью до 0,005 мм сложных профилей, ограниченных прямыми линиями.
Назначение и область применения.
Станок оптико-координатно-шлифовальный модели С22М конструкции Матвеева А. В. применяется для механизации лекальных работ в инструментальных производствах и предназначен для шлифования с точностью до 0,005 мм сложных профилей, ограниченных прямыми линиями, а также выпуклыми и вогнутыми дугами окружностей различных шаблонов, пуансонов, прошивок, резцов и других изделий.
Основной особенностью конструкции станка С22М является возможность контроля размеров изделия в период обработки и после неё по геометрическому построению, заданному чертежом.
Год выпуска
1988
Состояние и комплектация
Состояние: хорошее, складское хранение.
Комплектация: стандартная, есть документация, поворотный стол.
| Основные данные | |
| Наибольшие размеры обрабатываемого изделия с одной установки, мм: | |
| длина | 400 |
| ширина | 200 |
| высота | 150 |
| Класс точности | повышенный |
| Установленная мощность, кВт | 2,6 |
| Наибольший диаметр шлифовального круга, мм | 200 |
| Достижимая шероховатость обрабатываемой поверхности, мкм | 0,1 |
| Габариты станка, мм: | |
| длина | 2800 |
| ширина | 2200 |
| высота | 1700 |
| Масса, кг | 5300 |
| Шлифовальная бабка | |
| Частота вращения шпинделя, об/мин | 1850 |
| Число двойных ходов ползуна в минуту | 29, 48, 93, 155 |
| Ход ползуна, мм | 0…155 |
| Угол поворота в вертикальных плоскостях, градусов | ±8 |
| Угол поворота в горизонтальной плоскости, градусов | ±45 |
| Суппорт шлифовальной бабки | |
| Угол поворота в горизонтальной плоскости, градусов | ±45 |
| Наибольший продольный ход, мм | 400 |
| Наибольший поперечный ход, мм | 280 |
| Пределы подач, мм/с | 0,005…0,25 0,04…2 0,4…20 |
| Регулирование величин подач – бесступенчатое, дистанционное, нестабильность | ±5 |
| Стол поворотный | |
| Диаметр планшайбы, мм | 400 |
| Частота вращения планшайбы, об/мин | 0,01…1 |
| Угол поворота планшайбы, градусов | 360 |
| Наибольшая погрешность установки планшайбы на требуемый угол, с | ±10 |
| Координатный стол | |
| Наибольшее продольное перемещение, мм | 200 |
| Наибольшее поперечное перемещение, мм | 200 |
| Перемещения стола | ручные с настройкой микрометрическим винтом |
| Микроскоп | |
| Наибольшее продольное перемещение, мм | 400 |
| Наибольшее поперечное перемещение, мм | 200 |
| Скорость продольного перемещения, мм/с | 1,6…31 |
| Скорость поперечного перемещения, мм/с | 0,25…19,6 |
| Подстройка на требуемый размер | ручная, дистанционная |
| Точность отсчёта, мм | 0,001 |
| Электрооборудование | |
| Род тока питающей сети | переменный |
| Частота тока, Гц | 50 |
| Напряжение сети, В | 380 |
| Напряжение цепей управления: | |
| переменного тока, В | 220 |
| постоянного тока, В | 24 |
| Напряжение силовых цепей: | |
| переменного тока, В | 380 |
| постоянного тока, В | 220 |
| Напряжение цепей освещения оптики, В | 6,3 |
| Напряжение цепей местного освещения, В | 36 |
| Исполнение электрооборудования по роду защиты от окружающей среды | защищённое |
| Количество электродвигателей | 7 |
