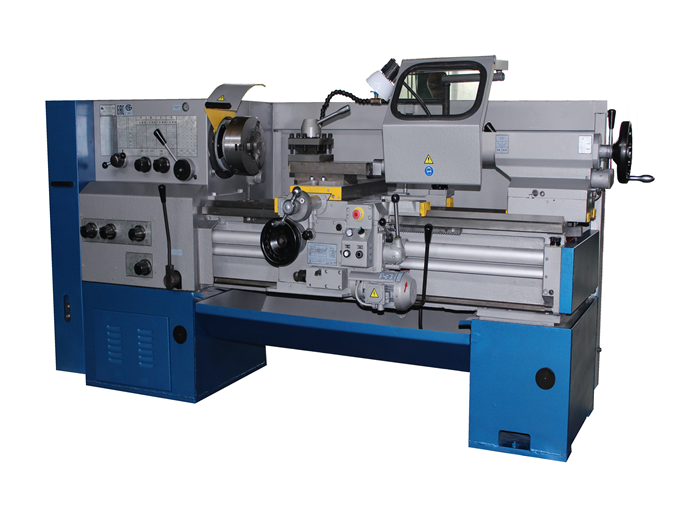

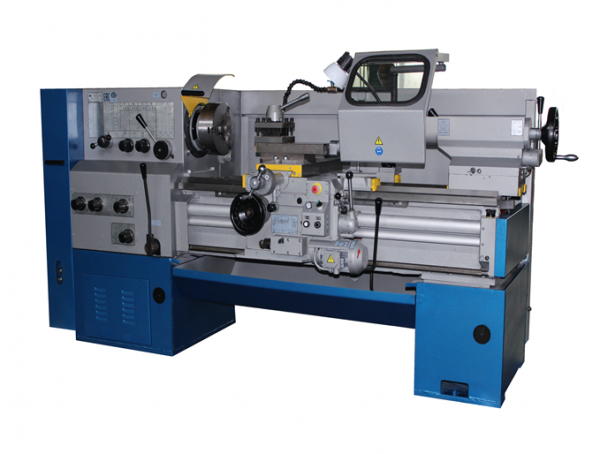

Станок токарный винторезный ГС526У-03 РМЦ 3000 - Продам в Москве

Наименование параметра

Значение

Показатели заготовки, обрабатываемой на станке

Наибольший диаметр обрабатываемой  заготовки:

            над станиной, мм

500

над суппортом, мм

275

 Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм

  3000 ^1),6)

Высота центров над направляющими станины, мм

250, 320¹⁾

Показатели инструмента, устанавливаемого на станке

Наибольшая высота резца, устанавливаемого в резцедержателе, мм

25

Показатели основных и вспомогательных движений станка

Количество скоростей шпинделя:

           прямого вращения

22

           обратного вращения

11

Пределы частот вращения, об/мин

16-2000

Количество  подач суппорта

           продольных

24

           поперечных

24

Пределы подач суппорта, мм/об

           продольных

0,05…2,8

           поперечных

 0,025…1,4

Пределы шагов нарезаемых резьб

           метрических, мм

0,5…112

           модульных, модуль

0,5…112

           дюймовых, число ниток

56…0,5

           питчевых, питч

56…0,5

Скорость быстрых перемещений суппорта, м/мин:

           продольных

3,6

           поперечных

1,8

Показатели силовой характеристики станка

Наибольший крутящий момент на шпинделе, кНм

1

Мощность привода главного движения, кВт

7,5³⁾⁴⁾; 11^{5) 6)7)}

Мощность привода быстрых перемещений, кВт

0,37

Мощность привода охлаждения, кВт

0,18

Мощность насоса смазки , кВт

0,25

Суммарная мощность установленных на станке электродвигателей, кВт

8,3; 11,8⁷⁾

Суммарная потребляемая мощность станка,   (наибольшая), кВт

8,87; 12,37⁷⁾

Показатели габарита и массы станка

Габаритные размеры станка, мм, не более:

            Длина

4880 ^1),6)

           Ширина

1265

           Высота

1360,1430 ¹⁾

Масса станка, кг, не более

4400 ^1),6)

Характеристика электрооборудования

Род тока питающей сети

Переменный,

трехфазный

Частота тока, Гц

50±1

Напряжение, В

380±38

Напряжение цепи управления, В

24±2,4

Напряжение цепи местного освещения, В

24±2,4

Уровень звука на рабочем месте оператора , дБа, не более

80

Класс точности станка по ГОСТ 8

П

  Примечания.

¹⁾  Для станков с индексом В.

²⁾  Для станков с индексом Г.

³⁾ Для станков с расстоянием между центрами (РМЦ) 1000 мм ( при переходе задней бабки на 70 мм за торец станины).

⁴⁾ Для станков с РМЦ 1500 мм (при переходе задней бабки на 70 мм за торец станины).

⁵⁾ Для станков с РМЦ 2000 мм (при переходе задней бабки на 70 мм за торец станины).

⁶⁾ Для станков с РМЦ 3000 мм (при переходе задней бабки на 70 мм за торец станины).

⁷⁾  По заказу.
