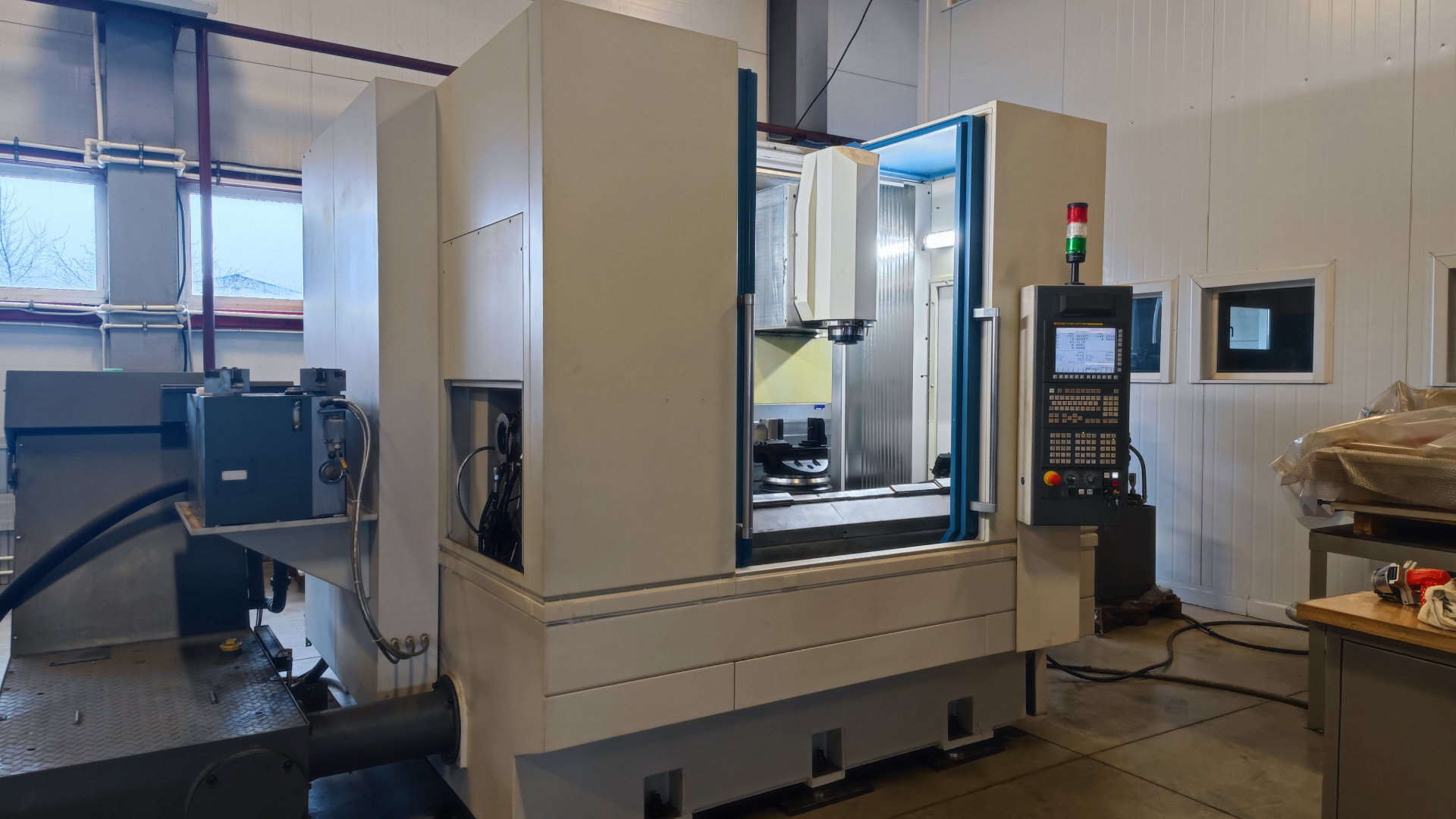

Продам Фрезерно-токарный обрабатывающий центр CHIRON MILL 800 MT Б/У в Тольятти

Производитель

Chiron (Германия)

Цена

15 000 000

Тольятти (Россия)

Состояние: Б/У

Год изготовления: 2006

Контакты

Tidensv
Семен

+79277790423

Детальное описание

Год выпуска 2006

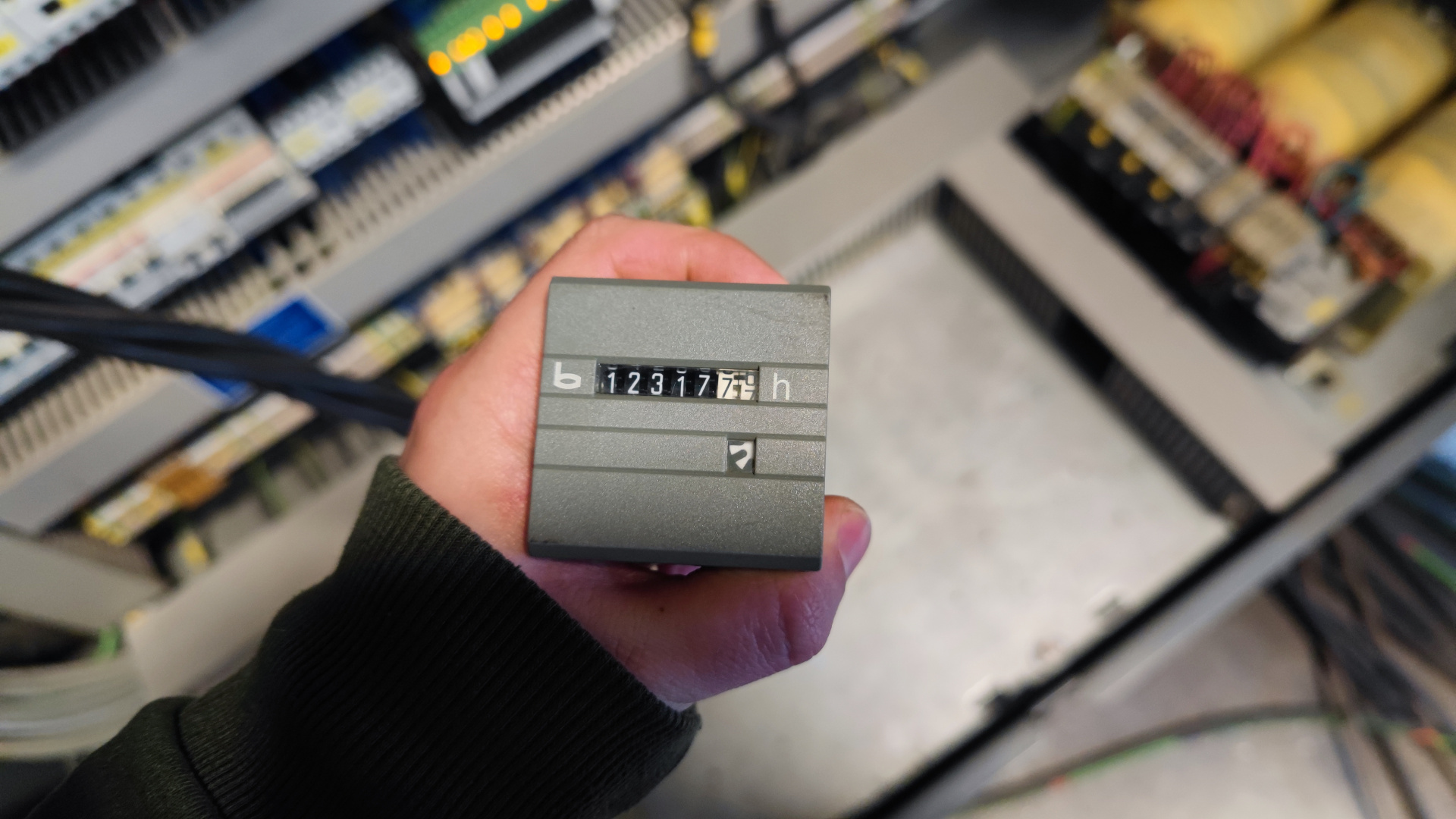

Время наработки 12.000 часов

В 2022 году был осуществлен капитальный ремонт представителем Chiron в России, фирмой Chiron RUS. Использованы оригинальные запасные части Chiron (швп по осям X, Y, Z, V, WL, направляющие X, Y, Z, V, WL, защитные шторки, гидравлика, пневматика, скребки, фильтры, защитные стекла, клавиатура ЧПУ и т.д.) По запросу можно ознакомиться с полным перечнем заменённых комплектующих.

Биение шпинделя 0.016 мм

Интерфейс полностью русифицирован, комплект документации.

Буферные батареи заменены 03.2024

Станок подключен к энергоносителям. Возможно проверка в работе.

Возможна продажа с технологией обработки вашей детали.

Технические характеристики:

Перемещения по осям:

По оси X 800 мм

По оси Y 480 мм

По оси Z – при горизонтальном положении шпинделя - 715 мм

при вертикальном положении шпинделя - 630 мм

Привод подачи по осям X-, Y- и Z с оптическими линейками

цифровые прямые приводы на AC-серводвигателях с непосредственной системой измерения абсолютных перемещений (движение к точке начала отсчета не требуется).

Скорость быстрого хода по осям X, Y и Z - 40 м/мин.

NC- поворотная шпиндельная голова (ось В)

- диапазон поворота ± 100°;

- скорость поворота 30 об/мин;

- дискретность перемещений 0,001°;

с прямой системой измерения перемещений

- повторяемость ± 15”;

- крутящий момент 280 Нм;

- макс. момент гидравлического зажима 1400 Нм.

Привод главного шпинделя

12,5 kВт при 100% относительной продолжительности включения

34,0 kВт при 10% относительной продолжительности включения

Скорость вращения шпинделя до 12.000 об/мин

Макс. крутящий момент 140 Нм

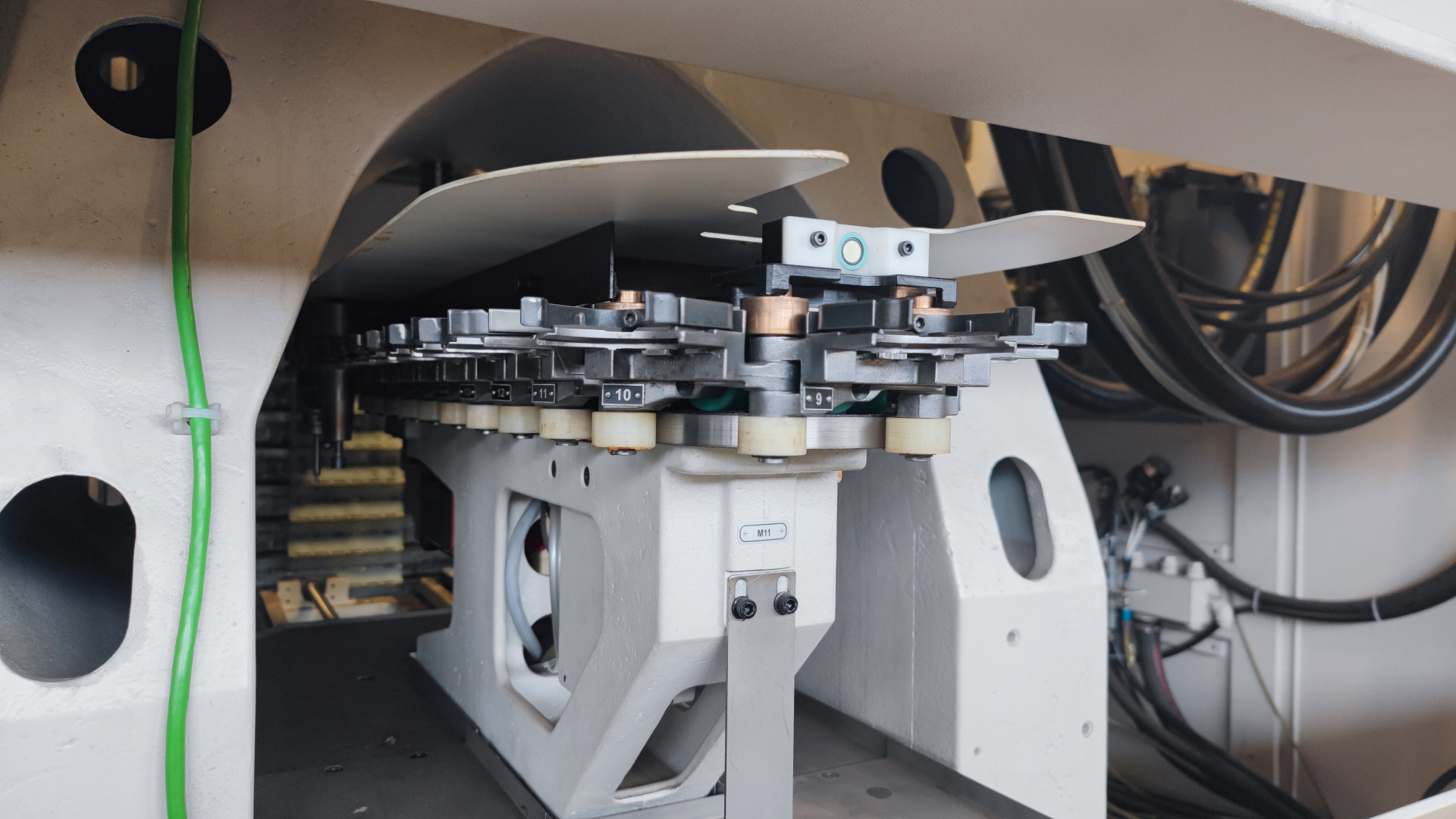

Автоматическая система смены инструмента цепного типа

Кол-во мест инструмента 24 позиции

Тип крепления инструмента (конус шпинделя) HSK A 63

Ø-инструмента макс. 75 мм

Ø-инструмента при свободных соседних местах макс. 160 мм

Длина инструмента макс. 320 мм

Вес инструмента макс. 4 кг

Время смены инструмента примерно 2,0 сек.

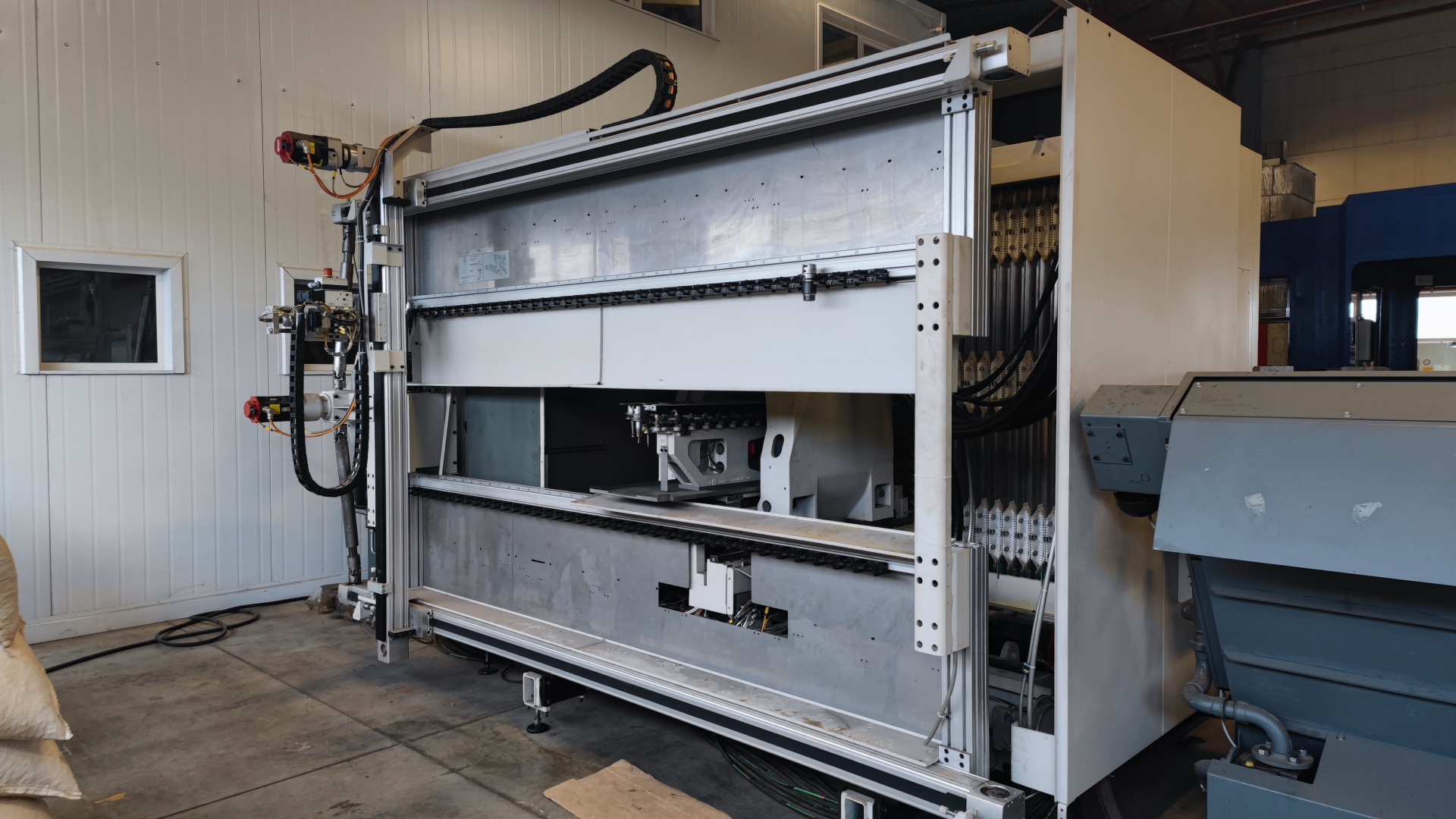

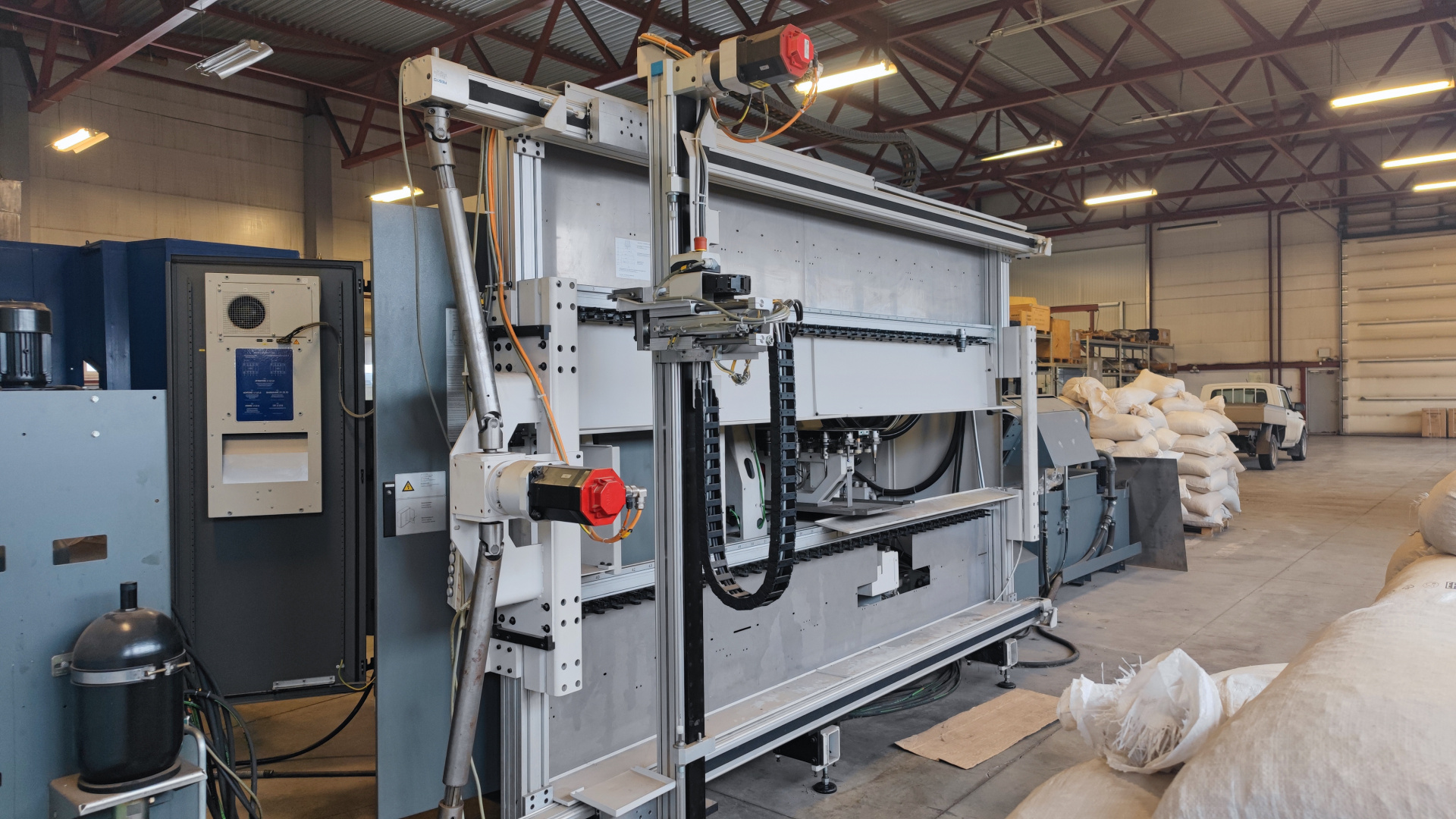

Дополнительный инструментальный магазин приставного типа на 92 позиции

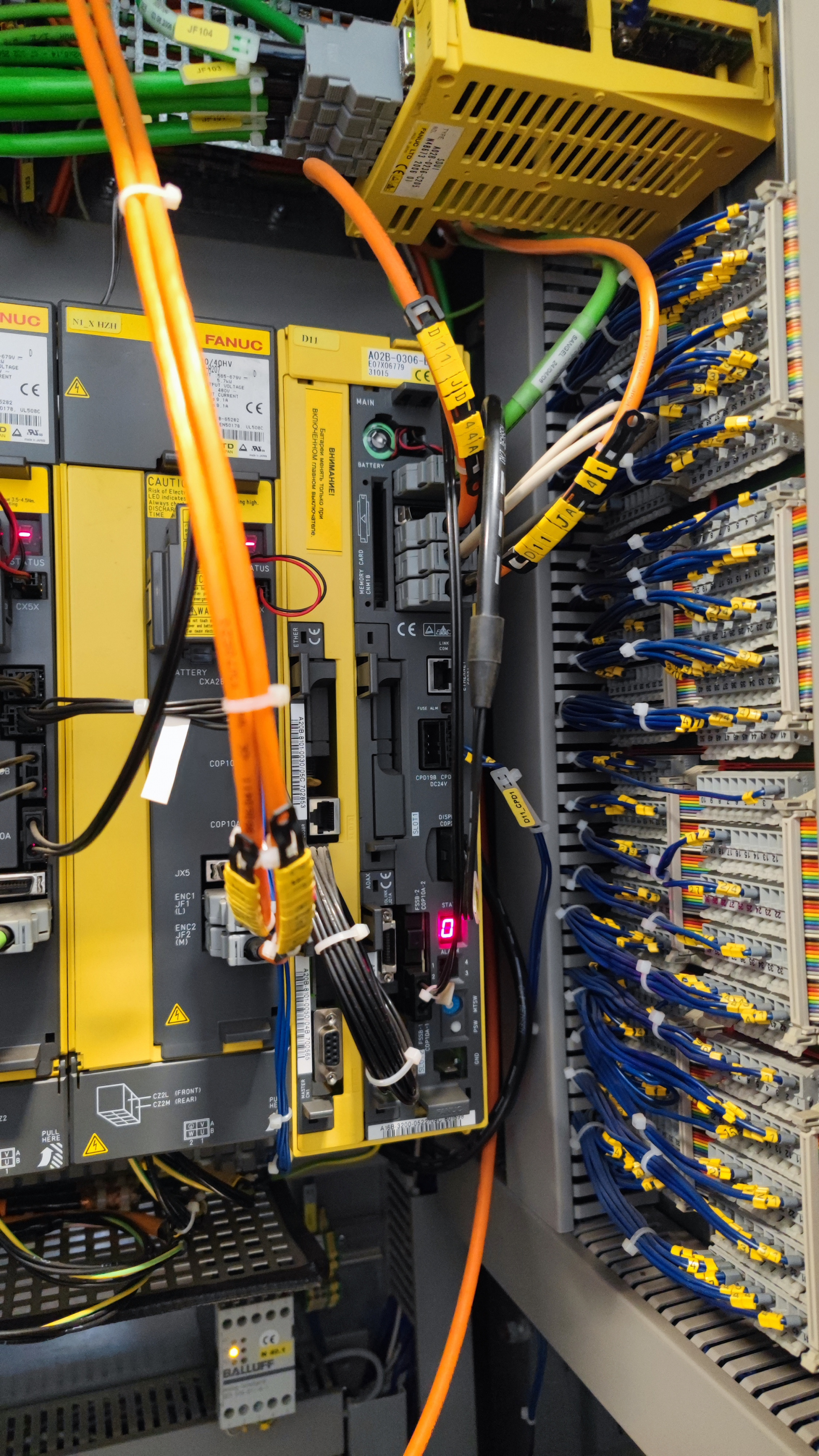

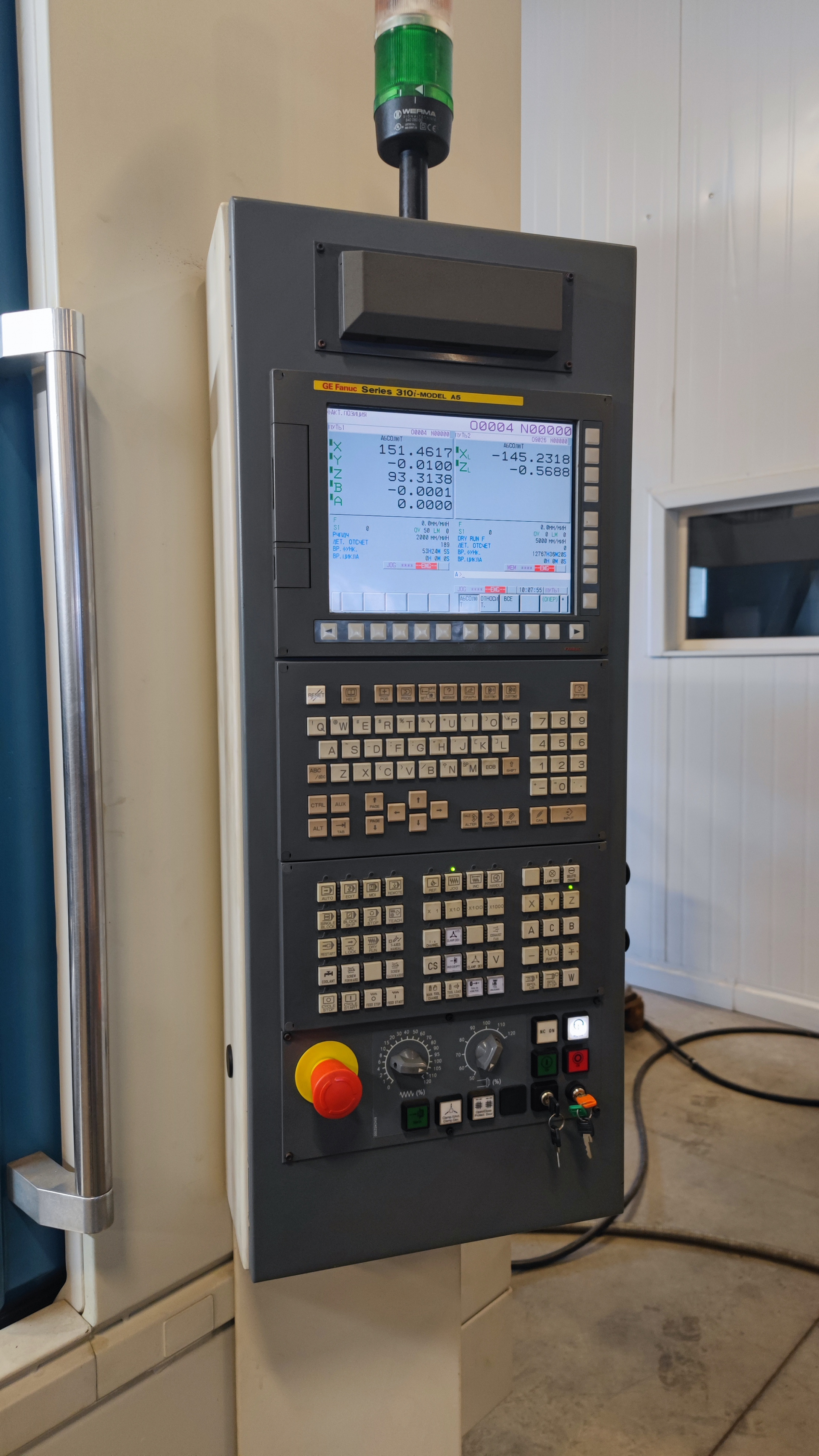

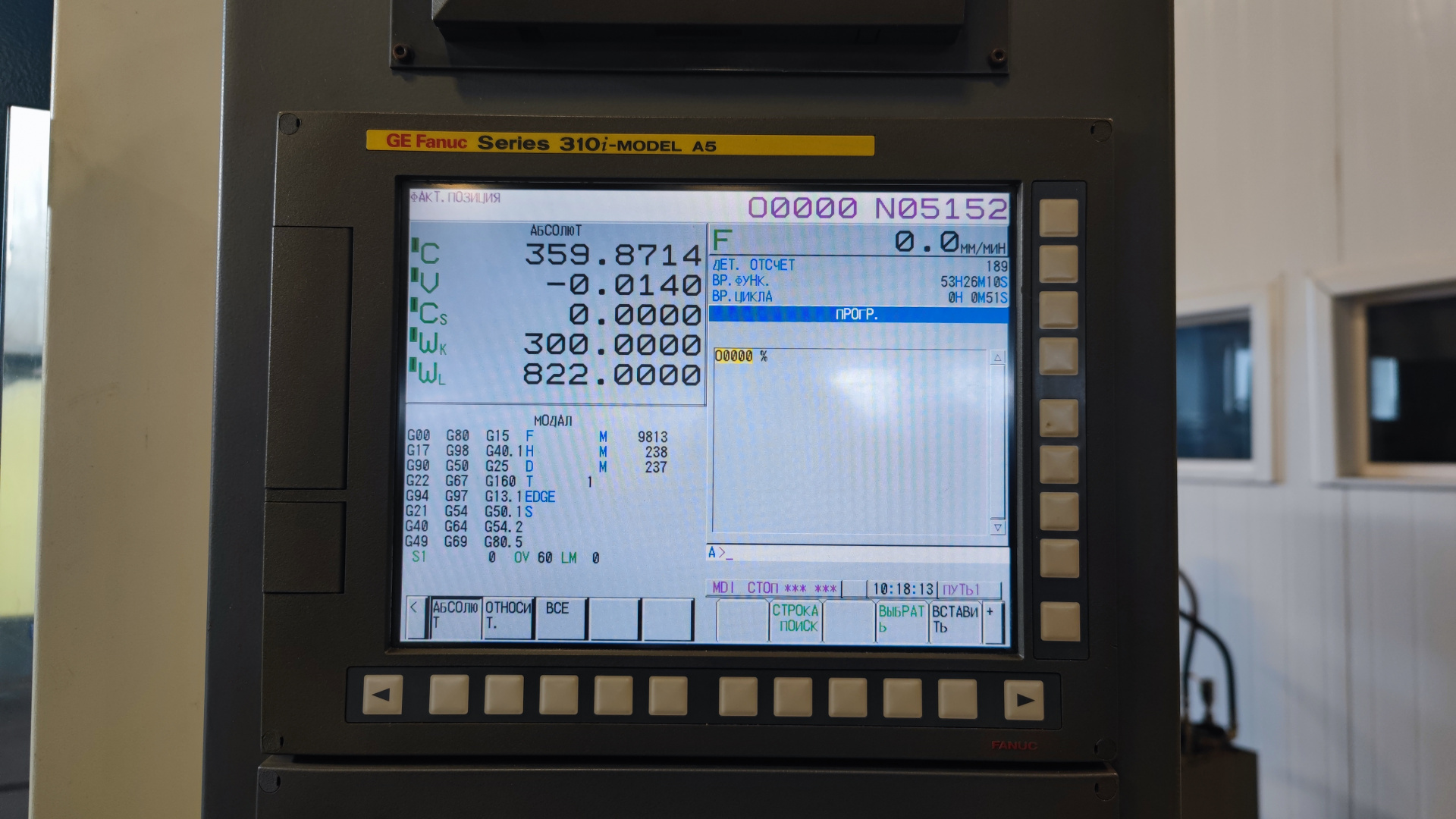

Система FANUC 31i А5

5-и осевое контурное числовое управление

цветной экран размером 10,4 дюймов

КЭШ память (программная подкачка) 3 Мб

Пакет 5-ти осевой фрезерной обработки (TRAORI)

Пятиосевая трансформация в осях: XYZAB или XYZBC.

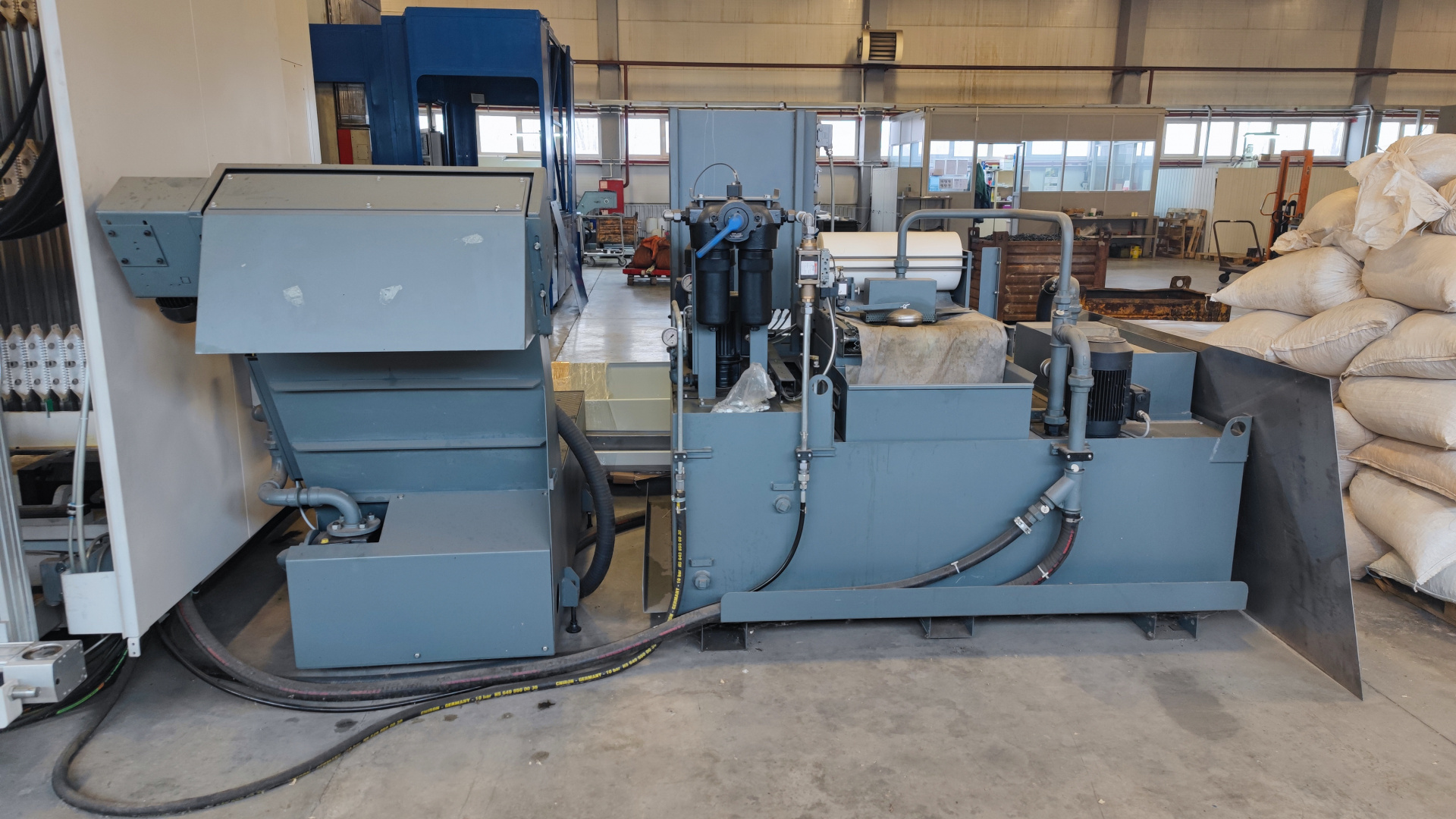

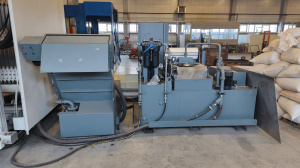

Транспортер стружки (скребкового типа)

С высотой выброса стружки 1050 мм влево

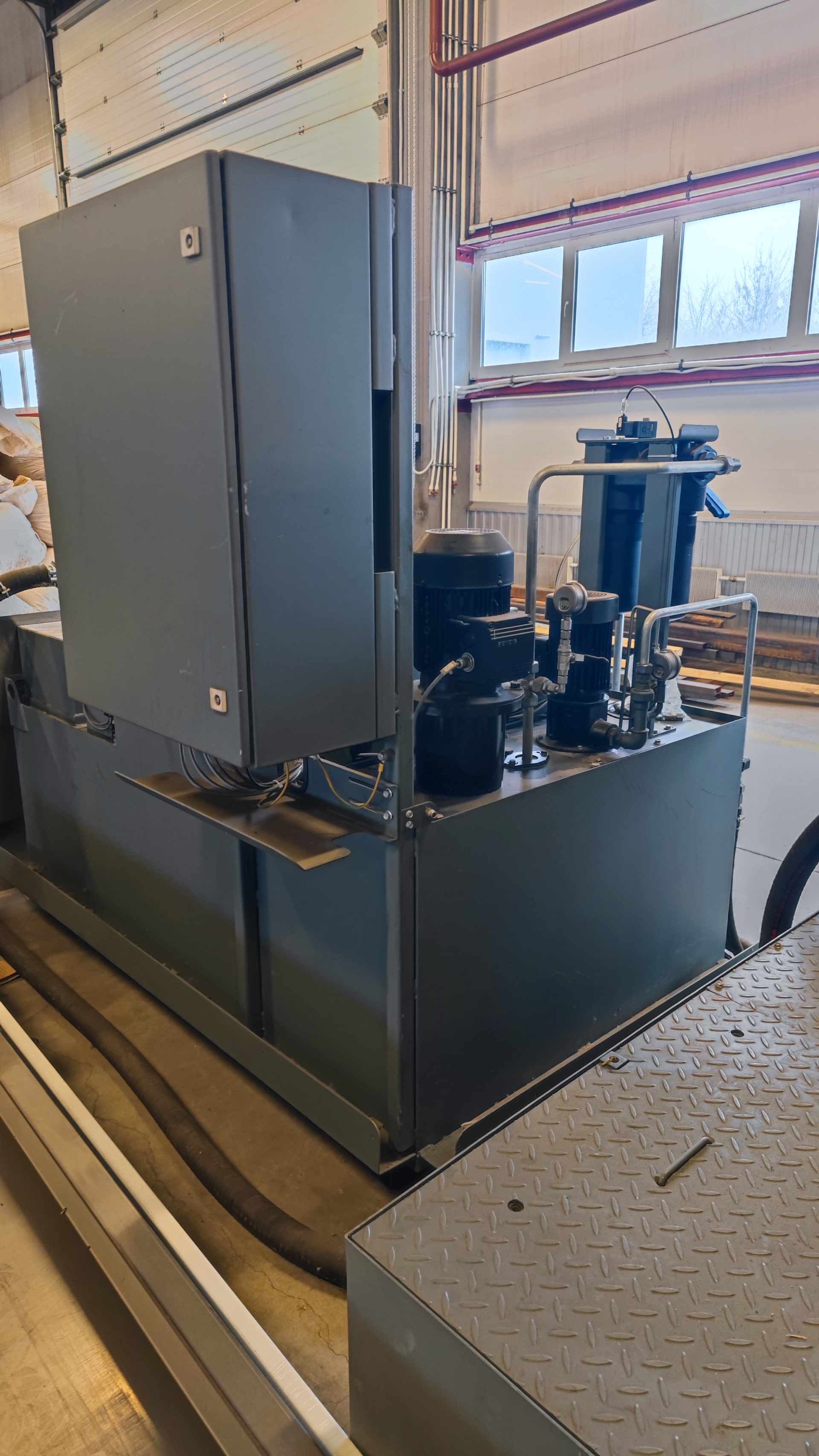

Система СОЖ «PF 50 / FKA 900»

с насосом высокого давления

Объем бака СОЖ - 900 л.,

Производительность насоса низкого давления

от 100 л/мин при давлении 2,1 бар.,

до 250 л/мин при 1,8 бар.,

Производительность насоса высокого давления

20 л/мин при давлении 30 бар.,

Очистка СОЖ контура высокого давления происходит при помощи бумажного ленточного фильтра с номиналом фильтрации 50 мкм.

Подготовка станка для системы подачи СОЖ через инструмент

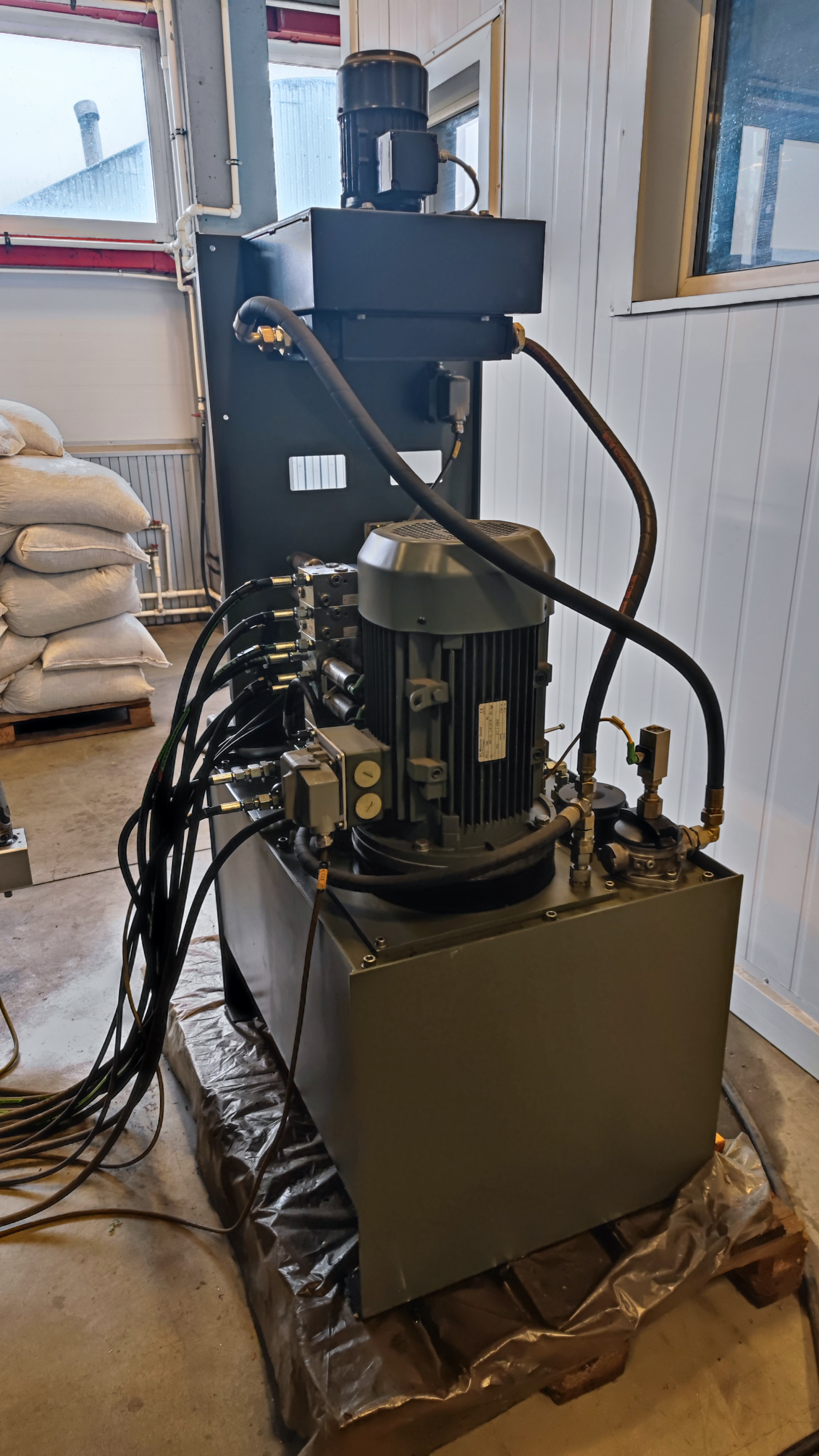

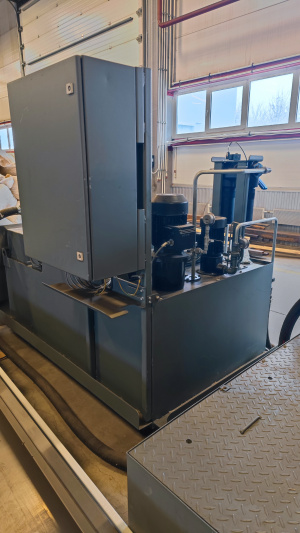

Гидравлический агрегат

для непрерывного режима работы

давление до 200 бар.

Технологический пакет токарной обработки состоящий из:

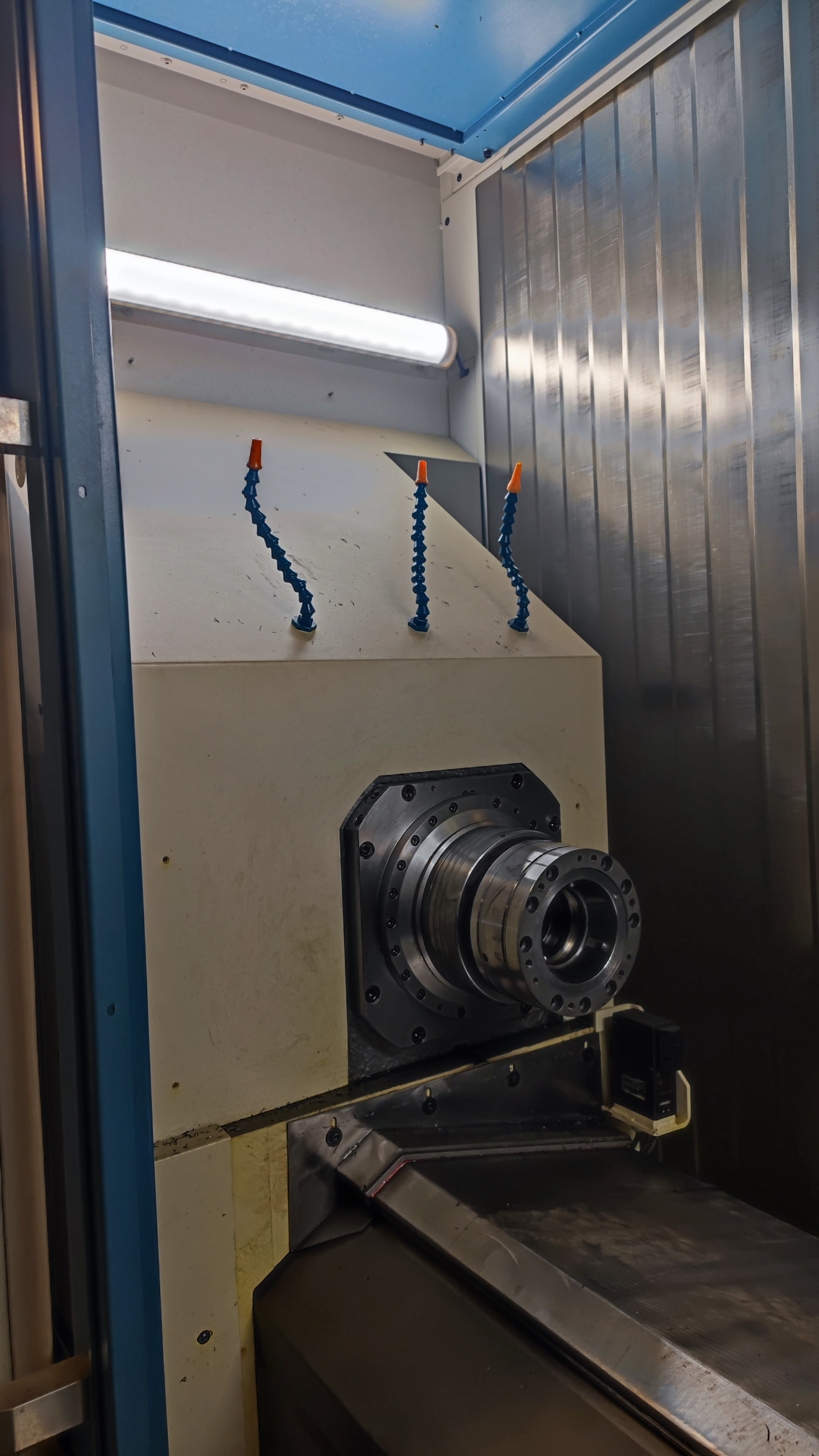

Токарный шпиндель с проходным сечением

для прутка до Ø 65 мм (ось А)

мотор- шпиндель с водяным охлаждением,

горизонтально установленный

Техническое описание токарного шпинделя:

14,1 КВт при 100 % относительной продолжительности включения

42,5 КВт при 5 % относительной продолжительности включения

Диапазон частот вращения: 15 - 4.500 об/мин

Макс. момент до 90 Нм

С прямой системой измерения перемещений и

Гидравлической фиксацией зажима 800 Нм

Приёмник для зажимного цангового патрона с интегрированным гидравлическим устройством разжима, дополнительный контур гидравлического агрегата для зажима / разжима цангового патрона и фиксации шпинделя.

NC-высокоскоростное устройство («сани») для подачи прутка, установки поворотного стола, позиционирования и поджима торца детали, с возможностью использования в качестве противошпинделя (ось V)

ускоренный ход – 60 м/мин.

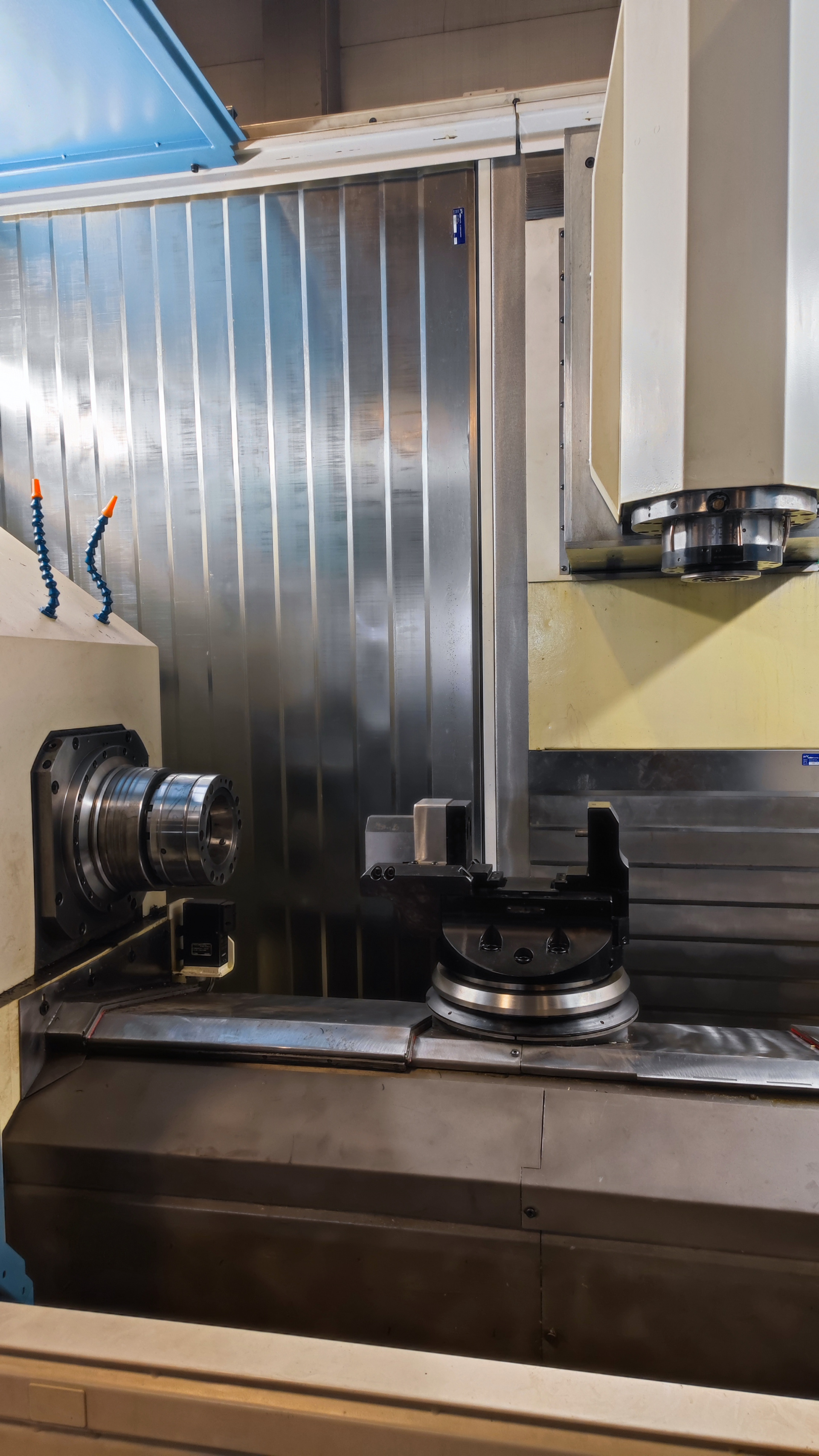

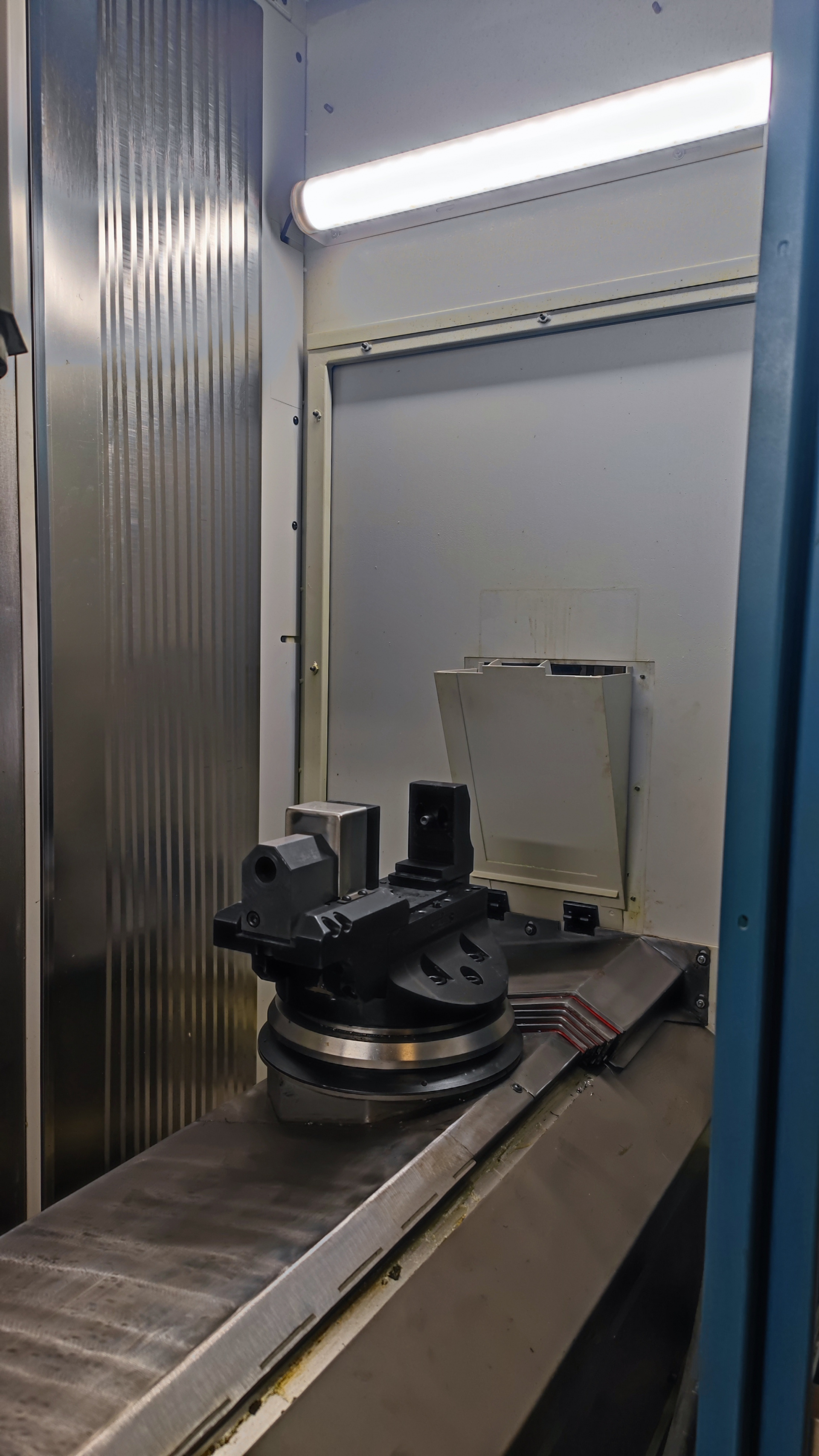

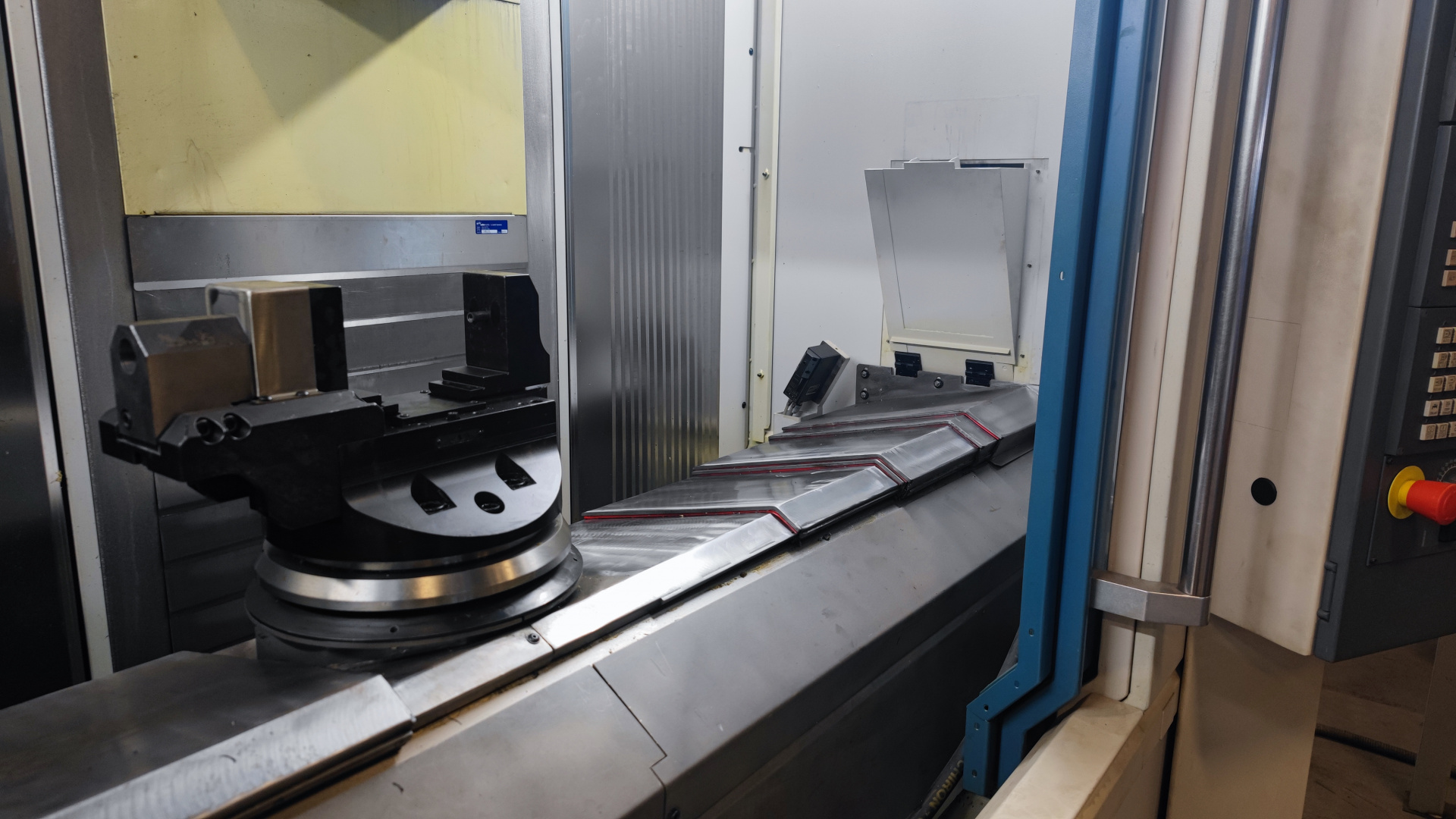

NC-управляемый поворотный стол, для установки тисков, для 6 - сторонней

обработки детали и установки токарного центра (ось С)

установлен на NC-«санях» подачи

ход тисочной губки – 16 мм

диапазон перемещений ±360º

тип регулирования скорости – бесступенчатый

точность позиционирования ± 15"

макс. скорость поворота: 45 об/мин

Система измерения инструмента Chiron Lasercontrol

мин. диаметр измеряемого инструмента 1 мм

для контроля инструмента на слом
